Comment tester un disjoncteur GFCI avec un multimètre

Résumé :

Un multimètre peut aider à vérifier si un disjoncteur différentiel coupe le courant lorsque son bouton TEST est enfoncé, mais il ne peut pas certifier entièrement le courant de déclenchement ou le temps de réponse du disjoncteur. Pour un contrôle de niveau propriétaire sécurisé, mesurez la tension CA à une prise protégée avant et après avoir appuyé sur TEST ; si le courant ne se coupe pas, ou si le disjoncteur ne se réarme pas, arrêtez d'utiliser le circuit et contactez un électricien agréé.

Dans ce guide mis à jour de 2026, nous expliquerons comment fonctionne un disjoncteur différentiel, quels problèmes provoquent généralement des déclenchements intempestifs et comment utiliser un multimètre pour confirmer si le circuit protégé perd du courant lorsque le disjoncteur se déclenche.

Qu'est-ce qu'un disjoncteur différentiel et que protège-t-il ?

Un disjoncteur différentiel est un disjoncteur avec une protection différentielle intégrée qui coupe le courant lorsqu'il détecte une fuite de courant en dehors du chemin normal du circuit.

GFCI signifie Ground Fault Circuit Interrupter (Disjoncteur de fuite à la terre). Au lieu de ne réagir qu'aux surcharges ou aux courts-circuits, un disjoncteur différentiel compare le courant sortant sur le conducteur de phase avec le courant revenant sur le conducteur neutre. Si la différence est très faible mais dangereuse, l'appareil se déclenche rapidement pour réduire le risque de choc grave ou d'électrocution.

• Protection contre les chocs : Les dispositifs différentiels de classe A couramment utilisés pour la protection des personnes sont conçus pour se déclencher à environ 4 à 6 mA de courant de fuite à la terre.
• Couverture complète du circuit : Un disjoncteur différentiel protège le circuit de dérivation qu'il alimente, y compris les prises en aval, les points lumineux ou les équipements connectés, conformément à l'installation.
• Protection du disjoncteur : Un disjoncteur différentiel fournit également la protection normale contre les surintensités attendue d'un disjoncteur.
• Pas un remède au mauvais câblage : Un disjoncteur différentiel ne remplace pas une mise à la terre appropriée, un câblage ligne/charge correct, une protection AFCI là où elle est requise, ou une installation conforme aux normes.

Selon la Commission américaine de sécurité des produits de consommation, la protection par disjoncteur différentiel peut aider à prévenir les chocs électriques graves ou mortels, et le Code électrique national a étendu la couverture des disjoncteurs différentiels au fil du temps à mesure que les pratiques de sécurité électrique se sont améliorées.

Où les disjoncteurs différentiels sont-ils requis en 2026 ?

En 2026, la protection par disjoncteur différentiel est couramment requise dans les zones où l'électricité et l'humidité, les surfaces mises à la terre, les équipements extérieurs ou des appareils spécifiques augmentent le risque de choc.

Les exigences exactes dépendent de l'édition du code électrique adoptée dans votre État, ville ou juridiction d'inspection. Aux États-Unis, les règles relatives aux disjoncteurs différentiels se trouvent principalement dans l'article 210.8 du NEC, mais l'adoption locale peut être en retard par rapport à la dernière édition du NEC.

• Emplacements communs dans les habitations : Salles de bain, cuisines, garages, sous-sols non aménagés, buanderies, vides sanitaires, zones extérieures et zones proches des éviers sont des emplacements couramment protégés par disjoncteur différentiel.
• Mises à jour des cuisines : Les cycles NEC récents ont étendu la couverture des disjoncteurs différentiels dans les cuisines au-delà des seules prises de comptoir.
• Prises extérieures : Le NEC 2026 continue de traiter la protection par disjoncteur différentiel pour les prises extérieures des unités d'habitation, y compris certains équipements extérieurs câblés.
• Note sur le CVC extérieur : En vertu de l'article 210.8(F) du NEC, l'exigence de disjoncteur différentiel retardé pour de nombreuses unités CVC extérieures répertoriées est liée à la date du 1er septembre 2026, avec l'entrée sur le marché de nouvelles technologies de disjoncteur différentiel haute fréquence pour la compatibilité des équipements.

Pour la conformité au code, suivez toujours les instructions du fabricant du disjoncteur et de votre autorité locale compétente. Une lecture sécurisée sur un multimètre ne prouve pas qu'une installation est conforme au code.

Quels problèmes provoquent le déclenchement ou la défaillance d'un disjoncteur différentiel ?

Un disjoncteur différentiel se déclenche généralement parce qu'il détecte un courant de fuite, des problèmes de câblage, de l'humidité, des défauts d'équipement ou un appareil défaillant.

· Pourquoi un disjoncteur différentiel ne cesse-t-il de se déclencher ?

Un disjoncteur différentiel peut continuer à se déclencher parce que l'humidité, une isolation endommagée, un appareil défectueux ou un courant de fuite crée un déséquilibre entre les conducteurs de phase et de neutre. Débranchez les appareils du circuit un par un ; si le disjoncteur cesse de se déclencher après le retrait d'un appareil, cet appareil peut nécessiter une réparation ou un remplacement.

· Les circuits surchargés peuvent-ils déclencher un disjoncteur différentiel ?

Oui, un disjoncteur différentiel peut se déclencher en cas de surcharge comme un disjoncteur normal, mais les déclenchements dus à un défaut de terre et les déclenchements dus à une surcharge ne sont pas le même problème. Si un chauffage, un outil électrique, un micro-ondes ou un autre appareil à forte charge provoque le déclenchement du disjoncteur, vérifiez si le circuit est surchargé et si l'appareil lui-même fuit du courant.

· Une mauvaise mise à la terre peut-elle provoquer le déclenchement d'un disjoncteur différentiel ?

Une mauvaise mise à la terre n'empêche pas toujours un disjoncteur différentiel de détecter un défaut de terre, mais un mauvais câblage de mise à la terre ou des connexions neutres incorrectes peuvent créer des conditions dangereuses et des déclenchements intempestifs. Les neutres partagés, les mises à la terre "bootleg", les connexions desserrées ou le contact neutre-terre en aval du disjoncteur doivent être inspectés par un électricien qualifié.

· Un câblage ancien ou endommagé peut-il affecter un disjoncteur différentiel ?

Oui, un câblage ancien, humide, endommagé ou modifié de manière incorrecte peut provoquer des déclenchements répétés du disjoncteur différentiel. Cela est particulièrement fréquent dans les circuits extérieurs, les garages, les sous-sols, les cuisines anciennes et les circuits qui alimentent plusieurs prises en aval.

· Un disjoncteur différentiel peut-il s'user ?

Oui, un disjoncteur différentiel peut tomber en panne en raison de l'âge, de l'électronique interne, des dommages dus aux surtensions, de la chaleur, de la corrosion ou des déclenchements répétés. Remplacez le disjoncteur s'il échoue à la procédure du bouton TEST, s'il ne se réarme pas avec la charge déconnectée, s'il présente des dommages physiques ou s'il suit l'indication de fin de vie du fabricant.

Pouvez-vous tester en toute sécurité un disjoncteur différentiel avec un multimètre ?

Oui, vous pouvez utiliser un multimètre pour vérifier si la tension disparaît du circuit protégé lorsque le disjoncteur différentiel se déclenche.

Un multimètre est utile pour confirmer la présence de tension et l'absence de tension, mais il ne remplace pas le bouton TEST intégré du disjoncteur, un testeur de disjoncteur différentiel approprié ou un équipement de test professionnel. La méthode la plus sûre au niveau du propriétaire est de tester à une prise ou un réceptacle protégé, pas à l'intérieur du tableau.

De quoi avez-vous besoin pour tester un disjoncteur différentiel ?:

Vous avez besoin d'un multimètre correctement calibré, d'un équipement de protection individuelle de base et d'un accès à une prise ou un réceptacle protégé par le disjoncteur différentiel.

1.  Multimètre numérique : Utilisez un appareil adapté à l'environnement du circuit, avec des cordons intacts et sans isolation fissurée.
2.  Équipement de protection individuelle : Portez des lunettes de sécurité et évitez les sols mouillés, les mains mouillées et les bijoux métalliques.
3.  Prise protégée connue : Utilisez une prise en aval alimentée par le disjoncteur différentiel que vous souhaitez tester.
4.  Instructions du fabricant : Les procédures de réinitialisation du disjoncteur varient, suivez donc l'étiquette et le manuel du disjoncteur.

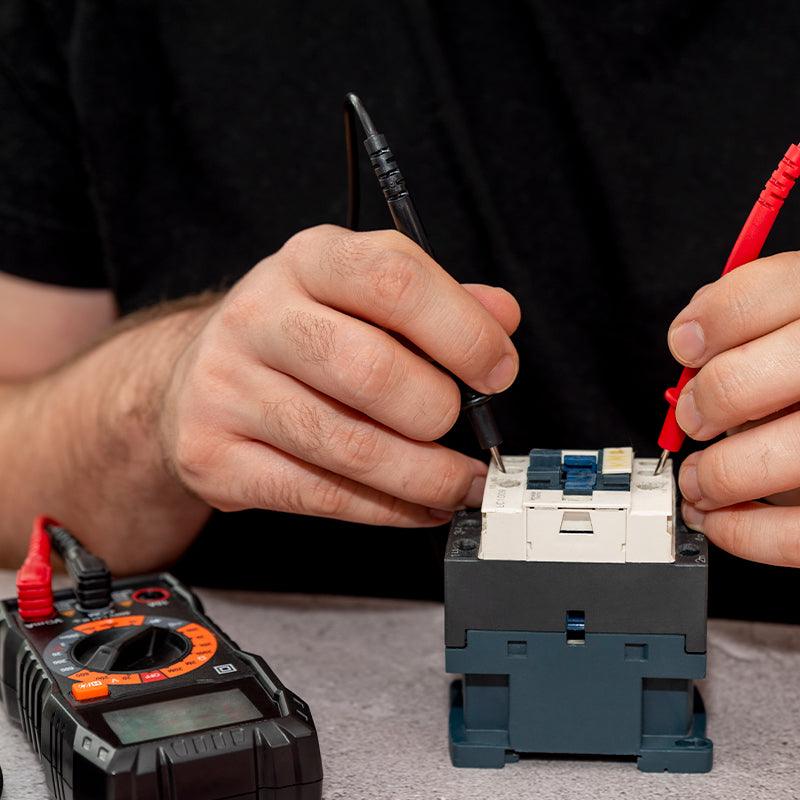

Comment tester un disjoncteur différentiel avec un multimètre ?

Pour tester un disjoncteur différentiel avec un multimètre, mesurez la tension CA sur une prise protégée, appuyez sur le bouton TEST du disjoncteur et confirmez que la tension chute à zéro avant de réarmer le disjoncteur.

1.  Identifiez la prise protégée. Branchez une lampe ou un petit testeur sur la prise que vous pensez être protégée par le disjoncteur différentiel. Confirmez qu'elle s'allume avant de commencer.
2.  Réglez le multimètre sur la tension CA. Sélectionnez le réglage des volts CA. Pour une prise typique de 120 V aux États-Unis, choisissez une plage supérieure à 120 V si votre multimètre n'est pas à gamme automatique.
3.  Mesurez la tension entre phase et neutre. Placez une sonde dans la fente de phase et une sonde dans la fente neutre. Une prise typique des États-Unis devrait afficher environ 120 V CA. Pour les circuits 240 V, la lecture attendue dépend de la conception du circuit.
4.  Appuyez sur le bouton TEST du disjoncteur différentiel. Le disjoncteur devrait se déclencher, et la poignée peut se déplacer vers une position centrale ou ARRÊT selon le modèle.
5.  Mesurez la prise à nouveau. Une fois le disjoncteur déclenché, la prise protégée doit afficher 0 V ou très proche de 0 V entre phase et neutre. Si une tension normale est toujours présente, vous testez peut-être la mauvaise prise, le circuit peut ne pas être protégé par ce disjoncteur, ou l'installation peut être incorrecte.
6.  Réinitialisez le disjoncteur. De nombreux disjoncteurs nécessitent de déplacer la poignée complètement sur ARRÊT avant de la remettre sur MARCHE. Suivez l'étiquette du disjoncteur. La tension devrait revenir à la prise protégée après la réinitialisation.
7.  Arrêtez si le résultat est anormal. Si le disjoncteur ne se déclenche pas, ne se réinitialise pas, se déclenche immédiatement sans charge connectée, ou donne des lectures de tension incohérentes, contactez un électricien agréé.

Important : N'utilisez jamais le mode résistance, continuité ou ohms sur un circuit sous tension. Le test de résistance est uniquement destiné aux circuits hors tension et ne doit pas être utilisé comme un test rapide sur un disjoncteur différentiel sous tension.

À quelle fréquence faut-il tester un disjoncteur différentiel ?

Vous devez tester un disjoncteur différentiel après l'installation, après une panne de courant et au moins une fois par mois si le fabricant recommande un test mensuel.

Le test fonctionnel le plus simple est le bouton TEST intégré. Pour une prise ou un réceptacle connecté, une lampe doit s'éteindre lorsque le bouton TEST est enfoncé et se rallumer après le réarmement du disjoncteur. Si la lampe reste allumée après le TEST, la protection différentielle ne fonctionne pas correctement ou la prise n'est pas protégée par ce disjoncteur.

Quand faut-il appeler un électricien au lieu de faire le test soi-même ?

Vous devriez appeler un électricien agréé chaque fois que le test nécessite d'ouvrir le panneau, de toucher les bornes du disjoncteur, de corriger le câblage ou de diagnostiquer des déclenchements répétés.

• Le disjoncteur différentiel se déclenche immédiatement après la réinitialisation, même avec toutes les charges débranchées.
• Le bouton TEST ne déclenche pas le disjoncteur.
• Le disjoncteur ne se réarme pas.
• Vous mesurez de la tension alors que le circuit devrait être coupé.
• Vous voyez des marques de brûlure, un bourdonnement, de la chaleur, de la corrosion, des dégâts d'eau ou un disjoncteur desserré.
• Le circuit alimente une piscine, un spa, une unité CVC, un appareil de cuisine, un équipement extérieur ou toute autre charge à risque élevé.

Questions fréquentes :

Comment savoir si mon disjoncteur différentiel fonctionne ?

Un disjoncteur différentiel fonctionne probablement si, en appuyant sur son bouton TEST, il se déclenche et coupe l'alimentation du circuit protégé. Utilisez un multimètre ou une lampe sur une prise protégée pour confirmer que la tension disparaît après le TEST et ne revient qu'après que le disjoncteur a été correctement réarmé.

Qu'est-ce qui cause une défaillance de disjoncteur différentiel ?

Les causes courantes de défaillance d'un disjoncteur différentiel incluent une défaillance électronique interne, des dommages dus à des surtensions, l'humidité, la corrosion, la chaleur, un câblage incorrect et l'âge. Si le disjoncteur échoue à la fonction TEST intégrée ou ne se réarme pas avec les charges déconnectées, il doit être inspecté et remplacé par une personne qualifiée.

Un multimètre peut-il tester le courant de déclenchement du disjoncteur différentiel ?

Un multimètre standard ne peut pas tester correctement le courant de déclenchement ou le temps de déclenchement d'un disjoncteur différentiel. Il peut confirmer si la tension est présente ou absente, mais la vérification des performances exactes du déclenchement nécessite le bouton TEST de l'appareil, un testeur de disjoncteur différentiel approprié ou un équipement de test professionnel.

Quelle tension devrais-je voir lors du test d'une prise différentielle avec un multimètre ?

Sur une prise typique de 120 V aux États-Unis, vous devriez généralement voir environ 120 V CA entre phase et neutre avant que le disjoncteur différentiel ne se déclenche et environ 0 V après son déclenchement. Si les lectures sont inhabituelles, instables ou ne correspondent pas à la puissance nominale du circuit, arrêtez le test et faites inspecter le circuit.

Comment savoir si un disjoncteur est en court-circuit ?

Un disjoncteur ou un circuit peut être en court-circuit s'il se déclenche instantanément lors de la réinitialisation, surtout avec toutes les charges déconnectées. Ne diagnostiquez pas cela en plaçant un multimètre en mode résistance sur un circuit sous tension ; le dépannage des courts-circuits ne doit être effectué qu'après que le circuit a été mis hors tension et vérifié en toute sécurité.

Un disjoncteur différentiel est-il la même chose qu'une prise différentielle ?

Non, un disjoncteur différentiel est installé dans le tableau électrique et peut protéger un circuit de dérivation entier, tandis qu'une prise différentielle est installée dans une boîte de réceptacle et peut se protéger elle-même et les prises en aval correctement connectées. Les deux peuvent fournir une protection contre les défauts de terre lorsqu'ils sont installés correctement.

Note finale

Un test de multimètre sur un disjoncteur différentiel est mieux compris comme un test de confirmation de tension : le courant doit être présent avant d'appuyer sur le bouton TEST et absent après le déclenchement du disjoncteur. Ce n'est pas une certification complète des performances du disjoncteur différentiel, de la conformité du câblage ou de la santé du disjoncteur. Si vous n'êtes pas sûr à un moment donné, arrêtez et contactez un électricien agréé.
