Comment utiliser un multimètre : Le guide du multimètre pour les débutants

Si vous préférez une démonstration visuelle, regardez d'abord cette courte vidéo. Elle montre la configuration de base avant que vous ne suiviez les étapes écrites ci-dessous.

Qu'est-ce qu'un multimètre ?

Un multimètre est un outil de mesure électrique utilisé pour tester et mesurer différentes valeurs dans un circuit. Selon le modèle, il peut mesurer la tension, le courant, la résistance, la continuité et d'autres propriétés électriques.

Le nom « multimètre » vient de sa capacité à effectuer plusieurs mesures avec un seul appareil. Autrefois, les techniciens utilisaient souvent des outils distincts tels que des voltmètres, des ampèremètres et des ohmmètres. Un multimètre combine ces fonctions de base en un seul instrument, ce qui facilite le diagnostic des problèmes électriques.

Les multimètres sont utilisés par les électriciens, les techniciens, les ingénieurs, les mécaniciens et les bricoleurs. Vous pouvez en utiliser un pour vérifier une batterie, tester une prise, trouver un fil cassé, inspecter un fusible, dépanner le câblage automobile ou vérifier si un circuit fonctionne comme prévu.

Types de multimètres

Les multimètres sont principalement divisés en deux types : les multimètres analogiques et les multimètres numériques. Ils fonctionnent et affichent les lectures de différentes manières.

Multimètres analogiques vs numériques

Un multimètre analogique utilise une aiguille mobile et une échelle graduée. Le mouvement de l'aiguille peut vous aider à voir si une valeur augmente, diminue ou change, mais l'échelle peut être plus difficile à lire pour les débutants.

Un multimètre numérique, ou DMM, utilise des circuits électroniques pour afficher la mesure sous forme de chiffres sur un écran. Cela facilite la lecture et la compréhension, c'est pourquoi les multimètres numériques sont plus courants pour les débutants et l'utilisation quotidienne.

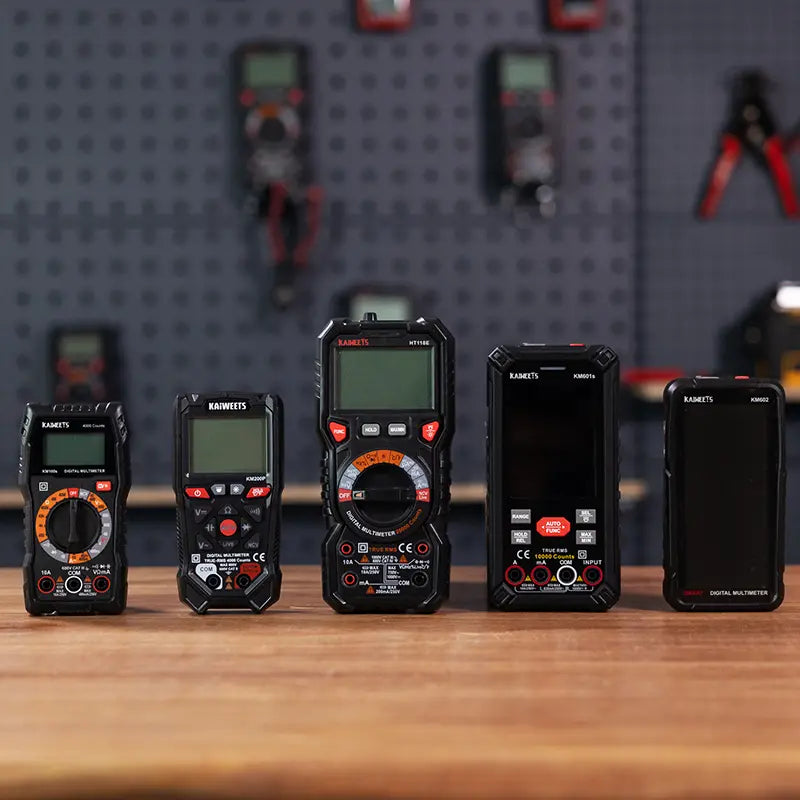

Formats courants des multimètres numériques

Lorsque l'on parle de « multimètre » ou de « multimètre numérique » dans l'usage quotidien, on imagine généralement un appareil portable. Cependant, les multimètres numériques ne se limitent pas à un seul format. Ils se présentent généralement sous trois principaux facteurs de forme :

Multimètre portable

L'essentiel sur le terrain

• Idéal pour : Électriciens, CVC et bricoleurs.
• Alimentation : Alimenté par batterie pour la portabilité.
• Avantage : Robuste et utilisable d'une seule main.

Multimètre de table

La norme de laboratoire

• Idéal pour : R&D en laboratoire et réparation électronique.
• Alimentation : Alimenté en CA (prise murale).
• Avantage : Précision et stabilité extrêmes.

Multimètre modulaire

Le système intégré

• Idéal pour : Tests automatisés et systèmes ATE.
• Alimentation : Alimenté par le châssis hôte.
• Avantage : Programmable et évolutif.

Pour le reste de ce guide, nous nous concentrerons sur les multimètres numériques portables. Ce sont ceux que la plupart des débutants et des bricoleurs sont susceptibles de posséder, et ils constituent le choix le plus courant pour le dépannage quotidien.

Parties d'un multimètre numérique

Avant de voir comment l'utiliser, familiarisons-nous avec l'interface. Un multimètre numérique peut paraître complexe avec tous ses boutons et symboles, mais il se compose généralement de quatre parties principales à l'avant et d'une source d'alimentation à l'arrière.

L'interface (vue de face)

• Écran : C'est là que vous voyez les lectures de mesure.
• Boutons de commande : De nombreux multimètres numériques plus récents ou plus avancés incluent des boutons pour des fonctions supplémentaires, telles que Hold pour figer une lecture, Max/Min pour suivre les valeurs changeantes, ou un bouton de mode pour basculer entre les fonctions associées. Les compteurs plus simples peuvent avoir moins de boutons ou s'appuyer principalement sur le cadran.
• Cadran ou bouton de sélection : Le cœur de l'appareil. Vous faites pivoter ce cadran pour sélectionner le type de mesure que vous souhaitez effectuer (tension, résistance, courant, etc.).
• Prises d'entrée : Ce sont les ports où vous branchez vos cordons de test. (Note : Nous décoderons les petites lettres à côté de ces prises dans la section symboles ci-dessous).

Compartiment à piles (vue arrière)

L'alimentation de votre multimètre vient de l'arrière.

La plupart des multimètres portables sont protégés par un manchon en caoutchouc amovible (couvercle antichoc). Pour accéder au compartiment à piles, vous devez généralement :

1.  Retirer le boîtier de protection en caoutchouc.
2.  Dévisser le panneau arrière à l'aide d'un petit tournevis.
3.  Installer les piles (généralement des AAA ou une pile 9V).

Remarque : De nombreux nouveaux multimètres sont livrés avec les piles non installées pour des raisons de sécurité pendant le transport. Assurez-vous de les insérer avant votre première utilisation !

Fils de test

Pour mesurer quoi que ce soit, vous devrez utiliser les cordons de test (également appelés sondes). Ce sont les deux fils flexibles – un rouge et un noir – qui connectent le multimètre à l'appareil que vous testez.

• Fil noir : Se branche toujours dans la prise COM (commun).
• Fil rouge : Se branche dans la prise appropriée pour la tension, la résistance ou le courant.

Pointes de sonde : Les pointes métalliques sont ce que vous touchez au circuit. Les cordons de haute qualité sont souvent livrés avec des capuchons de protection pour éviter les courts-circuits accidentels pendant les tests.

Types de sondes de multimètre courants

Outre les cordons de test standard, il existe plusieurs types de sondes courants que vous pouvez choisir en fonction du travail. Vous n'avez pas besoin de tous pour une utilisation de base, mais ils peuvent faciliter et sécuriser certaines mesures.

1.  Sondes de test standard : Les sondes les plus courantes pour les travaux électriques généraux.
2.  Sondes à pointe aiguille : Sondes fines et pointues pour atteindre de petites bornes, des espaces restreints ou des cartes de circuits imprimés encombrées.
3.  Pinces crocodiles : Cordons à clipser qui se fixent sur les fils ou les bornes à vis, permettant des tests faciles et mains libres.
4.  Sondes pinces : Pointes spécialisées en forme de pince utilisées pour saisir et tester de minuscules dispositifs à montage en surface (SMD).
5.  Crochets de test : Mini-crochets à ressort qui s'accrochent aux petits fils ou aux broches des composants et les maintiennent fermement pendant que vous mesurez.
6.  Sonde de température : Une sonde de capteur utilisée avec un multimètre compatible pour mesurer la température.

Un rapide aperçu des symboles et des étiquettes des multimètres

Un multimètre utilise de courts symboles et étiquettes pour gagner de la place sur le cadran et autour des prises d'entrée. Vous n'avez pas besoin de mémoriser toutes les marques avancées tout de suite, mais vous devez comprendre les symboles de base avant d'effectuer votre première mesure.

Pour une analyse plus approfondie des marques de sécurité, des icônes de cadran, des étiquettes des prises d'entrée et des symboles des boutons, consultez notre guide complet sur la signification des symboles des multimètres.

Symboles de cadran courants

L'image ci-dessous résume 15 symboles de cadran courants que vous êtes susceptible de voir sur un multimètre numérique.

Après avoir appris les symboles de base, vous remarquerez peut-être également que certains cadrans de multimètres incluent des nombres de plage, tels que 2V, 20V, 200Ω ou 2kΩ. C'est là que les multimètres à gamme manuelle et à gamme automatique diffèrent.

COMPARAISON RAPIDE : Manuel vs. Gamme automatique

Avant d'aller plus loin, vérifiez la façade de votre appareil pour savoir quel type vous possédez :

• Gamme manuelle : Possède des chiffres de plage spécifiques. Vous demande de sélectionner manuellement le seuil correct avant de toucher le circuit.
• Gamme automatique : Pas de chiffres de plage sur le cadran. Il suffit de sélectionner le symbole principal. Idéal pour des mesures sans tracas.

Étiquettes des prises d'entrée courantes

Le petit texte imprimé à côté des ports d'entrée indique précisément où brancher vos cordons de test. Brancher un cordon dans la mauvaise prise est le moyen le plus rapide de faire sauter un fusible interne ou d'obtenir une lecture complètement erronée.

Vue d'ensemble des prises d'entrée COM, mAVΩ et 10A sur un multimètre numérique. Crédit image : KAIWEETS.

Décortiquons les trois prises principales que l'on trouve sur presque tous les multimètres standard :

• COM (Commun) : C'est le port Négatif (-) ou de masse. Votre cordon de test noir va toujours ici, quel que soit le type de test que vous effectuez.
• mAVΩ (ou VΩmA) : C'est la prise d'entrée Positive (+) standard. Pour la plupart des tests de niveau débutant, c'est la prise que vous utiliserez le plus souvent, notamment pour mesurer la tension (V), la résistance (Ω), la continuité et les petits courants en milliampères (mA).
• 10A : C'est une prise positive (+) dédiée aux courants élevés. Vous ne l'utilisez que lorsque vous mesurez de grandes quantités de courant électrique qui, autrement, feraient sauter le circuit standard mAVΩ.

Certains multimètres impriment également des étiquettes de sécurité près des prises, telles que MAX 600V, 10A MAX, FUSED ou UNFUSED. FUSED signifie que l'entrée est protégée par un fusible interne. Si trop de courant traverse cette entrée, le fusible peut sauter pour aider à protéger le multimètre.

Référence rapide : Comment brancher vos sondes

Pour rendre les choses infaillibles, voici les deux seules configurations de sondes dont vous aurez besoin pour les tests électriques de base :

Configuration A : Test standard

Configuration : Fil noir dans COM | Fil rouge dans mAVΩ

Idéal pour : La tension, la résistance, la continuité et le courant faible (< mA). (Votre configuration de prédilection pour 95 % des tests).

Configuration B : Test de courant élevé

Configuration : Fil noir dans COM | Fil rouge dans 10A

Idéal pour : Mesurer un courant électrique élevé jusqu'à 10 ampères. (Ne jamais mesurer la tension avec cette configuration !)

Comment utiliser un multimètre

Cette section présente quelques tests de base du multimètre pour aider les débutants à se familiariser avec l'outil. Au lieu de passer en revue toutes les fonctions avancées, nous nous concentrerons sur les mesures que la plupart des gens utilisent en premier : la continuité, la résistance, la tension et le courant.

Ces tests simples vous aident à apprendre le flux de travail de base de l'utilisation d'un multimètre :

• Brancher les cordons de test dans les prises correctes.
• Sélectionner le bon réglage sur le cadran.
• Toucher les sondes aux points de test corrects.
• Lire la mesure sur l'affichage.

Comment tester la continuité avec un multimètre

La continuité signifie qu'il y a un chemin complet pour que l'électricité puisse circuler. Un test de continuité est couramment utilisé pour vérifier si un fil, un fusible, un interrupteur ou une connexion est ouvert ou cassé.

Pour une démonstration conviviale pour les débutants, commencez par un petit morceau de fil. Un bon fil devrait conduire d'une extrémité à l'autre, de sorte que le multimètre devrait émettre un bip ou afficher une très faible lecture de résistance lorsque les sondes touchent les deux extrémités.

La sécurité d'abord : Assurez-vous toujours que le fil ou le composant n'est connecté à aucune source d'alimentation. Le mode continuité ne doit être utilisé que sur des circuits ou des composants hors tension.

1.  Tout d'abord, branchez le cordon noir dans la prise COM et le cordon rouge dans la prise VΩ, ou l'entrée marquée pour la tension, la résistance et la continuité.
2.  Ensuite, tournez le cadran sur le réglage de continuité. Ce symbole ressemble souvent à une onde sonore, à un haut-parleur ou à une icône de buzzer.

3.  Effectuez une auto-vérification : Avant de tester le fil, touchez les deux pointes de sonde ensemble. Si le multimètre émet un bip ou affiche une valeur proche de 0Ω, le multimètre et les cordons de test fonctionnent correctement. Cette vérification rapide est une bonne habitude avant d'utiliser un multimètre pour tout test de base.
4.  Ensuite, touchez une sonde à chaque extrémité du fil.

• Si le multimètre émet un bip, le fil a une continuité. Cela signifie que le chemin est complet.
• Si le multimètre reste silencieux, ou si l'affichage montre OL, le chemin est ouvert ou cassé.

Si votre multimètre n'a pas de fonction de bip, réglez-le plutôt sur la plage de résistance la plus basse. Une lecture proche de 0Ω signifie généralement que le chemin est continu. Une lecture très élevée ou OL signifie que le chemin est ouvert.

Comment vérifier la résistance avec un multimètre

La résistance mesure à quel point un composant limite le flux de courant électrique. Elle est mesurée en ohms, représentés par le symbole Ω. Un test de résistance est couramment utilisé pour vérifier les résistances, les capteurs, les éléments chauffants et d'autres composants.

Pour cette démonstration, nous utiliserons une résistance fixe standard de 2 kΩ (2000 ohms).

Conseils : Assurez-vous que le composant n'est connecté à aucune source d'alimentation. La résistance ne doit être mesurée que sur un circuit ou un composant hors tension. Si la pièce est toujours connectée à l'intérieur d'un circuit, d'autres composants peuvent affecter la lecture, il est donc souvent préférable de tester le composant séparément ou de déconnecter un côté d'abord.

1.  Insérez les cordons : Branchez le cordon noir dans la prise COM. Branchez le cordon rouge dans la prise VΩ.
2.  Sélectionnez le mode Résistance : Tournez le cadran vers la zone Ω (Ohm).
3.  Choisissez la bonne plage : Si votre multimètre est manuel, sélectionnez une plage légèrement supérieure à la résistance attendue. Pour une résistance de 2 kΩ, tournez le cadran sur le réglage 20 kΩ. (Si votre multimètre est à gamme automatique, sélectionnez simplement l'icône Ω).
4.  Testez le composant : Touchez les pointes des sondes aux deux pattes métalliques de la résistance. L'orientation n'a pas d'importance : les résistances n'ont pas de côtés positif ou négatif.

• Lecture attendue : L'écran devrait se stabiliser rapidement autour de 1,97 à 2,03 (représentant ~2 kΩ). Il est normal qu'une résistance varie légèrement de sa valeur nominale en raison des tolérances de fabrication.
• Si l'écran affiche « OL » (hors limite) : La résistance est supérieure à la plage sélectionnée (tournez le cadran sur un réglage plus élevé) ou le composant est complètement cassé (circuit ouvert).

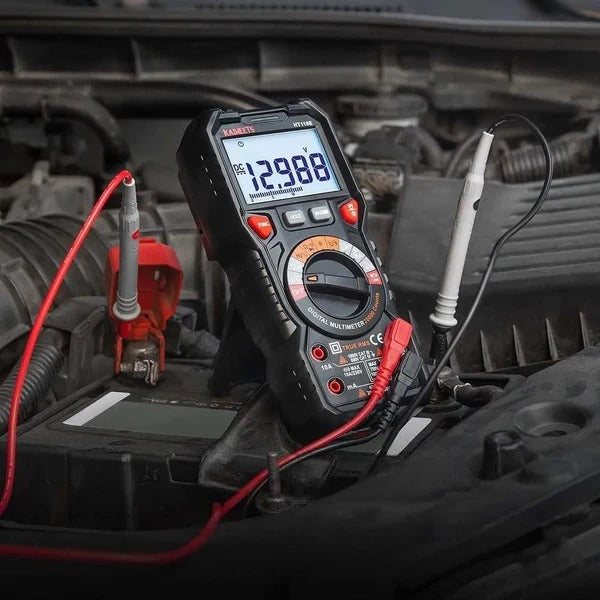

Comment tester la tension avec un multimètre

La tension mesure la différence de potentiel électrique entre deux points. En termes simples, elle vous indique la « pression » électrique disponible dans un circuit.

Nous nous concentrerons sur la tension continue (DC), qui est le type d'électricité stocké dans les batteries et utilisé par la plupart des gadgets électroniques domestiques.

Pour une démonstration simple, nous utiliserons une pile AA neuve de 1,5 V. Une pile est un exemple sûr et à basse tension, et les extrémités positives et négatives sont faciles à identifier.

1.  Insérez les cordons : Laissez le cordon noir dans la prise COM et le cordon rouge dans la prise VΩ.
2.  Sélectionnez le mode tension continue : Tournez le cadran sur tension continue, souvent marqué V⎓, DCV ou un symbole similaire.
3.  Si votre multimètre est à gamme manuelle, choisissez une plage supérieure à la tension attendue. Pour une pile de 1,5 V, la plage de 2 V ou 20 V est un bon choix, selon votre multimètre.
4.  Testez la pile : Appuyez fermement la sonde rouge sur la borne positive (+) de la pile, et la sonde noire sur la borne négative (-).

• Une pile en bon état : Une pile neuve de 1,5 V affichera généralement une lecture entre 1,49 V et 1,6 V.
• Une pile morte : Si la lecture descend significativement en dessous de 1,3 V, la pile est faible ou morte.

Que se passe-t-il si la lecture est négative ?

Si l'écran de votre multimètre affiche un signe moins (par exemple, -1,5 V), ne vous inquiétez pas. Cela signifie simplement que vos sondes sont inversées (la sonde noire est sur la borne positive). C'est totalement sûr. Inversez simplement les sondes pour obtenir une lecture positive, ou ignorez le signe moins.

Lorsque vous mesurez des tensions plus élevées, telles que la tension alternative domestique, faites preuve d'une prudence accrue et assurez-vous que votre multimètre et vos cordons de test sont correctement calibrés pour la tâche. Pour ce guide du débutant, il est préférable de vous entraîner d'abord avec des sources DC basse tension telles que des piles.

Comment mesurer le courant avec un multimètre

Le courant mesure la quantité d'électricité circulant dans un circuit. Il est mesuré en ampères, indiqués par A, mA ou µA. La mesure du courant est utile, mais c'est aussi le test du multimètre que les débutants sont le plus susceptibles de mal faire.

Le courant est différent de la tension. La tension est mesurée entre deux points, mais le courant doit être mesuré en série (en ligne). Cela signifie que le circuit doit être ouvert, et le multimètre doit faire partie du chemin afin que le courant circule à travers le multimètre.

Pour une démonstration sécurisée pour les débutants, utilisez un circuit simple à basse tension composé d'une batterie, d'une LED, d'une résistance et de quelques fils de liaison. La résistance est importante car elle limite le courant et aide à protéger la LED.

1.  Déplacez la sonde rouge (CRITIQUE) : Laissez le cordon noir dans COM. Débranchez le cordon rouge de VΩ et déplacez-le vers le port mA (ou le port 10A si vous vous attendez à une forte consommation de courant).

• Si vous n'êtes pas sûr de l'entrée de courant à utiliser, commencez par l'entrée et la plage de courant les plus élevées, puis diminuez si nécessaire.

2.  Sélectionnez le mode courant continu : Tournez le cadran sur courant continu, souvent marqué A⎓, DCA ou un symbole similaire. Puisque le circuit de démonstration utilise une batterie, utilisez le réglage de courant continu.
3.  Coupez le circuit : Déconnectez un fil de votre circuit de travail pour éteindre la lumière LED. Cela crée un « espace » ouvert dans votre boucle.
4.  Connectez en série : Touchez la sonde rouge au côté connecté à la source d'alimentation et la sonde noire au côté connecté à la LED. Le multimètre agira comme un pont. La LED se rallumera et le multimètre mesurera le courant qui la traverse.

Règle de sécurité cruciale

Ne jamais toucher directement les sondes aux côtés positif et négatif d'une batterie lorsque le multimètre est réglé en mode Courant. Cela crée un court-circuit, ce qui fera instantanément sauter le fusible interne de votre multimètre ou endommagera définitivement l'outil.

N'oubliez jamais de rebrancher le fil rouge dans la prise VΩ dès que vous avez terminé votre test de courant, afin de ne pas court-circuiter accidentellement un circuit lors de votre prochain test de tension.

Pour les débutants, la mesure du courant ne doit être pratiquée que sur des circuits simples à basse tension. N'utilisez pas de tension secteur domestique ou de circuits à courant élevé pour la pratique.

Comment remplacer un fusible de multimètre

Si un multimètre cesse de mesurer le courant, un fusible grillé en est souvent la raison. Cela peut se produire lorsque le cordon rouge est dans la prise mA ou A et que le multimètre est accidentellement connecté à une batterie, une alimentation électrique ou une prise au lieu d'être connecté en série.

Le remplacement du fusible est une tâche d'entretien simple, et il vous aide également à comprendre la structure interne de base du multimètre.

Avant d'ouvrir le multimètre, éteignez-le, retirez les cordons de test et déconnectez-le de tout circuit.

Étape 1 : Retirer le boîtier de protection

Retirez les cordons de test du multimètre et assurez-vous que le multimètre est éteint. Si votre multimètre a un boîtier de protection en caoutchouc, retirez-le délicatement en premier. Cela vous donne accès aux vis à l'arrière du multimètre.

Étape 2 : Retirer les vis du couvercle arrière

Utilisez un petit tournevis pour retirer les vis du couvercle arrière. Gardez les vis dans un endroit sûr afin de ne pas les perdre.

Étape 3 : Ouvrir le couvercle et localiser le fusible

Retirez délicatement le couvercle arrière. À l'intérieur du multimètre, recherchez le porte-fusible ou les clips de fusible. Le fusible est généralement un petit tube en verre ou en céramique monté sur la carte de circuit imprimé. Évitez de toucher d'autres parties de la carte de circuit imprimé si ce n'est pas nécessaire.

Étape 4 : Retirer l'ancien fusible

Utilisez un petit tournevis plat ou un outil en plastique pour soulever délicatement une extrémité du fusible de son support. Ne forcez pas, car les clips de fusible peuvent se plier ou se casser. Une fois qu'une extrémité est desserrée, retirez le fusible à la main.

Astuce : Si le fusible semble foncé, fissuré ou si le fil fin à l'intérieur est cassé, il est probablement grillé. Cependant, certains fusibles peuvent sembler normaux même s'ils sont défectueux, il est donc plus fiable de tester le fusible avec un autre multimètre.

Étape 5 : Vérifier l'étiquette pour la bonne spécification

De nombreux multimètres sont équipés de deux fusibles : un pour les faibles courants (mA/µA) et un pour les courants élevés (10A/20A). Examinez attentivement les marquages imprimés sur le circuit imprimé, généralement juste en dessous ou à côté des logements des fusibles, afin de ne pas insérer le mauvais fusible au mauvais endroit.

• Pas de polarité : Les fusibles n'ont pas de côtés « positif » ou « négatif ». Vous pouvez les insérer dans n'importe quel sens, et ils fonctionneront parfaitement.
• Vérifiez le calibre avant de le remplacer : Vérifiez également les petites étiquettes à côté des prises d'entrée de courant sur la face avant du multimètre. Ces étiquettes indiquent généralement les limites de courant et de tension pour chaque entrée, telles que 10A/250V ou 800mA/1000V. Le fusible de remplacement doit correspondre au fusible d'origine en termes de calibre de courant, de calibre de tension, de taille et de type. Les tailles de fusibles courantes incluent 5×20 mm, 6×30 mm et 6,3×32 mm.

Après avoir confirmé le bon fusible, installez le nouveau dans le support, fermez le capot arrière, serrez les vis et remettez le boîtier en caoutchouc.
