Comment tester la sortie du haut-parleur avec un multimètre

Un système d'enceintes passives typique comprend trois parties importantes :

• L'amplificateur ou le récepteur envoie un signal audio via sa sortie haut-parleur.
• Le câble d'enceinte transporte ce signal vers l'enceinte.
• Le transducteur de l'enceinte convertit le signal électrique en son.

Si l'une de ces parties tombe en panne, l'enceinte peut cesser de fonctionner correctement.

Un multimètre numérique peut vous aider à dépanner le système en vérifiant chaque partie séparément. Vous pouvez l'utiliser pour effectuer un contrôle électrique de base sur une enceinte passive.

Comprendre comment utiliser un multimètre dans cette situation commence par savoir quelle partie du système d'enceintes vous testez et choisir le bon réglage du multimètre pour ce test. Ce guide explique comment vérifier chaque partie en toute sécurité et comment interpréter les lectures de votre multimètre.

Ce dont vous aurez besoin :

• Un multimètre numérique

• Haut-parleur
• Ruban isolant
• Pinces à dénuder

Sécurité avant de tester un système d'enceintes

Avant d'utiliser votre multimètre, assurez-vous de tester la bonne partie du système avec le bon réglage.

• Éteignez l'amplificateur ou le récepteur avant de déconnecter les enceintes ou les câbles.
• N'utilisez jamais le mode résistance ou le mode continuité sur un circuit sous tension.
• Déconnectez l'enceinte de l'amplificateur avant de mesurer la résistance de l'enceinte.
• Déconnectez les deux extrémités d'un câble d'enceinte avant de vérifier la continuité ou les courts-circuits.
• Lors du test de la sortie de l'enceinte sous tension, évitez que les sondes ne se touchent ou ne relient les bornes positive et négative.
• Commencez le test de sortie à un niveau de volume modéré.
• Pour les amplificateurs à tubes ou les équipements audio spécialisés, suivez les instructions du fabricant avant de faire fonctionner l'amplificateur sans sa charge d'enceinte normale.

Ces précautions aident à protéger à la fois le multimètre et l'équipement audio.

Comment tester une enceinte passive avec un multimètre

Ce test vérifie la continuité électrique de la bobine mobile de l'enceinte. Il est très utile pour les enceintes passives, les transducteurs d'enceintes de voiture, les woofers ou d'autres transducteurs d'enceintes avec des bornes accessibles.

Il peut aider à identifier une bobine mobile ouverte ou en court-circuit, mais il ne peut pas entièrement confirmer la qualité sonore ou les performances globales de l'enceinte.

Étape 1 : Éteignez l'équipement audio

Éteignez l'amplificateur, le récepteur ou le périphérique audio avant de déconnecter l'enceinte.

Ne mesurez pas la résistance de l'enceinte tant qu'elle est connectée à un équipement sous tension.

Étape 2 : Déconnectez l'enceinte

Retirez les câbles d'enceinte des bornes de l'enceinte. L'enceinte doit être électriquement séparée de l'amplificateur et du câblage avant de la mesurer.

Si vous testez un transducteur d'enceinte amovible à l'intérieur d'un grand boîtier d'enceinte, suivez les instructions du produit avant de retirer ou de déconnecter le transducteur.

Étape 3 : Réglez le multimètre en mode Résistance

Tournez le cadran du multimètre sur le réglage de résistance, marqué du symbole oméga : Ω.

Si vous utilisez un multimètre à sélection manuelle de gamme, sélectionnez une faible plage de résistance, telle que 200 Ω. Si votre multimètre est à sélection automatique de gamme, sélectionnez simplement le mode résistance.

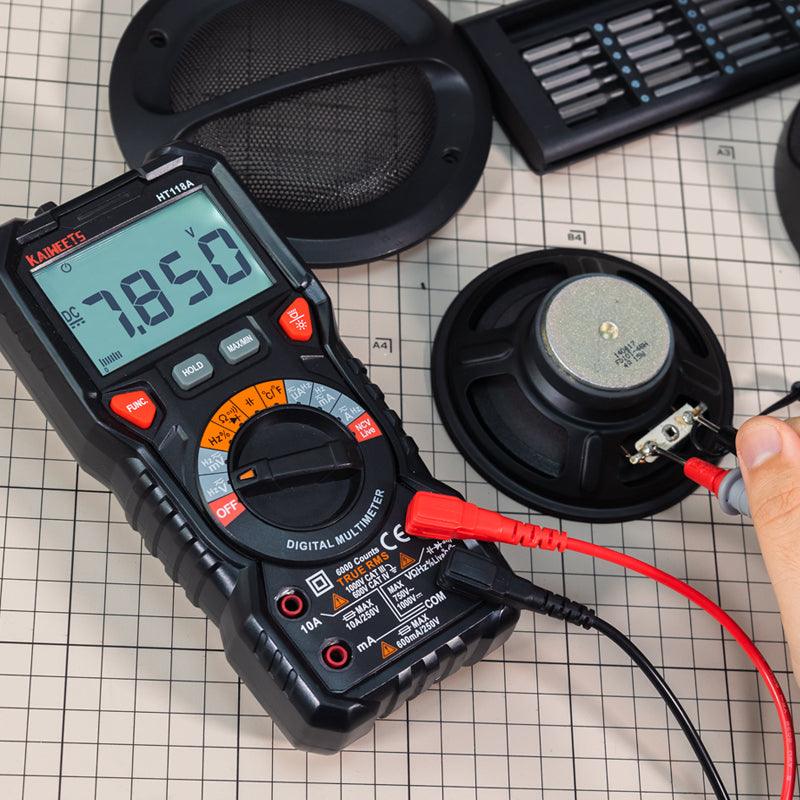

Étape 4 : Placez les sondes sur les bornes de l'enceinte

Touchez une sonde à chaque borne de l'enceinte.

Pour une simple mesure de résistance, peu importe quelle sonde touche la borne positive ou négative.

Étape 5 : Lisez la valeur de résistance

Une enceinte dynamique passive ou un transducteur d'enceinte affichera souvent une lecture de résistance finie et non nulle lorsque sa bobine mobile a une continuité électrique.

Cependant, la valeur affichée sur le multimètre n'est pas la même que la valeur d'impédance imprimée de l'enceinte.

Une enceinte peut être étiquetée 4 Ω ou 8 Ω, mais cette valeur fait référence à son impédance nominale pendant le fonctionnement avec un signal audio. Un multimètre mesure la résistance DC, qui est souvent inférieure à la valeur d'impédance nominale.

Pour de nombreux transducteurs d'enceintes dynamiques passives, les lectures d'exemple peuvent ressembler à ceci :

Ces lectures sont des exemples, pas des limites universelles. La conception de l'enceinte, les réseaux de filtrage et les spécifications du fabricant peuvent affecter la mesure.

Comment interpréter la lecture de l'enceinte

Une lecture de résistance normale ne prouve pas que l'enceinte produira un son normal. Une enceinte peut toujours avoir un cône endommagé, une bobine mobile qui frotte, une suspension lâche, des bourdonnements ou une distorsion qui ne peuvent pas être diagnostiqués avec un test de résistance de base.

Comment tester un câble d'enceinte avec un multimètre

Si l'enceinte elle-même présente une lecture de résistance raisonnable mais ne produit toujours pas de son, le câble d'enceinte peut être le problème.

Le câble d'enceinte contient généralement deux conducteurs séparés : un positif et un négatif. Un multimètre peut vous aider à vérifier si l'un des conducteurs est cassé et si les deux conducteurs sont accidentellement en court-circuit.

Étape 1 : Éteignez le système et déconnectez le câble

Éteignez l'amplificateur ou le récepteur.

Déconnectez le câble d'enceinte de l'enceinte et de l'amplificateur. Les deux extrémités du câble doivent être déconnectées avant le test.

Étape 2 : Réglez le multimètre en mode Continuité

Réglez le multimètre en mode continuité. Ce réglage est souvent représenté par un symbole de buzzer ou d'ondes sonores.

Si votre multimètre n'a pas de réglage de continuité, utilisez la plage de résistance la plus basse à la place.

Étape 3 : Vérifiez le conducteur positif

Touchez une sonde au conducteur positif à une extrémité du câble d'enceinte. Touchez l'autre sonde au conducteur positif à l'extrémité opposée.

Si le multimètre émet un bip ou affiche une très faible résistance, ce conducteur a une continuité.

Si le multimètre affiche OL, l'infini ou une très haute résistance, le conducteur peut être cassé ou déconnecté.

Étape 4 : Vérifiez le conducteur négatif

Répétez le même test sur le conducteur négatif.

Les conducteurs positif et négatif doivent avoir une continuité pour que le câble d'enceinte transporte correctement le signal.

Étape 5 : Vérifiez l'absence de court-circuit entre les conducteurs

Le câble étant toujours déconnecté de tout équipement, placez une sonde sur le conducteur positif et l'autre sonde sur le conducteur négatif.

Un court-circuit peut être causé par une isolation endommagée, des brins de fil lâches, une installation incorrecte ou des dommages près des bornes.

Comment tester la sortie d'enceinte avec un multimètre

Si l'enceinte passive et le câble d'enceinte semblent tous deux normaux, l'étape suivante consiste à vérifier si l'amplificateur ou le récepteur envoie un signal audio à l'enceinte.

C'est ce que signifie le test de sortie d'enceinte.

Dans ce test, vous ne mesurez pas la résistance de l'enceinte. Vous mesurez le signal audio provenant des bornes de sortie de l'amplificateur.

Test d'enceinte vs Test de sortie d'enceinte

N'utilisez pas le mode résistance ou le mode continuité sur les bornes de sortie d'enceinte actives.

Étape 1 : Réglez le multimètre sur Tension AC

Tournez le cadran du multimètre sur Tension AC, généralement indiqué par V~.

Si le multimètre est à sélection manuelle de gamme, commencez avec une plage supérieure à la tension de sortie attendue. Vous pouvez abaisser la plage plus tard si nécessaire pour une lecture plus claire.

Étape 2 : Jouez un son de test stable

Jouez un son de test stable via l'amplificateur ou le récepteur.

Pour un canal d'enceinte pleine gamme normal, un son de test d'environ 1 kHz peut être utilisé pour une vérification de base de la sortie. Un son stable est plus facile à mesurer que la musique car la musique change constamment de niveau et de fréquence.

Maintenez le volume à un niveau modéré pendant le test initial.

Étape 3 : Mesurez les bornes de sortie de l'enceinte

Touchez délicatement la sonde rouge à la borne positive du canal de sortie testé et la sonde noire à la borne négative du même canal.

Par exemple, lors du test du canal de sortie de l'enceinte droite, les deux sondes doivent être placées sur les bornes de sortie du canal droit.

Veillez à ne pas laisser les pointes des sondes se toucher lorsqu'elles sont connectées aux bornes de sortie sous tension.

Étape 4 : Observez la lecture de la tension AC

Avec le son de test en cours de lecture, le multimètre devrait afficher une lecture de tension AC si l'amplificateur produit une sortie sur ce canal.

Il n'y a pas une seule lecture de tension qui soit normale pour chaque système d'enceintes. La tension mesurée dépend de :

• La puissance de l'amplificateur
• Le niveau de volume
• Le niveau du son de test
• La charge d'enceinte connectée
• La conception du système audio

Pour le dépannage, il est souvent plus utile de comparer deux canaux correspondants dans les mêmes conditions.

Par exemple, si le canal gauche affiche une lecture de tension AC tandis que le canal droit reste à zéro ou près de zéro lorsqu'il est testé avec le même signal et le même réglage de volume, le canal de sortie droit peut avoir un problème.

Un multimètre peut aider à confirmer la présence d'un signal de sortie, mais il ne fournit pas une analyse complète de la qualité audio, de la distorsion, de l'écrêtage ou des performances en fréquence.

Causes possibles des problèmes d'enceintes

Il existe de nombreuses causes potentielles de problèmes d'enceintes, et la plupart d'entre elles peuvent être attribuées à des problèmes avec l'enceinte elle-même, la source audio ou la connexion entre les deux. Voici quelques-unes des causes les plus courantes de problèmes d'enceintes :

Enceintes endommagées :

Si vos enceintes sont endommagées, elles risquent de ne pas produire le son correctement, voire pas du tout. Les dommages aux enceintes peuvent être causés par un traumatisme physique (comme une chute), des dégâts des eaux, ou simplement l'âge et l'usure.

Connexion d'enceinte incorrecte :

Si vos enceintes ne sont pas correctement connectées à la source audio, elles risquent de ne pas produire de son. Assurez-vous que les câbles d'enceinte sont solidement connectés aux enceintes et à la source audio.

Câbles d'enceinte desserrés :

Si les câbles d'enceinte sont desserrés, ils peuvent causer des problèmes de son. Assurez-vous que les câbles sont fermement connectés aux deux extrémités.

Problèmes de source audio :

Si la source audio ne fonctionne pas correctement, cela peut causer des problèmes à votre enceinte. Assurez-vous que la source audio est allumée et fonctionne correctement.

Source audio incompatible :

Si la source audio n'est pas compatible avec les enceintes, elle risque de ne pas fonctionner correctement. Assurez-vous que la source audio et les enceintes sont compatibles avant de les utiliser ensemble.

Connexions d'enceinte sales ou endommagées :

Si les connexions des haut-parleurs sont sales ou endommagées, elles peuvent causer des problèmes de son. Nettoyez les connexions avec un chiffon propre et sec, et assurez-vous qu'elles sont exemptes de saleté, de poussière et d'autres débris.

Fichiers audio de mauvaise qualité :

Si vous utilisez des fichiers audio de mauvaise qualité, ils peuvent ne pas être lus correctement sur vos haut-parleurs. Utilisez des fichiers audio de haute qualité pour éviter ce problème.

Interférence d'autres appareils :

Si d'autres appareils provoquent des interférences, cela peut affecter la qualité sonore de vos haut-parleurs. Éloignez les haut-parleurs des autres appareils électroniques pour réduire les interférences.

Foire aux questions :

Puis-je utiliser un multimètre pour tester le câble de l'enceinte ?

Oui, vous pouvez utiliser un multimètre pour tester le câble de l'enceinte. Vous devrez régler le multimètre sur la position ohms et toucher les sondes aux extrémités du câble de l'enceinte. Si le câble est bon, le multimètre devrait afficher une faible résistance. Si le multimètre affiche une résistance élevée, le câble est très probablement défectueux et doit être remplacé.

Combien de volts doivent être aux enceintes ?

C'est une question difficile à laquelle répondre, car cela dépend des haut-parleurs spécifiques en question et de l'application particulière. En général, cependant, la plupart des haut-parleurs fonctionneront dans une plage de tension d'environ 5 à 12 volts. Les exigences spécifiques seront énumérées dans la documentation du haut-parleur. En cas de doute, il est toujours préférable de consulter un professionnel qualifié pour vous assurer que vos haut-parleurs reçoivent la bonne tension.

Dois-je utiliser une tension CA ou CC pour tester la sortie des haut-parleurs ?

Utilisez une tension CA pour vérifier si un amplificateur ou un récepteur envoie un signal de sortie audio à un canal de haut-parleur.

Utilisez la résistance / Ω uniquement pour tester un haut-parleur passif déconnecté ou un transducteur de haut-parleur.

Conclusion :

En conclusion, tester votre haut-parleur avec un multimètre est un moyen rapide et facile de s'assurer que vos haut-parleurs fonctionnent correctement. En suivant les étapes décrites dans cet article, vous pouvez facilement tester votre câble de haut-parleur et confirmer que vos haut-parleurs reçoivent le signal approprié. De plus, tester la résistance de votre câble de haut-parleur peut également vous aider à déterminer s'il y a des coupures ou des courts-circuits dans le câble. En testant régulièrement la sortie de vos haut-parleurs, vous pouvez vous assurer que votre système audio fonctionne toujours au mieux de ses performances.
