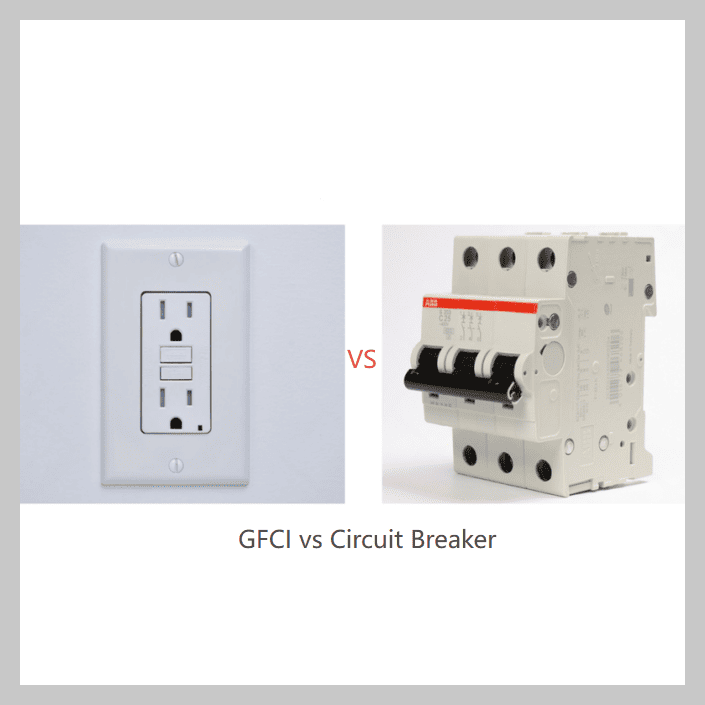

Disjoncteur différentiel vs disjoncteur divisionnaire : Comprendre la différence

Lorsqu'il s'agit de sécurité électrique domestique, il peut y avoir une certaine incertitude quant à l'objectif des disjoncteurs différentiels (DDFT) et des disjoncteurs. De nombreux propriétaires se demandent s'ils ont besoin des deux, s'ils ont le même but et comment les différencier. Cette confusion survient souvent lors du dépannage, surtout si le propriétaire ne comprend pas pourquoi un disjoncteur saute constamment ou pourquoi une prise DDFT cesse de fonctionner.

Qu'est-ce qu'un DDFT ?

Vous venez de sortir de la douche, et la salle de bain est encore pleine de vapeur. Vous branchez votre sèche-cheveux pour commencer à vous sécher les cheveux, mais dès que vous appuyez sur le bouton d'alimentation, le sèche-cheveux s'arrête soudainement avec un clic net. La prise DDFT a fait son travail, vous protégeant d'un choc électrique dangereux en coupant instantanément l'alimentation.

Un disjoncteur différentiel de fuite à la terre (DDFT) est un dispositif de sécurité électrique à action rapide — une sorte de disjoncteur de fuite à la terre — qui aide à prévenir les chocs électriques. Il le fait en surveillant le flux de courant dans son circuit. Si le DDFT détecte un déséquilibre, même minime, du courant circulant là où il ne devrait pas, comme à travers l'eau ou le corps d'une personne, il coupe immédiatement l'alimentation.

Où les DDFT sont requis

Parce que les DDFT préviennent les blessures graves et l'électrocution, les codes électriques les exigent dans les zones où l'eau et l'électricité sont susceptibles de se rencontrer, y compris :

• Cuisines
• Salles de bain
• Buanderies
• Prises extérieures
• Garages
• Sous-sols ou vides sanitaires

Prise DDFT vs disjoncteur DDFT

Les propriétaires connaissent mieux les prises DDFT qui ont des boutons "Test" et "Réinitialiser" intégrés, mais il existe deux façons d'installer une protection DDFT : à la prise ou au disjoncteur.

Prise DDFT :

Une prise DDFT, également appelée réceptacle, est installée à un seul emplacement de prise. Une fois en place, elle protège non seulement cette prise, mais aussi toutes les prises supplémentaires connectées en aval sur le même circuit. Les prises DDFT sont économiques et simples à installer, ce qui en fait un choix idéal pour moderniser les maisons plus anciennes une prise à la fois ou pour fournir une protection ciblée dans des zones comme les salles de bain et les cuisines.

Disjoncteur DDFT :

Un disjoncteur DDFT est installé directement dans le tableau de disjoncteurs. Contrairement à une prise unique, il offre une protection pour un circuit entier, y compris toutes les prises et tous les appareils qui y sont connectés. Les disjoncteurs DDFT sont souvent utilisés dans les situations où plusieurs prises dans une même zone nécessitent une couverture, comme dans une cuisine, une salle de bain ou un circuit extérieur, offrant une sécurité pour de plus grandes sections du système électrique d'une maison.

Disjoncteur ou prise DDFT : lequel choisir ?

Les propriétaires peuvent hésiter quant à la technologie DDFT à installer dans leur maison. La réponse est généralement une question de portée.

• Si vous n'avez besoin de protéger qu'une ou deux prises, optez pour une prise DDFT.
• Si vous souhaitez une protection pour une pièce ou une zone entière, un disjoncteur DDFT peut être le meilleur choix.

Que faire lorsqu'un disjoncteur ou une prise DDFT saute ?

Si une prise ou un disjoncteur DDFT se déclenche, la première chose à faire est d'arrêter d'utiliser les appareils connectés et de vérifier la présence d'eau ou d'humidité autour de la prise, car c'est une cause fréquente de défauts de masse. Appuyez sur le bouton "Test" pour vous assurer que le DDFT fonctionne correctement, puis appuyez sur le bouton "Réinitialiser" pour rétablir l'alimentation. Si le DDFT se déclenche à nouveau immédiatement, débranchez tous les appareils de la prise et essayez de le réinitialiser une fois de plus. S'il continue de se déclencher, cela peut indiquer un câblage défectueux ou de l'humidité à l'intérieur du boîtier de la prise. Dans ce cas, laissez la prise éteinte et appelez un électricien qualifié pour inspecter le circuit avant toute utilisation ultérieure.

Qu'est-ce qu'un disjoncteur ?

Imaginez une cuisine avec une cafetière en marche, un four grille-pain en fonctionnement et quelques autres appareils utilisés. Vous allumez le mélangeur pour faire un smoothie matinal, et tout s'arrête soudainement. Vous avez surchargé le circuit, et le disjoncteur s'est déclenché instantanément, coupant l'alimentation pour empêcher les fils de surchauffer.

Un disjoncteur protège le câblage et les équipements, pas directement les personnes. Son rôle principal est de prévenir les incendies et les dommages aux équipements en coupant l'alimentation lorsqu'il y a trop de courant circulant dans un circuit.

Comment fonctionne un disjoncteur

• Si un circuit est surchargé par trop d'appareils ou subit un court-circuit, le disjoncteur se déclenche.
• Le déclenchement coupe immédiatement l'alimentation, empêchant les fils de surchauffer et de provoquer un incendie.
• Une fois le problème résolu, le disjoncteur peut être réinitialisé en remettant l'interrupteur sur ON.

Disjoncteur

Les disjoncteurs sont logés à l'intérieur de votre tableau électrique principal, généralement situé dans un garage, un sous-sol, une buanderie ou un mur extérieur. Dans la plupart des maisons, chaque disjoncteur contrôle une pièce, une zone ou un appareil majeur spécifique. Si les étiquettes du tableau ne sont pas claires, il faudra peut-être faire quelques tests pour trouver le bon disjoncteur pour une prise, une lumière ou un espace particulier.

Que faire lorsqu'un disjoncteur saute ?

Lorsqu'un disjoncteur saute, rendez-vous à votre tableau de disjoncteurs et recherchez un interrupteur en position intermédiaire ou clairement marqué comme "déclenché". Tout d'abord, éteignez ou débranchez tous les appareils qui fonctionnaient sur ce circuit pour éviter une nouvelle surcharge immédiate. Basculez le disjoncteur complètement sur la position OFF, puis fermement sur ON. Si le disjoncteur saute à nouveau immédiatement, il peut y avoir un court-circuit, un câblage surchargé ou un disjoncteur défectueux. Laissez le disjoncteur en position arrêt et contactez un électricien pour diagnostiquer le problème.

Principales différences entre un DDFT et un disjoncteur

Bien que les deux dispositifs coupent l'alimentation en cas de problème, ils servent des objectifs très différents.

Résumé :

• Les DDFT sauvent des vies en prévenant l'électrocution.
• Les disjoncteurs préviennent les incendies en stoppant les surcharges électriques.

Cas d'utilisation des disjoncteurs et des DDFT

Voici quelques situations domestiques courantes et la meilleure solution pour chacune :

• Salles de bain et cuisines :

Prise DDFT ou disjoncteur DDFT requis par le code en raison du risque d'humidité.

• Prises extérieures et garages :

Les prises DDFT préviennent les chocs dus aux conditions humides ou aux outils extérieurs.

• Câblage domestique général :

Les disjoncteurs standard protègent les circuits qui ne nécessitent pas de protection DDFT, comme les prises de chambre et les ventilateurs de plafond.

• Maisons plus anciennes :

L'ajout de prises ou de disjoncteurs DDFT met le câblage plus ancien aux normes de sécurité actuelles.

Un système électrique peut-il avoir les deux en même temps ?

Puisque chaque technologie a une fonction spécifique, il est logique de les associer. Les configurations courantes incluent :

• Une maison avec des disjoncteurs ordinaires dans le tableau et des prises DDFT dans les salles de bain et les cuisines.
• Un disjoncteur DDFT installé dans le tableau couvre une pièce ou une zone extérieure entière, tandis que les disjoncteurs standard protègent les autres circuits.

Réflexions finales

Comprendre la différence entre un DDFT et un disjoncteur est essentiel pour assurer la sécurité de votre maison. Utilisés ensemble, ils offrent une protection complète pour votre propriété et votre famille.

FAQ

Quelle est la différence entre un disjoncteur différentiel (DDFT) et un disjoncteur ordinaire ?

Un disjoncteur DDFT offre deux types de protection : il prévient les surcharges de câblage et les courts-circuits, tout comme un disjoncteur ordinaire, et il détecte également les défauts à la terre pour protéger les personnes des chocs électriques. Un disjoncteur ordinaire ne protège que le câblage et les appareils, pas les personnes.

Ai-je besoin d'une prise DDFT si j'ai déjà un disjoncteur DDFT ?

Non. Un disjoncteur DDFT protège déjà l'ensemble du circuit, vous n'avez donc pas besoin de prises DDFT supplémentaires sur cette même ligne, sauf si le code local l'exige.

À quelle fréquence dois-je tester mes prises DDFT ?

Vous devriez tester les prises DDFT tous les mois. Cette pratique permet de s'assurer que l'appareil fonctionne toujours correctement et offre une protection adéquate.

Comment tester ma prise ou mon disjoncteur DDFT ?

Appuyez sur le bouton "test" de la prise ou du disjoncteur. Il devrait se déclencher immédiatement et couper l'alimentation. Appuyez ensuite sur le bouton "reset" pour rétablir l'alimentation. Des tests réguliers permettent de s'assurer que votre DDFT fonctionne correctement.

Un localisateur de disjoncteur sera-t-il utile pour mes prises DDFT ?

Un localisateur de disjoncteur peut être utile avec la technologie DDFT de deux manières. Premièrement, brancher l'émetteur dans la prise en question vous aidera à déterminer quel disjoncteur la contrôle. Deuxièmement, de nombreux localisateurs fonctionnent également comme testeurs de prises et de DDFT, permettant à l'utilisateur d'effectuer un test de déclenchement automatique et de confirmer que la prise DDFT fonctionne comme il se doit.
