Tester un disjoncteur avec un multimètre peut aider à identifier si le disjoncteur lui-même fonctionne comme prévu. Ce guide aborde les questions courantes et explique le processus étape par étape. (Remarque : Si vous n'avez jamais utilisé cet outil auparavant, nous vous recommandons de lire notre Guide du multimètre 101 pour les débutants : Comment utiliser un multimètre avant de commencer). Les lecteurs peuvent passer à des sections spécifiques, mais la lecture de l'article complet est recommandée pour une compréhension plus complète et sécurisée.
Pourquoi tester un disjoncteur ?
Un disjoncteur est conçu pour couper automatiquement l'alimentation lorsqu'un circuit est surchargé ou présente un défaut. Mais un disjoncteur défectueux ne se déclenche pas toujours de manière spectaculaire. Dans de nombreux cas, il peut sembler normal tout en empêchant silencieusement l'alimentation d'atteindre un circuit.
Dans des conditions normales, un disjoncteur agit comme un interrupteur fermé, permettant au courant de circuler de la ligne d'alimentation entrante vers le circuit sortant. Lorsqu'il est mis sous tension (ON), il doit fournir la pleine tension de ligne. Lorsqu'il est mis hors tension (OFF), il doit ouvrir proprement le circuit et arrêter le flux d'électricité.
Avec le temps, les composants internes peuvent s'user, les contacts peuvent se dégrader ou le mécanisme peut tomber en panne. En conséquence, un disjoncteur peut rester en position ON mais ne plus fournir d'énergie en aval.
Tester un disjoncteur avec un multimètre numérique permet de vérifier deux conditions critiques :
- s'il fournit la tension correcte lorsqu'il est allumé
- s'il maintient une continuité appropriée entre ses bornes lorsqu'il est hors tension
Un disjoncteur qui échoue à l'un de ces tests doit être remplacé.
Tester un disjoncteur peut vous exposer à une tension électrique sous tension.
- Portez des chaussures isolantes et évitez de travailler dans des conditions humides ou mouillées.
- Utilisez un multimètre numérique classé CAT III ou supérieur.
- Inspectez les cordons de test pour détecter tout dommage ou métal exposé avant utilisation.
- Ne touchez jamais les conducteurs nus ou les bornes avec vos mains.
Si vous n'êtes pas sûr d'identifier les fils sous tension, de travailler à l'intérieur d'un panneau ou d'interpréter les lectures, arrêtez-vous et consultez un électricien agréé.
Outils nécessaires
Pour tester un disjoncteur, vous aurez besoin de :
- Un multimètre numérique
- Testeur de tension sans contact
- Rouleau de ruban de masquage
- Tournevis isolé
- Gants isolants
Préparation du test
Une bonne préparation améliore la sécurité et la précision.
1. Déconnectez toutes les charges
Débranchez ou éteignez les appareils, les lumières et les dispositifs connectés au circuit que vous prévoyez de tester. Cela permet d'éviter les lectures trompeuses et les déclenchements inutiles.
L'une des raisons les plus courantes pour lesquelles un disjoncteur se déclenche à plusieurs reprises est une surcharge de circuit plutôt qu'une défaillance du disjoncteur. Après avoir déconnecté toutes les charges, réinitialisez le disjoncteur et observez son comportement.
Si le disjoncteur reste allumé et fonctionne normalement sans charge connectée, le disjoncteur fonctionne probablement correctement. Dans ce cas, la redistribution des appareils sur d'autres circuits ou la réduction de la charge peut résoudre le problème sans remplacer le disjoncteur.
2. Identifiez le bon disjoncteur
Utilisez le répertoire du panneau pour localiser le disjoncteur qui alimente le circuit en question. Si l'étiquetage n'est pas clair, prenez des mesures supplémentaires pour confirmer le bon disjoncteur. Un guide séparé sur comment identifier le bon disjoncteur peut être utile.
3. Marquez le disjoncteur
Utilisez du ruban de masquage pour marquer le disjoncteur testé. Cela permet d'éviter toute confusion, surtout dans les panneaux encombrés.
4. Retirez le couvercle du panneau
À l'aide d'un tournevis isolé, retirez le couvercle du panneau de disjoncteurs. Une fois le couvercle retiré, gardez les mains éloignées des fils ou des bornes exposés.
5. Inspection visuelle et mécanique
Avant le test formel, effectuez une vérification manuelle. Un disjoncteur sain doit s'enclencher fermement. Si l'interrupteur est « spongieux », refuse de rester en position « marche » ou présente des marques de brûlure visibles autour de la vis de borne, il a probablement subi une défaillance mécanique ou un court-circuit interne et doit être remplacé.
La sécurité doit rester la priorité absolue tout au long de ce processus.

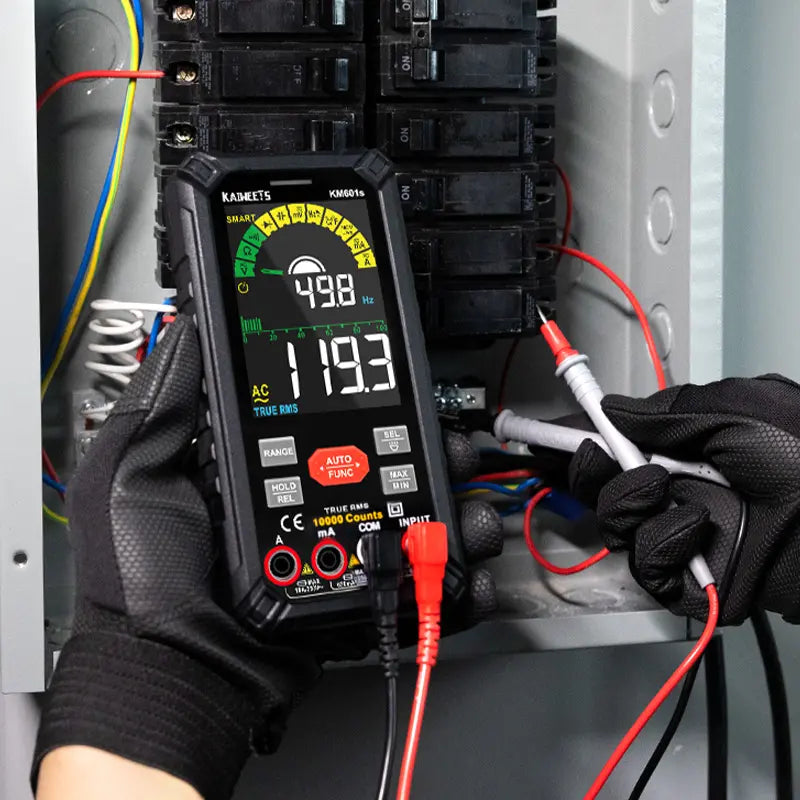

Tester la tension du disjoncteur avec un multimètre (sous tension)
Cette méthode vérifie si le disjoncteur fournit de la tension au circuit.
Si le disjoncteur est déclenché, mettez-le complètement en position OFF, puis en position ON. S'il se déclenche immédiatement après plusieurs tentatives, arrêtez le test et ne continuez pas à le réinitialiser. Des réinitialisations répétées peuvent indiquer un défaut grave en aval.
Un disjoncteur déclenché se situe généralement entre les positions ON et OFF, ce qui facilite l'identification de son état, comme illustré ci-dessous.
Étapes
- Réglez le multimètre sur tension AC avec une plage adaptée à la tension domestique.
- Placez le cordon de test noir sur une vis de mise à la terre ou une barre de mise à la terre à l'intérieur du panneau.
- Placez le cordon de test rouge sur la borne à vis du disjoncteur.
Interprétation des résultats
- Un disjoncteur unipolaire fonctionnant correctement doit afficher environ 120 volts.
- Un disjoncteur bipolaire fonctionnant correctement doit afficher environ 240 volts.
- Une lecture de 0 volt, en supposant une mise à la terre correcte et que le disjoncteur est complètement en position ON, indique que le disjoncteur est probablement défectueux.
Si aucune tension n'est présente, coupez l'alimentation avant de remplacer le disjoncteur.
Test de continuité d'un disjoncteur avec un multimètre (hors tension)
Le test de continuité est plus sûr que le test de tension sous tension mais doit être effectué uniquement lorsque l'alimentation est complètement coupée. L'accès aux deux bornes nécessite généralement de retirer le disjoncteur du panneau.
Étapes
- Coupez le disjoncteur principal alimentant le panneau.
La coupure du disjoncteur principal déconnecte les circuits de dérivation, mais elle ne supprime pas la tension de tous les composants à l'intérieur du panneau. Les conducteurs d'alimentation entrants et leurs points de connexion peuvent rester sous tension.
- Confirmez que l'alimentation est coupée à l'aide d'un testeur de tension sans contact sur les bornes du panneau et du disjoncteur.
- Retirez le disjoncteur du panneau en suivant la conception du fabricant. Ne forcez pas le disjoncteur et évitez tout contact avec les conducteurs exposés.
- Réglez le multimètre sur le paramètre de continuité (souvent représenté par une icône en forme d'onde sonore) ou sur le paramètre d'ohms (Ω) le plus bas.
- Touchez une sonde à la borne à vis (où le fil se connecte) et l'autre sonde au contact de la barre omnibus à l'arrière du disjoncteur.
Résultats attendus
- En position "ON" : Le multimètre doit émettre un bip ou afficher une résistance proche de 0Ω.
- En position "OFF" : Le multimètre doit afficher "OL" (boucle ouverte), indiquant l'absence de chemin électrique.
Le non-respect de ces conditions suggère un dommage interne ou des contacts usés.
Comment savoir si un disjoncteur doit être remplacé ?
Le tableau ci-dessous résume les résultats de test courants et ce qu'ils indiquent.
Résumé des résultats des tests du multimètre
| Résultat du test | Ce que cela signifie | Action recommandée |
|---|---|---|
| Tension correcte présente (120V / 240V) | Le disjoncteur fournit de l'énergie | Procéder au test de continuité |
| Pas de tension de sortie lorsque le disjoncteur est ON | Le disjoncteur ne fournit pas d'énergie | Remplacer le disjoncteur |
| Continuité présente lorsque OFF | Les contacts du disjoncteur ne s'ouvrent pas | Remplacer le disjoncteur |
| Pas de continuité lorsque ON | Les contacts du disjoncteur ne se ferment pas | Remplacer le disjoncteur |
| La tension et la continuité sont toutes deux normales | Le disjoncteur fonctionne probablement correctement | Inspecter le câblage, les appareils connectés ou la charge du circuit |
Même si les résultats des tests semblent acceptables, les signes physiques de dommages ne doivent pas être ignorés. Un disjoncteur doit être remplacé si vous observez :
- Décoloration ou marques de brûlure
- Fissures dans le boîtier
- Une odeur de brûlé
- Pièces desserrées ou bruits de cliquetis lorsqu'il est doucement déplacé
- Bourdonnement ou vrombissement pendant le fonctionnement
Les disjoncteurs ne sont pas conçus pour être réparés. Le remplacement est généralement la solution la plus sûre et la plus fiable lorsque ces signes sont présents.
Si un disjoncteur est testé normal et ne présente aucun dommage visible, mais que les problèmes électriques persistent, le défaut peut se trouver dans le câblage, les appareils connectés ou le circuit lui-même plutôt que dans le disjoncteur.
Comment tester un disjoncteur sans multimètre
Si un multimètre n'est pas disponible, quelques vérifications de base peuvent toujours être effectuées pour identifier les problèmes évidents.
- Utilisez un testeur de tension sans contact pour confirmer si la tension est présente à la sortie du disjoncteur.
- Observez le comportement du disjoncteur, tel que le déclenchement immédiat ou l'impossibilité de le réinitialiser.
- Vérifiez la présence de dommages visibles, de surchauffe ou de sons inhabituels.
Ces méthodes ne peuvent pas évaluer l'état interne du disjoncteur avec la précision d'un multimètre, mais elles peuvent aider à identifier les problèmes évidents.
Notes finales
Tester un disjoncteur avec un multimètre est un moyen efficace de diagnostiquer les problèmes électriques et de déterminer si un disjoncteur fonctionne comme prévu. Le test de tension vérifie la sortie sous tension, tandis que le test de continuité confirme la connectivité interne lorsque l'alimentation est coupée.
Respectez toujours les procédures de sécurité appropriées et utilisez des outils correctement classés. Lorsque les résultats ne sont pas clairs ou que les conditions semblent dangereuses, consulter un électricien agréé reste la meilleure marche à suivre.
FAQ
Est-il sûr de tester soi-même un disjoncteur ?
Le test d'un disjoncteur implique une exposition potentielle à une tension électrique sous tension. Bien que les tests de base puissent être effectués en toute sécurité avec les outils et les précautions appropriés, ils peuvent ne pas convenir à tout le monde. Si vous n'êtes pas sûr d'identifier les fils sous tension, de travailler à l'intérieur d'un tableau électrique ou d'interpréter les lectures du multimètre, consultez un électricien agréé.
Quelle est la règle des 80 % pour les disjoncteurs ?
La règle des 80 % est une directive générale pour les charges électriques continues. Elle recommande qu'un disjoncteur ne doit pas être chargé au-delà de 80 % de sa capacité nominale pendant des périodes prolongées.
Par exemple, un disjoncteur de 15 ampères est généralement limité à environ 12 ampères pour une utilisation continue, et un disjoncteur de 20 ampères à environ 16 ampères. Le dépassement de cette limite peut entraîner le déclenchement d'un disjoncteur même s'il fonctionne normalement, c'est pourquoi la déconnexion des charges est une première étape importante lors du dépannage des déclenchements répétés.
Comment savoir si un disjoncteur est défectueux à l'aide d'un multimètre ?
Un disjoncteur peut être défectueux s'il échoue à l'un des tests suivants :
- Il ne fournit pas la tension correcte lorsqu'il est mis sous tension ON
- Il n'affiche pas une continuité appropriée lorsque l'alimentation est coupée OFF
Si un disjoncteur reste en position ON mais n'affiche aucune tension de sortie, ou échoue aux tests de continuité, le remplacement est recommandé.
Quel réglage du multimètre faut-il utiliser pour tester un disjoncteur ?
- Utilisez le réglage de tension CA pour vérifier l'alimentation à la sortie du disjoncteur
- Utilisez le réglage de continuité ou de résistance (ohms) pour tester le disjoncteur lorsque l'alimentation est coupée
Vérifiez toujours que l'appareil est correctement réglé avant de toucher les bornes.
