So finden Sie einen Sicherungsautomaten: Eine Schritt-für-Schritt-Anleitung

Leitungsschutzschalter schützen Ihr Haus oder Ihr Unternehmen, indem sie bei einem Fehler oder einer Überlastung den Strom abschalten und so die Sicherheit Ihres Zuhauses und Ihrer Familie gewährleisten. Zu wissen, wo sich der richtige Leitungsschutzschalter befindet, kann bei Elektroarbeiten Zeit sparen und die Stromversorgung nach einem Ausfall schnell wiederherstellen.

Normalerweise suchen Menschen nach ihrem Sicherungsautomaten, wenn:

• Der Strom fällt in einem einzelnen Raum oder einem Teil eines Gebäudes aus
• Vor der Installation oder Reparatur einer Leuchte muss die Stromzufuhr sicher unterbrochen werden.
• Sie möchten ihre Schaltkreise kartieren und beschriften, um in Zukunft leichter darauf zugreifen zu können.

Diese Anleitung zeigt Ihnen, wie Sie Ihren Sicherungskasten finden, den richtigen Sicherungsautomaten identifizieren und Ihren Sicherungskasten für zukünftige Nutzung vorbereiten.

Schritt 1 – Den Sicherungskasten lokalisieren

Der Sicherungskasten hat je nach Region und Ansprechpartner unterschiedliche Bezeichnungen. Er wird beispielsweise auch als Verteilerkasten, Elektroverteiler, Sicherungskasten oder Lastverteiler bezeichnet. Unabhängig von der Bezeichnung erfüllt er jedoch immer denselben Zweck: Er beherbergt die Sicherungen, die die Stromkreise Ihres Hauses steuern.

Typische Standorte in Wohnungen

• Garage, oft an der Innenwand in der Nähe einer Außentür
• Keller-Hauswirtschaftsbereich in der Nähe des Wasserabsperrventils
• Innenflur oder Abstellraum
• Außenwand in einer wetterfesten Umhüllung

Typische Standorte in Wohnungen oder Eigentumswohnungen

• Garderobe im Eingangsbereich
• Schlafzimmerwand hinter einer Tür
• Küchenspeisekammer oder Schrank
• Gemeinschaftsraum in älteren Gebäuden

Wenn Sie den Sicherungskasten gefunden haben, suchen Sie nach einer Metalltür, meist grau oder cremefarben, mit einem Riegel oder Griff, der sich aufschwingen lässt und den Blick auf die Sicherungsautomaten im Inneren freigibt. Die meisten Sicherungskästen enthalten zwei vertikale Reihen kleinerer Kippschalter, sogenannte Leitungsschutzschalter, sowie einen größeren Hauptschutzschalter, der sich oben oder unten befindet. Dieser Hauptschutzschalter steuert die Stromzufuhr zum gesamten Sicherungskasten.

Sicherheitshinweis

Bei Arbeiten an einem Leitungsschutzschalter muss der Arbeitsbereich stets trocken gehalten werden. Stellen Sie sich auf eine stabile Unterlage und entfernen Sie niemals die Abdeckung des Schaltschranks oder berühren Sie interne Bauteile.



Schritt 2 – Option 1 – Schaltpläne manuell ohne Werkzeug erstellen

Stellen Sie sich vor, Sie haben eine neue Lampe gekauft und möchten die alte in Ihrem Esszimmer austauschen. Bevor Sie beginnen können, müssen Sie wissen, welcher Sicherungsautomat den betreffenden Stromkreis steuert, damit Sie ihn gefahrlos ausschalten können. Falls der Sicherungskasten nicht beschriftet ist, ist die schnellste und werkzeuglose Methode, die Sicherungsautomaten manuell zu ermitteln, indem Sie sie nacheinander ausschalten, bis Sie den richtigen gefunden haben.

Am einfachsten geht das zu zweit: Eine Person am Sicherungskasten, die andere im Raum, die die betreffende Lampe oder Steckdose beobachtet. Sie benötigen außerdem einen Notizblock oder Ihr Smartphone, um die Ergebnisse festzuhalten, und Malerkrepp, falls Sie die Sicherungen während der Überprüfung markieren möchten.

Der Prozess

1. Schalten Sie das Licht im Esszimmer ein, damit Sie sehen können, wann der Strom ausfällt.
2. Lassen Sie Ihren Helfer im Esszimmer warten, während Sie zum Bedienfeld gehen.
3. Schalten Sie einen der Sicherungsautomaten in die Position AUS.
4. Ihr Helfer teilt Ihnen mit, ob das Licht ausgegangen ist.
5. Falls das nicht der Fall ist, schalten Sie den Sicherungsautomaten wieder ein und versuchen Sie es mit dem nächsten.

Sobald die Kontrollleuchte erlischt, haben Sie den richtigen Sicherungsautomaten gefunden. Notieren Sie sich dessen Nummer und beschriften Sie den Sicherungskasten.

Diese Methode ist kostenlos und zeigt Ihnen, wie Ihre Elektroinstallation aufgebaut ist. Der einzige Nachteil ist der Zeitaufwand, insbesondere wenn Sie mehrere Stromkreise identifizieren müssen. Allein kann es etwas umständlich sein, da Sie mehrmals vom Sicherungskasten zum jeweiligen Leuchtmittel laufen müssen. Für den Austausch einer einzelnen Leuchte ist sie jedoch einfach und effektiv.

Schritt 2 – Option 2 – Verwendung eines Sicherungsautomaten-Suchtools

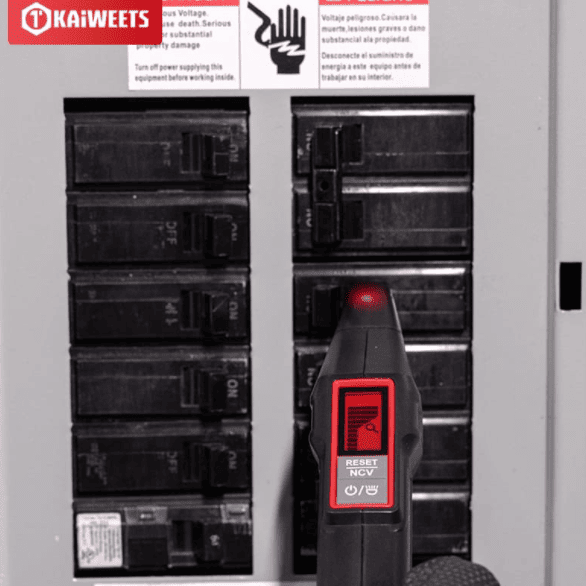

Um die richtige Sicherung für Ihre Esszimmerleuchte zu finden, ist ein Sicherungsfinder sehr hilfreich. Mit diesem Gerät können Sie die Arbeit allein und ohne die Gefahr, versehentlich die falschen Stromkreise auszuschalten, erledigen und Probleme wie das Zurücksetzen von Digitaluhren vermeiden.

Ein Sicherungsfinder besteht aus zwei Teilen: einem kleinen Sender, der in eine funktionierende Steckdose des zu identifizierenden Stromkreises gesteckt wird, und einem Handempfänger, der die Sicherungen in Ihrem Sicherungskasten scannt. Sobald der Empfänger das Signal des Senders empfängt, haben Sie die richtige Sicherung gefunden.

Der Prozess

1. Stecken Sie den Sender in eine Steckdose im selben Raum wie die Leuchte, die Sie ersetzen möchten.
2. Nehmen Sie den Empfänger mit zu Ihrem Sicherungskasten und scannen Sie langsam jeden einzelnen Sicherungsautomaten.
3. Der Empfänger piept oder leuchtet auf, wenn er den richtigen Empfänger erkennt.
4. Schalten Sie den Sicherungsautomaten auf AUS und vergewissern Sie sich, dass das Licht aus ist, bevor Sie mit der Arbeit beginnen.

Bitte beachten Sie: Wenn Sie die Sicherung für die Steckdose ausschalten und das Licht weiterhin leuchtet, befinden sich die beiden Geräte an getrennten Stromkreisen. In diesem Fall können Sie einen Lampenfassungsadapter verwenden, um den Sender direkt an die Fassung der Leuchte anzuschließen und so den tatsächlichen Stromkreis der Leuchte zu ermitteln.

Sicherungsautomatenfinder gibt es in vielen Ausführungen und Preisklassen. Einige, wie der KT301P Sicherungsautomatenfinder von KAIWEETS, sind kompakt und für schnelles Scannen ohne viel Rätselraten konzipiert. Sie sind besonders in großen Häusern oder Gebäuden hilfreich, sparen aber auch in kleineren Räumen Zeit, da sie das Ausprobieren überflüssig machen.

KAIWEETS KT301P Leitungsschutzschalter-Finder

Das KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungsschutzschalter-Sucher, einen Steckdosentester und einen FI-Schutzschalter-Tester vereint. Es verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine integrierte Taschenlampe für sicheres und effizientes Arbeiten an elektrischen Anlagen.

Mehr erfahren

Vollständige Spezifikationen und Funktionen.



Schritt 3 – Wenn der Stromkreis bereits ausgelöst ist

Manchmal betritt man einen Raum und stellt fest, dass das Licht nicht angeht, die Steckdosen keinen Strom liefern und kein angeschlossenes Gerät funktioniert. In diesem Fall ist wahrscheinlich der Sicherungsautomat für den betreffenden Stromkreis ausgelöst. Sie müssen nun nicht alle Sicherungen prüfen; es genügt, die ausgelöste Sicherung zu finden und zurückzusetzen.

Ein ausgelöster Sicherungsautomat befindet sich üblicherweise in einer Mittelstellung, weder vollständig ein- noch ausgeschaltet, und kann eine kleine farbige Anzeige aufweisen. Überprüfen Sie als Erstes Ihren Sicherungskasten auf einen Sicherungsautomaten in dieser Zwischenstellung.

Sicheres Zurücksetzen des Schutzschalters

1. Schalten Sie alle Geräte an diesem Stromkreis aus oder ziehen Sie den Stecker. Dadurch wird ein erneutes sofortiges Auslösen verhindert.
2. Den Schutzschalter vollständig in die AUS-Position schieben.
3. Schalten Sie ihn mit einer festen Bewegung wieder auf EIN.
4. Prüfen Sie, ob die Stromversorgung wiederhergestellt ist, indem Sie die Lampe oder die Steckdose überprüfen.

Löst der Sicherungsautomat sofort wieder aus, halten Sie an und untersuchen Sie die Ursache. Am häufigsten liegt es daran, dass zu viele Geräte am selben Stromkreis angeschlossen sind. Ein beschädigtes Netzkabel kann aber ebenfalls die Ursache sein.

Hilfsmittel wie Sicherungsfinder sind hier nicht hilfreich, da die Steckdose bereits stromlos ist und der Sender zum Funktionieren Strom benötigt. Es geht vielmehr darum, die ausgelöste Sicherung zu finden und sie korrekt zurückzusetzen.

Sicherheitshinweis: Wann Sie einen Profi rufen sollten

• Der Sicherungsautomat lässt sich nicht zurücksetzen.
• Brandgeruch oder Hitze am Bedienfeld oder an einer Steckdose
• Häufige Fahrten mit normaler Ladung



Schritt 4 – Beschriften Sie das Bedienfeld für das nächste Mal

Sobald Sie den richtigen Sicherungsautomaten gefunden haben – sei es durch manuelles Kartieren, mithilfe eines Suchgeräts oder durch das Erkennen eines ausgelösten Schalters –, haben Sie die perfekte Gelegenheit, ihn nie wieder suchen zu müssen. Eine einfache und präzise Beschreibung des von jedem Stromkreis abgedeckten Bereichs spart Ihnen zukünftig Zeit und Ärger.

Es empfiehlt sich außerdem, eine Übersicht aller Stromkreise anzulegen, entweder auf einem Zettel, den Sie im Sicherungskasten aufbewahren, oder als Notiz auf Ihrem Handy, die Sie jederzeit griffbereit haben. Notieren Sie die Sicherungsnummern, die Raumnamen und alle Sonderstromkreise, z. B. für Kühlschränke, Abwasserpumpen oder Garagentore. Diese Übersicht kann sich im Notfall als äußerst hilfreich erweisen, insbesondere wenn Sie die Stromzufuhr unterbrechen oder einen Elektriker durch Ihre Installation führen müssen.



Abschließende Tipps für sicheres Arbeiten mit Schutzschaltern

Arbeiten an Ihrem Sicherungskasten sind grundsätzlich gefährlich, aber Sie sollten Ihr elektrisches System immer mit Vorsicht und Respekt behandeln.

• Stellen Sie sicher, dass Sie auf einem trockenen, stabilen Untergrund stehen.
• Stellen Sie sicher, dass Ihre Hände vollständig trocken sind, bevor Sie das Bedienfeld berühren.
• Verwenden Sie eine Taschenlampe oder Ihr Handy, um das Bedienfeld zu sehen. Gute Beleuchtung beugt Fehlern vor.
• Planen Sie im Voraus, falls Sie jemals den Hauptschalter ausschalten müssen. Dadurch wird die Stromversorgung des gesamten Hauses unterbrochen, einschließlich Haushaltsgeräte, Uhren und Heizungs-/Klimaanlagen.

Am wichtigsten ist, dass Sie Ihre Grenzen kennen. Wenn Sie Brandspuren sehen, etwas Verbranntes riechen, ein Summen aus dem Sicherungskasten hören oder ein Sicherungsautomat sich nicht zurücksetzen lässt, sollten Sie sofort einen zugelassenen Elektriker rufen. Die Sicherheit Ihrer elektrischen Anlage hat Vorrang vor der Wiederherstellung der Stromversorgung.

Häufig gestellte Fragen

Wie findet man heraus, was an einen Sicherungsautomaten angeschlossen ist?

Verwenden Sie die manuelle Zwei-Personen-Methode oder einen Sicherungsfinder an einer unter Spannung stehenden Steckdose. Überprüfen Sie immer die Funktion, indem Sie den Sicherungsautomaten ausschalten, während Sie das Gerät oder die Leuchte prüfen.

Welches Werkzeug wird zur Identifizierung von Leistungsschaltern verwendet?

Ein Leitungsschutzschalter-Suchgerät, das mit einem steckbaren Sender und einem Handempfänger arbeitet. Erweiterte Suchgeräte können bei komplexeren Installationen hilfreich sein.

Was bewirkt das Auslösen eines Leitungsschutzschalters?

Die häufigsten Ursachen sind Stromkreisüberlastungen, Kurzschlüsse oder Fehler, die durch den GFCI/AFCI-Schutz erkannt werden.

Kann ich den richtigen Sicherungsautomaten finden, wenn die Steckdose nicht funktioniert?

Ja, aber nicht mit einem herkömmlichen Sicherungsfinder. Suchen Sie stattdessen nach einer ausgelösten Sicherung und setzen Sie diese sicher zurück.

Soll ich die einzelnen Steckdosen beschriften oder nur die Räume?

Beschriften Sie die Stromkreise nach Räumen und listen Sie die wichtigsten Steckdosen, Armaturen oder Geräte auf, die sich in diesem Stromkreis befinden.
