Un test de chute de tension est l'une des compétences de diagnostic les plus utiles pour les électriciens, les techniciens automobiles et les autres professionnels de l'électricité. Cet article commence par les bases de la chute de tension, puis explique, étape par étape, comment fonctionne un test de chute de tension et comment l'effectuer correctement avec un multimètre. Si vous débutez avec cet outil, vous pouvez consulter notre guide comment utiliser un multimètre pour maîtriser d'abord les bases.
Qu'est-ce que la chute de tension ?
La chute de tension est la perte de potentiel électrique lorsque le courant circule dans un circuit.
Une certaine perte de tension est normale. Les fils, les bornes, les interrupteurs, les connecteurs et les fusibles ont tous une certaine résistance, de sorte qu'une petite quantité de tension est toujours perdue lorsque l'électricité circule de la source à la charge et inversement. Dans un circuit sain, cependant, la majeure partie de la tension disponible devrait apparaître à la charge, tandis qu'une petite quantité seulement est perdue ailleurs dans le circuit.
La physique : la loi de Kirchhoff sur les tensions
Pour comprendre pourquoi cela est important, nous nous tournons vers la loi de Kirchhoff sur les tensions. Dans toute boucle de circuit fermée, la tension totale de la source doit être égale à la somme de toutes les chutes de tension dans cette boucle.
Considérez-le comme un budget de tension :
Vsource = Vfils + Vinterrupteur + Vcharge + Vmasse
Lorsqu'une partie du circuit développe une résistance excessive, elle absorbe une plus grande part de la tension totale. Un test de chute de tension permet de montrer où se produit cette perte supplémentaire.
Quand un test de chute de tension est-il nécessaire ?
Un test de chute de tension est couramment utilisé dans les systèmes de démarrage et de charge automobiles, mais la même méthode s'applique également à de nombreux systèmes électriques et électroniques généraux, y compris les chemins d'éclairage LED, les circuits d'alimentation informatique, les vérifications de fusibles, les moteurs et les installations de câbles longs.
Envisagez un test de chute de tension lorsque :
- les lumières semblent faibles ou instables
- un moteur démarre lentement ou fonctionne faiblement
- un circuit surchauffe
- les dispositifs de protection se déclenchent plus souvent que prévu
- les chemins de fils sont longs
- les conducteurs peuvent être sous-dimensionnés
- les bornes ou les connecteurs peuvent être desserrés ou corrodés
- le côté alimentation semble normal, mais le circuit ne fonctionne toujours pas correctement
- une mauvaise masse ou un mauvais chemin de retour peut être en cause
Le test de chute de tension est-il utilisé dans les circuits CC ou CA ?
Avant d'entrer dans la procédure étape par étape, il est utile de clarifier un point : le test de chute de tension s'applique aux circuits CC et CA, mais il est souvent abordé différemment selon le type de système.
Test de chute de tension des circuits CC
Les circuits CC, tels que les systèmes électriques des véhicules, les équipements alimentés par batterie, les installations de batteries solaires et de nombreux appareils électroniques, sont très sensibles à la résistance. Même une petite chute de tension peut entraîner un fonctionnement faible, un comportement instable ou des problèmes de démarrage, c'est pourquoi le test de chute de tension est largement utilisé pour trouver une résistance cachée dans le câblage, les bornes et les chemins de masse.
Test de chute de tension des circuits CA
Dans les circuits CA domestiques et industriels, la chute de tension est souvent liée à la taille du conducteur et à la longueur du chemin. Plus l'électricité doit parcourir de distance et plus le conducteur est petit pour la charge impliquée, plus la tension peut être perdue avant d'atteindre l'équipement.
Le test des circuits CA sous tension (110V/220V+) comporte un risque de choc électrique. Assurez-vous d'utiliser un équipement classé CAT III ou CAT IV et de suivre tous les protocoles de sécurité locaux.
Dans la pratique sur le terrain, la chute de tension CA est souvent évaluée en comparant la tension de la source à la tension disponible à la charge pendant que le circuit fonctionne :
Chute de tension = Tension source - Tension charge
Elle peut également être exprimée en pourcentage de la tension source :
Chute de tension % = (Chute de tension / Tension source) × 100
Le National Electrical Code inclut des directives de chute de tension couramment citées dans les sections 210.19(A)(1) et 215.2(A)(1), où les notes d'information du Code recommandent une chute de tension maximale d'environ 3 % sur un circuit de dérivation et d'environ 5 % de chute de tension combinée maximale sur les alimentations et les circuits de dérivation pour une efficacité de fonctionnement raisonnable.
Pour les équipements électroniques sensibles, le NEC 647.4(D) est plus restrictif, limitant la chute de tension des circuits de dérivation à 1,5 % et la chute de tension combinée alimentation-plus-circuit de dérivation à 2,5 %. Ces recommandations et limites sont souvent utilisées comme points de référence lors de l'évaluation de la taille des conducteurs, de la longueur des parcours et des performances des circuits.
Des vérifications localisées de chute de tension peuvent toujours être effectuées dans les circuits CA avec un multimètre lorsque cela est sûr et approprié. Cependant, dans le câblage des bâtiments, la chute de tension CA est plus couramment évaluée en relation avec la taille des conducteurs, la longueur des parcours et la conception globale du circuit.
Pour que la procédure de test reste claire et pratique, la section étape par étape ci-dessous se concentre sur les tests de chute de tension CC avec un multimètre.
Comment effectuer un test de chute de tension avec un multimètre
Étape 1 : Préparation
1. Réglez le multimètre sur le mode de tension correct.
Pour un circuit CC, mettez le multimètre numérique sur les volts CC. Si votre appareil n'est pas à gamme automatique, choisissez une gamme qui couvre en toute sécurité la tension système attendue.
2. Assurez-vous que le circuit est sous tension et sous charge.
Un test de chute de tension doit être effectué avec le circuit alimenté et la charge en fonctionnement. La charge est le composant qui consomme de l'énergie, comme une lumière, un moteur ou un ventilateur. Si le circuit est éteint ou si la charge ne fonctionne pas, la lecture ne reflétera pas la perte de tension réelle dans les conditions de travail.
3. Identifiez la source, la charge et le chemin du courant.
Avant de placer les sondes, déterminez où l'alimentation commence, où le composant la reçoit et comment le courant retourne à la source. Cela facilite grandement le choix des points de test corrects et la compréhension de la lecture.
Étape 2 : Mesurer la tension source

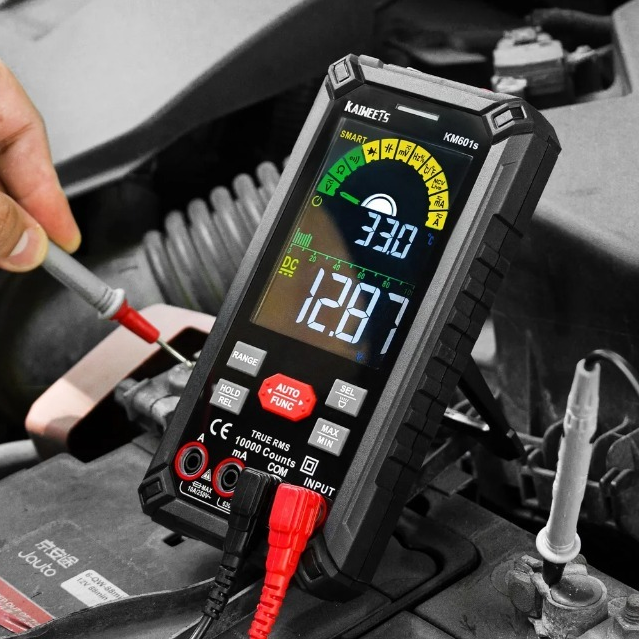

Placez la sonde rouge sur la borne positive de la source et la sonde noire sur la borne négative de la source. Dans un circuit CC typique, cela signifie généralement aux bornes de la source (par exemple, Batterie + à Batterie -).
Cette lecture indique la tension totale disponible à partir de la source et vous donne une base pour le reste du test.
Astuce de pro : Les mécanismes de la chute de tension
Un test de chute de tension mesure la différence de potentiel électrique entre deux points. Plutôt que de mémoriser "rouge au positif, noir au négatif", concentrez-vous sur trois idées :
- Logique fondamentale : Elle indique la quantité de tension perdue dans la section entre les deux sondes.
- Direction du potentiel : Le courant circule d'un potentiel plus élevé vers un potentiel plus faible. Lors du test d'une section d'un circuit sous tension, le point électriquement en amont est généralement à un potentiel plus élevé que le point en aval.
- Ce que signifie une lecture négative : Si le multimètre affiche une lecture négative, telle que -0,5 V, cela signifie généralement simplement que les sondes sont inversées et que la sonde rouge est du côté du potentiel le plus faible. La lecture est toujours précise, l'appareil n'est pas endommagé et la valeur elle-même est ce qui compte.
Étape 3 : Mesurer la tension à la charge
Ensuite, vérifiez la quantité de tension qui atteint réellement le composant.
Selon le type de circuit, cela peut signifier mesurer directement aux bornes de la charge pendant qu'elle fonctionne, ou mesurer la tension disponible aux bornes de la charge. Cela montre si le composant reçoit une tension proche de celle qu'il devrait avoir pendant le fonctionnement normal.
Étape 4 : Vérifier la chute de tension côté alimentation
Une fois que vous savez que la charge ne reçoit pas assez de tension, vérifiez le chemin d'alimentation.
Placez une sonde sur la Source (+) et l'autre sonde sur l'Entrée de charge (+). Le multimètre affichera exactement la quantité de tension "perdue" dans les fils et les interrupteurs avant qu'elle n'atteigne la charge.
Si la lecture est plus élevée qu'elle ne devrait l'être, une résistance excessive est présente quelque part du côté alimentation. Cela peut indiquer une connexion desserrée, de la corrosion, un fil endommagé, un interrupteur défaillant, une mauvaise connexion de fusible ou un conducteur sous-dimensionné.
Étape 5 : Vérifier la chute de tension côté retour
Après avoir vérifié le chemin d'alimentation, testez le chemin de retour de la même manière.
Placez une sonde sur la Sortie de charge (-) et l'autre sonde sur la Source (-) ou la Masse du châssis. Si la lecture est trop élevée, le problème se situe du côté de la masse ou du retour.
Cette étape est cruciale car de nombreux problèmes de chute de tension sont causés par de mauvaises masses ou des connexions de retour faibles, et non par le côté alimentation lui-même.
Étape 6 : Réduire le défaut à une section plus petite
Si vous constatez une chute excessive sur une grande section, ne vous arrêtez pas là. Rapprochez les sondes et testez des parties plus petites de cette section une par une.
C'est souvent le moyen le plus rapide d'isoler le point exact du problème. Par exemple, si le côté alimentation présente une chute trop importante, testez le fusible, puis l'interrupteur, puis le connecteur, puis le segment de fil. Si le côté retour est le problème, avancez étape par étape le long du chemin de masse jusqu'à ce que le point de haute résistance devienne évident.
Étape 7 : Interpréter la lecture
L'objectif est d'identifier quelle section du circuit perd plus de tension qu'elle ne le devrait. Dans un circuit sain, seule une petite quantité de tension devrait être perdue le long des chemins d'alimentation et de retour. Si une section affiche une lecture inhabituellement élevée, c'est cette section qu'il faut inspecter.
Pour un circuit automobile CC 12V typique, utilisez ces règles générales :
- 0,1 V - 0,2 V : Excellent/Normal pour la plupart des fils et des connexions.
- 0,3 V : Acceptable pour certains interrupteurs ou longs parcours de fils.
- 0,5 V ou plus : Résistance significative. Cela indique généralement un défaut qui nécessite une réparation.
Résumé
Un test de chute de tension est le moyen le plus efficace de trouver une résistance "cachée" qu'un simple test de continuité (test d'Ohms) pourrait manquer. En vérifiant le circuit sous charge, vous pouvez localiser le connecteur ou le fil exact qui cause le problème, ce qui permet de gagner du temps et d'éviter le remplacement inutile de pièces.
