Si une prise ne fournit plus de courant à votre appareil, le problème peut être une absence de tension, une connexion lâche, une polarité inversée ou un problème de mise à la terre. Un multimètre numérique peut vous aider à effectuer une vérification de base en toute sécurité lorsqu'il est correctement configuré.
Une « prise de 110 V » domestique en Amérique du Nord est généralement une prise de 120 V. En utilisation normale, une lecture au multimètre d'environ 110 à 125 volts CA est courante. Le nombre exact peut varier légèrement en raison de l'alimentation électrique, de la charge du circuit et de l'état du câblage.
De quoi avez-vous besoin avant de tester une prise de 110 V ?
Vous n'avez besoin que d'un multimètre numérique correctement calibré et de cordons de test sûrs pour une vérification de base de la tension de la prise.
- Un multimètre numérique avec un réglage de tension CA, généralement marqué V~
- Des cordons de test avec une isolation intacte et des pointes de sonde propres
- Un testeur de prise enfichable, facultatif, pour une vérification rapide de la polarité
Avant de tester une prise sous tension, assurez-vous de savoir où se trouvent le jack COM, le jack de tension et le réglage de tension CA sur votre multimètre. Le réglage de tension CA est généralement marqué V~, bien que les symboles du multimètre puissent varier légèrement d'un modèle à l'autre. Si vous n'êtes pas familier avec ces bases, consultez ce guide sur comment utiliser un multimètre avant de travailler près de la tension domestique.

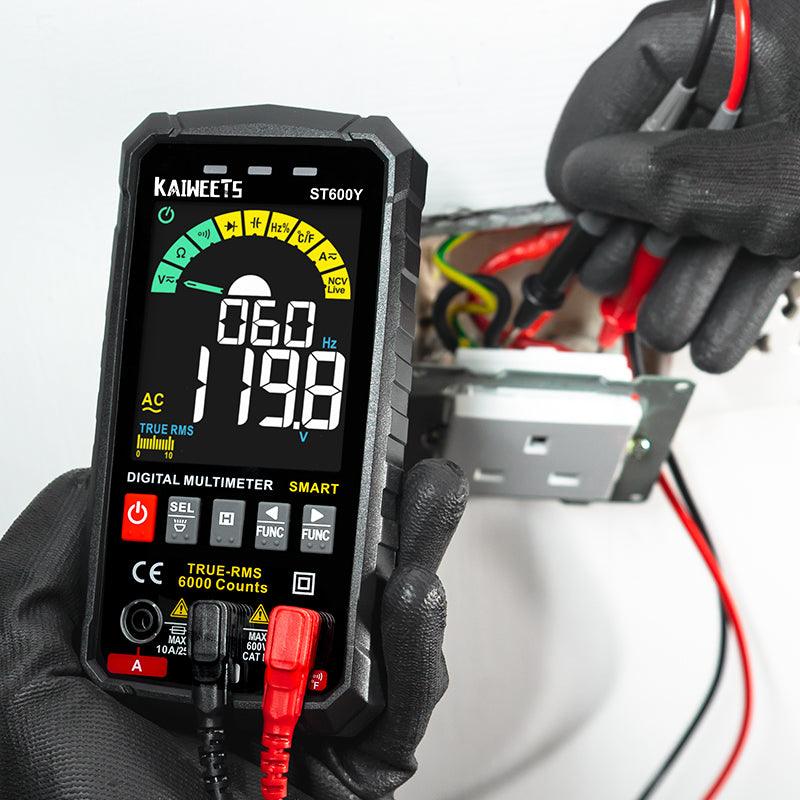

Comment tester une prise de 110 V avec un multimètre ?
Utilisez le réglage de tension CA et prenez vos mesures à partir des fentes avant de la prise. Vous n'avez pas besoin de retirer la plaque frontale pour une vérification de base de la prise.
Sur une prise mise à la terre typique, la fente verticale plus courte est la phase, la fente verticale plus large est le neutre, et l'ouverture ronde ou en forme de U est la terre. Gardez vos doigts derrière les protège-sondes. Ne touchez pas les pointes métalliques des sondes lorsque celles-ci sont dans la prise.
- Réglez le multimètre sur la tension CA. Tournez le cadran sur V~. Insérez le cordon noir dans COM et le cordon rouge dans la prise de tension. Si votre multimètre est à gamme manuelle, choisissez une gamme supérieure à 120 V.
- Vérifiez la phase par rapport au neutre. Placez une sonde dans la fente neutre plus large et l'autre sonde dans la fente phase plus courte. Une lecture normale est généralement d'environ 110 à 125 V CA.
- Vérifiez la phase par rapport à la terre. Placez une sonde dans l'ouverture de terre et l'autre sonde dans la fente phase plus courte. Cette lecture devrait être proche de la lecture phase-neutre.
- Vérifiez le neutre par rapport à la terre. Placez une sonde dans la fente neutre et l'autre sonde dans l'ouverture de terre. Cette lecture devrait être proche de 0 V. Une petite lecture peut apparaître lorsque le circuit est sous charge.
Comment interpréter les résultats du test de la prise ?
Les trois lectures combinées vous donnent une image plus claire qu'une seule lecture de tension. Utilisez le tableau ci-dessous comme un guide de base, et non comme un substitut à une inspection électrique complète.
| Point de test | Lecture normale | Ce qu'une lecture anormale peut signifier |
|---|---|---|
| Phase vers neutre | Environ 110 à 125 V CA | Pas de courant, basse tension, câblage lâche ou problème en amont |
| Phase vers terre | Proche de la lecture phase-neutre | Masse manquante, mauvaise mise à la terre ou problème de câblage |
| Neutre vers terre | Proche de 0 V | Problème de neutre, problème de charge partagée ou défaut de câblage |
Si la lecture phase-neutre est normale mais que la lecture phase-terre ne l'est pas, la prise peut ne pas avoir de chemin de terre fiable. Si la fente plus courte ne se comporte pas comme le côté phase, la prise peut être mal câblée. Cessez d'utiliser la prise jusqu'à ce qu'elle soit vérifiée.
Un multimètre peut-il confirmer qu'une prise est mise à la terre ?
Un multimètre peut vous donner un indice utile sur la mise à la terre, mais il ne peut pas prouver que le système de mise à la terre est sûr dans des conditions de défaut réelles.
Si la lecture phase-terre est proche de la lecture phase-neutre, la prise a probablement un chemin de terre. Si le neutre-terre est proche de 0 V, cela confirme également une lecture de base normale. Cependant, un multimètre ne peut pas toujours détecter toutes les conditions de câblage dangereuses, y compris certaines terres fausses ou illégales.
Si la prise se trouve dans une salle de bain, une cuisine, un garage, un sous-sol, une buanderie ou un emplacement extérieur, la protection GFCI peut également être importante. Une lecture de tension ne remplace pas un test GFCI.
Comment tester une prise GFCI ?
Utilisez les boutons TEST et RESET sur la prise GFCI en plus de vérifier la tension avec un multimètre.
- Branchez une petite lampe ou un appareil similaire.
- Appuyez sur le bouton RESET pour que l'appareil s'allume.
- Appuyez sur le bouton TEST. L'appareil devrait s'éteindre.
- Appuyez à nouveau sur RESET. L'appareil devrait se rallumer.
Si l'appareil ne s'éteint pas lorsque TEST est enfoncé, le GFCI peut ne pas protéger correctement la prise. Remplacez-le ou faites-le vérifier par un électricien qualifié.
Quelles erreurs faut-il éviter lors de l'utilisation d'un multimètre sur une prise ?
La plus grande erreur est d'utiliser un réglage de multimètre incorrect sur une prise sous tension. Les prises domestiques doivent être vérifiées en mode tension CA, et non en mode résistance, continuité ou courant.
- N'utilisez pas le réglage de courant. Ne placez jamais les sondes sur une prise pendant que le cordon rouge est dans la prise ampères. Cela peut court-circuiter le circuit et endommager le multimètre.
- N'utilisez pas la résistance ou la continuité sur une prise sous tension. Ces réglages sont uniquement pour les circuits hors tension.
- Ne retirez pas la plaque frontale pour un simple test de tension. Tester à partir des fentes avant est plus sûr pour la plupart des vérifications de base.
- N'utilisez pas de cordons endommagés. Une isolation fissurée ou des pointes de sonde desserrées augmentent le risque de choc.
- N'ignorez pas les signes de chaleur ou de dommages. Une prise chaude, un bourdonnement, une marque de brûlure ou un branchement lâche doivent être inspectés.
Quand faut-il appeler un électricien ?
Vous devez appeler un électricien lorsque les lectures sont anormales, que la prise présente des dommages ou que vous n'êtes pas à l'aise de travailler près d'une tension sous tension.
Cessez d'utiliser la prise si vous voyez des marques de brûlure, du plastique fondu, des étincelles ou une prise lâche. Vous devriez également demander de l'aide si un disjoncteur continue de se déclencher, qu'un GFCI ne se réinitialise pas ou que la tension change brusquement lorsqu'un appareil est branché.
Un multimètre est utile pour le dépannage de base, mais il ne remplace pas une réparation appropriée. Les défauts de câblage peuvent créer des risques de choc et d'incendie même lorsqu'une prise semble fonctionner.
Questions fréquentes
Une prise de 110 V est-elle la même qu'une prise de 120 V ?
Dans le langage courant, on dit souvent 110 V, 115 V ou 120 V pour le même type de prise domestique standard en Amérique du Nord. La tension nominale moderne est généralement appelée 120 V, mais les lectures réelles peuvent varier dans une plage normale.
Que devrait indiquer une prise de 110 V sur un multimètre ?
Une prise typique fonctionnelle indique souvent environ 110 à 125 V CA de phase à neutre. La lecture phase-terre devrait être proche de la même. La lecture neutre-terre devrait être proche de 0 V.
Quel réglage du multimètre dois-je utiliser pour une prise ?
Utilisez le réglage de tension CA, généralement marqué V~. N'utilisez pas le réglage d'ampérage, de résistance ou de continuité sur une prise sous tension.
Puis-je tester une prise avec le mode continuité ?
Non. Le mode continuité ne doit être utilisé que sur des circuits entièrement hors tension. L'utilisation du mode continuité sur une prise sous tension peut endommager le multimètre et créer un danger pour la sécurité.
Puis-je utiliser un appareil de 110 V dans un pays de 220 V ?
Ne branchez pas un appareil de 110 V uniquement directement dans une prise de 220 V. Vérifiez d'abord l'étiquette de l'appareil. S'il n'est pas évalué pour la tension locale, vous pourriez avoir besoin d'un convertisseur de tension approprié, et pas seulement d'un adaptateur de prise.
