Comment utiliser un multimètre pour tester une prise

Tester une prise avec un multimètre vous aide à savoir si une prise est alimentée, si la tension semble normale et s'il peut y avoir un problème de câblage de base. C'est une première vérification utile.

Que signifie généralement le test d'une prise ?

Tester une prise signifie généralement vérifier si la tension est présente et si la prise se comporte comme elle le devrait pour son type. Pour une prise domestique de base, cela commence souvent par une vérification de la tension alternative.

Un multimètre peut vous aider à répondre à des questions simples :

• La prise est-elle alimentée ?
• La tension est-elle proche de la plage attendue ?
• La lecture de la terre semble-t-elle normale ?
• La prise est-elle complètement hors service ou ne tombe-t-elle en panne que sous charge ?

Un multimètre ne peut pas prouver qu'une prise est totalement sûre. Il ne peut pas voir un fil desserré derrière le mur. Il ne peut pas non plus confirmer qu'un chemin de terre acheminera le courant de défaut en toute sécurité dans des conditions réelles.

C'est pourquoi le test d'une prise doit être traité comme un contrôle de base, et non comme une approbation de sécurité finale.

Quels types de prises pouvez-vous vérifier avec un multimètre ?

Vous pouvez vérifier de nombreux types de prises avec un multimètre, mais la méthode dépend de la conception et de la tension de la prise. La première étape la plus importante est d'identifier le type de prise avec lequel vous avez affaire.

Si vous n'êtes pas sûr du type de prise que vous avez, ne devinez pas. La forme de la prise, l'étiquette de tension, la taille du disjoncteur et l'équipement qui y est connecté peuvent tous avoir leur importance.

Que devez-vous vérifier avant de tester une prise ?

Avant de tester une prise, confirmez que votre multimètre est réglé pour le bon type de tension. La plupart des prises murales domestiques utilisent une tension alternative, généralement marquée V~ sur le multimètre.

Vérifiez les cordons avant de commencer. Le cordon noir doit être dans le port COM. Le cordon rouge doit être dans le port de tension, généralement marqué V ou VΩ. Ne placez pas le cordon rouge dans le port amp ou milliamp lors du test d'une prise.

Vérifiez également les pointes des sondes. Un isolant endommagé, des pointes desserrées ou du métal exposé près de vos doigts peuvent rendre les tests sous tension dangereux.

N'utilisez pas le mode résistance, continuité ou ohms sur une prise sous tension. Ces réglages sont destinés aux circuits qui sont complètement hors tension. Les utiliser sur une prise sous tension peut endommager le multimètre et créer un danger pour la sécurité.

Si votre multimètre est à gamme manuelle, choisissez une plage de tension supérieure à celle de la prise que vous prévoyez de tester. Par exemple, ne choisissez pas une plage de basse tension lors du test d'une prise domestique.

Quelles sont les étapes générales pour tester une prise ?

Le processus général consiste à identifier la prise, à choisir le bon réglage du multimètre, à mesurer entre les bons points et à comparer le résultat avec la tension attendue. Les positions exactes des sondes dépendent du type de prise.

Un processus de base sûr ressemble à ceci :

1.  Identifiez le type de prise et la tension attendue.
2.  Inspectez la prise pour détecter tout dommage avant de la tester.
3.  Réglez le multimètre sur le mode de tension correct.
4.  Confirmez que les cordons de test sont dans les bons ports.
5.  Placez les sondes uniquement là où la conception de la prise le permet.
6.  Lisez la tension sans toucher les pointes métalliques des sondes.
7.  Arrêtez-vous si la lecture est anormale ou instable.

Pour la plupart des utilisateurs domestiques, l'objectif n'est pas de réparer la prise pendant le test. L'objectif est de décider si la prise fonctionne normalement ou si elle nécessite une attention professionnelle.

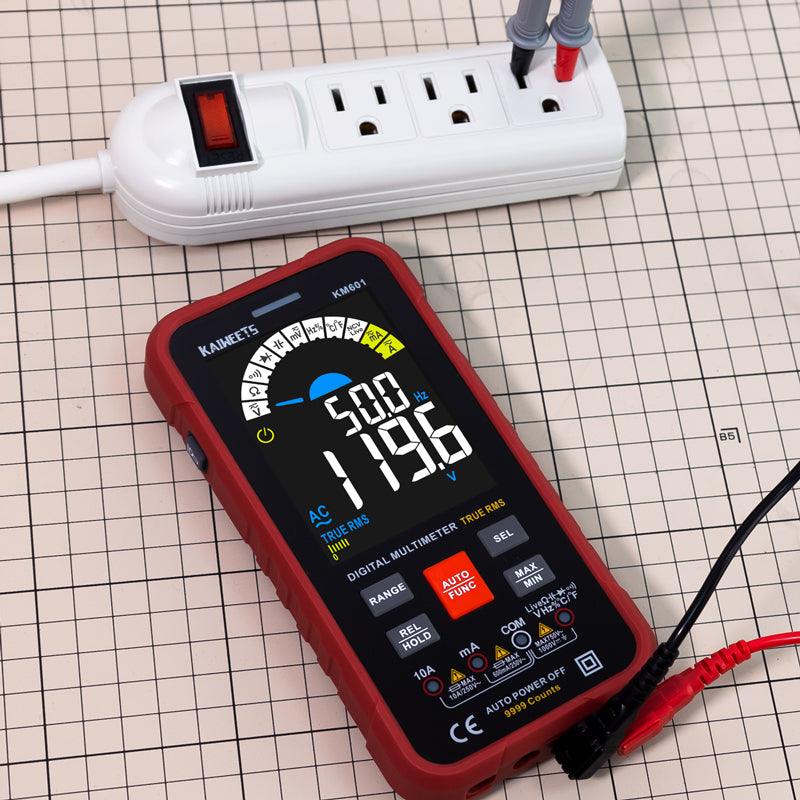

Comment tester une prise standard de 110V ou 120V ?

Pour tester une prise domestique nord-américaine standard, utilisez le réglage de tension alternative et effectuez des lectures à partir des fentes avant de la prise. Vous vérifiez normalement le chaud au neutre, le chaud à la terre et le neutre à la terre.

Une prise domestique normale est souvent décrite comme 110V, 115V ou 120V. Dans l'usage courant, ces termes désignent généralement le même type de prise nord-américaine standard. La lecture réelle est souvent d'environ 110 à 125 volts CA.

Parce que la disposition des fentes et les lectures attendues sont spécifiques, nous couvrons le processus complet dans ce guide sur comment tester une prise 110V avec un multimètre.

Ce guide détaillé est le meilleur endroit pour le placement des sondes étape par étape, les lectures normales, les indices de mise à la terre et les erreurs courantes. Cet article reste axé sur une vue d'ensemble plus large du test de prises.

Comment tester une prise GFCI ?

Pour tester une prise GFCI, utilisez d'abord les boutons TEST et RESET, puis n'utilisez un multimètre que comme vérification complémentaire. Un GFCI est conçu pour couper l'alimentation lorsqu'il détecte un défaut de terre.

Une simple vérification GFCI fonctionne comme ceci :

1.  Appuyez sur RESET.
2.  Branchez une petite lampe ou un appareil similaire.
3.  Confirmez que l'appareil s'allume.
4.  Appuyez sur TEST.
5.  L'appareil devrait s'éteindre.
6.  Appuyez à nouveau sur RESET.
7.  L'appareil devrait se rallumer.

Si l'appareil ne s'éteint pas lorsque vous appuyez sur TEST, le GFCI peut ne pas protéger correctement la prise. S'il ne se réinitialise pas, il peut y avoir une absence d'alimentation, un problème en aval ou un dispositif GFCI défectueux.

Un multimètre peut confirmer si la tension est présente avant ou après le déclenchement du GFCI. Il ne doit pas être utilisé comme le seul test de protection GFCI.

Pouvez-vous tester une prise 220V ou 240V avec un multimètre ?

Vous pouvez tester une prise 220V ou 240V avec un multimètre si le multimètre, les cordons et l'utilisateur sont adaptés à cette tension. Pour la plupart des utilisateurs de bricolage, c'est une tâche à plus haut risque que de vérifier une prise domestique standard.

Ces prises sont souvent utilisées pour les gros appareils électroménagers. La forme de la prise et le schéma de câblage peuvent varier, vous ne devez donc pas supposer les positions des sondes d'une prise 110V.

Avant de tester, confirmez le type de prise et la tension attendue. Utilisez le mode tension alternative, gardez vos mains derrière les protections des sondes et ne touchez pas les pointes métalliques des sondes.

Si la prise est destinée à un sèche-linge, une cuisinière, un chargeur de VE, un équipement CVC ou un outil d'atelier, il est plus sûr de la faire vérifier par un électricien qualifié. Une mauvaise hypothèse à haute tension peut être dangereuse.

Pouvez-vous tester une prise USB avec un multimètre ?

Vous pouvez tester une prise USB en vérifiant la tension CC à la sortie USB, mais cela ne vous dit qu'une partie de l'histoire. Un port USB-A normal fournit souvent environ 5 volts CC, tandis que les prises USB-C peuvent prendre en charge différents profils de charge.

Pour une vérification simple, réglez le multimètre sur la tension CC. Mesurez ensuite soigneusement la sortie USB sans court-circuiter les contacts.

Une lecture de tension de base ne prouve pas que la prise peut charger rapidement tous les appareils. Elle ne teste pas non plus la qualité du câble ou la négociation de charge. Si un téléphone se charge lentement, le problème peut être le câble, l'appareil ou le circuit de charge.

Pouvez-vous tester une prise automobile 12V avec un multimètre ?

Vous pouvez tester une prise automobile 12V en mesurant la tension CC entre le contact central et la coque extérieure. Ce type de prise est différent d'une prise murale domestique.

Réglez le multimètre sur la tension CC. La sonde rouge touche généralement le contact central. La sonde noire touche la coque métallique extérieure.

Une batterie de véhicule peut afficher environ 12 volts lorsque le moteur est arrêté. La lecture peut être plus élevée lorsque le moteur tourne car le système de charge est actif.

Si la prise n'a pas de tension, la cause peut être un fusible grillé, une prise endommagée ou un problème de câblage. Vérifiez le manuel du véhicule avant de remplacer un fusible.

Pouvez-vous tester une prise triphasée avec un multimètre ?

Une prise triphasée ne doit être testée que par une personne formée pour travailler sur ce système. Ces prises sont courantes dans les environnements commerciaux ou industriels et peuvent transporter une tension dangereuse.

Une prise triphasée n'est pas seulement une version plus grande d'une prise domestique. Elle peut impliquer plusieurs conducteurs sous tension, différentes relations de tension et des exigences spécifiques à l'équipement.

Un multimètre peut être utilisé pour les vérifications phase-phase et phase-terre, mais cela doit être fait avec le multimètre et l'équipement de protection appropriés. Certains travaux peuvent également nécessiter la vérification de la rotation de phase.

Si vous n'êtes pas formé aux systèmes triphasés, ne testez pas la prise vous-même. Appelez un électricien qualifié.

Que vous disent généralement les lectures de prises ?

Les lectures de prises donnent des indices sur l'alimentation et le câblage, mais elles ont besoin de contexte. Une lecture de tension seule peut ne pas expliquer tout le problème.

Ne continuez pas à tester par essais et erreurs si les lectures n'ont pas de sens. Coupez le circuit si vous pouvez le faire en toute sécurité, puis demandez à un électricien de l'inspecter.

Un testeur de prise est-il meilleur qu'un multimètre ?

Un testeur de prise est plus facile pour une vérification rapide, mais un multimètre donne des informations de tension plus détaillées. Ils sont utiles de différentes manières.

Un testeur de prise enfichable peut rapidement montrer les schémas de câblage courants sur une prise standard. Certains modèles peuvent également déclencher une prise GFCI pour une vérification fonctionnelle rapide.

Un multimètre vous permet de lire la tension réelle. C'est utile lorsque vous voulez voir si la tension est faible, manquante ou instable.

Aucun des deux outils ne peut prouver que tout ce qui se trouve derrière le mur est sûr. Une fausse terre, un câblage endommagé ou une connexion lâche peuvent nécessiter une inspection plus approfondie.

Quand devez-vous arrêter de tester et appeler un électricien ?

Vous devez arrêter de tester lorsque la prise présente des dommages, donne des lectures anormales ou vous rend incertain de ce qui se passe. Les problèmes électriques peuvent devenir graves même lorsque la prise fonctionne encore parfois.

Appelez un électricien si vous remarquez :

• Des marques de brûlure ou du plastique fondu
• Un bourdonnement provenant de la prise
• Une fiche qui semble lâche
• Une prise GFCI qui ne se réinitialise pas
• Un disjoncteur qui ne cesse de se déclencher
• Une tension qui change brusquement sous charge
• Une terre manquante ou douteuse

Vous devriez également demander de l'aide si la prise est près de l'eau et n'a pas de protection GFCI. Les règles électriques locales peuvent varier, et les travaux de remplacement doivent suivre le code adopté dans votre région.

Erreurs courantes à éviter lors du test d'une prise

L'erreur la plus courante est d'utiliser le mauvais réglage du multimètre. Une prise sous tension doit être testée en mode tension, et non en mode résistance ou continuité.

Une autre erreur grave est de laisser le cordon rouge dans le port de courant. Si vous placez les sondes sur une prise alors que le multimètre est configuré pour la mesure de courant, vous risquez de créer un court-circuit.

Ne retirez pas le couvercle de la prise pour une vérification de tension de base. Pour une prise standard, les fentes avant suffisent pour un test simple.

Ne testez pas une prise endommagée juste pour « voir ce qui se passe ». Si vous constatez des dommages causés par la chaleur ou des étincelles, la prise a déjà besoin d'attention.

Foire aux questions

Toutes les prises peuvent-elles être testées de la même manière ?

Non, toutes les prises ne doivent pas être testées de la même manière. Une prise domestique standard, une prise USB et une prise d'appareil 240V ont des types de tension et des points de sonde différents.

Quel réglage du multimètre dois-je utiliser pour une prise murale ?

Utilisez le mode de tension alternative pour une prise murale domestique standard. Il est généralement marqué V~ sur le multimètre.

Puis-je utiliser le mode continuité sur une prise ?

N'utilisez pas le mode continuité sur une prise sous tension. Le mode continuité est uniquement destiné aux circuits qui sont complètement hors tension.

Un multimètre peut-il prouver qu'une prise est mise à la terre ?

Un multimètre peut donner un indice utile sur la mise à la terre, mais il ne peut pas prouver entièrement que le système de mise à la terre est sûr. Certaines conditions de câblage dangereuses nécessitent une inspection plus approfondie.

Quelle est la méthode la plus sûre pour vérifier une prise GFCI ?

Utilisez les boutons TEST et RESET de la prise GFCI. Un multimètre peut confirmer si la tension est présente, mais il ne doit pas remplacer le test GFCI intégré.

Dois-je tester une prise 240V moi-même ?

Ne testez une prise 240V que si vous comprenez le type de prise, la tension attendue et les risques pour la sécurité. Si elle alimente un gros appareil ou équipement, il est plus sûr d'appeler un électricien.

Pourquoi ma prise affiche-t-elle une tension mais mon appareil ne fonctionne toujours pas ?

La prise peut tomber en panne sous charge, la fiche peut être desserrée ou l'appareil peut être défectueux. Une lecture de tension de base ne prouve pas toujours que la prise peut fournir de l'énergie de manière fiable.

Que dois-je faire si la lecture de la prise est anormale ?

Arrêtez d'utiliser la prise jusqu'à ce qu'elle soit vérifiée. Des lectures anormales peuvent indiquer des problèmes de câblage, des problèmes de mise à la terre ou une prise défectueuse.
