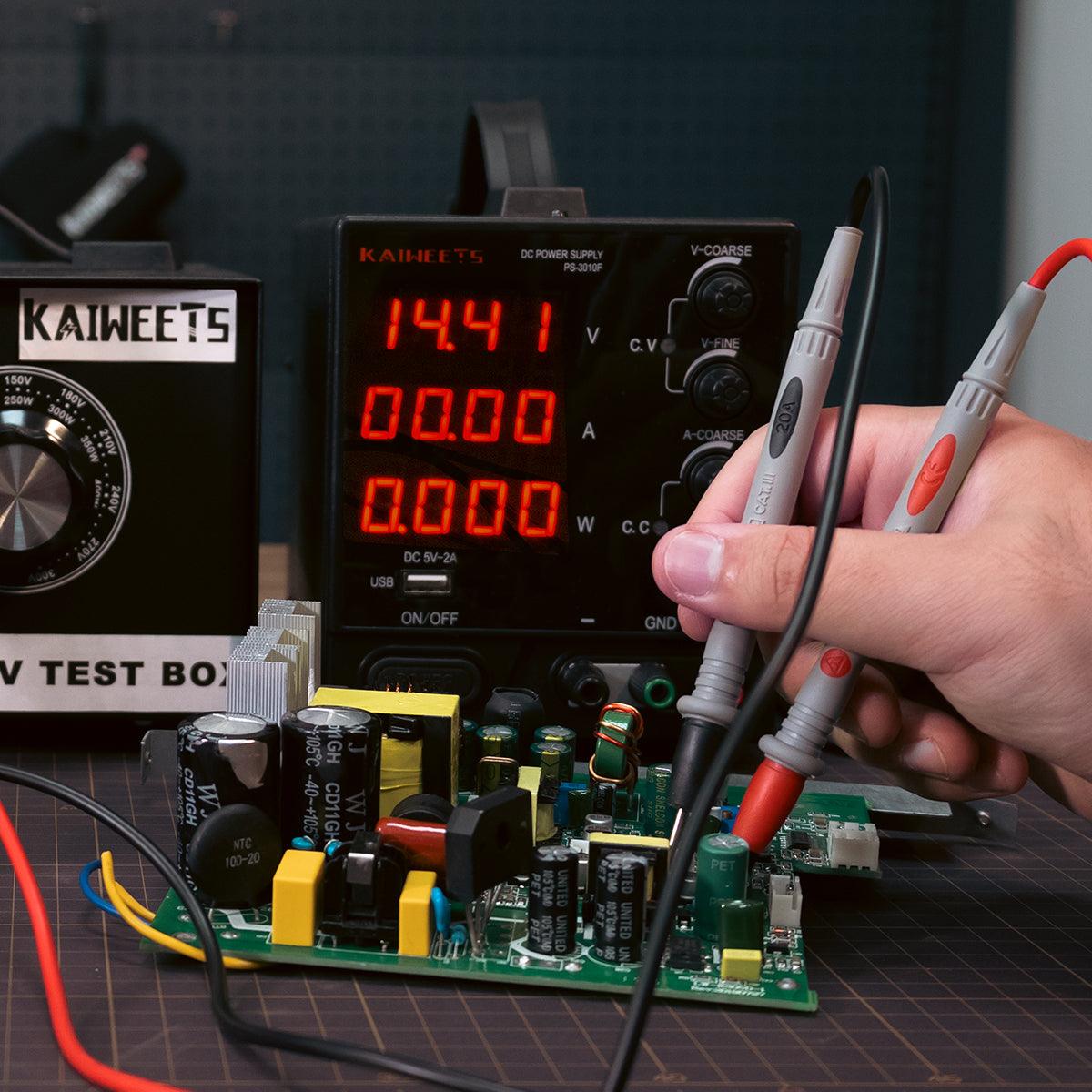

Qu'est-ce que l'alimentation CC

Une alimentation CC fournit du courant continu à un appareil, un circuit ou un composant électronique. En termes simples, elle tire l'énergie d'une source et fournit une sortie CC stable que l'appareil connecté peut utiliser en toute sécurité.

De nombreux appareils électroniques du quotidien utilisent l'alimentation CC en interne. Un adaptateur mural peut convertir le courant alternatif d'une prise domestique en courant continu pour un routeur ou un petit appareil. Un système de batterie peut également fournir du courant continu directement, tandis qu'un convertisseur CC-CC transforme une tension continue en une autre.

La bonne alimentation CC dépend de trois éléments fondamentaux : la tension, le courant et le type de charge que vous alimentez. Choisir la mauvaise alimentation peut entraîner un fonctionnement instable, une surchauffe ou des dommages permanents à l'appareil.

Qu'est-ce qu'une alimentation CC ?

Une alimentation CC est un appareil électrique qui produit du courant continu, généralement à une tension fixe ou réglable.

Le courant continu circule dans une seule direction. C'est différent du courant alternatif, qui change de direction de manière répétée. La plupart des foyers reçoivent du courant alternatif du réseau, mais de nombreux produits électroniques convertissent ce courant alternatif en courant continu avant que les circuits internes puissent l'utiliser.

Les alimentations CC se présentent sous plusieurs formes. Certaines sont de petits adaptateurs enfichables. D'autres sont intégrées dans les ordinateurs, les moniteurs et d'autres produits électroniques. Les alimentations de laboratoire réglables sont couramment utilisées pour la réparation, les tests et le développement de produits électroniques.

Comment fonctionne une alimentation CC ?

Une alimentation CC convertit généralement l'énergie entrante en une sortie CC contrôlée.

Pour une alimentation CA-CC, le processus comprend souvent la conversion de tension, le redressement, le filtrage et la régulation. Le redresseur transforme le CA en CC. Le filtre lisse la sortie. Le régulateur aide à maintenir la tension stable lorsque la charge change.

Certaines alimentations ne commencent pas avec l'alimentation CA. Un convertisseur CC-CC prend le courant continu d'une batterie, d'un système solaire ou d'une autre source CC et le transforme en une tension CC différente. C'est courant dans l'électronique portable, les véhicules et les systèmes embarqués.

Types courants d'alimentations CC

Les alimentations CC les plus courantes diffèrent par leur utilisation et le niveau de contrôle qu'elles offrent.

Adaptateurs muraux

Les adaptateurs muraux se branchent sur une prise CA et fournissent une sortie CC fixe. Ils sont courants pour les petits appareils qui nécessitent une tension spécifique, telle que 5V, 9V, 12V ou 24V.

Alimentations internes

Les alimentations internes sont intégrées au produit. L'alimentation d'un ordinateur de bureau, par exemple, convertit l'entrée CA en plusieurs sorties CC pour la carte mère et les lecteurs.

Alimentations de laboratoire CC

Les alimentations de laboratoire CC vous permettent de régler la tension et le courant. Elles sont utiles lors du test de circuits car vous pouvez régler la sortie avant de connecter la charge.

Convertisseurs CC-CC

Les convertisseurs CC-CC transforment une tension CC en une autre. Un convertisseur abaisseur (buck converter) abaisse la tension, tandis qu'un convertisseur élévateur (boost converter) l'augmente.

Où sont utilisées les alimentations CC ?

Les alimentations CC sont utilisées partout où les circuits électroniques nécessitent une tension CC contrôlée.

Les applications courantes comprennent :

• Électronique grand public et équipement informatique
• Éclairage LED et circuits de commande
• Systèmes alimentés par batterie et chargeurs
• Tests en laboratoire et réparation électronique
• Panneaux de contrôle industriels
• Équipement médical et scientifique

L'alimentation requise peut être très différente dans chaque cas. Un petit capteur peut n'avoir besoin que de quelques milliampères. Un moteur, un réchauffeur ou un système électronique plus grand peut nécessiter plusieurs ampères.

Comment choisir une alimentation CC

Pour choisir une alimentation CC, faites correspondre la tension de sortie, le courant nominal, le connecteur, la polarité et les exigences de sécurité à l'appareil que vous souhaitez alimenter.

Faites correspondre la tension de sortie

La tension de sortie doit correspondre aux exigences de l'appareil. Si un appareil est évalué pour 12 V CC, utilisez une alimentation 12 V CC, sauf si le fabricant autorise clairement une plage plus large.

L'utilisation d'une tension trop élevée peut endommager l'appareil. L'utilisation d'une tension trop faible peut provoquer des réinitialisations, des performances médiocres ou un fonctionnement instable.

Vérifiez le courant nominal

L'alimentation doit pouvoir fournir au moins autant de courant que l'appareil en a besoin.

Un courant nominal plus élevé est généralement acceptable si la tension est correcte. Par exemple, un appareil qui a besoin de 12 V 1 A peut normalement fonctionner avec une alimentation 12 V 2 A car l'appareil ne tire que le courant dont il a besoin. La tension doit toujours correspondre.

Confirmer la polarité et la taille du connecteur

La polarité est importante sur les fiches cylindriques CC et les connecteurs similaires. De nombreux adaptateurs utilisent une polarité centre-positif, mais ce n'est pas le cas de tous les appareils.

Vérifiez l'étiquette de l'appareil et celle de l'adaptateur. Assurez-vous également que la fiche s'insère correctement. Un connecteur lâche peut entraîner des pertes de puissance intermittentes.

Recherchez une régulation stable

Une alimentation CC régulée maintient la tension de sortie plus stable lorsque la charge change.

C'est important pour l'électronique sensible. Une mauvaise régulation ou une ondulation excessive peut provoquer du bruit, des lectures imprécises ou un comportement de circuit peu fiable.

Considérer la protection contre les limites de courant

Pour les travaux de test et de réparation, une alimentation de laboratoire avec limite de courant réglable est plus sûre qu'un simple adaptateur fixe.

La limite de courant n'impose pas de courant au circuit. Elle définit le courant maximum que l'alimentation autorisera. Si le circuit essaie de tirer trop de courant, l'alimentation réduit la sortie pour aider à protéger la charge.

Vérifier les marques de sécurité et les normes de produit

Pour les alimentations secteur, recherchez les marques de certification de sécurité applicables sur votre marché. Les exemples courants incluent UL, ETL, CSA, CE ou d'autres marques reconnues selon la région.

Pour de nombreux produits audio, vidéo, informatiques et de communication modernes, la norme IEC 62368-1 ou une version régionale de cette norme peut s'appliquer. L'exigence exacte dépend du type de produit et de l'endroit où il est vendu.

Penser à la taille, au refroidissement et à l'efficacité

Une alimentation compacte est plus facile à placer, mais elle nécessite tout de même un refroidissement adéquat. Ne couvrez pas les évents et ne placez pas l'appareil dans un endroit où la chaleur ne peut pas s'échapper.

L'efficacité est également importante. Une alimentation plus efficace gaspille moins d'énergie sous forme de chaleur, ce qui peut améliorer la fiabilité à long terme.

Précautions de sécurité pour l'utilisation d'une alimentation CC

Les alimentations CC sont généralement sûres lorsqu'elles sont utilisées correctement, mais un câblage incorrect ou des réglages erronés peuvent endommager l'équipement ou créer un risque de choc électrique et d'incendie.

1. Lisez l'étiquette de classification avant de connecter l'alimentation.
2. Assurez-vous que la tension de sortie correspond aux exigences de l'appareil.
3. Vérifiez la polarité avant d'utiliser une fiche cylindrique ou une pince crocodile.
4. Éteignez la sortie avant de connecter ou de déconnecter les fils.
5. Réglez d'abord une faible limite de courant lors de l'utilisation d'une alimentation de laboratoire.
6. Tenez les liquides éloignés de l'alimentation et des connexions.
7. N'utilisez pas l'alimentation si le cordon, le boîtier ou le connecteur est endommagé.
8. N'ouvrez pas l'alimentation à moins d'être qualifié pour l'entretenir.
9. Débranchez l'appareil avant de le nettoyer.
10. Cessez de l'utiliser si vous remarquez de la fumée, une odeur de brûlé ou une chaleur inhabituelle.

Faites preuve d'une prudence supplémentaire avec les batteries. Charger une batterie avec une tension, un courant ou une méthode de charge incorrects peut être dangereux. Utilisez un chargeur conçu pour la chimie de la batterie chaque fois que possible.

Pourquoi les maisons utilisent-elles le courant alternatif si de nombreux appareils électroniques ont besoin de courant continu ?

Les foyers reçoivent généralement du courant alternatif parce que le réseau électrique a été conçu autour de la production, de la distribution et des équipements domestiques compatibles avec le courant alternatif.

Cela ne signifie pas que le courant continu est absent de la maison. Les téléphones, ordinateurs portables, routeurs, pilotes LED et de nombreux appareils utilisent le courant continu en interne après que leurs alimentations ont converti le courant alternatif en tensions continues requises.

Le courant continu est également courant dans les batteries et les systèmes solaires. Cependant, un système de courant continu pour toute la maison nécessite des convertisseurs appropriés, une protection du câblage et des équipements conformes au code. Pour la plupart des maisons, le courant alternatif reste l'alimentation standard, tandis que les appareils individuels convertissent l'énergie selon les besoins.

Foire aux questions

À quoi sert une alimentation CC ?

Une alimentation CC fournit du courant continu à une tension fixe ou réglable. Elle permet à un appareil ou un circuit électronique de recevoir le type d'énergie dont il a besoin pour fonctionner.

Puis-je utiliser une alimentation CC avec plus d'ampères que nécessaire ?

Oui, si la tension et la polarité sont correctes. La valeur nominale du courant indique la quantité de courant que l'alimentation peut fournir. L'appareil tire ce dont il a besoin.

Puis-je utiliser un adaptateur de tension différente ?

Non, sauf si l'étiquette de l'appareil ou le manuel autorise clairement cette plage de tension. Une tension trop élevée peut endommager l'appareil, tandis qu'une tension trop faible peut le rendre instable.

Que se passe-t-il si la polarité CC est inversée ?

Une polarité inversée peut empêcher l'appareil de fonctionner et peut endommager les composants internes. Vérifiez toujours le symbole de polarité avant d'utiliser un adaptateur de remplacement.

Qu'est-ce que la tension constante et le courant constant ?

Le mode tension constante maintient la tension de sortie stable. Le mode courant constant limite le courant et laisse la tension chuter si nécessaire pour rester dans cette limite.

Une alimentation à découpage est-elle mauvaise pour l'électronique ?

Non. De nombreuses alimentations CC modernes sont des conceptions à découpage. Une bonne alimentation à découpage peut être efficace, compacte et fiable. Pour les tests très sensibles au bruit, les spécifications d'ondulation et de bruit deviennent plus importantes.

Conclusion

Une alimentation CC est un élément de base, mais important, de l'électronique moderne. Il peut s'agir d'un simple adaptateur mural, d'une alimentation interne, d'un convertisseur CC-CC ou d'une unité de laboratoire réglable.

Lorsque vous en choisissez une, commencez par la puissance nominale de l'appareil. Faites correspondre la tension, confirmez l'exigence de courant et vérifiez la polarité du connecteur. Pour tester les circuits, choisissez une alimentation de laboratoire avec protection contre les limites de courant afin de pouvoir alimenter le circuit plus en toute sécurité.
