Le rapport cyclique indique la proportion de temps pendant laquelle un signal est actif pour chaque période. Si votre multimètre numérique dispose d'une fonction Hz/%, il peut généralement mesurer directement le rapport cyclique sur de nombreux signaux à ondes carrées ou PWM.
Ceci est différent de la mesure de la tension AC ou DC. Une lecture du rapport cyclique concerne le temps, et non seulement le niveau de tension. Pour un dépannage rapide, un multimètre peut être très utile. Pour la forme d'onde détaillée, un oscilloscope reste le meilleur outil.
Qu'est-ce que le rapport cyclique ?
Le rapport cyclique est le pourcentage d'un cycle complet pendant lequel un signal reste dans son état actif. Dans la plupart des circuits PWM, l'état actif signifie la partie haute de l'impulsion.
La formule de base est :
Rapport cyclique (%) = (temps ON ÷ période totale) × 100
Par exemple, si un signal est ACTIF pendant 2 millisecondes sur une période de 10 millisecondes, le rapport cyclique est de 20 %.
Un rapport cyclique de 50 % signifie que le signal est ACTIF pendant la moitié de chaque cycle. Un rapport cyclique de 100 % signifie que le signal reste actif tout le temps.
Tout multimètre numérique peut-il mesurer le rapport cyclique ?
Non. Un multimètre numérique doit avoir une fonction de fréquence ou de rapport cyclique pour mesurer directement le rapport cyclique.
Sur de nombreux appareils, cette fonction est marquée Hz, % ou Hz%. Certains appareils nécessitent d'appuyer sur un bouton de fonction secondaire après avoir sélectionné le mode fréquence. Un appareil de base qui ne mesure que la tension, la résistance et le courant peut ne pas prendre en charge les lectures de rapport cyclique.

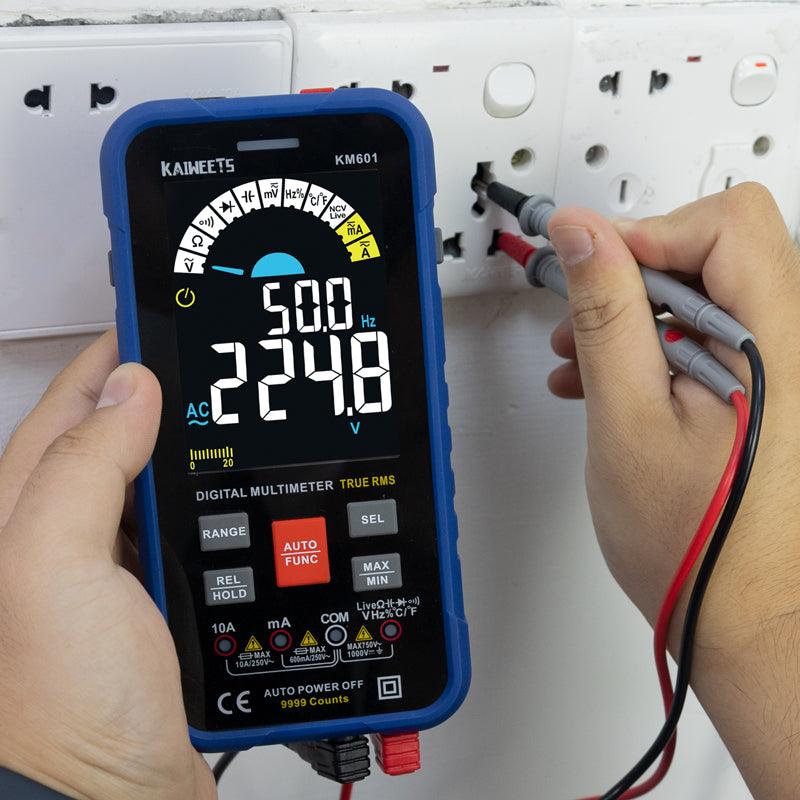

Les multimètres portables sont courants pour les vérifications sur le terrain car ils sont portables. Les multimètres de table peuvent offrir une plus grande précision, mais ils sont moins pratiques pour un dépannage rapide.
Que vérifier avant de mesurer le rapport cyclique ?
Avant de mesurer le rapport cyclique, assurez-vous que le signal est sûr pour l'appareil et adapté à sa plage de fréquences. Les mêmes habitudes de base abordées dans ce guide sur comment utiliser un multimètre s'appliquent ici : utilisez la bonne prise d'entrée, choisissez le bon mode et respectez les limites nominales de l'appareil.
- Fonction de l'appareil : Assurez-vous que l'appareil dispose d'un mode Hz/% ou rapport cyclique.
- Prise d'entrée : Utilisez la prise d'entrée de tension ou de fréquence, pas la prise de courant.
- Type de signal : Le rapport cyclique est le plus utile pour les signaux à ondes carrées et PWM.
- Niveau de tension : Restez dans les limites d'entrée nominales de l'appareil.
- Plage de fréquences : Vérifiez le manuel si la lecture est instable ou manquante.
Ne sondez pas un circuit sous tension à haute énergie à moins d'être formé pour le faire et que votre appareil, vos sondes et votre méthode de test soient correctement calibrés pour le travail.
Comment mesurer le rapport cyclique avec un multimètre numérique ?
Vous mesurez le rapport cyclique en sélectionnant le mode Hz/% de l'appareil, en connectant les fils au signal et au point de référence, et en lisant le pourcentage sur l'affichage.
- Insérez le fil de test noir dans la prise COM.
- Insérez le fil de test rouge dans la prise d'entrée VΩ ou Hz.
- Tournez le cadran sur le réglage de fréquence.
- Appuyez sur le bouton de fonction jusqu'à ce que l'affichage indique % si votre appareil l'exige.
- Connectez la sonde noire à la masse du circuit ou au point de référence.
- Connectez la sonde rouge à la sortie du signal.
- Mettez le circuit sous tension et laissez le signal fonctionner normalement.
- Lisez le pourcentage du rapport cyclique sur l'affichage.
Si le nombre varie, vérifiez d'abord la connexion de la sonde. Un signal bruyant, une impulsion faible ou un mauvais point de référence peuvent également provoquer des lectures instables.
Comment calculer manuellement le rapport cyclique ?
Vous calculez le rapport cyclique en divisant le temps ON par la période totale, puis en multipliant le résultat par 100.
Rapport cyclique (%) = (durée d'impulsion ÷ période) × 100
La durée d'impulsion est le temps actif de l'impulsion. La période est le temps d'un cycle complet.
Par exemple, un signal avec un temps ON de 5 ms et une période de 20 ms a un rapport cyclique de 25 %.
(5 ms ÷ 20 ms) × 100 = 25 %
Cette méthode est facile si vous connaissez déjà les valeurs de temps. Lors d'un dépannage réel, un multimètre avec mode rapport cyclique ou un oscilloscope est généralement plus rapide.
Peut-on calculer le rapport cyclique à partir de la tension ?
Vous ne devez pas calculer le rapport cyclique à partir de la tension à moins que la forme d'onde et les niveaux de tension ne soient clairement connus.
Pour un signal PWM idéal avec un niveau bas et un niveau haut connus, la tension moyenne peut donner une estimation approximative du rapport cyclique. Dans ce cas, la relation est :
Rapport cyclique (%) = [(tension moyenne − tension basse) ÷ (tension haute − tension basse)] × 100
Par exemple, si un signal PWM de 5 V commute entre 0 V et 5 V, une tension moyenne proche de 2,5 V suggère un rapport cyclique d'environ 50 %.
Ce raccourci peut être trompeur sur des circuits réels. Le filtrage, le bruit, la réponse de l'appareil et les formes d'onde non carrées peuvent tous affecter la lecture de tension. Lorsque la précision est importante, utilisez la fonction de rapport cyclique de l'appareil ou vérifiez le signal sur un oscilloscope.
Qu'est-ce qui détermine le rapport cyclique ?
Le rapport cyclique est déterminé par la largeur d'impulsion active par rapport à la période totale.
| Facteur | Comment il affecte le rapport cyclique |
|---|---|
| Largeur d'impulsion | Un temps ON plus long augmente le rapport cyclique si la période reste la même. |
| Période | Une période plus longue réduit le rapport cyclique si le temps ON reste le même. |
| Fréquence | La fréquence seule ne détermine pas le rapport cyclique. Elle indique seulement la fréquence de répétition du cycle. |
| Amplitude | L'amplitude ne définit pas le rapport cyclique, mais elle peut influencer si l'appareil détecte le signal. |
C'est pourquoi le timing du signal original est plus important que la hauteur de la tension lorsque l'on discute du rapport cyclique.
Quelle est la différence entre le rapport cyclique, la fréquence et la largeur d'impulsion ?
Le rapport cyclique, la fréquence et la largeur d'impulsion décrivent différentes parties du même signal répétitif.
| Terme | Signification | Exemple |
|---|---|---|
| Rapport cyclique | Le pourcentage d'un cycle qui est actif. | 40 % |
| Largeur d'impulsion | Le temps pendant lequel le signal reste actif sur un cycle. | 4 ms |
| Fréquence | Le nombre de cycles par seconde. | 250 Hz |
| Période | Le temps nécessaire pour un cycle complet. | 4 ms |
Un signal peut avoir le même rapport cyclique à différentes fréquences. Par exemple, un rapport cyclique de 50 % signifie simplement un temps ON et OFF égal au sein de chaque cycle.
Où le rapport cyclique est-il utilisé ?
Le rapport cyclique est couramment utilisé lorsqu'un circuit contrôle la puissance de sortie moyenne en commutant rapidement.
- Contrôle de la vitesse du moteur : Un rapport cyclique plus élevé envoie généralement plus de puissance moyenne au moteur.
- Gradation des LED : Un rapport cyclique plus faible peut rendre la lumière plus faible.
- Signaux de commande : Certains capteurs et modules utilisent le timing des impulsions pour envoyer des informations.
Dans ces cas, le circuit peut commuter complètement ON et OFF très rapidement. La charge connectée répond à l'effet moyen.
Pourquoi ma lecture du rapport cyclique est-elle erronée ou instable ?
Une lecture erronée du rapport cyclique provient généralement d'un mauvais réglage de l'appareil, d'un signal faible ou d'un signal qui se trouve en dehors de la plage de mesure de l'appareil.
| Problème | Cause probable | Que faire |
|---|---|---|
| L'appareil affiche la tension au lieu du %. | L'appareil n'est pas en mode rapport cyclique. | Sélectionnez le mode Hz/% ou appuyez sur le bouton de fonction secondaire. |
| La lecture varie. | Le signal est bruyant ou le contact de la sonde est mauvais. | Vérifiez le point de masse et utilisez une connexion plus stable. |
| L'affichage ne montre aucune lecture. | La fréquence ou la tension peut être en dehors de la plage de l'appareil. | Vérifiez le manuel de l'appareil et le niveau du signal. |
| La valeur semble inversée. | Le circuit peut utiliser un signal actif bas. | Confirmez si l'impulsion est active haute ou active basse. |
| Le nombre ne correspond pas au comportement du circuit. | La forme d'onde n'est peut-être pas une onde carrée propre. | Utilisez un oscilloscope pour voir la forme d'onde réelle. |
Quand utiliser un oscilloscope à la place ?
Vous devez utiliser un oscilloscope lorsque vous avez besoin de voir la forme d'onde réelle, et pas seulement un seul chiffre de rapport cyclique.
Un multimètre est utile pour des vérifications rapides. Il peut vous indiquer si un signal PWM est présent et si le rapport cyclique change approximativement comme prévu.
Un oscilloscope est meilleur lorsque le signal présente des oscillations, des flancs lents, des décrochages ou du bruit. Il aide également lorsque vous avez besoin de confirmer le temps de montée, le temps de descente, la largeur d'impulsion ou le timing exact.
Foire aux questions
Comment déterminer le rapport cyclique ?
Vous déterminez le rapport cyclique en comparant le temps ON au temps total du cycle. Divisez le temps ON par la période, puis multipliez par 100.
Rapport cyclique (%) = (temps ON ÷ période totale) × 100
Le rapport cyclique est-il le même que la fréquence ?
Non. La fréquence indique combien de cycles se produisent par seconde, tandis que le rapport cyclique indique la proportion de chaque cycle qui est active.
Un signal de 100 Hz et un signal de 1 kHz peuvent tous deux avoir un rapport cyclique de 50 %.
Un multimètre peut-il mesurer le rapport cyclique PWM ?
Oui, un multimètre peut mesurer le rapport cyclique PWM s'il dispose d'une fonction de rapport cyclique et si le signal PWM se trouve dans la plage prise en charge par l'appareil.
Si le signal PWM est très rapide, très faible ou fortement déformé, la lecture peut ne pas être fiable.
Pourquoi le rapport cyclique est-il important ?
Le rapport cyclique est important car il affecte la quantité de puissance moyenne ou d'action de contrôle qu'un signal de commutation délivre.
Dans un circuit moteur PWM, par exemple, un rapport cyclique plus élevé signifie généralement qu'une plus grande puissance moyenne est appliquée au moteur.
Que signifie un rapport cyclique de 50 % ?
Un rapport cyclique de 50 % signifie que le signal est actif pendant la moitié de chaque cycle et inactif pendant l'autre moitié.
Pour une onde carrée propre, cela produit des temps hauts et bas égaux.
