Qu'est-ce qu'un localisateur de disjoncteurs ?

L'un des défis courants auxquels sont confrontés les électriciens débutants est d'identifier le bon disjoncteur pour une prise ou un luminaire. Comme les panneaux de disjoncteurs modernes abritent un éventail de disjoncteurs et de fusibles qui contrôlent différents ensembles de prises, il est souvent difficile d'identifier le disjoncteur correct qui contrôle un appareil particulier.

Dans la plupart des cas, les électriciens et les propriétaires n'ont d'autre choix que de procéder par tâtonnements, ce qui implique de couper chaque disjoncteur ou fusible. C'est là que les détecteurs de disjoncteurs viennent à la rescousse.

Qu'est-ce qu'un détecteur de disjoncteur ?

Un détecteur de disjoncteur, également connu sous le nom de localisateur de disjoncteur, est un outil électrique spécialisé conçu pour déterminer rapidement et en toute sécurité quel disjoncteur de votre panneau contrôle une prise, un luminaire ou un appareil spécifique.

Au lieu de s'appuyer sur la méthode inefficace « essai-erreur » — où une personne actionne les disjoncteurs un par un pendant qu'une autre vérifie si le courant est coupé — cet outil élimine les suppositions et réduit le risque de couper accidentellement des circuits critiques.

Si votre panneau de disjoncteurs n'est pas étiqueté — ou si les étiquettes n'ont aucun sens — cet appareil vous évite de déclencher les disjoncteurs un par un juste pour trouver le bon.

Composants principaux et principe de fonctionnement

La plupart des détecteurs de disjoncteurs utilisent un système en deux parties : un émetteur et un récepteur, qui fonctionnent ensemble pour détecter le signal électrique. Il suffit de brancher l'émetteur dans la prise que vous voulez tracer, puis d'utiliser le récepteur au niveau du panneau de disjoncteurs pour scanner jusqu'à ce qu'il identifie le bon disjoncteur.

En bref, cela rend tout le processus de recherche du bon disjoncteur plus rapide, plus facile et beaucoup moins frustrant.

• Articles connexes : Comment fonctionne un détecteur de disjoncteur ?

Émetteur

L'émetteur est la partie que vous branchez dans la prise pour laquelle vous essayez de trouver le bon disjoncteur. Bien que certains modèles avancés comme le KAIWEETS KT301P incluent une batterie intégrée pour alimenter des fonctionnalités supplémentaires comme l'écran LCD, l'émetteur nécessite toujours une prise sous tension pour fonctionner correctement. Lorsqu'il est branché dans une prise, il envoie un signal au récepteur pour l'identification du disjoncteur.

Récepteur

Le récepteur est l'autre partie d'un détecteur de disjoncteur. Il reçoit un signal de l'émetteur au niveau du tableau de disjoncteurs.

Le récepteur est déplacé sur les disjoncteurs ou les fusibles du panneau et émet un bip lorsqu'il passe sur le disjoncteur ou le fusible qui transporte le signal de l'émetteur connecté à l'une de ses prises. Il est toutefois à noter que certains récepteurs clignotent au lieu de biper lorsqu'ils trouvent le bon disjoncteur, tandis que d'autres font les deux.

Types de détecteurs de disjoncteurs

Différents modèles de détecteurs de disjoncteurs sont conçus pour des systèmes électriques spécifiques ou des cas d'utilisation particuliers. Il existe quatre types principaux :

1. Détecteur de disjoncteur AC standard (Le plus courant)

• Application : Convient aux prises de courant standard 120V / 240V, comme celles que l'on trouve dans les maisons et les bureaux.
• Fonctionnement : Branchez l'émetteur dans la prise cible, puis utilisez le récepteur au panneau de disjoncteurs pour scanner.
• Cas d'utilisation idéal : Environnements résidentiels ou commerciaux quotidiens — pour localiser le disjoncteur qui contrôle les prises, les lampes ou les petits appareils.

2. Traceurs de luminaires / circuits

• Application : Utilisé pour les appareils difficiles d'accès comme les plafonniers, les ventilateurs ou l'éclairage encastré, où aucune prise directe n'est disponible.
• Fonctionnement : Coupez d'abord l'alimentation du luminaire. Débranchez les fils et connectez directement l'émetteur au câblage du luminaire. Rétablissez brièvement l'alimentation, puis scannez au panneau de disjoncteurs.
• Note de sécurité : Nécessite des connaissances de base en câblage pour éviter les chocs électriques. Suivez toujours les mesures de sécurité (par exemple, testez les fils avec un testeur de tension avant de les manipuler).

3. Localisateurs de disjoncteurs GFCI

• Caractéristique spéciale : Conçu spécifiquement pour les prises GFCI que l'on trouve couramment dans les cuisines, les salles de bain ou les zones extérieures.
• Principal avantage : Certains modèles peuvent à la fois localiser le bon disjoncteur et tester si la prise GFCI fonctionne correctement — par exemple, en déclenchant le mécanisme de protection pour vérifier qu'il coupe l'alimentation.

4. Traceurs professionnels avancés

• Fonctionnalités : Équipés de fonctions supplémentaires telles que le test de continuité (pour vérifier si les fils sont coupés), la détection de tension (pour identifier les fils sous tension) et d'autres capacités de diagnostic pour les systèmes complexes.

Quand utiliser un détecteur de disjoncteur ?

De nombreux scénarios rendent un détecteur de disjoncteur extrêmement utile — que vous soyez en train de résoudre un problème, de faire des rénovations ou simplement d'essayer de mieux comprendre l'installation électrique de votre maison.

Par exemple, si votre panneau ne comporte pas d'étiquettes (ou si elles sont confuses), un détecteur de disjoncteur vous aide à identifier quel interrupteur contrôle quelle prise, quel luminaire ou quel appareil. C'est particulièrement utile dans les maisons anciennes ou les espaces récemment rénovés où les circuits ne suivent pas un schéma clair.

Lorsque vous remplacez une prise cassée ou ajoutez un nouveau luminaire, vous pouvez identifier instantanément le bon disjoncteur sans tâtonner. C'est également parfait pour étiqueter correctement votre panneau — ce qui peut vous faire gagner, à vous ou aux futurs propriétaires, des heures.

Même les circuits d'éclairage — parfois plus difficiles à tracer — peuvent être identifiés à l'aide d'adaptateurs permettant à l'émetteur de se connecter via une douille.

Si vous travaillez seul, cela vous évite les allers-retours au tableau. Et dans des systèmes plus complexes, comme les bâtiments commerciaux, cela vous évite de couper accidentellement des équipements importants.

Qui utilise un détecteur de disjoncteur ?

Un détecteur de disjoncteur ne se limite pas à un seul type d'utilisateur — il est pratique pour les professionnels et les utilisateurs occasionnels. Les groupes typiques comprennent :

Électriciens et ingénieurs de maintenance

Utilisent les détecteurs de disjoncteurs pour localiser rapidement les disjoncteurs défectueux dans le panneau, évitant les coupures de courant accidentelles qui pourraient perturber la production. Ils sont également précieux lors des étapes de réception et d'inspection électrique, aidant à vérifier la précision du câblage. Dans des environnements complexes, des fonctionnalités telles que le réglage automatique de la sensibilité rendent l'outil encore plus fiable.

Propriétaires, bailleurs et gestionnaires immobiliers

Sont fréquemment confrontés à des déclenchements de disjoncteurs ou à des mises à niveau dans des maisons, des appartements ou des complexes résidentiels. Un détecteur de disjoncteur les aide à tracer les circuits avec précision, à étiqueter correctement les panneaux et même à effectuer des vérifications de réception lors de rénovations ou de transferts de propriété.

Directeurs d'usine et de site

S'appuient sur les détecteurs de disjoncteurs pour dépanner les machines, les lignes de production et d'autres systèmes industriels. Ces scénarios nécessitent souvent des outils compatibles avec des plages de tension plus larges (telles que 90V–120V) et résistants aux interférences.

Bricoleurs et entrepreneurs

Utilisent les détecteurs de disjoncteurs pour des rénovations sûres, l'installation de luminaires, les inspections à domicile ou des projets généraux — le tout sans les tâtonnements constants liés au déclenchement des disjoncteurs.

Traceur de câbles vs. détecteur de disjoncteur : quelle est la différence ?

Beaucoup de bricoleurs confondent les détecteurs de disjoncteurs avec les traceurs de câbles. L'idée fausse est que les deux appareils fonctionnent de la même manière. Ce n'est pas vrai, bien que les deux outils soient utilisés en diagnostic électrique, ils servent à des fins différentes.

Un détecteur de disjoncteur vous aide à identifier quel disjoncteur contrôle une prise ou un luminaire alimenté. Un traceur de câbles, en revanche, est conçu pour suivre le chemin physique des fils, qu'ils soient sous tension ou non — utile pour localiser les ruptures de fil ou tracer le câblage caché derrière les murs.

Comment choisir le bon détecteur de disjoncteur

Choisir le bon détecteur de disjoncteur peut être une tâche ardue, car de nombreux facteurs jouent un rôle important. Des facteurs tels que la précision, la facilité d'utilisation, la plage de tension et les fonctions supplémentaires sont tous cruciaux pour choisir le bon détecteur de disjoncteur.

Précision

Un détecteur de disjoncteur de haute précision vous permet de compter en toute confiance sur votre localisateur de disjoncteur pour localiser le bon disjoncteur. Identifier le bon disjoncteur rend votre travail plus facile, plus rapide et plus fluide.

Facilité d'utilisation

Avant de vous engager sur un détecteur de disjoncteur, vérifiez sa facilité d'utilisation. Est-ce que le détecteur est facile à utiliser ?

Vérifiez si le détecteur de disjoncteur que vous envisagez est livré avec tous les accessoires dont vous avez besoin pour effectuer le test. Par exemple, un produit avec un adaptateur de prise signifie que vous pouvez utiliser votre appareil sur un luminaire sans accessoire de rechange.

Plage de tension

Il est important de noter que les détecteurs de disjoncteurs ont des plages de tension différentes. Fondamentalement, les disjoncteurs résidentiels sont dans la plage de 90-120V et peuvent également être utilisés sur certains systèmes électriques commerciaux. Cependant, il existe également des modèles de détecteurs de disjoncteurs industriels évalués jusqu'à 277V.

Par conséquent, assurez-vous que votre appareil est compatible avec le type de système électrique avec lequel vous travaillez.

Fonctions supplémentaires

Alors que les détecteurs de base ne peuvent que trouver le bon disjoncteur pour une prise, les modèles avancés offrent davantage de fonctions, telles que les tests NCV et GFCI. La fonction de test de tension sans contact (NCV) est une fonctionnalité qui vous permet d'utiliser le récepteur sur les disjoncteurs sans contact direct avec eux et d'inspecter l'état du câblage du système électrique avec des résultats précis.

Exemple de détecteur de disjoncteur bien équilibré

Si vous recherchez un détecteur de disjoncteur répondant à tous les critères clés, le KAIWEETS KT301P est un choix fiable. Le Détecteur de disjoncteur KAIWEETS KT301P inclut toutes les fonctions clés attendues — mode NCV, test GFCI et vérification de câblage — ainsi que des fonctionnalités supplémentaires qui le distinguent :

• Écran LCD avec maintien des valeurs
• Lampe de poche intégrée pour une utilisation en faible luminosité
• Indicateurs LED pour la clarté du câblage
• Numérisation rapide et précise avec retour visuel et sonore
• Mallette de transport robuste pour un rangement et un transport faciles

C'est un outil puissant et convivial, idéal pour les applications résidentielles et commerciales.

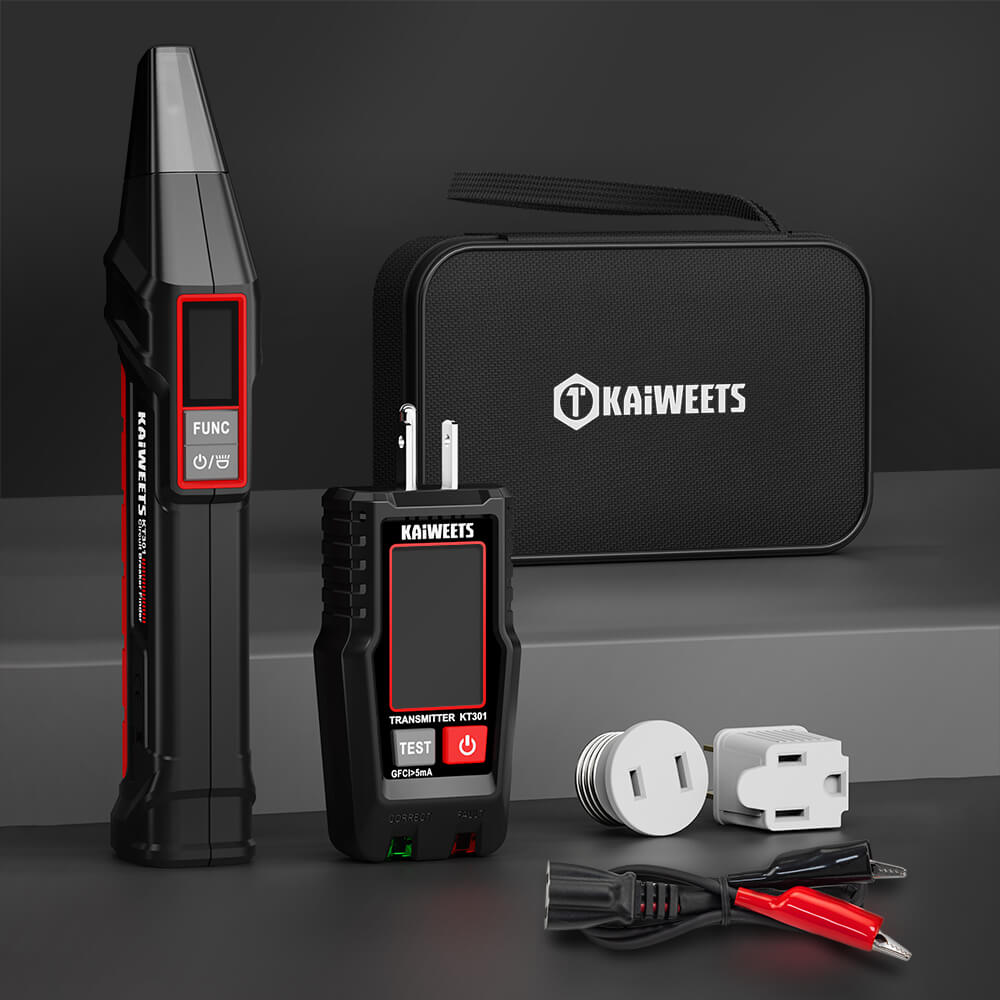

Détecteur de disjoncteur KAIWEETS KT301P

Le KAIWEETS KT301P est un appareil 3 en 1 qui combine un localisateur numérique de disjoncteurs, un testeur de prises et un testeur de GFCI. Il dispose d'un écran LCD, d'un mode NCV pour la détection de tension sans contact et d'une lampe de poche intégrée pour des travaux électriques sûrs et efficaces.

En savoir plus

Spécifications et fonctionnalités complètes.

FAQs

Les détecteurs de disjoncteurs en valent-ils la peine ?

Oui, les détecteurs de disjoncteurs en valent la peine. En tant que bricoleur, vous aurez occasionnellement besoin de l'appareil pour réparer une prise ou changer un luminaire. Cependant, un détecteur de disjoncteur est un incontournable pour tout électricien, qu'il soit débutant ou professionnel.

Les détecteurs de disjoncteurs sont-ils sûrs ?

Les détecteurs de disjoncteurs sont sûrs à utiliser, même sans expérience préalable avec l'outil. Étant donné que l'utilisation de cet outil électrique ne nécessite pas de contact direct avec un composant du câblage électrique, il est sûr à utiliser.

De même, l'utilisation de l'appareil pour localiser le bon disjoncteur signifie que vous pouvez couper le bon circuit pour travailler sans perturber les autres circuits du système électrique.

Puis-je utiliser un détecteur de disjoncteur sur un circuit hors tension ?

Non, vous ne pouvez pas utiliser un détecteur de disjoncteur sur un circuit hors tension. L'émetteur doit être branché sur une prise alimentée pour générer un signal. Avec un circuit hors tension, l'émetteur manque de puissance pour fonctionner et ne générera pas de signal.

Quelle est la différence entre les détecteurs de circuit bon marché et professionnels ?

Bien que les détecteurs de disjoncteurs bon marché soient alléchants car ils sont extrêmement abordables, ils manquent de précision et de longévité. Inversement, les disjoncteurs professionnels offrent une plus grande précision, un meilleur filtrage du signal et une meilleure réjection des interférences.

Quelle est la précision des détecteurs de disjoncteurs ?

La précision d'un disjoncteur dépend du circuit électrique sur lequel il est utilisé. Un disjoncteur de haute qualité typique est précis à 95-99 % lorsqu'il est utilisé sur un circuit électrique en bon état de fonctionnement. Bien que la précision dépende de l'étalonnage de l'appareil, des conditions du circuit et des niveaux d'interférence, l'utilisation correcte de votre détecteur de disjoncteur contribuera à optimiser la précision de votre test.
