So verwenden Sie einen Sicherungsautomatenfinder

Ein Hausbesitzer, der kürzlich unser Testgerät benutzt hat, berichtete, wie schwierig es war, die Sicherungen in seinem umgebauten Haus aufgrund ungenauer Beschriftung zu identifizieren.

Das manuelle Umschalten der Sicherungen war nicht nur mühsam, sondern führte auch zu Stromausfällen bei Geräten, die nicht abgeschaltet werden sollten. Mit einem Sicherungenfinder konnten sie den Vorgang endlich beschleunigen und das Risiko versehentlicher Stromausfälle beseitigen.

Der Hausbesitzer teilte uns außerdem mit, dass er sich eine detailliertere Schritt-für-Schritt-Anleitung wünsche – etwas, das ihm helfen könnte, zu überprüfen, ob er das Gerät richtig benutzt oder wichtige Sicherheitshinweise übersieht.

Wenn Sie sich jemals gefragt haben, ob Sie einen Sicherungsautomatenfinder richtig verwenden – oder wenn Sie einfach nur sichergehen wollen, dass Sie das Beste daraus herausholen – dann ist dieser Leitfaden genau das Richtige für Sie.

Egal, ob Sie ein handwerklich begabter Hausbesitzer oder ein professioneller Elektriker sind, wir begleiten Sie durch jeden Schritt des Prozesses, damit Sie schnell, sicher und mit Zuversicht arbeiten können.

So verwenden Sie einen Sicherungsautomatenfinder in 5 Schritten

Bevor wir beginnen, ist es wichtig, die beiden Hauptbestandteile eines Sicherungsautomatenfinders zu verstehen:

Sender:

• Wird an die Steckdose, die Leuchte oder das Gerät angeschlossen, das Sie verfolgen möchten.
• Sendet ein Signal durch den Stromkreis

Empfänger:

• Wird am Sicherungskasten verwendet
• Erkennt das vom Sender ausgesendete Signal, wenn dieser sich in der Nähe des richtigen Leistungsschalters befindet.

Sobald Sie mit diesen beiden Komponenten vertraut sind, wird die Verwendung eines Sicherungsautomatenfinders zu einer einfachen und effizienten Aufgabe.

Wir können nun Schritt für Schritt die Verwendung eines Leitungsschutzschalter-Finders anhand des KAIWEETS KT301P nachvollziehen.

Schritt 1: Stecken Sie den Sender in die Steckdose

Um Ihren Sicherungsautomaten zu verwenden, schalten Sie den Sender mit dem Schalterknopf ein. Dadurch leuchtet die Kontrollleuchte auf. Stecken Sie das Gerät anschließend in die Steckdose, die zu dem Sicherungsautomaten passen soll. Sobald der Sender in die Steckdose gesteckt wird, leuchtet die helle LED-Leuchte automatisch auf und zeigt damit die Betriebsbereitschaft an. Zusätzlich wird die aktuelle Spannung des Stromkreises auf dem LCD-Display angezeigt, sodass Sie weitere Informationen zum Stromkreis erhalten.

Schritt 2: Schalten Sie den Empfänger ein.

Nachdem der Sender angeschlossen ist und ein Signal aussendet, empfangen Sie das Signal am Sicherungskasten.

Schalten Sie zunächst den Empfänger mit dem Ein-/Ausschalter ein. Durch das Einschalten des Empfängers werden wichtige Geräteinformationen angezeigt, wie z. B. die Signalempfindlichkeit und der Batteriestand.

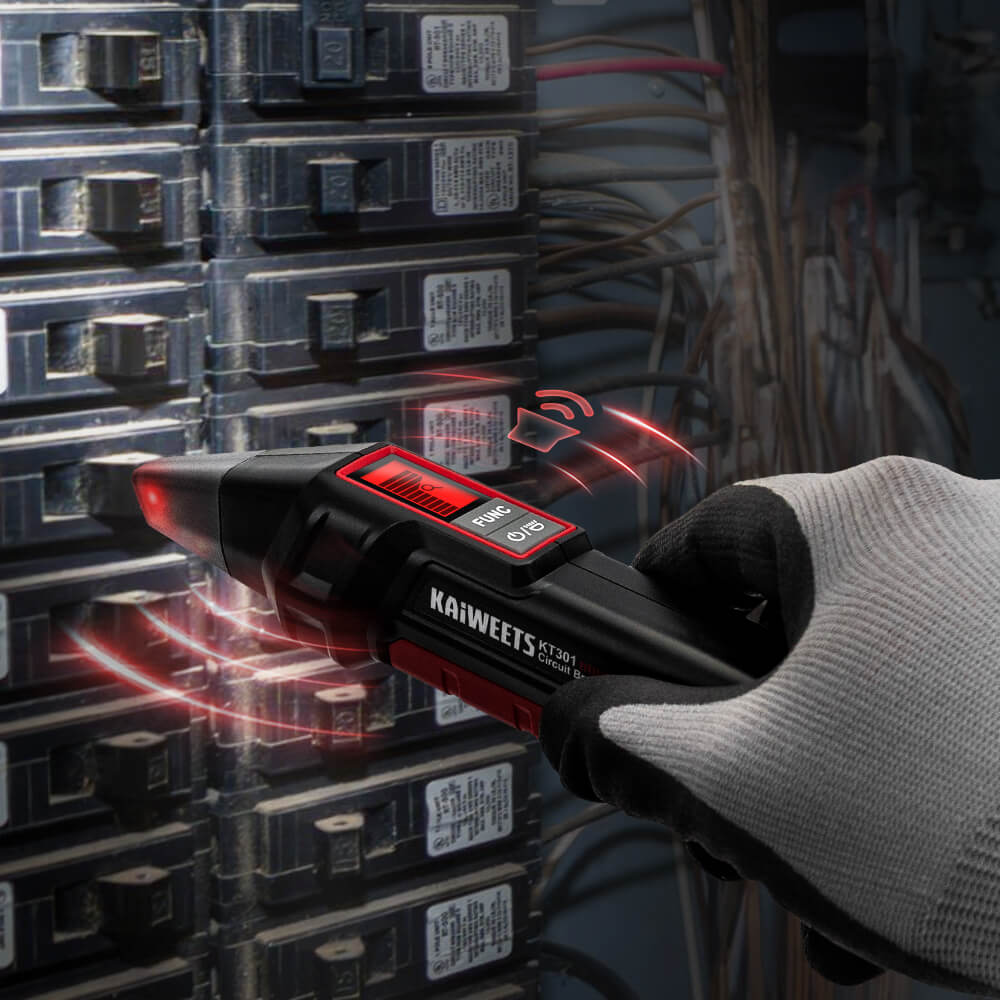

Schritt 3: Führen Sie den ersten Scan durch (Lernmodus)

Starten Sie den ersten Scan, indem Sie kurz die Taste „FUNC“ drücken, um den Empfänger in den Lernmodus zu versetzen. In diesem Modus beginnt der Empfänger, die Signalmuster des Sicherungskastens zu erfassen. Bewegen Sie den Empfänger langsam über die Sicherungsautomaten, wobei der Sensor direkt darauf gerichtet sein muss. Während des gesamten Scans hören Sie einen Dauerton. Sobald Sie einen potenziell passenden Sicherungsautomaten erreichen, erhöht sich die Signalstärke auf dem Display, die Kontrollleuchte leuchtet rot und die Pieptöne werden schneller. Diese Anzeichen helfen Ihnen, den wahrscheinlichen Sicherungsautomaten einzugrenzen, bestätigen ihn aber noch nicht – ein zweiter Scan ist erforderlich, um den richtigen Sicherungsautomaten zu verifizieren.

Wenn Sie in einem dunklen Bereich arbeiten, schalten Sie das Licht durch kurzes Drücken der Lichttaste am Empfänger ein. Der NCV-Modus ermöglicht Ihnen außerdem das Scannen des Schaltschranks, ohne dass der Empfänger die Sicherungsautomaten direkt berührt. Halten Sie die „FUNC“-Taste am Gerät gedrückt, um in den NCV-Modus zu wechseln.

Sobald Sie den ersten Scan abgeschlossen haben, ziehen Sie den Empfänger einfach vom Bedienfeld weg und warten Sie etwa 3 Sekunden. Diese kurze Pause ermöglicht es dem Gerät, zu registrieren, dass der Lernscan abgeschlossen ist – Sie können nun mit dem zweiten Scan fortfahren.

Schritt 4: Führen Sie den zweiten Scan durch, um den Leistungsschalter zu identifizieren.

Beim zweiten Scan geschieht die Magie. Beim zweiten Scan finden Sie den richtigen Sicherungsautomaten.

Im Gegensatz zum ersten Scan, der Ihnen allgemeines Feedback über das Bedienfeld liefert, gibt der Empfänger beim zweiten Scan eine deutlich präzisere Rückmeldung. Sobald Sie sich dem richtigen Sicherungsautomaten nähern, schnellt die Signalstärkeanzeige im Display in die Höhe, die Kontrollleuchte leuchtet dauerhaft rot und die Pieptöne werden schärfer und schneller. Diese deutlicheren Signale bestätigen, dass Sie den Sicherungsautomaten gefunden haben.

Schritt 5: Prüfen und den richtigen Sicherungsautomaten ausschalten

Nachdem Sie den richtigen Leitungsschutzschalter gefunden haben, können Sie ihn zur späteren Verwendung markieren, ausschalten und den Sender aus der Steckdose entfernen. Der Stromkreis ist nun stromlos, und Sie können sicher mit der Arbeit beginnen.

Um ganz sicherzugehen, verwenden Sie vor Beginn Ihrer Arbeit einen berührungslosen Spannungsprüfer, um zu bestätigen, dass die Steckdose oder Leuchte nicht mehr unter Spannung steht.

Wie man den Sicherungsautomaten für den Lichtschalter findet

Da die Sender von Leitungsschutzschaltern für den Anschluss an eine Steckdose konzipiert sind, könnten Sie Bedenken haben, das Gerät an einer Lampe zu verwenden. Glücklicherweise liefern einige Hersteller von Leitungsschutzschaltern ihre Produkte mit einem Steckdosenadapter aus, der die Verwendung an Lampen ermöglicht.

Um einen Leitungsschutzschalter mit einer Leuchte zu verwenden, schalten Sie zunächst die Leuchte am Wandschalter aus und ersetzen Sie die daran angeschlossene Glühbirne durch den Fassungsadapter. Stecken Sie anschließend den Sender in den Adapter und schalten Sie die Leuchte an der Wand ein. Dadurch leuchtet die Kontrollleuchte des Senders auf, als ob Sie ihn an eine normale Steckdose angeschlossen hätten.

Gehen Sie von hier aus wie zuvor beschrieben vor, um mithilfe des Empfängers an Ihrem Verteilerkasten den richtigen Leistungsschalter zu ermitteln.

Tipps zur Verwendung eines Sicherungsautomatenfinders

Seien Sie sicherheitsbewusst.

Denken Sie daran, dass Sie die Sicherungsautomaten im Verteilerkasten zum Testen nicht berühren müssen. Professionelle Sicherungsautomaten mit NCV-Funktion (kontaktlose Spannungserkennung) ermöglichen es auch unerfahrenen Heimwerkern, die Sicherungen auszulesen, ohne dass das Gerät direkten Kontakt mit ihnen hat.

Stellen Sie sicher, dass die Steckdose oder Leuchte mit Strom versorgt wird.

Der Sender eines Leitungsschutzschalters benötigt Strom aus der Steckdose, um zu funktionieren. Wenn die Steckdose oder die Leuchte nicht mit Strom versorgt wird, kann der Sender kein Signal senden, und Ihr Empfänger empfängt kein Signal.

Entfernen Sie die Batterie des Empfängers bei längerer Lagerung.

Wenn Sie Ihr Gerät längere Zeit mit eingelegtem Akku im Empfänger aufbewahren, entlädt sich der Akku. Dies kann dazu führen, dass Sie beim nächsten Gebrauch des Geräts enttäuscht sind und den Akku austauschen müssen.

Daher sollten Sie den Akku entfernen, wenn Sie das Gerät in absehbarer Zeit nicht benutzen.

Scannen Sie in einem gleichmäßigen, moderaten Tempo.

Bewegen Sie den Empfänger über den Sicherungskasten, ohne zu schnell oder zu langsam vorzugehen. Zu schnelles Scannen kann dazu führen, dass das Gerät das Signal verpasst, während zu langsames Scannen Störungen erfassen kann. Ein gleichmäßiges, moderates Tempo gewährleistet eine genauere Erkennung des richtigen Sicherungsautomaten.

Empfohlener Sicherungsfinder

KAIWEET KT301P

Der KAIWEETS KT301P ist einer der besten Leitungsschutzschalter-Finder auf dem Markt. Dank seiner herausragenden Funktionen werden Sie die Anschaffung für Ihre Elektrowerkzeugkiste nicht bereuen – er bietet einen der umfassendsten Funktionsumfänge, die derzeit erhältlich sind.

Zu den wichtigsten Merkmalen des KT301P-Leistungsschalter-Locators gehören:

NCV-Modus

Die NCV-Funktion (kontaktlose Spannungserkennung) lässt sich durch langes Drücken einer Taste am Empfänger aktivieren. Diese Funktion stellt sicher, dass der Empfänger beim Empfang des Sendersignals nicht mit dem Leitungsschutzschalter oder der Sicherung in Kontakt kommt.

Eingebaute Taschenlampe

Arbeiten in schlecht beleuchteten Bereichen können gefährlich sein und die Suche mit dem Sicherungsautomaten zeitaufwendig gestalten. Deshalb verfügt der Sicherungsautomatenfinder KT301P über eine integrierte Taschenlampe, die Ihren Arbeitsbereich ausleuchtet.

LCD-Bildschirm

Wie bereits erwähnt, liefert ein Leitungsschutzschalter-Suchgerät mit LCD-Bildschirm die notwendigen Informationen über den jeweiligen Stromkreis. Glücklicherweise verfügt das KT301P über einen solchen LCD-Bildschirm, der klare und gut lesbare Ergebnisse liefert.

Werterhalt

Eine herausragende Eigenschaft des Senders KT301P ist, dass die Informationen auf dem LCD-Display auch nach dem Trennen vom Stromnetz erhalten bleiben. Sofern der Sender nicht manuell ausgeschaltet wird, schaltet sich das Display erst nach 15 Minuten ohne Stromzufuhr automatisch ab.

3-in-1-Senderfunktionalität

Mit dem KT301P Circuit Breaker Finder können Sie nicht nur den entsprechenden Leitungsschutzschalter einer Steckdose finden, sondern auch weitere Funktionen ausführen, wie z. B. Spannungsprüfung, GFCI-Prüfung und Überprüfung der Verdrahtungsgenauigkeit.

Benutzerfreundlichkeit

Das Design des KT301P zeigt deutlich, dass KAIWEETS die Bedürfnisse von Einsteigern im Blick hatte. Dank präziserer Scanfunktionen mit klaren visuellen und akustischen Signalen ist die Bedienung des KT301P einfach und schnell.

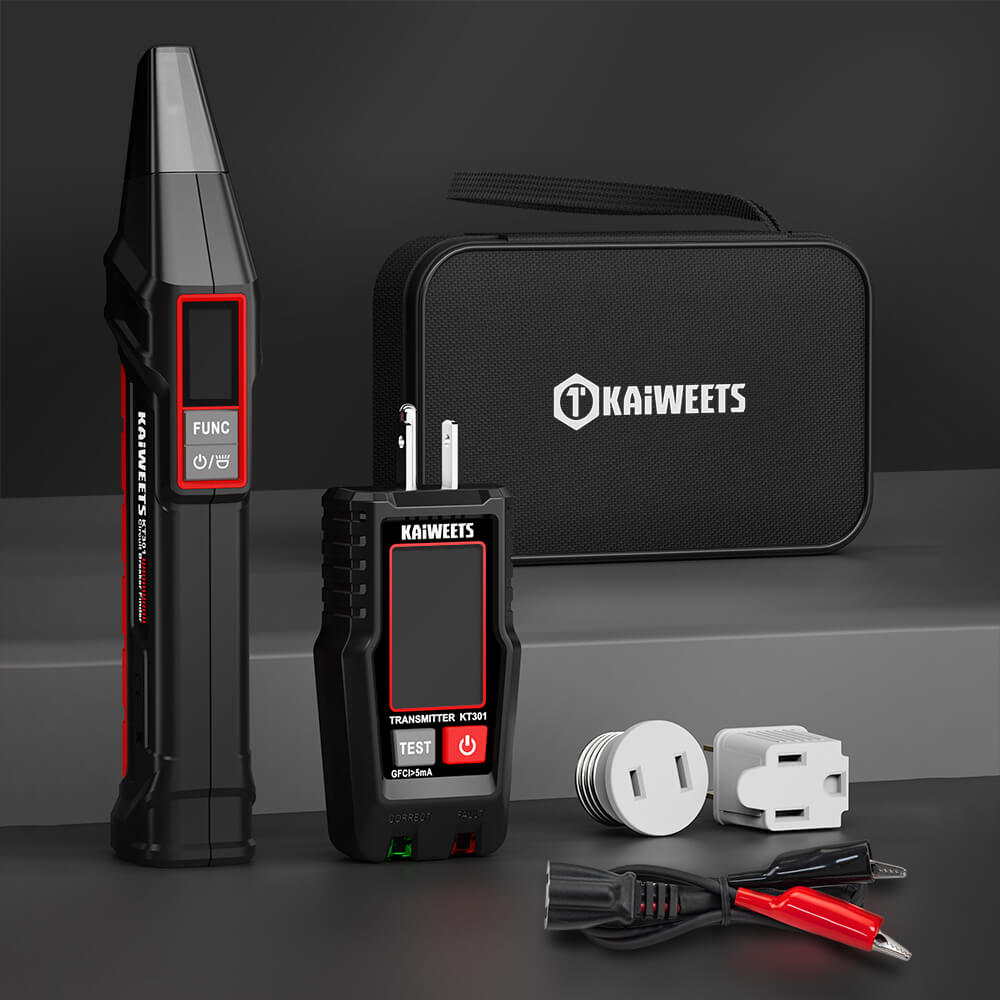

KAIWEETS KT301P Leitungsschutzschalter-Finder

Das KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungsschutzschalter-Sucher, einen Steckdosentester und einen FI-Schutzschalter-Tester vereint. Es verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine integrierte Taschenlampe für sicheres und effizientes Arbeiten an elektrischen Anlagen.

Mehr erfahren

Vollständige Spezifikationen und Funktionen.

Abschluss

Die richtige Verwendung eines Sicherungsautomaten-Finders spart Zeit und schützt vor Gefahren. Mit den richtigen Schritten lässt sich schnell feststellen, welcher Sicherungsautomat für welchen Teil eines Stromkreises zuständig ist – sei es eine Steckdose, eine Lampe oder ein anderes angeschlossenes Gerät.

Häufig gestellte Fragen

Kann ein Leitungsschutzschalter-Sucher an einer stromlosen Steckdose funktionieren?

Ein Leitungsschutzschalter-Suchgerät funktioniert nicht an einer stromlosen Steckdose. Beachten Sie, dass der Sender keine Batterie benötigt, sondern den Strom aus der Steckdose oder Leuchte bezieht, um ein Signal zu senden. Daher sollten Sie bei einer stromlosen Steckdose ein anderes Gerät verwenden.

Wozu benötige ich einen Sicherungsautomatenfinder?

Ein Sicherungsautomatenfinder hilft, Zeit und Aufwand beim Auffinden eines Sicherungsautomaten zu sparen, der eine Steckdose steuert, beispielsweise bei der Fehlersuche in elektrischen Anlagen.

Welche Arten von Leitungsschutzschalter-Suchgeräten gibt es?

Leitungsschutzschalter-Suchgeräte sind in zwei Ausführungen erhältlich: Basisgeräte und erweiterte Geräte. Basisgeräte können lediglich Signale erkennen, während erweiterte Geräte zusätzliche Funktionen wie Spannungsmessung und die Identifizierung von Schaltungseigenschaften bieten.

Kann ich einen Sicherungsfinder auch für andere Zwecke als nur Steckdosen und Leuchten verwenden?

Ja, das ist möglich. Mit den passenden Adaptern – wie beispielsweise Krokodilklemmen – können Sie auch festverdrahtete Geräte testen. Der KAIWEETS KT301P wird beispielsweise mit verschiedenen Adapteroptionen für unterschiedliche Testszenarien geliefert.
