Comment fonctionne un détecteur de disjoncteur ?

Couper l'alimentation d'un circuit est une précaution de sécurité standard lors de tâches telles que le remplacement de luminaires ou la réparation d'une prise. Cependant, trouver quel disjoncteur contrôle le circuit dont vous avez besoin peut être un processus frustrant et long. Couper les disjoncteurs un par un fait perdre du temps et peut éteindre de manière inattendue les appareils électroniques. Un détecteur de disjoncteur résout ce problème en localisant le disjoncteur exact pour une prise ou un luminaire spécifique.

Principes de base des circuits et des panneaux de disjoncteurs

Avant de se plonger dans l'outil de détection de disjoncteurs lui-même, il est utile de comprendre le système électrique avec lequel il est conçu pour fonctionner. Un circuit est le chemin que l'électricité emprunte depuis le panneau de disjoncteurs, à travers les fils dans les murs, jusqu'aux appareils tels que les lumières, les prises et les appareils électroménagers, puis en sens inverse. Chaque disjoncteur de votre panneau électrique protège un seul circuit.

Le panneau principal contient généralement :

• Un disjoncteur principal, qui coupe toute l'alimentation de la maison.
• Des disjoncteurs de branche, qui protègent les circuits individuels.
• Un système d'étiquetage, parfois soigneusement imprimé, mais souvent manuscrit ou incomplet.

En théorie, les étiquettes vous indiquent exactement quel disjoncteur alimente quelle partie de votre maison. En pratique, les étiquettes peuvent être vagues, obsolètes ou entièrement manquantes. Ajoutez à cela le fait qu'une seule pièce peut être divisée en plusieurs circuits, ou qu'un seul disjoncteur peut alimenter des prises dans deux parties différentes de la maison, et il devient clair pourquoi les détecteurs de disjoncteurs sont si utiles.

Principe de fonctionnement d'un détecteur de disjoncteur

Un détecteur de disjoncteur est un système en deux parties composé d'un émetteur et d'un récepteur.

Transmission du signal (émetteur)

L'émetteur se branche sur la prise cible ou se connecte à une douille de lampe/appareil. Une fois activé, il injecte un signal basse tension (généralement un signal de radiofréquence (RF) ou un courant alternatif pulsé) dans le câblage. Ce signal circule à travers le circuit en boucle fermée, générant un champ électromagnétique détectable.

Détection du signal (récepteur)

Le récepteur portatif est utilisé à l'intérieur du tableau électrique pour balayer les disjoncteurs ou les barres omnibus qui les alimentent. Au fur et à mesure qu'il se déplace sur chaque disjoncteur ou la barre omnibus, il détecte le champ électromagnétique produit par le signal de l'émetteur. Lorsqu'il s'approche du bon disjoncteur, le récepteur détecte le champ le plus fort et alerte l'utilisateur par des bips, des voyants clignotants, des vibrations ou, sur les modèles avancés, un affichage numérique de l'intensité du signal.

Principe de localisation

Lorsque le disjoncteur est ON, l'électricité circule dans le circuit, et le signal de l'émetteur génère un champ magnétique que le récepteur peut détecter.

Lorsque le disjoncteur est OFF ou déclenché, le circuit est interrompu, aucun courant ne circule et le champ magnétique disparaît.

En comparant l'intensité du signal à chaque disjoncteur, le récepteur localise celui qui présente la lecture la plus forte, ce qui correspond au circuit où l'émetteur était connecté.

Comment fonctionne un détecteur de disjoncteur en pratique

Voici à quoi ressemble l'utilisation d'un détecteur de disjoncteur dans un scénario réel. Imaginez que vous vouliez remplacer un luminaire de salle à manger :

1. Vérifiez l'alimentation du luminaire. Le détecteur de disjoncteur nécessite un circuit sous tension. Confirmez que le luminaire est alimenté en allumant la lumière. Si le luminaire ne fonctionne pas, essayez de tester une prise dans la pièce avec un testeur de tension ou en branchant simplement un petit appareil.

2. Vérifiez le fonctionnement du récepteur. Le récepteur est un appareil alimenté par batterie, assurez-vous donc qu'il a une charge suffisante pour détecter le signal de l'émetteur. Une batterie faible peut empêcher l'appareil de capter le signal ou de vous alerter correctement.

3. Essayez l'appareil. Si vous n'avez jamais utilisé de détecteur de disjoncteur auparavant, vous pouvez le tester sur une prise dans un circuit connu. Cette étape vous donnera une plus grande confiance dans l'identification des circuits incertains.

4. Branchez l'émetteur. Si votre lumière est alimentée par le même circuit que les prises proches, vous pouvez brancher l'émetteur dans l'une de ces prises. Sinon, utilisez un adaptateur de douille pour visser l'émetteur dans la douille de l'ampoule.

5. Dirigez-vous vers le tableau électrique. Avant d'ouvrir le panneau, assurez-vous que la zone est dégagée et que vous vous tenez sur une surface stable. Ensuite, prenez le récepteur et tenez-vous devant le panneau.

6. Scannez chaque disjoncteur. Déplacez lentement le récepteur sur chaque interrupteur de disjoncteur. Lorsqu'il détecte le signal de l'émetteur, il émet un bip ou clignote.

7. Confirmez le résultat. Basculez le disjoncteur identifié sur OFF et vérifiez que la lumière ou la prise n'est plus alimentée avant de commencer tout travail. Assurez-vous d'étiqueter le circuit si cela n'a pas été fait auparavant.

Les détecteurs de disjoncteurs sont disponibles dans une variété de modèles. Les modèles compacts, comme le KT301P détecteur numérique de disjoncteurs, sont conçus pour faciliter et simplifier le balayage sans courbe d'apprentissage abrupte.

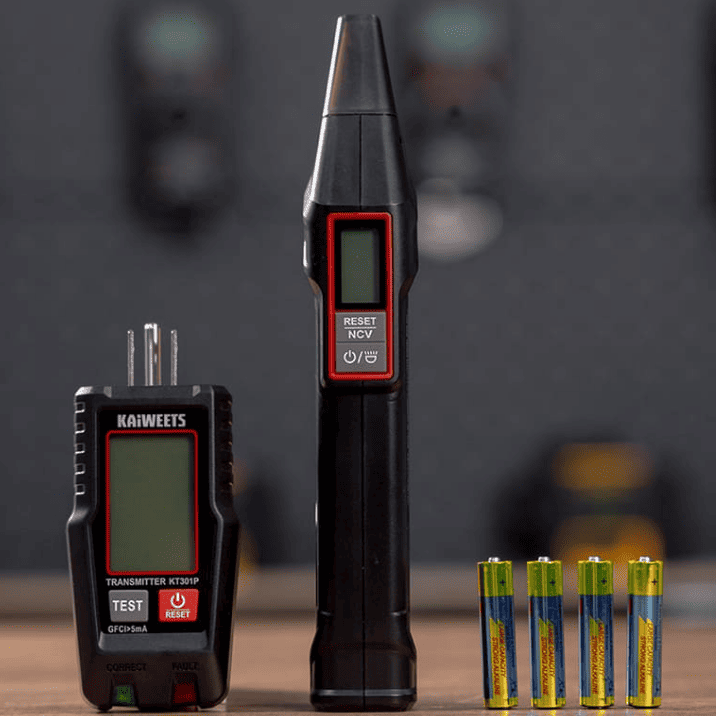

Détecteur de disjoncteur KAIWEETS KT301P

Le KAIWEETS KT301P est un appareil 3-en-1 qui combine un localisateur de disjoncteur numérique, un testeur de prise et un testeur de disjoncteur différentiel. Il est doté d'un écran LCD, d'un mode NCV pour la détection de tension sans contact et d'une lampe de poche intégrée pour des travaux électriques sûrs et efficaces.

En savoir plus

Spécifications et fonctionnalités complètes.

Avantages d'utiliser un détecteur de disjoncteur

Un détecteur de disjoncteur peut sembler être un simple gadget électronique, mais il offre de réels avantages lorsque vous travaillez avec un système compliqué :

• Gagne du temps : Plus besoin de manipuler les disjoncteurs au hasard.
• Évite les coupures de courant inutiles : Vous évitez de couper l'alimentation des pièces sur lesquelles vous ne travaillez pas.
• Augmente la sécurité : Réduit le risque de travailler sur un circuit sous tension.
• Accessible à tous : Les propriétaires et les professionnels peuvent l'utiliser sans formation avancée.

Quand un détecteur de disjoncteur fonctionne et quand il ne fonctionne pas

Quand ça marche :

• Prises et lumières sous tension.
• Panneaux de disjoncteurs résidentiels standards avec disjoncteurs unipolaires ou bipolaires.
• Grandes maisons ou bureaux où le test des disjoncteurs par tâtonnements serait lent.
• Projets où vous devez minimiser les interruptions dans d'autres pièces.

Quand ça ne marche pas :

• Circuits déjà hors tension (disjoncteur déclenché ou éteint).
• Prises contrôlées par un interrupteur mural qui est éteint lorsque vous branchez l'émetteur.
• Circuits avec des configurations de câblage inhabituelles ou des neutres partagés qui brouillent le signal.

L'erreur humaine peut également avoir un impact sur l'efficacité de l'outil. Un panneau mal étiqueté ou une configuration de câblage non conventionnelle peuvent entraîner une confusion. C'est pourquoi, même lorsque le détecteur identifie un disjoncteur, il est conseillé de confirmer les résultats en basculant ce disjoncteur et en s'assurant que l'alimentation est coupée.

Un détecteur de disjoncteur peut-il être utilisé sans alimentation ?

L'une des questions les plus courantes concernant les détecteurs de disjoncteurs est de savoir s'ils fonctionnent si le circuit est déjà mort. La réponse simple est non. L'émetteur dépend de l'alimentation électrique de la prise ou du luminaire pour envoyer son signal. Si le disjoncteur est déjà déclenché ou éteint, l'émetteur ne peut pas faire son travail et le récepteur ne captera rien.

Dans ces cas, vous devrez utiliser d'autres méthodes, telles que :

• Test manuel des disjoncteurs : Le processus plus lent de basculement des disjoncteurs un par un jusqu'à ce que le circuit se rallume.

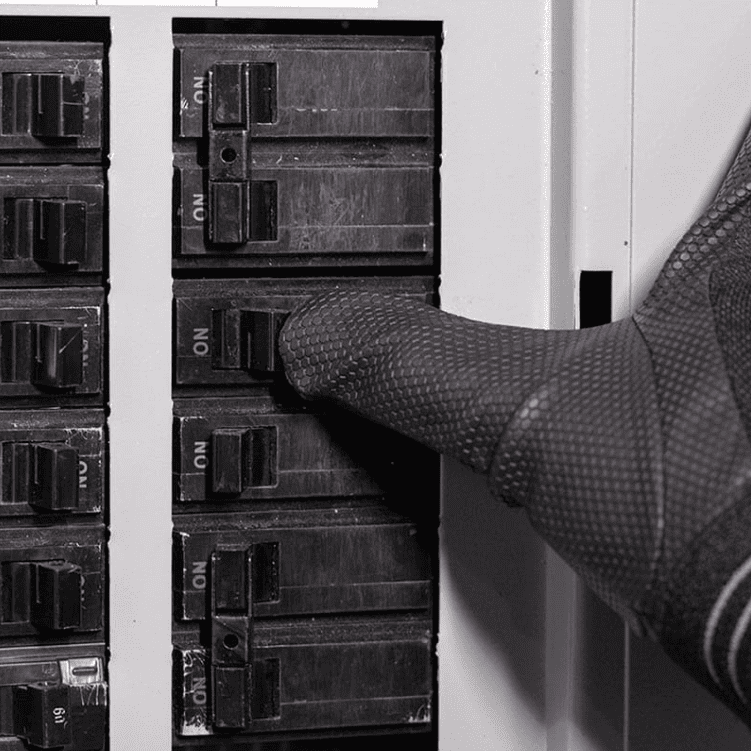

• Inspection visuelle : Recherche d'un disjoncteur déjà en position déclenchée (ni complètement ON ni OFF).
• Aide professionnelle : Si le disjoncteur ne se réarme pas ou se déclenche immédiatement, appelez un électricien pour qu'il enquête.

Dernières réflexions

Les détecteurs de disjoncteurs sont une solution pratique pour l'une des parties les plus frustrantes des travaux électriques domestiques : trouver quel disjoncteur alimente quel appareil. Ils sont précis, efficaces et simples à utiliser, à condition que le circuit soit sous tension. Pour les propriétaires qui souhaitent effectuer de petites réparations en toute sécurité ou pour les professionnels qui doivent travailler efficacement, cet appareil peut accélérer considérablement le processus.

FAQ sur les détecteurs de disjoncteurs

Un détecteur de disjoncteur peut-il endommager mon câblage ?

Non. L'émetteur envoie un signal sûr et à faible énergie qui n'endommage pas le câblage domestique.

Ai-je besoin d'un électricien pour utiliser un détecteur de disjoncteur ?

Pas du tout. Ces outils sont conçus aussi bien pour les propriétaires que pour les professionnels. Il suffit de suivre les étapes de sécurité de base.

Quelle est la différence entre un détecteur de disjoncteur et un traceur de circuit ?

Un détecteur de disjoncteur identifie quel disjoncteur contrôle un circuit. Un traceur de circuit suit le cheminement du câblage à travers les murs et les plafonds pour localiser les coupures ou les courts-circuits.

Quelle est la précision des détecteurs de disjoncteurs ?

Lorsqu'ils sont utilisés correctement, ils sont très précis. Cependant, vous devez toujours confirmer les résultats en coupant le disjoncteur et en vérifiant que l'alimentation est coupée au luminaire en question.

Un détecteur de disjoncteur peut-il fonctionner sur une prise morte ?

Non. Le circuit a besoin d'une alimentation électrique pour que l'émetteur puisse envoyer un signal. Si la prise est morte, vous devrez essayer une autre méthode.

Ai-je toujours besoin d'étiqueter mes disjoncteurs si j'ai un détecteur de disjoncteur ?

Oui, un panneau étiqueté permet de couper l'alimentation plus rapidement et plus sûrement en cas d'urgence ou lors d'un entretien de routine. Bien qu'un détecteur de disjoncteur vous aide à identifier les circuits sur le moment, les disjoncteurs étiquetés vous offrent un guide visuel pour les travaux futurs.
