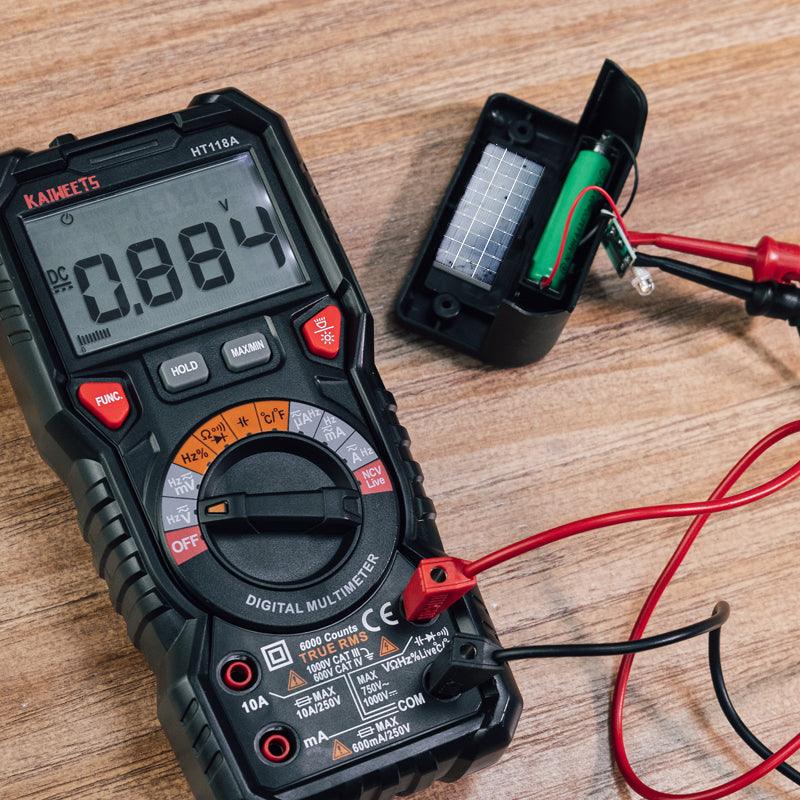

Comment tester un moteur monophasé avec un multimètre

Les moteurs monophasés sont couramment utilisés dans les équipements résidentiels et commerciaux légers tels que les compresseurs d'air, les pompes à eau, les systèmes de CVC et les outils électriques. Lorsqu'un moteur ne démarre pas, surchauffe, ronronne ou fait disjoncter un interrupteur, le premier outil de diagnostic à utiliser est un multimètre numérique.

Dans ce guide mis à jour, vous apprendrez à tester un moteur monophasé en toute sécurité, étape par étape, y compris comment vérifier la résistance des enroulements, les défauts de masse et les condensateurs de démarrage.

Qu'est-ce qu'un moteur monophasé ?

Un moteur monophasé fonctionne avec une alimentation CA monophasée, couramment fournie dans les foyers et les petites entreprises, et est largement utilisé dans les appareils ménagers tels que les réfrigérateurs, les machines à laver et les ventilateurs électriques, ainsi que les petits outils électriques et les pompes à eau. Contrairement aux moteurs triphasés utilisés dans l'industrie lourde, les moteurs monophasés sont idéaux pour les applications de faible à moyenne puissance.

La plupart des moteurs monophasés sont des moteurs à induction qui se composent de :

• Stator – Contient les enroulements de fonctionnement et de démarrage
• Rotor – Généralement un rotor à cage d'écureuil (pas d'aimants permanents)
• Condensateur (dans de nombreuses conceptions) – Fournit un couple de démarrage

Comme l'alimentation monophasée ne crée pas naturellement un champ magnétique rotatif, un enroulement auxiliaire de démarrage et un condensateur sont souvent utilisés pour initier la rotation.

Comment tester un moteur monophasé avec un multimètre ?

Avant de commencer à tester un moteur, il est utile de se familiariser d'abord avec les étapes de base du test d'un multimètre. Les vérifications ci-dessous s'appuient sur la même idée simple : utiliser la lecture du multimètre pour comprendre ce qui se passe à l'intérieur du circuit ou du composant.

Étape 1 – Débrancher l'alimentation

Coupez le disjoncteur et débranchez le moteur avant de le tester. Si le moteur est équipé d'un condensateur, assurez-vous qu'il est correctement déchargé avant de toucher les bornes internes.

Les condensateurs peuvent stocker de l'énergie électrique même après la déconnexion de l'alimentation, il est donc recommandé d'attendre plusieurs minutes ou d'utiliser un outil de décharge approprié si vous ne savez pas comment le décharger en toute sécurité.

Étape 2 – Identifier les bornes du moteur

L'identification des bornes du moteur permet de déterminer comment les enroulements sont connectés à l'intérieur du moteur. Les moteurs monophasés contiennent des enroulements de démarrage et de fonctionnement séparés, et chaque enroulement joue un rôle différent pendant le fonctionnement.

En reconnaissant quelles bornes appartiennent à chaque enroulement, vous pouvez évaluer plus précisément si la connexion du moteur est normale ou si un enroulement spécifique a pu tomber en panne.

Localisez :

• Commun (C)
• Fonctionnement (R)
• Démarrage (S)

Si le schéma de câblage est disponible, suivez-le. Sinon, vous pouvez identifier les bornes à l'aide d'un test de résistance.

Étape 3 – Tester la résistance des enroulements

Réglez votre multimètre sur la fonction résistance (Ω).

Mesurez :

• C à R → Enroulement de fonctionnement (résistance plus faible)
• C à S → Enroulement de démarrage (résistance plus élevée)
• R à S → Somme des deux enroulements

Ce que signifient vos lectures :

• OL → Enroulement ouvert (brûlé)
• 0 ou près de 0 Ω → Enroulement court-circuité
• Lecture normale → Valeur cohérente et stable

Il n'y a pas de valeur de résistance « idéale » universelle. Les petits moteurs peuvent afficher plusieurs ohms, tandis que les plus grands peuvent afficher des fractions d'ohm.

Étape 4 – Tester les défauts de masse

Placez :

• Une sonde sur le châssis du moteur
• Une sonde sur chaque borne

Le multimètre devrait afficher OL (résistance infinie).

Toute résistance mesurable peut indiquer une défaillance de l'isolation.

Étape 5 – Tester le condensateur (si équipé)

Réglez le multimètre en mode capacitance (si disponible).

Comparez la valeur mesurée à la valeur nominale imprimée sur le condensateur.

Un condensateur défectueux est l'une des causes les plus courantes d'un moteur qui ronronne mais ne démarre pas.

Quelles sont les causes les plus fréquentes de panne de moteur monophasé ?

Plusieurs raisons peuvent expliquer la panne des moteurs monophasés. La cause la plus fréquente est une perte de puissance, qui peut se produire en raison de divers facteurs tels qu'une panne de courant, un fusible grillé ou un disjoncteur déclenché. Les autres causes de panne des moteurs monophasés incluent la surchauffe, les dommages mécaniques et les défauts électriques.

La surchauffe est l'une des causes les plus courantes de panne de moteur. Lorsqu'un moteur surchauffe, cela peut endommager les enroulements ou provoquer une dégradation de l'isolation. Cela peut éventuellement entraîner une perte totale de puissance et l'incapacité de redémarrer le moteur.

Les dommages mécaniques peuvent également entraîner la panne des moteurs monophasés. Ce type de dommage peut survenir si les roulements s'usent ou si l'arbre se tord. Dans certains cas, le moteur peut également subir des dommages dus aux vibrations.

Les défauts électriques sont une autre cause fréquente de panne des moteurs monophasés. Ces types de défauts peuvent inclure des courts-circuits, des circuits ouverts ou des défauts de masse. Si un défaut électrique se produit, cela peut entraîner la surchauffe du moteur ou son fonctionnement erratique. Dans certains cas, le défaut électrique peut également endommager les enroulements ou l'isolation.

Foire aux questions :

Quelle est la différence entre un moteur monophasé et un moteur triphasé ?

La principale différence réside dans le type d'alimentation et la façon dont le moteur démarre. Un moteur monophasé fonctionne avec de l'électricité monophasée, couramment utilisée dans les foyers, et nécessite généralement un enroulement de démarrage ou un condensateur pour commencer à tourner. Un moteur triphasé fonctionne avec une alimentation triphasée, généralement utilisée dans les environnements industriels, et démarre plus en douceur avec un rendement et un couple plus élevés.

Quels sont les avantages de l'utilisation d'un moteur monophasé ?

Les moteurs monophasés sont largement utilisés car l'alimentation monophasée est disponible dans la plupart des foyers et des petites entreprises. Ils sont généralement moins chers à installer, plus simples à câbler et adaptés aux équipements légers à moyens tels que les pompes, les ventilateurs et les petits outils.

Quelle résistance doit afficher un moteur monophasé ?

Il n'y a pas de valeur universelle. Comparez les lectures entre les enroulements et vérifiez les spécifications du fabricant.

Combien d'ohms un moteur doit-il lire par rapport à la masse ?

Un moteur sain doit afficher OL (résistance infinie). Toute résistance mesurable peut indiquer un défaut de masse.

Conclusion :

Tester un moteur monophasé avec un multimètre est l'un des moyens les plus rapides de diagnostiquer les défauts d'enroulement, les défauts de masse et les problèmes de condensateur. En interprétant soigneusement les lectures de résistance et en suivant les procédures de test de sécurité, vous pouvez déterminer si le moteur peut être réparé ou doit être remplacé.

Pour les tests d'isolation de niveau industriel, envisagez d'utiliser un mégohmmètre en plus d'un multimètre numérique standard.
