Comment tester un moteur de ventilateur avec un multimètre

À mesure que le temps passe de l'été à l'hiver, votre système de chauffage, de ventilation et de climatisation (CVC) est soumis à un stress plus important.

Le moteur de ventilateur est l'un des composants les plus importants de votre système CVC, et il est important de savoir comment le tester pour s'assurer qu'il est en bon état de fonctionnement. Apprendre comment utiliser un multimètre pour un dépannage CVC de base rend ce processus de diagnostic rapide, simple et sûr.

Que sont exactement les moteurs de ventilateur ?

Un moteur de ventilateur est un type de ventilateur utilisé pour faire circuler l'air à travers un système de chauffage ou de refroidissement. Les moteurs de ventilateur existent en différentes tailles et vitesses, et peuvent être utilisés pour des applications résidentielles et commerciales.

Les systèmes CVC utilisent généralement des ventilateurs centrifuges (à cage d'écureuil). Les moteurs qui les alimentent sont soit des PSC (à condensateur permanent divisé) – fiables mais à vitesse unique/multiple – soit des ECM (moteurs à commutation électronique), qui offrent une efficacité supérieure à vitesse variable.

Les moteurs de ventilateur sont un élément essentiel de tout système de chauffage ou de refroidissement, et peuvent être utilisés dans une variété d'applications. Si vous avez besoin d'un nouveau moteur de ventilateur pour votre maison ou votre entreprise, contactez votre entrepreneur CVC local pour discuter de vos options.

Types de moteurs de ventilateur :

Monovitesse :

Le type de moteur de ventilateur le plus courant, ces moteurs n'ont qu'une seule vitesse et sont généralement utilisés dans les chaudières bas de gamme.

Multivitesse :

Une amélioration par rapport au moteur monovitesse, les moteurs multivitesse offrent deux vitesses ou plus, ce qui donne à la chaudière plus de contrôle sur le chauffage de votre maison. Ces moteurs se trouvent généralement dans les chaudières haut de gamme.

Vitesse variable :

Le meilleur type de moteur de ventilateur sur le marché, les moteurs à vitesse variable offrent un nombre infini de vitesses, ce qui permet un chauffage et un refroidissement très précis. Les moteurs à vitesse variable sont extrêmement économes en énergie et peuvent vous faire économiser de l'argent sur vos factures de services publics.

Énumérez l'équipement et les fournitures dont vous aurez besoin pour le test :

• Un multimètre
• Un cordon de test

• Outils isolés et gants de sécurité

Comment tester un moteur de ventilateur avec un multimètre ?

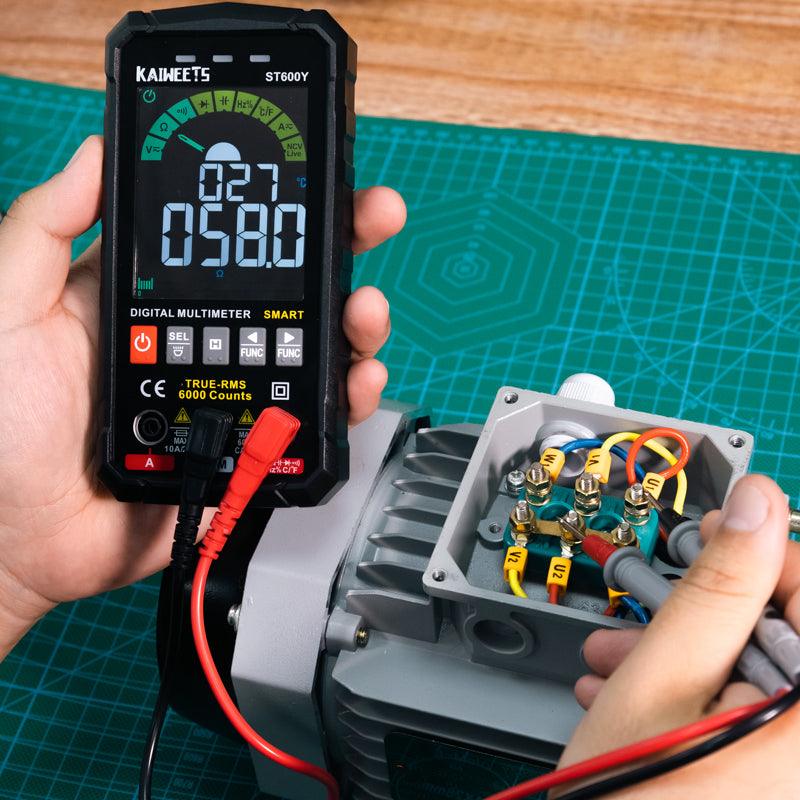

Pour tester un moteur de ventilateur avec un multimètre, réglez d'abord votre multimètre sur le réglage Ohms (Ω). Touchez les sondes aux bornes d'alimentation du moteur. Une lecture de "OL" ou d'infini indique un enroulement ouvert (défectueux). Une résistance de 0,1 à 0,5 ohms (proche de zéro) peut indiquer un enroulement en court-circuit, tandis qu'une lecture entre 5 et 50 ohms est typique pour la plupart des ventilateurs CVC. Surtout, testez également de chaque borne au cadre métallique du moteur ; toute continuité (une lecture autre que OL) signifie un "court-circuit à la terre" dangereux, et le moteur doit être remplacé.

Si vous n'avez pas de multimètre, vérifiez d'abord le condensateur de démarrage. De nombreux problèmes de ventilateur CVC sont causés par un condensateur gonflé ou qui fuit plutôt que par le moteur lui-même. Si le moteur ronronne mais ne tourne pas, le condensateur est probablement le coupable.

Tester un moteur de ventilateur avec un multimètre est un moyen rapide et facile de vérifier son état. En effectuant ce test, vous pouvez facilement déterminer si le moteur de ventilateur doit être remplacé ou non.

Questions fréquemment posées :

Comment savoir si vous avez un mauvais moteur de ventilateur ?

Il y a plusieurs façons de savoir si votre moteur de ventilateur est défectueux. Une façon de le savoir est d'écouter les bruits étranges provenant du moteur. Une autre façon de le savoir est de vérifier la tension aux bornes du moteur. Si vous constatez que la tension est faible, cela pourrait indiquer que le moteur est défectueux. Enfin, vous pouvez vérifier l'intensité absorbée par le moteur. Si vous constatez que l'intensité absorbée est élevée, cela pourrait également indiquer que le moteur est défectueux. En étant conscient de ces signes, vous pouvez prendre des mesures pour résoudre le problème avant qu'il n'empire.

Combien de volts un moteur de ventilateur doit-il recevoir ?

Pour les systèmes CVC résidentiels, le moteur nécessite généralement 115V ou 230V AC. Vérifiez toujours la tension sur la plaque signalétique du moteur avant de tester l'alimentation sous tension, car l'application d'une tension incorrecte causera des dommages permanents.

Qu'est-ce qui fait qu'un moteur de ventilateur tombe en panne ?

Il y a quelques éléments clés qui peuvent entraîner la défaillance d'un moteur de ventilateur. L'une des causes les plus courantes est simplement l'âge et l'usure. Au fil du temps, les pièces du moteur peuvent se casser ou être endommagées, ce qui peut entraîner un dysfonctionnement. De plus, la saleté et les débris peuvent s'accumuler sur le moteur, ce qui le rend moins efficace et finit par le faire tomber en panne.

Une autre cause fréquente de défaillance du moteur de ventilateur est un entretien inapproprié. Si le moteur n'est pas régulièrement nettoyé et lubrifié, il finira par avoir des problèmes. De plus, si le mauvais type d'huile ou de graisse est utilisé sur le moteur, cela peut endommager les pièces et le faire tomber en panne.

Enfin, si le moteur n'est pas correctement dimensionné pour l'application dans laquelle il est utilisé, il peut également tomber en panne prématurément. Par exemple, si un moteur de ventilateur est trop petit pour l'espace qu'il essaie de chauffer ou de refroidir, il devra travailler plus fort et finira par griller.

Si vous pensez que votre moteur de ventilateur est peut-être défectueux, il est important de le faire vérifier par un professionnel dès que possible. Selon le problème, il peut être réparé ou remplacé. Cependant, si les dommages sont graves, il peut être nécessaire de le remplacer entièrement.

Conclusion :

Un multimètre est votre meilleur outil de diagnostic. Cependant, n'oubliez pas que un flux d'air restreint (filtres encrassés) est la principale cause d'épuisement du moteur. Tester le moteur est la première étape ; entretenir vos filtres est la deuxième étape pour garantir la longévité de votre nouveau moteur.
