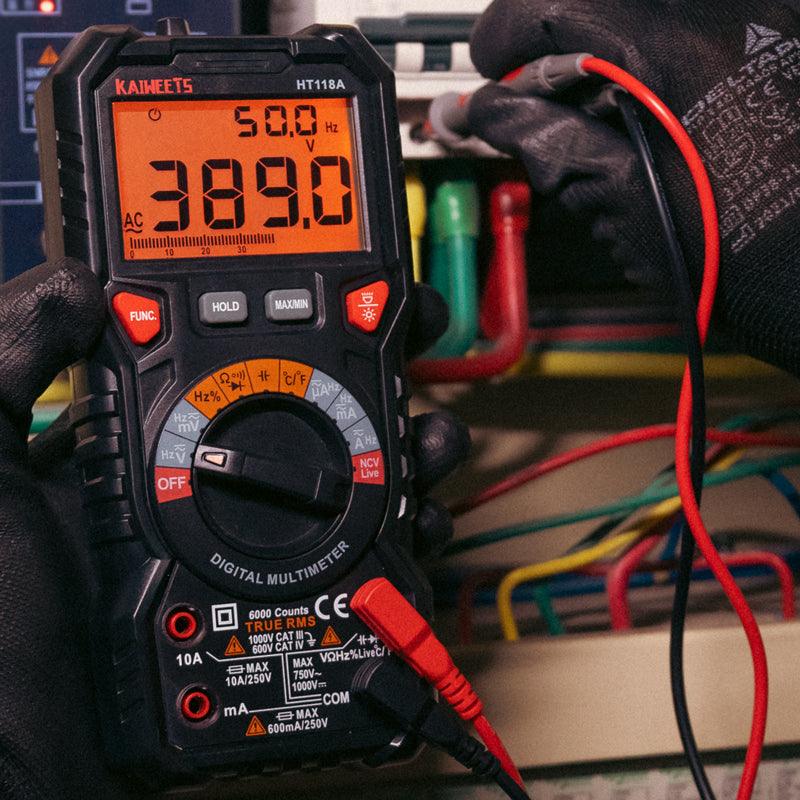

Comment mesurer la tension avec un multimètre à la maison

Pour mesurer la tension avec un multimètre, sélectionnez le mode de tension AC ou DC approprié, connectez les cordons de test aux bonnes prises d'entrée et placez les sondes sur les deux points que vous souhaitez comparer. Le multimètre affichera la différence de tension entre ces points.

Ce guide se concentre sur les mesures de tension de base pouvant être effectuées avec un multimètre numérique. Si vous vous familiarisez encore avec les commandes de l'appareil, ce guide pour débutants sur l'utilisation d'un multimètre explique les fonctions principales plus en détail.

Que mesure un multimètre ?

Un multimètre est un outil de test électrique qui mesure la différence de tension entre deux points d'un circuit. La plupart des multimètres numériques peuvent également mesurer la résistance et le courant.

Le test de tension est utile lorsque vous devez confirmer si une source d'alimentation fonctionne ou vérifier si sa sortie est proche de la valeur attendue. Par exemple, vous pouvez tester une pile domestique avant de décider si elle doit être remplacée.

Quel réglage de multimètre devriez-vous utiliser ?

Le réglage correct dépend de si la source produit du courant alternatif ou du courant continu.

Certains multimètres placent la tension AC et DC sur des positions de cadran distinctes. D'autres utilisent une seule position de tension avec un bouton de sélection ou de fonction.

Si les icônes sur votre multimètre ne vous sont pas familières, ce guide des symboles de multimètre courants peut vous aider à identifier le mode correct.

Un multimètre à gamme automatique sélectionne la plage de mesure automatiquement. Avec un multimètre à gamme manuelle, choisissez une plage supérieure à la tension que vous attendez. Vous pouvez ensuite passer à une plage inférieure si vous avez besoin d'un affichage plus précis.

Comment mesurer la tension avec un multimètre ?

La tension est mesurée en plaçant les sondes sur deux points tandis que le multimètre reste connecté en parallèle avec la source d'alimentation ou le circuit.

1. Inspectez le multimètre et les cordons de test. Ne les utilisez pas si l'isolation est fissurée ou si les pointes des sondes sont endommagées. Confirmez que le multimètre et les cordons sont adaptés à la tension et à l'environnement de mesure.
2. Connectez le cordon noir au COM. COM est la prise d'entrée commune utilisée pour la plupart des mesures de multimètre.
3. Connectez le cordon rouge à la prise de tension. Cette prise est généralement marquée V, VΩ ou un symbole similaire. Ne placez pas le cordon rouge dans une prise de courant A ou mA lors de la mesure de tension.
4. Sélectionnez la tension AC ou DC. Utilisez V~ pour la tension alternative et V⎓ pour la tension continue. Sur un multimètre à gamme manuelle, commencez par une plage supérieure à la valeur attendue.
5. Placez les sondes sur les points de test. Pour la tension DC, placez la sonde noire sur le point négatif et la sonde rouge sur le point positif. La tension AC n'a pas la même polarité positive et négative, mais vous devez tout de même identifier les points de test corrects.
6. Lisez l'affichage. Gardez vos doigts derrière les protège-sondes et ne touchez pas les pointes métalliques exposées.
7. Déconnectez les sondes en toute sécurité. Retirez d'abord la sonde rouge, puis la sonde noire. Éteignez le multimètre une fois le test terminé.

Ne touchez pas les sondes ensemble pour vérifier la fonction de tension. Un bip provenant du contact des sondes ensemble appartient normalement au mode de continuité et ne confirme pas que le multimètre peut mesurer la tension correctement.

Avant de mesurer une tension dangereuse, les utilisateurs formés doivent vérifier le multimètre sur une source de tension connue et fonctionnelle. Il doit être revérifié après la mesure. Cela permet de confirmer que le multimètre et les cordons sont restés opérationnels tout au long du test.

Comment mesurer les tensions courantes à la maison ?

Le processus de base est le même pour chaque source de tension, mais le réglage du multimètre et les positions des sondes doivent correspondre à l'application.

Comment mesurer la tension continue d'une batterie

Une batterie domestique est l'un des endroits les plus sûrs pour s'exercer à mesurer la tension, car elle utilise une alimentation DC basse tension.

1. Connectez le cordon noir au COM et le cordon rouge à la prise VΩ.
2. Réglez le multimètre sur la tension DC, indiquée par V⎓.
3. Placez la sonde noire sur la borne négative de la batterie.
4. Placez la sonde rouge sur la borne positive de la batterie.
5. Comparez la valeur affichée avec la tension imprimée sur la batterie.

Une batterie neuve de 1,5 V devrait normalement afficher une tension proche de sa valeur nominale lorsqu'elle n'alimente pas un appareil. La lecture exacte qui indique un remplacement dépend de la chimie de la batterie et de l'équipement qui l'utilise.

Si un signe moins apparaît avant la lecture, les sondes sont inversées. Cela n'endommage généralement pas un multimètre numérique. Inversez les sondes si vous souhaitez que la valeur apparaisse comme un nombre positif.

Comment mesurer une prise domestique de 120 V

Une prise domestique nord-américaine typique fournit environ 120 V AC entre les connexions chaude et neutre.

Le test d'une prise intacte nécessite un réglage de tension AC et un multimètre correctement évalué pour le secteur domestique. Le cordon noir reste dans le COM, tandis que le cordon rouge reste dans la prise de tension.

N'utilisez pas la connexion de mise à la terre comme substitut de routine au neutre. La terre est un conducteur de protection et n'est pas destinée à transporter du courant en fonctionnement normal.

Le test de prises sous tension comporte un risque de choc. Ne continuez pas si la prise est endommagée, desserrée, décolorée ou mouillée. Un testeur de prise enfichable est souvent une première vérification plus sûre pour les problèmes de câblage de prise de base.

Comment mesurer un circuit 240 V

Dans un système biphasé nord-américain typique, environ 240 V sont mesurés entre les deux conducteurs actifs.

Sur un circuit à quatre fils 120/240V, chaque conducteur actif peut également mesurer environ 120V par rapport au neutre. Les positions correctes des sondes et les lectures attendues dépendent de la configuration de la prise, donc la vérification du 240V avec un multimètre nécessite un processus plus spécifique que le test d'une prise standard de 120V.

Étant donné que les circuits 240V alimentent couramment des appareils de forte puissance, ils peuvent impliquer des conducteurs plus gros et un courant de défaut disponible plus élevé. Ne retirez pas les couvercles et ne testez pas les bornes exposées, sauf si vous êtes qualifié pour effectuer des tests électriques sous tension.

Comment interpréter la lecture de tension ?

Le nombre affiché doit être comparé à la tension nominale de la batterie, de l'appareil ou du circuit testé.

Une lecture de tension seule ne prouve pas toujours qu'un circuit peut fonctionner correctement sous charge. Une batterie faible, par exemple, peut afficher une tension à vide raisonnable mais chuter considérablement lorsqu'elle alimente un appareil.

Quelles sont les règles de sécurité les plus importantes lors de la mesure de tension ?

La mesure de tension en toute sécurité commence par une configuration correcte du multimètre et une compréhension claire du circuit testé.

• Inspectez le multimètre, les sondes et les cordons de test avant chaque utilisation.
• Utilisez un équipement adapté à la tension du circuit et à la catégorie de mesure.
• Gardez le cordon rouge hors de la prise de courant A ou mA.
• Gardez vos doigts derrière les protections des sondes.
• Ne touchez pas les conducteurs exposés avec vos mains.
• Ne travaillez pas dans des conditions humides et n'utilisez pas une prise endommagée.
• Ne changez pas les prises d'entrée pendant que les sondes sont connectées à un circuit sous tension.
• Arrêtez immédiatement si vous remarquez de la chaleur, de la fumée, des arcs électriques ou une isolation endommagée.

La tension est normalement mesurée lorsqu'une source est sous tension. Les tests de résistance et de continuité sont différents et ne doivent être effectués qu'après la déconnexion de l'alimentation et la décharge sécurisée de l'énergie stockée.

Quelles sont les erreurs les plus courantes lors des tests de tension ?

La plupart des problèmes de test de tension proviennent d'une configuration incorrecte du multimètre plutôt que de la source de tension elle-même.

• Utilisation du mauvais mode : le mode DC ne fournira pas une lecture fiable pour une alimentation CA domestique normale.
• Utilisation de l'entrée de courant : connecter un multimètre à une source de tension alors que le fil rouge est dans une prise de courant peut créer un court-circuit.
• Sélection d'une plage trop basse : l'affichage peut montrer OL ou un autre avertissement de dépassement de plage.
• Test des mauvais points : la tension est toujours la différence entre deux points de test spécifiques.
• Supposer que le mode de continuité vérifie la tension : un bip de continuité ne vérifie pas la fonction de mesure de tension.
• Ignorer les spécifications du multimètre : la tension maximale affichée d'un multimètre ne le rend pas automatiquement adapté à tous les environnements électriques.

Foire aux questions

Un multimètre peut-il mesurer à la fois la tension AC et DC ?

Oui. La plupart des multimètres numériques peuvent mesurer la tension AC et DC, mais ils utilisent des réglages différents. La tension AC est généralement marquée V~, tandis que la tension DC est marquée V⎓.

Quelle est la tension normale dans une maison ?

Dans une maison nord-américaine typique, les prises standard fournissent une alimentation nominale de 120V. Les gros appareils peuvent utiliser un circuit nominal de 240V.

D'autres pays utilisent des systèmes de tension domestiques différents, alors vérifiez toujours les spécifications de l'alimentation locale avant de tester.

Peut-on mesurer la tension lorsque l'alimentation est coupée ?

Une source complètement hors tension devrait produire une lecture proche de 0V. Pour mesurer la tension de fonctionnement d'une source, la tension doit être présente pendant le test.

Cela ne signifie pas que le test sous tension exposée est approprié pour un utilisateur inexpérimenté. Les tests à l'intérieur du câblage fixe ou d'un panneau électrique doivent être laissés à un électricien qualifié.

Pourquoi le multimètre affiche-t-il un signe moins ?

Un signe moins lors d'un test de tension continue signifie normalement que les sondes sont inversées. La sonde noire touche le point à potentiel plus élevé et la sonde rouge touche le point à potentiel plus faible.

Peut-on utiliser le mode de continuité pour vérifier la tension ?

Non. Le mode de continuité est conçu pour les circuits hors tension. L'utiliser sur un circuit sous tension peut endommager le multimètre et créer un risque de sécurité.

Conclusion

Pour mesurer la tension correctement, connectez le cordon noir au COM et le cordon rouge à l'entrée de tension. Choisissez le mode AC ou DC avant de placer les sondes sur les deux points de test.

Commencez avec des piles ou une autre source basse tension jusqu'à ce que vous soyez à l'aise avec l'appareil. Les mesures du secteur domestique nécessitent un équipement correctement calibré et des pratiques de test sûres. Lorsque des câbles exposés ou des circuits 240 V sont impliqués, contactez un électricien qualifié.
