Comment identifier les fils de ligne et de charge

Ligne et charge décrivent la direction du courant électrique pour un appareil électrique spécifique. Le côté ligne reçoit le courant de la source en amont. Le côté charge envoie le courant à un luminaire, une prise ou un autre appareil en aval.

Une identification correcte est importante lors de l'installation d'une prise GFCI ou d'un interrupteur intelligent. Inverser les connexions peut empêcher l'appareil de fonctionner. Cela peut également empêcher la protection en aval de fonctionner comme prévu.

Quelle est la différence entre les fils de ligne et de charge ?

Le côté ligne amène le courant dans un appareil, tandis que le côté charge le transporte hors de celui-ci.

Ligne et charge sont des rôles de circuit plutôt que des types de fils fixes. Un conducteur noir peut être la ligne entrante à un appareil et la charge sortante à un autre point du circuit.

La signification dépend également de l'appareil :

• Sur une prise GFCI, LIGNE est le câble d'alimentation entrant. CHARGE alimente des prises en aval optionnelles qui recevront également une protection GFCI.
• Sur un interrupteur d'éclairage, ligne signifie généralement le conducteur chaud constant. Charge signifie généralement le conducteur commuté allant à la lumière.
• Sur une prise duplex standard, les électriciens peuvent utiliser « côté ligne » et « côté charge » pour décrire les câbles amont et aval. La prise peut ne pas avoir de bornes LIGNE et CHARGE distinctes.

Un conducteur de charge n'est pas nécessairement sûr à toucher. Il peut être mis sous tension lorsque l'interrupteur ou l'appareil en amont l'alimente.

Quels outils avez-vous besoin pour identifier les fils de ligne et de charge ?

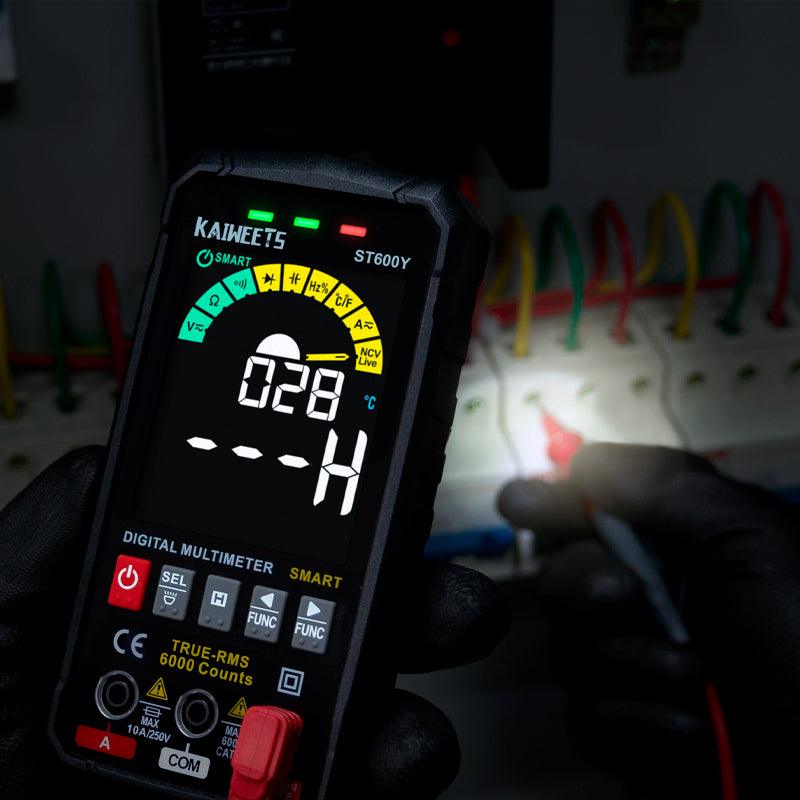

Un multimètre correctement calibré est l'outil le plus fiable pour confirmer quel câble fournit la tension.

• Un multimètre mesure la tension AC réelle entre deux conducteurs.
• Utilisez des cordons de test intacts avec des capuchons de sonde isolés. Le multimètre et les cordons doivent avoir des classifications adaptées au circuit testé.
• Un testeur de tension sans contact est utile pour une vérification initiale de la tension. Il ne doit pas être le seul outil utilisé pour prouver que le câblage est hors tension.
• Utilisez des connecteurs de fil approuvés pour isoler les conducteurs déconnectés. Des étiquettes ou du ruban adhésif peuvent vous aider à marquer le câble de ligne confirmé.

Comment identifier les fils de ligne et de charge en toute sécurité ?

La méthode la plus sûre et la plus fiable consiste à isoler les conducteurs et à mesurer quel câble reçoit encore de la tension du panneau électrique.

Avant de commencer

Confirmez que l'agencement du câblage est suffisamment simple pour être identifié en toute sécurité avant de déconnecter quoi que ce soit.

Arrêtez-vous et contactez un électricien si la boîte contient l'un des éléments suivants :

• Conducteurs alimentés par plus d'un circuit
• Un neutre partagé ou un circuit de dérivation multifilaire
• Un câblage d'interrupteur à trois ou quatre voies que vous ne pouvez pas identifier avec certitude
• Isolation endommagée, surchauffe ou connexions desserrées

Gardez à l'esprit que couper un seul disjoncteur peut ne pas déconnecter tous les conducteurs dans une boîte multipostes.

Méthode 1 : Identifier les fils de ligne et de charge avec un multimètre

Un multimètre fournit le résultat le plus clair car il mesure la tension présente sur chaque câble isolé.

1.  Coupez le disjoncteur. Confirmez que le luminaire ou la prise connectée a perdu son alimentation.
2.  Inspectez l'équipement de test. Vérifiez le corps du multimètre et les cordons de test pour tout dommage visible. Réglez le multimètre sur la tension AC.
3.  Vérifiez que le multimètre fonctionne. Testez-le sur une source de tension connue sous tension avant de vérifier le circuit hors tension.
4.  Confirmez que la boîte est hors tension. Testez entre les conducteurs chaud et neutre présumés. Testez entre le chaud et la terre là où une terre d'équipement intacte est connue pour être présente.
5.  Documentez le câblage existant. Prenez une photo claire avant de retirer l'appareil. Ne vous fiez pas uniquement à votre mémoire.
6.  Séparez les câbles. Déconnectez les conducteurs seulement après avoir confirmé que l'alimentation est coupée. Isolez chaque conducteur exposé séparément avec un connecteur approuvé.
7.  Rétablissez l'alimentation uniquement pour le test de tension. Maintenez les conducteurs séparés. Ne touchez pas la boîte ou les métaux exposés.
8.  Mesurez un câble à la fois. Placez une sonde sur le conducteur chaud présumé. Placez l'autre sonde sur le conducteur neutre correspondant.
9.  Identifiez l'alimentation entrante. Le câble qui affiche la tension nominale du circuit est le câble de ligne.
10.  Coupez à nouveau le disjoncteur. Vérifiez que la tension est absente avant d'étiqueter ou de reconnecter les conducteurs.
11.  Reconnectez l'appareil. Suivez son schéma de câblage et les marquages des bornes. Rétablissez l'alimentation seulement après que l'appareil soit fixé dans la boîte.

Sur un circuit de dérivation nord-américain typique de 120 volts, la ligne entrante mesurera généralement environ 120 volts entre le chaud et le neutre. La lecture attendue sera différente dans les pays qui utilisent une autre tension d'alimentation nominale.

Méthode 2 : Vérifier les marquages des bornes et les instructions du fabricant

Les étiquettes des bornes peuvent confirmer où un câble de ligne ou de charge vérifié doit être connecté.

Les prises GFCI ont normalement des bornes LINE et LOAD séparées. L'alimentation entrante doit être connectée à LINE. Les bornes LOAD ne sont utilisées que si vous souhaitez que le GFCI protège les prises en aval.

De nombreux modèles de GFCI sont livrés avec un autocollant recouvrant les bornes LOAD. Laissez l'autocollant en place lorsqu'aucune protection en aval n'est requise.

Les étiquettes n'identifient pas les câbles par elles-mêmes. Vous devez d'abord déterminer quel câble est la source entrante.

Méthode 3 : Tracer la position du circuit

La position du câble peut fournir un indice utile, mais ce n'est pas un substitut fiable aux tests électriques.

Le câble de ligne provient normalement du panneau ou d'un autre appareil en amont. Un câble de charge continue vers un luminaire ou une prise en aval.

La direction physique à l'intérieur de la boîte peut être trompeuse. Les câbles peuvent entrer de n'importe quel côté, et les travaux antérieurs peuvent ne pas suivre un chemin évident.

La couleur des fils peut-elle identifier la ligne et la charge ?

Non. La couleur du fil peut indiquer la fonction habituelle d'un conducteur, mais elle ne peut pas vous dire de manière fiable si le conducteur est une ligne ou une charge.

Dans le câblage nord-américain courant, l'isolation noire ou rouge identifie souvent un conducteur chaud non mis à la terre. Le blanc est normalement utilisé pour le neutre, tandis que le cuivre nu ou le vert est normalement utilisé pour la mise à la terre des équipements.

Un conducteur de ligne entrant et un conducteur de charge sortant peuvent être noirs. Une charge commutée peut également être rouge.

Les anciens câblages peuvent utiliser une isolation décolorée. Un conducteur blanc peut également avoir été réidentifié à d'autres fins dans certaines configurations d'interrupteurs. Vérifiez toujours la fonction avec un instrument de test approprié.

Comment les connexions de ligne et de charge diffèrent-elles selon l'appareil ?

La ligne et la charge ont la même signification générale, mais la disposition exacte du câblage dépend de l'appareil installé.

Prises GFCI

Sur une prise GFCI, la ligne alimente le GFCI lui-même. La charge alimente les prises en aval optionnelles qui seront protégées lorsque le GFCI se déclenchera.

Connecter l'alimentation entrante à la charge au lieu de la ligne peut empêcher de nombreux GFCI modernes de se réinitialiser. La prise peut également rester sans alimentation.

Après l'installation, utilisez les boutons TEST et RESET. Confirmez que chaque prise en aval connectée à la charge perd son alimentation lorsque le GFCI est testé.

Interrupteurs standard et intelligents

Sur un interrupteur, la ligne est généralement le conducteur chaud non commuté et la charge est la sortie commutée allant au luminaire.

Un interrupteur mécanique standard peut ne connecter que la ligne et la charge. De nombreux interrupteurs intelligents nécessitent également une connexion neutre pour une alimentation électronique continue, bien que certains modèles soient conçus pour fonctionner sans.

Les circuits à trois et quatre voies contiennent également des conducteurs de navette. Ces fils ne doivent pas être classés en utilisant uniquement un simple test ligne-charge.

Prises duplex standard

Une prise standard a souvent des paires de bornes connectées en interne plutôt que des bornes LINE et LOAD dédiées de type GFCI.

Un câble peut amener l'alimentation dans la boîte tandis qu'un autre continue en aval. Une fois connectés à la prise, les deux conducteurs sous tension sont normalement alimentés à moins qu'une languette de connexion n'ait été retirée pour un arrangement de circuit spécial.

Quelles sont les questions les plus courantes sur les fils de ligne et de charge ?

Les questions les plus courantes concernent les lectures de tension et la couleur des fils. Les limites des différents outils de test sont également importantes.

Le fil de charge est-il toujours hors tension ?

Non. Un conducteur de charge peut être mis sous tension chaque fois que l'appareil en amont l'alimente. Par exemple, une charge commutée est mise sous tension lorsque l'interrupteur est activé.

Un testeur de tension sans contact peut-il identifier les fils de ligne et de charge ?

Un testeur sans contact peut aider à localiser les conducteurs potentiellement sous tension, mais il ne peut pas confirmer de manière fiable la ligne et la charge à lui seul. Les fils à proximité peuvent produire des indications trompeuses.

Utilisez un multimètre de contact correctement calibré lorsqu'une mesure de tension exacte est requise. Suivez les instructions du fabricant du testeur.

Quelle tension le fil de ligne doit-il afficher ?

Le câble de ligne doit afficher approximativement la tension d'alimentation nominale du circuit. Un circuit de dérivation domestique américain courant affichera généralement environ 120 volts entre le chaud et le neutre.

Une lecture plus basse ou instable peut indiquer un problème de câblage. Elle peut également être causée par une impédance élevée ou une tension induite. Ne reconnectez pas le circuit avant que le résultat ne soit compris.

Que se passe-t-il si la LIGNE et la CHARGE sont inversées sur un GFCI ?

De nombreuses prises GFCI modernes incluent une protection contre l'inversion ligne-charge. Un appareil mal câblé peut ne pas se réinitialiser ou fournir d'alimentation.

Le comportement peut varier selon les modèles. Utilisez toujours les étiquettes des bornes et le schéma d'installation fournis avec le GFCI spécifique.

Puis-je identifier les fils de ligne et de charge sans mettre l'appareil sous tension ?

Parfois. Un électricien peut tracer des câbles déconnectés avec un testeur de continuité ou un traçage de circuit pendant que le circuit est hors tension.

Le test de continuité ne doit jamais être effectué sur un circuit sous tension. Toutes les charges connectées doivent également être isolées afin qu'elles n'affectent pas la lecture.

Conclusion

La ligne est la source d'alimentation en amont d'un appareil, tandis que la charge transporte l'énergie vers la partie suivante du circuit. La méthode d'identification la plus fiable est un test de tension contrôlé avec les conducteurs isolés en toute sécurité.

N'identifiez pas le câblage par la couleur ou la position du câble seule. Coupez le disjoncteur avant de manipuler les conducteurs, vérifiez que la tension est absente et suivez le schéma du fabricant de l'appareil.

Si la boîte contient un câblage inconnu ou plus d'un circuit, faites appel à un électricien agréé. Cela est particulièrement important pour les neutres partagés et les interrupteurs à voies multiples.
