Lorsque vous achetez un multimètre, vous pouvez voir des classifications telles que CAT II, CAT III ou CAT IV listées dans les spécifications du produit. Vous pouvez également trouver des guides ou des tutoriels de sécurité qui vous indiquent de vérifier la classification CAT d'un multimètre avant de mesurer certains circuits.
Mais que signifie réellement CAT sur un multimètre ?
Dans ce guide, nous expliquerons la signification des classifications CAT sur les multimètres et pourquoi le choix de la bonne classification est essentiel pour la sécurité électrique.

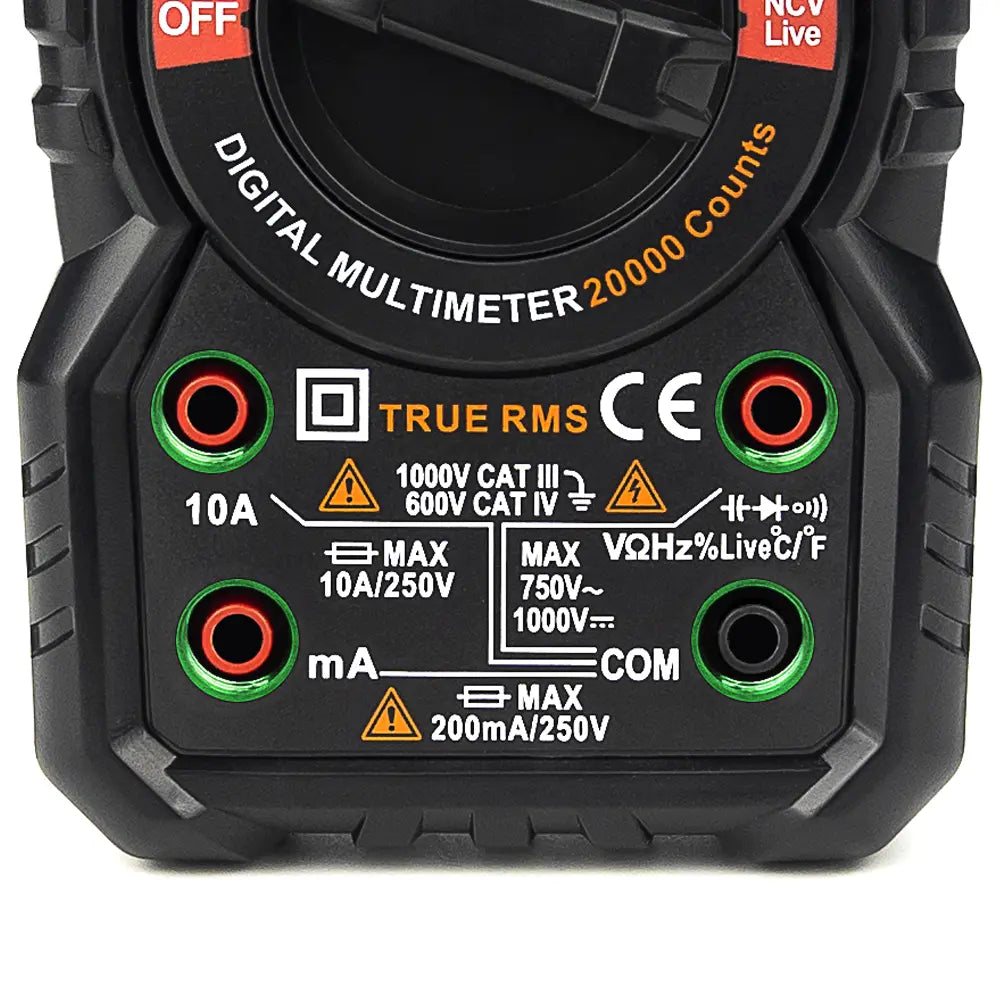

Que sont les classifications CAT sur les multimètres ?
Les classifications CAT, abréviation de "catégories de mesure", sont des classifications de sécurité utilisées sur les multimètres et autres instruments de test électrique. Elles décrivent le type d'environnement électrique dans lequel un appareil est conçu pour mesurer en toute sécurité.
Le terme "CAT" provient des catégories de mesure définies dans les normes de sécurité électrique telles que la CEI 61010. Ces catégories existent parce que toutes les mesures électriques ne présentent pas le même niveau de risque. Mesurer un circuit électronique basse tension est très différent de mesurer une prise murale, un tableau de disjoncteurs ou une entrée de service.
L'un des principaux risques que les classifications CAT aident à gérer est la surtension transitoire. Une surtension transitoire est un pic de tension court et soudain qui peut se produire dans un système électrique. Ces pics peuvent être causés par des événements de commutation, des défauts, des surtensions liées à la foudre ou d'autres perturbations dans le système d'alimentation.
Plus un point de mesure est proche de la source électrique, plus l'énergie disponible peut être importante lors d'un défaut ou d'un pic de tension. C'est pourquoi un appareil utilisé près d'une entrée de service ou d'un panneau de distribution nécessite un niveau de protection différent de celui d'un appareil utilisé sur un petit circuit électronique.
Dans les spécifications des multimètres modernes, les classifications CAT que vous êtes le plus susceptible de voir sont :
- CAT II
- CAT III
- CAT IV
Les explications plus anciennes peuvent également mentionner la CAT I, qui fait généralement référence aux circuits protégés à faible énergie non directement connectés au secteur. Vous verrez souvent ces classifications associées à une tension nominale, comme CAT III 600V ou CAT IV 300V.
Explication des catégories CAT IV, CAT III, CAT II et CAT I
Un numéro CAT plus élevé signifie généralement que le multimètre est conçu pour des environnements électriques plus exigeants.
| Catégorie de sécurité | Où elle s'applique | Cibles de test typiques | Niveau de menace et d'énergie |
|---|---|---|---|
| CAT IV | En dehors de l'enveloppe du bâtiment, lignes aériennes et entrées de service public | Compteurs d'électricité, transformateurs principaux et câbles souterrains | Extrême : Énergie de réseau de court-circuit illimitée |
| CAT III | À l'intérieur de l'infrastructure d'un bâtiment commercial ou industriel | Panneaux de distribution triphasés, barres omnibus, départs et moteurs lourds | Élevé : Potentiel énergétique massif au sein des installations fixes |
| CAT II | Prises basse tension et environnements utilisateurs finaux standard | Prises murales, appareils électroménagers, circuits résidentiels et outils électriques | Modéré : Amorti par l'impédance du câblage du bâtiment |
| CAT I | Électronique isolée à faible énergie déconnectée du réseau | Microcontrôleurs, appareils alimentés par batterie et circuits régulés | Faible : Les risques de transitoires à haute énergie ont été réduits ou isolés |
CAT IV
CAT IV est la catégorie de sécurité la plus élevée. Elle s'applique aux parties d'un système électrique les plus proches de l'entrée de l'alimentation dans un bâtiment.
À ce niveau, l'énergie disponible peut être beaucoup plus élevée que ce que vous trouveriez sur une prise normale ou un appareil branché. C'est pourquoi les travaux de catégorie CAT IV sont généralement laissés aux professionnels qualifiés. Si un multimètre est utilisé dans cet environnement, la classification CAT IV et la tension nominale doivent correspondre au travail.
CAT III
CAT III couvre une grande partie du système électrique fixe à l'intérieur d'un bâtiment. C'est la catégorie que la plupart des gens associent au dépannage professionnel dans les panneaux, les équipements de distribution et les circuits câblés.
Le point important est que la CAT III ne concerne pas seulement la tension. Une lecture peut sembler similaire à ce que vous voyez sur une prise murale, mais le circuit peut fournir beaucoup plus d'énergie en cas de défaut. C'est pourquoi un appareil utilisé pour ce type de travail nécessite une catégorie de sécurité supérieure à celle d'un appareil utilisé uniquement sur des dispositifs enfichables.
CAT II
CAT II est principalement destinée aux équipements connectés à une prise standard. Considérez-la comme la catégorie du côté charge du système électrique, où le câblage du bâtiment a déjà ajouté une certaine distance et une certaine impédance entre le multimètre et la source d'alimentation.
Un multimètre CAT II peut convenir à de nombreuses vérifications de base sur les équipements connectés par fiche, mais il n'est pas destiné aux travaux de niveau distribution. Une fois que le travail se déplace derrière la prise et dans le système de câblage du bâtiment, la CAT II n'est plus la bonne catégorie.
CAT I
Vous pouvez encore voir CAT I dans les anciens tableaux, manuels ou explications simplifiées des classifications de sécurité des multimètres. Dans ces cas, elle fait généralement référence aux petits circuits électroniques qui sont séparés du système d'alimentation secteur du bâtiment.
Pensez aux appareils alimentés par batterie, aux circuits de signalisation ou à l'électronique basse tension régulée. Ceux-ci sont très différents des mesures de puissance CA auxquelles la plupart des gens pensent lorsqu'ils achètent un multimètre.
C'est pourquoi la CAT I n'est généralement pas la classification mise en évidence sur les multimètres modernes destinés aux travaux électriques. Si vous choisissez un multimètre pour des mesures secteur, les classifications sur lesquelles vous devez vous concentrer sont CAT II, CAT III et CAT IV, ainsi que la tension nominale appropriée.
Décrypter la tension nominale
Une classification CAT n'est complète que lorsqu'elle est associée à une tension nominale.
Une classification de sécurité complète comprend deux parties :
- La classification CAT vous indique le type d'environnement électrique pour lequel le multimètre est conçu.
- La tension nominale vous indique la tension de fonctionnement maximale autorisée dans cet environnement.
Par exemple :
- CAT II 600V signifie que le multimètre est classé pour les environnements CAT II jusqu'à 600 volts.
- CAT III 600V signifie que le multimètre est classé pour les environnements CAT III jusqu'à 600 volts.
- CAT IV 600V signifie que le multimètre est classé pour les environnements CAT IV jusqu'à 600 volts.
Bien que chaque exemple indique 600 volts, ils ne représentent pas le même niveau de protection. Un environnement CAT IV est plus proche de la source d'énergie électrique et peut exposer le multimètre à des transitoires d'énergie beaucoup plus élevés qu'un environnement CAT II.
Il y a un point important pour les lecteurs qui choisissent un multimètre portable pour les mesures de tension secteur. Selon les exigences actuelles de la CEI 61010 pour les multimètres portables capables de mesurer la tension secteur, les bornes de mesure secteur sont marquées CAT III ou CAT IV. La CAT II est incluse dans ce guide car elle aide à expliquer le système de catégories et peut encore apparaître dans les documents de sécurité électrique généraux ou sur d'autres types d'équipements de test.
La CEI 61010 est une famille de normes de sécurité pour les équipements de mesure électrique. Elle définit les exigences de sécurité et les conditions de test utilisées pour évaluer les équipements pour différents environnements de mesure.
Cependant, la CEI ne certifie pas chaque multimètre individuel. La classification imprimée sur un produit est déclarée par le fabricant et peut être étayée par des tests ou une certification d'un organisme de sécurité indépendant.
Lorsque vous comparez des multimètres, recherchez une classification clairement indiquée, telle que CAT III 600V ou CAT IV 600V. Le cas échéant, les marques de certification ou d'approbation d'organismes reconnus peuvent fournir une confirmation supplémentaire que le produit a été testé conformément aux exigences de sécurité applicables.
Trois facteurs derrière une classification CAT et tension
Pour comprendre pourquoi la catégorie et la tension doivent être lues ensemble, il est utile d'examiner trois facteurs utilisés dans les tests de sécurité :
- Tension de fonctionnement : La tension continue normale que le multimètre est conçu pour mesurer.
- Tension transitoire d'impulsion maximale : Une brève surtension que le multimètre doit être capable de supporter dans des conditions de test.
- Impédance de source : L'impédance de la source de test utilisée pendant le test transitoire. Une impédance de source plus faible peut fournir plus de courant et plus d'énergie lors d'une surtension.
Les valeurs du tableau ci-dessous sont des niveaux de test transitoires normalisés.
| Catégorie de mesure Impédance de la source de test | 300V | 600V | 1 000V |
|---|---|---|---|
| CAT II Source de test 12 Ω | 2 500V | 4 000V | 6 000V |
| CAT III Source de test 2 Ω | 4 000V | 6 000V | 8 000V |
| CAT IV Source de test 2 Ω | 6 000V | 8 000V | 12 000V |
Les valeurs indiquées sont les niveaux de tension de test transitoire d'impulsion maximale appliqués lors des tests de sécurité, et non les résultats finaux des tests d'un multimètre spécifique.
Ce tableau montre deux choses importantes.
Premièrement, au sein de la même catégorie de mesure, une tension de fonctionnement plus élevée nécessite une tension de test transitoire plus élevée. Par exemple, un CAT III 600V est testé avec une impulsion transitoire de 6 000V, tandis qu'un CAT III 1000V est testé avec une impulsion transitoire de 8 000V.
Deuxièmement, un numéro de tension plus élevé ne signifie pas automatiquement qu'un multimètre est adapté à un environnement à énergie plus élevée.
Comparez ces deux classifications :
| Classification | Impulsion maximale Test transitoire Tension |
Impédance de la source de test |
|---|---|---|
| CAT II 1000V |
6 000V | 12 Ω |
| CAT III 600V |
6 000V | 2 Ω |
Les deux classifications utilisent un niveau de test transitoire de 6 000V. Cependant, elles ne sont pas équivalentes.
Le test CAT III 600V utilise une impédance de source beaucoup plus faible. À la même tension transitoire, une source à impédance plus faible peut fournir plus de courant et plus d'énergie. Cela représente les conditions transitoires plus exigeantes rencontrées dans les installations électriques fixes.
C'est pourquoi un multimètre CAT III 600V peut être le bon choix pour le câblage fixe ou l'équipement de distribution, tandis qu'une classification CAT II 1000V ne remplace pas un travail CAT III, même si sa tension imprimée est plus élevée.
Le même principe s'applique lors de la comparaison des classifications CAT III et CAT IV. Une classification CAT IV 600V est conçue pour les points de mesure plus proches de la source d'alimentation, où le risque transitoire est plus grave que dans un environnement CAT III.
Lorsque vous choisissez un multimètre, commencez par l'emplacement où il sera utilisé. Ensuite, sélectionnez une tension nominale qui correspond ou dépasse la tension de fonctionnement que vous pouvez rencontrer dans cette catégorie.
N'oubliez pas non plus que le multimètre n'est qu'une partie de la configuration de mesure. Les cordons de test et les sondes doivent également avoir les classifications de catégorie et de tension appropriées pour la tâche. Un multimètre correctement classé ne peut pas rendre sûrs des cordons endommagés ou de classification inférieure.
Les classifications CAT sur les multimètres ne sont pas de simples étiquettes techniques. Elles vous aident à comprendre où un multimètre est conçu pour être utilisé et quel type de contrainte transitoire il est conçu pour supporter.
En lisant ensemble la classification CAT et la tension nominale, vous pouvez choisir un multimètre numérique de manière plus responsable et éviter d'utiliser un multimètre dans un environnement électrique pour lequel il n'a pas été conçu.
Approfondissez :
Guide du multimètre 101 pour les débutants : comment utiliser un multimètre
