Dans ce tutoriel, nous expliquerons toutes les informations nécessaires sur les testeurs de tension. Si vous souhaitez en savoir plus sur les différents types de testeurs de tension, leur principe de fonctionnement et comment les utiliser en détail, lisez attentivement cet article jusqu'à la fin.

1.0      Qu'est-ce qu'un stylo testeur de tension

1.1 Différence entre le stylo testeur de tension et le multimètre

1.2 Principe de fonctionnement du testeur de tension sans contact

1.3 Types de testeur de tension

1.4 Comment utiliser le stylo testeur de tension

1.5 Testeurs de tension Kaiweets

1.0 Qu'est-ce qu'un stylo testeur de tension ?

Un stylo testeur de tension ou un bâton de tension est utilisé pour vérifier la présence de tension sans les tracas de multimètres, de pinces ampèremétriques, etc. plus compliqués. Lors du diagnostic ou du travail sur un actif défaillant, la connaissance de la présence de tension est utile. Vous opterez pour un détecteur de tension sans contact comme outil initial. Il est relativement simple à utiliser et est principalement utilisé pour détecter la présence de tension alternative dans ou à proximité d'un objet ou d'une surface.

Il est capable de détecter l'existence de tension dans les fils, prises, disjoncteurs, luminaires, câbles d'alimentation, etc. Ces testeurs peuvent produire des signaux auditifs ou visuels pour montrer la présence de tension. Un petit nombre d'entre eux utilisent en outre de la lumière ou des chiffres pour indiquer le niveau de tension à proximité de l'objet ou de la surface. Le couplage capacitif, qui consiste à détecter la tension sans rencontrer le fil ou la surface testée, est le concept de fonctionnement fondamental des testeurs de tension. Une lampe test est un autre nom pour un testeur de tension. L'objectif principal de ce testeur est de protéger l'opérateur contre un choc électrique involontaire.

Testeur de tension HT100

Vous pouvez consulter les collections modernes de testeurs de tension kaiweets sur le lien. Voici la liste des testeurs de tension avancés disponibles sur le marché :

  • Testeur de tension numérique AC
  • Testeur de tension numérique DC/AC
  • Stylo testeur de tension alternative sans contact
  • Testeur de prise GFCI Pro avec écran LCD
  • Kit testeur de tension
  • Testeur de prise GFCI avec affichage de tension
  • Kit de test électrique
  • Testeur de tension/testeur de tension sans contact

1.1 Différence entre le stylo testeur de tension et le multimètre

  • Fonction

Un testeur de tension sans contact détermine uniquement si la tension est présente, contrairement à un multimètre, qui peut également mesurer le courant. Le niveau de tension sur le câble peut être mesuré avec un multimètre, entre autres mesures et tests.

  • Fonctionnement

Pour vérifier si deux points sont liés, un multimètre recherche une très faible résistance. Pour ce faire, un petit courant est introduit dans le circuit et la différence de potentiel entre ces emplacements est ensuite mesurée. La résistance est ensuite déterminée à l'aide de la chute de tension.

Deux connexions filaires avec une sonde métallique à chaque extrémité constituent un simple testeur de tension au néon. Les sondes filaires doivent entrer en contact avec les câbles ; une sonde doit être en contact avec le fil chaud et l'autre avec le fil neutre. L'ampoule au néon s'allumera si du courant la traverse.

  • Sécurité

Afin de connecter un multimètre au circuit en série, la connexion doit d'abord être rompue. Il s’agit d’une procédure un peu longue qui doit être menée avec précaution. S’il est manipulé par des électriciens amateurs, son utilisation peut être un peu dangereuse. L'instrument de test de tension le plus simple et le plus sûr est un testeur de tension de base alimenté par batterie, en particulier un testeur de tension sans contact. Il permet de tester la tension sans que vous ayez à toucher des câbles ou des composants de circuits.

1.2 Principe de fonctionnement du testeur de tension sans contact

Il surveille les lignes de flux du champ électrique créé entre le composant sous tension du système et le potentiel terrestre. En détectant une infime quantité de courant lié capacitivement du circuit actif au testeur et renvoyé à la terre, les testeurs de tension sans contact détectent la tension. Lorsqu'ils voient ce courant sans avoir à le toucher directement, les testeurs de tension sans contact commencent à s'allumer.

Il dispose d'un capteur qui enroule la pointe. Ensuite, le bobinage est positionné dans le champ électromagnétique. Lorsque la pointe du testeur est en contact avec un conducteur, une prise ou un cordon d'alimentation, un capteur intégré à l'extrémité de l'appareil détecte la présence de tension.

Le champ électrique et les conducteurs sous tension, qu'il s'agisse d'un circuit incomplet ou non, sont tous deux détectés à l'aide d'un couplage par condensateur. Grâce au couplage capacitif, vous devenez la référence au sol en tenant l'outil. Vous pouvez savoir qu'il y a de l'électricité lorsque la pointe s'allume en rouge et que l'appareil émet un bip.

1.3 Types de testeur de tension

  • Testeur de tension sans contact

Un testeur d'inductance en est un autre nom. L’un des tests les plus sûrs et les plus simples à utiliser est celui-ci. Sans toucher la surface ou une partie de l'équipement testé, les utilisateurs peuvent tester la tension des câbles ou d'autres appareils. Après avoir rapproché la pointe du testeur du fil, la lecture s'affiche simplement sur l'écran. Il peut être utilisé aussi bien par les experts que par les bricoleurs.

  • Testeur de tension au néon

Il dispose d'un néon à l'intérieur et est disponible en version petite. Il comporte une sonde métallique à chaque extrémité de deux fils courts. Il détermine s'il y a ou non une tension dans le circuit. Il n’est cependant pas en mesure d’afficher la plage de tension. Pour cela, l'utilisateur doit prendre contact avec les fils du circuit à l'aide de sondes filaires.

  • Testeur de tension solénoïde

Il porte également le nom de « testeur multifonction ». Des variantes analogiques et numériques sont disponibles. La tension et la polarité peuvent être testées. La plupart des électriciens l'utilisent. Il contient deux fils et une sonde étendue qui s'étend du bas du testeur.

  • Testeur de tension numérique

Il fonctionne numériquement et sans interaction physique. C'est un outil pratique qui répond à une variété de besoins. Son objectif principal est de déterminer s'il existe une cause de dysfonctionnement ou si l'appareil technique fonctionne normalement dans l'environnement. De plus, il détecte les problèmes de surcharge et les signaux interférents.

testeur de tension

1.4 Comment utiliser le stylo testeur de tension

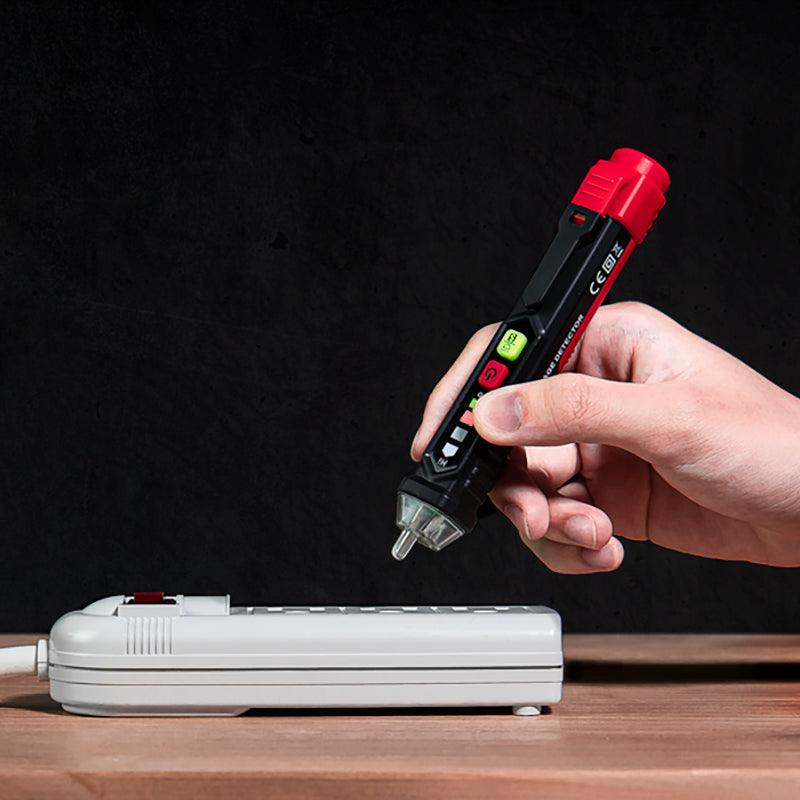

Il vous suffit de toucher le fil avec la pointe du testeur ou, si vous testez une prise, de la placer sur la plaque frontale d'un trou de fiche plus court pour utiliser un testeur de tension sans contact. Pour démontrer qu'il y a une tension, la majorité des testeurs s'allumeront ou émettront un son. Lorsque la tension est détectée dans le testeur de tension sans contact/testeur de tension sans contact Kaiweets VT200, la pointe clignote en rouge et un signal sonore retentit.

Lisez et tenez compte des mises en garde et des instructions fournies avec votre testeur de tension sans contact avant de commencer à l'utiliser. Chaque testeur varie un peu.

Suivez ces méthodes simples pour tester les câbles électriques si un fil est sous tension :

  • Connectez la pointe du testeur de tension sans contact à un système ou à un fil connu pour être sous tension.
  • Pour déterminer s'il y a du courant dans le câble ou le circuit que vous devez tester, utilisez le testeur.
  • Pour confirmer que les piles du testeur ne sont pas épuisées ou que le testeur n'est pas tombé en panne pendant le test, testez-le à nouveau avec une source de tension reconnue.

Remarque : Vous pouvez tester un câble d'alimentation sans multimètre en utilisant un testeur ou un détecteur de tension.

1.5 Testeurs de tension Kaiweets

Les détecteurs de tension sans contact Kaiweets sont dotés d'une construction robuste et de haute qualité, sont simples à utiliser et sont certifiés jusqu'à CAT IV 1000 V. Ces détecteurs se démarquent et contribuent à votre sécurité grâce à la fiabilité exceptionnelle de Kaiweets, que vous attendez. . Kaiweets propose davantage de testeurs électriques de premier ordre. Découvrez la gamme complète de testeurs de continuité de tension et de testeurs électriques de Kaiweets.
