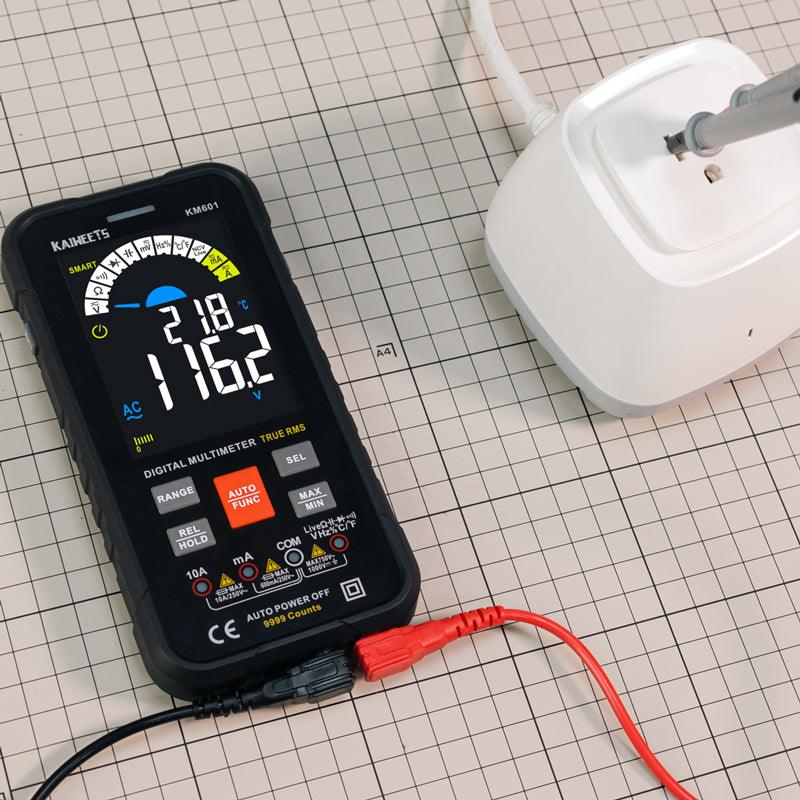

Comment tester un transformateur avec un multimètre

Qu'est-ce qu'un transformateur ?

Un transformateur est une machine qui utilise l'induction électromagnétique pour transférer l'électricité entre deux ou plusieurs circuits. Dans les applications de puissance électrique, les transformateurs sont utilisés pour augmenter ou diminuer les tensions alternatives. Les transformateurs sont utilisés dans une large gamme d'appareils électroniques, tels que les radios, les téléviseurs, les réseaux informatiques et les alimentations électriques.

Il existe deux types de transformateurs :

• Élévateur : augmente la tension.
• Abaisseur : diminue la tension.

L'enroulement primaire est enroulé autour du noyau, tandis que l'enroulement secondaire est enroulé autour du primaire. Le nombre de spires dans l'enroulement primaire détermine le rapport de transformation de tension, qui est calculé comme le nombre de spires dans l'enroulement secondaire divisé par l'enroulement primaire. L'enroulement secondaire se connecte à la charge, tandis que le primaire se connecte à la source d'alimentation.

Étant donné que les transformateurs sont des composants essentiels des systèmes électriques, il est crucial d'assurer leur bon fonctionnement pour la sécurité et l'efficacité de l'ensemble du système. Des tests réguliers permettent d'identifier les problèmes potentiels avant qu'ils ne causent des dommages importants. Plongeons maintenant dans les étapes pour tester un transformateur à l'aide d'un multimètre afin de garantir son intégrité et son fonctionnement en toute sécurité.

Outils nécessaires pour tester un transformateur

• Un multimètre
• Un transformateur

Test d'un transformateur avec un multimètre

Si vous êtes novice en matière de tests électriques, prenez un moment pour consulter comment utiliser un multimètre en toute sécurité avant de vérifier un transformateur. Une petite préparation facilite grandement la compréhension des lectures de résistance et de continuité dans les étapes suivantes.

1. Réglez le multimètre sur Ohms (Ω)

Tournez le cadran sur le réglage Résistance (Ω). Si votre multimètre n'est pas auto-range, commencez par une plage basse (par exemple, 200Ω) pour le secondaire et une plage plus élevée (par exemple, 2kΩ) pour le primaire.

2. Testez l'enroulement primaire (contrôle de continuité)

Touchez une sonde à chaque extrémité des bornes de l'enroulement primaire.

• Lecture saine : Vous devriez voir une résistance stable. Selon la taille du transformateur, cela peut varier de 10Ω à 500Ω.
• Lecture défectueuse : Si le multimètre affiche OL (boucle ouverte), la bobine primaire est cassée (grillée). S'il indique 0.0Ω, l'enroulement est en court-circuit interne.

3. Testez l'enroulement secondaire (contrôle de continuité)

Touchez les sondes aux bornes de l'enroulement secondaire.

• Lecture saine : Généralement, la résistance secondaire est beaucoup plus faible que la résistance primaire dans les transformateurs abaisseurs (souvent 1Ω à 20Ω).
• Lecture défectueuse : Encore une fois, OL indique un circuit ouvert défectueux.

4. Le test d'isolation (étape de sécurité critique)

Un transformateur peut avoir une continuité mais être quand même dangereux si l'isolation a échoué.

• Enroulement à enroulement : Touchez une sonde à une borne primaire et l'autre à une borne secondaire. Le multimètre DOIT indiquer OL. Toute valeur de résistance ici indique un court-circuit interne entre les deux circuits.
• Enroulement à la masse (noyau) : Touchez une sonde à une borne d'enroulement et l'autre au cadre métallique ou au noyau de fer. Cela DOIT également indiquer OL. Si vous obtenez une lecture de résistance, le transformateur "fuit" de l'électricité vers le châssis et présente un risque d'incendie/d'électrocution.

Signes de défaillance du transformateur

L'identification des signes avant-coureurs peut prévenir une défaillance catastrophique de l'équipement et des incendies électriques. Surveillez les symptômes suivants :

• Chaleur excessive : Bien que les transformateurs chauffent naturellement pendant l'utilisation, une température de fonctionnement inhabituellement élevée ou une odeur de "brûlé" indique souvent un court-circuit interne ou une surcharge.
• Bruit anormal : Un transformateur sain doit produire un bourdonnement léger et régulier. Des bruits forts de bourdonnement, de cliquetis ou de vibration (souvent appelés "bourdonnement de transformateur") suggèrent des laminations internes ou du matériel desserrés.
• Dommages visuels : Inspectez l'unité pour des boîtiers bombés, une isolation de fil décolorée (carbonisée) ou tout signe de fuite de fluide diélectrique dans les unités plus grandes.
• Chutes de performance : Les déclenchements fréquents des disjoncteurs ou une tension de sortie incohérente sont des indicateurs clairs de dégradation interne.

Questions fréquentes sur les tests de transformateurs

Est-il nécessaire qu'un transformateur ait une continuité ?

Oui, un transformateur doit avoir une continuité pour assurer un flux de courant ininterrompu. Une rupture de continuité peut entraîner des surtensions, ce qui peut endommager le transformateur ou provoquer un incendie électrique. Des contrôles de continuité réguliers aident à prévenir de tels problèmes.

Comment tester un transformateur en cas de panne ?

Il existe plusieurs façons de tester un transformateur en cas de panne :

• Test de perte de charge : Mesurez la tension aux bornes du transformateur avec un voltmètre lorsque le transformateur est éteint. Une perte de charge importante peut indiquer un problème.
• Test de flux de courant : Mesurez le courant traversant le transformateur à l'aide d'un ampèremètre lorsque le transformateur est sous tension. Des lectures de courant anormales peuvent signaler des problèmes internes.
• Test de résistance : Utilisez un ohmmètre pour mesurer la résistance des enroulements du transformateur. Une résistance élevée ou un manque de continuité indique un défaut.

Si l'un de ces tests montre des lectures incorrectes, le transformateur doit probablement être remplacé.

Quels sont les types de tests de transformateurs ?

Il existe quatre principaux types de tests généralement effectués sur les transformateurs :

• Test à vide : Mesure les pertes fer et le courant magnétisant lorsque le transformateur n'est pas sous charge.
• Test en charge : Vérifie la capacité du transformateur à fonctionner en toute sécurité sous sa charge spécifiée.
• Test d'isolation : Évalue l'état du système d'isolation du transformateur en mesurant la résistance à une tension appliquée.
• Test fonctionnel : Assure que le transformateur remplit sa fonction prévue, souvent effectué lors de la mise en service ou après des réparations majeures.
