Un interrupteur défectueux peut provoquer un scintillement des lumières, un fonctionnement intermittent ou une lumière qui ne s'allume pas du tout. La bonne nouvelle est que vous pouvez souvent vérifier si un interrupteur fonctionne correctement avec un multimètre. Apprendre comment utiliser un multimètre pour les diagnostics domestiques simples rend ce processus sûr, simple et très précis.
Dans ce guide, nous vous expliquerons comment tester différents types d'interrupteurs pas à pas et soulignerons les précautions de sécurité à prendre avant de travailler sur un circuit électrique.
Types d'interrupteurs
·Interrupteur unipolaire :
Un interrupteur unipolaire est le type d'interrupteur le plus basique ; il possède deux bornes et un seul levier marche/arrêt. Il contrôle un circuit, vous permettant d'allumer et d'éteindre les lumières ou d'autres appareils électriques d'un simple mouvement de levier.
·Interrupteur va-et-vient :
Un interrupteur va-et-vient est utilisé lorsqu'une lumière doit être contrôlée depuis deux endroits différents, comme en haut et en bas d'un escalier. Contrairement à un interrupteur unipolaire, un interrupteur va-et-vient n'a généralement pas de marquages ON et OFF. Il possède une borne commune et deux bornes de navette.
·Interrupteur permutateur :
Un interrupteur permutateur est utilisé avec deux interrupteurs va-et-vient pour contrôler une lumière depuis trois emplacements ou plus. Étant donné que le câblage d'un interrupteur permutateur est plus complexe, le test de celui-ci nécessite généralement une identification minutieuse des bornes et du chemin de câblage.
Comprendre le type d'interrupteur que vous possédez est essentiel avant de le tester, car la procédure de test diffère pour chaque type. Vérifiez l'arrière ou le côté de votre interrupteur — la plupart sont étiquetés Unipolaire ou Va-et-vient.
Outils nécessaires pour tester un interrupteur
Les outils et accessoires suivants sont nécessaires pour tester un interrupteur :
- Multimètre
- Testeur de tension sans contact
- Tournevis
- Pinces à dénuder/couper (uniquement si vous devez remplacer ou reconnecter des fils)
- Ruban isolant (facultatif)
Un multimètre numérique peut être utilisé pour mesurer la tension, la résistance et la continuité lors de la vérification d'un interrupteur. Un tournevis est nécessaire pour retirer la plaque de recouvrement et l'interrupteur du boîtier électrique. Un testeur de tension permet de confirmer que le circuit est réellement hors tension avant de toucher les fils. Les pinces à dénuder ne sont nécessaires que si vous devez reconnecter ou remplacer l'interrupteur.
Comment tester un interrupteur avec un multimètre
Tester un interrupteur avec un multimètre est un processus simple. Voici ce que vous devez faire :
- Si vous testez l'interrupteur hors tension, réglez votre multimètre en mode continuité ou résistance (ohms). Le mode continuité est souvent l'option la plus simple car il vous indique rapidement si l'interrupteur établit ou interrompt le circuit.
- Coupez l'alimentation du circuit au niveau du tableau de disjoncteurs. Avant de toucher l'interrupteur ou les fils, utilisez un testeur de tension ou un multimètre pour confirmer que le circuit n'est plus sous tension.
- Retirez la plaque de recouvrement de l'interrupteur, dévissez l'interrupteur et retirez-le délicatement du boîtier électrique afin de pouvoir accéder aux vis des bornes. Assurez-vous que les fils restent séparés et ne se touchent pas.
- Avec l'interrupteur en position ARRÊT, touchez une sonde à chaque borne. Un interrupteur fonctionnant correctement doit indiquer OL (circuit ouvert / résistance infinie). Ensuite, mettez l'interrupteur en position MARCHE — la lecture devrait chuter à près de 0 Ω.
- Si les lectures ne changent pas comme prévu lorsque vous actionnez l'interrupteur, l'interrupteur peut être défectueux. Par exemple, s'il n'affiche aucune continuité dans les deux positions ou une continuité dans les deux positions sur un interrupteur unipolaire, il est probablement défectueux et doit être remplacé par un interrupteur de remplacement correctement calibré.
- Après avoir remplacé l'interrupteur, reconnectez les fils solidement, remontez l'interrupteur dans le boîtier, réinstallez la plaque de recouvrement, puis rétablissez l'alimentation au niveau du disjoncteur.
Si vous remarquez des marques de brûlure, une odeur de brûlé ou une décoloration sur les bornes de l'interrupteur, ne procédez pas au test. Ce sont des signes courants que l'interrupteur pourrait devoir être remplacé.
Ces tests de base peuvent vous aider à déterminer si l'interrupteur lui-même est défectueux ou si le problème peut se situer ailleurs dans le circuit. Coupez toujours l'alimentation avant de vérifier la continuité ou la résistance, et contactez un électricien qualifié si vous n'êtes pas sûr du câblage ou des résultats du test.
Tester un interrupteur unipolaire avec un multimètre
La première étape consiste à couper l'alimentation électrique. Il est important de s'assurer que toute l'électricité alimentant le circuit a été coupée, sinon cela peut représenter un danger pour la sécurité. À l'aide d'un testeur de tension, vérifiez qu'il n'y a pas d'alimentation avant de continuer.
Ensuite, retirez la plaque de recouvrement de l'interrupteur et dévissez les deux vis à chaque extrémité de l'interrupteur. Soulevez délicatement l'ancien interrupteur de son boîtier mural.

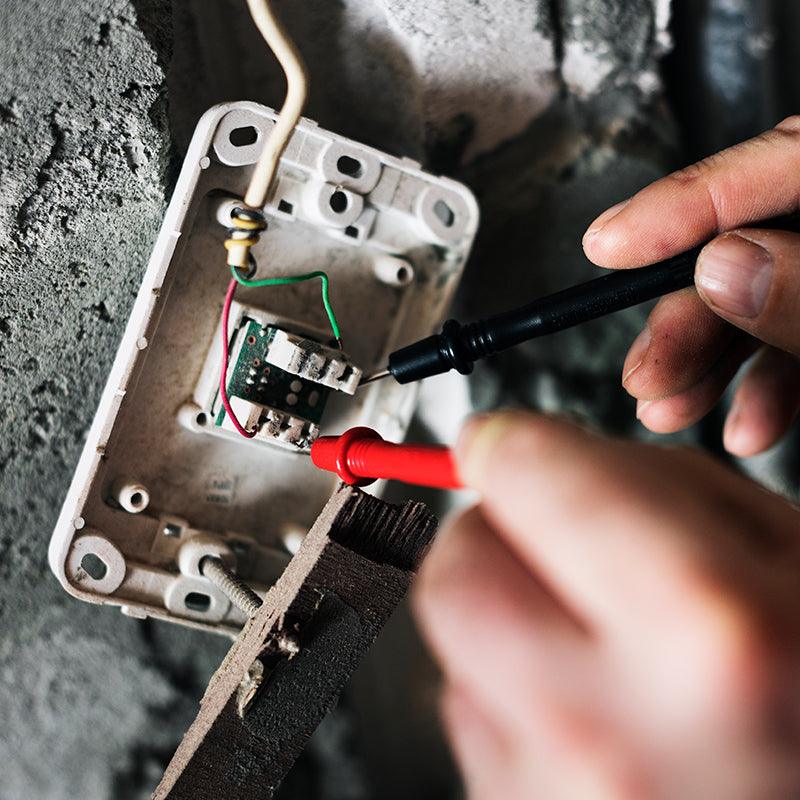

Réglez votre multimètre sur le mode résistance (Ω) ou continuité. Placez une sonde sur chaque borne à vis.
- Interrupteur éteint → doit indiquer OL (résistance infinie)
- Interrupteur allumé → doit indiquer près de 0 Ω
Si les lectures sont inversées, ou si l'interrupteur indique 0 Ω dans les deux positions, l'interrupteur est défaillant et doit être remplacé.
Maintenez l'alimentation coupée lors des tests de continuité ou de résistance. Basculez l'interrupteur entre ON et OFF et observez comment la lecture change. Un bon interrupteur unipolaire devrait alterner entre continuité et non-continuité. S'il reste le même dans les deux positions, l'interrupteur est probablement défectueux.
Remplacez l'interrupteur uniquement par un interrupteur unipolaire correctement calibré et correspondant aux exigences du circuit.
Il est fortement recommandé de toujours faire preuve de prudence lorsque vous manipulez de l'électricité. Cet article a été rédigé à titre informatif uniquement et ne doit pas être considéré comme un conseil ou une instruction professionnelle. Si vous n'êtes pas sûr des étapes, il est préférable de contacter un électricien qualifié pour obtenir de l'aide. Grâce à ces étapes simples et à ces précautions de sécurité, vous ne devriez avoir aucun problème à tester votre interrupteur unipolaire avec un multimètre.
Comment tester un interrupteur va-et-vient avec un multimètre
Un interrupteur va-et-vient permet de commander un luminaire depuis deux emplacements différents. Pour vérifier s'il fonctionne correctement, vous devez vérifier comment la borne commune se connecte aux bornes de navette dans chaque position de l'interrupteur.
Pour commencer votre test, coupez l'alimentation du circuit au niveau du tableau électrique en basculant l'interrupteur. Une fois cela fait, localisez l'interrupteur va-et-vient et retirez sa plaque de recouvrement.
Un interrupteur va-et-vient possède une borne COM (commune) — généralement de couleur laiton ou étiquetée — et deux bornes de navette.
Étape 1 : L'alimentation coupée, réglez le multimètre en mode continuité ou résistance.
Étape 2 : Placez une sonde sur COM, l'autre sur Navette 1. Basculez l'interrupteur — vous devriez obtenir une continuité dans une position.
Étape 3 : Déplacez la sonde vers Navette 2. Basculez à nouveau l'interrupteur — la continuité devrait maintenant apparaître de ce côté.
Si vous obtenez une continuité sur les deux navettes simultanément, ou sur aucune, l'interrupteur est défectueux.
Comment tester un interrupteur permutateur
Un interrupteur permutateur possède quatre bornes (deux paires de navettes). Avec l'alimentation coupée et le multimètre en mode continuité :
- Position 1 du levier : Les bornes 1-3 et 2-4 doivent indiquer une continuité (liaison directe).
- Position 2 du levier : Les bornes 1-4 et 2-3 doivent indiquer une continuité (croisée).
Si une combinaison ne présente pas le modèle de continuité attendu, l'interrupteur est défectueux.
Foire aux questions :
Que dois-je faire si je constate que mon interrupteur a besoin d'être réparé ou remplacé ?
Si vous constatez que votre interrupteur a besoin d'être réparé ou remplacé, il est important de contacter un électricien qualifié. Un électricien pourra évaluer le problème et effectuer en toute sécurité les réparations ou remplacements nécessaires. De plus, il pourra également vous donner des conseils importants sur la meilleure façon d'entretenir votre interrupteur à l'avenir. Il est toujours recommandé de demander l'avis d'un professionnel lorsque vous traitez des composants électriques, car cela garantira votre sécurité et la conformité de tous les travaux effectués aux normes applicables.
Dois-je tester mon interrupteur en position marche et arrêt ?
Oui, il est important de tester votre interrupteur en position marche et arrêt, car cela vous donnera une lecture précise de ses performances. Pour ce faire, remettez l'alimentation après votre première mesure de résistance et basculez l'interrupteur dans les deux positions avant de prendre une autre lecture. Cela vous aidera à identifier si des défauts sont présents dans le circuit de votre interrupteur.
Quel type de multimètre dois-je utiliser ?
R : La plupart des multimètres numériques standard conviennent pour tester un interrupteur, mais certaines fonctionnalités supplémentaires telles que des plages de tension plus élevées ou des capacités d'auto-gamme peuvent être nécessaires selon l'application spécifique. Assurez-vous de rechercher les spécifications exactes avant d'effectuer tout test.
Conclusion :
Tester un interrupteur est une tâche de bricolage gérable si elle est effectuée correctement. Les points clés à retenir : coupez toujours l'alimentation au disjoncteur en premier, utilisez le mode continuité ou résistance (pas la tension) pour tester l'interrupteur, et vérifiez vos lectures dans les deux positions de l'interrupteur. Si vous avez des doutes à un moment donné, ou si l'interrupteur présente des signes de brûlure ou d'arc électrique, contactez un électricien agréé.
