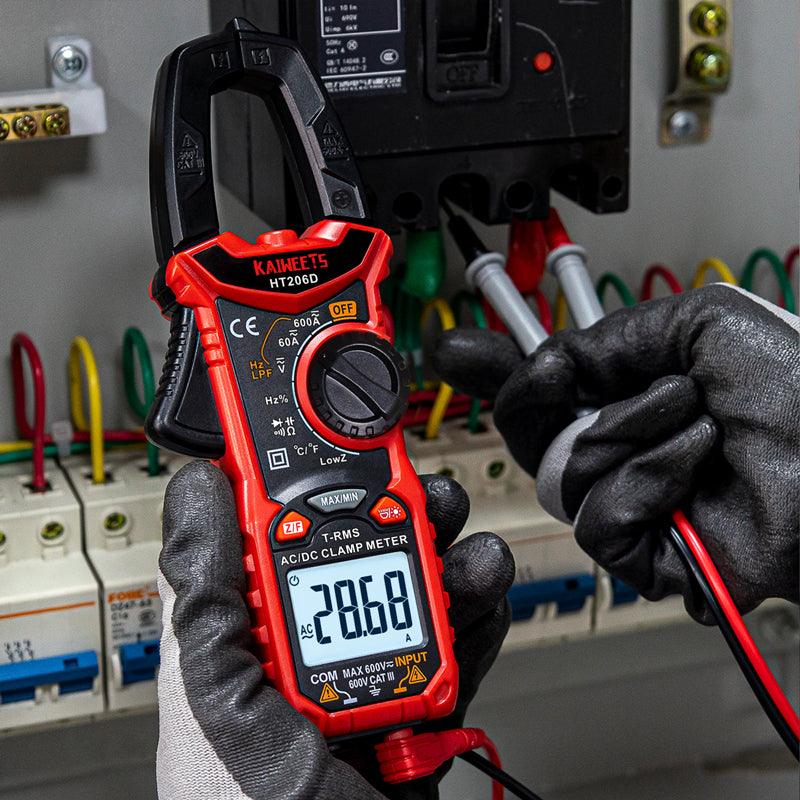

Comment mesurer le courant avec une pince ampèremétrique

Une pince ampèremétrique mesure le courant électrique en détectant le champ magnétique autour d'un conducteur. Ses mâchoires articulées vous permettent de lire le courant de charge sans couper le fil ni placer le multimètre en série avec le circuit.

Pour une mesure de courant standard, fermez les mâchoires autour d'un seul conducteur isolé. Ne serrez pas autour d'un cordon d'alimentation complet, car les champs magnétiques des courants sortant et rentrant s'annulent généralement. Vous n'avez pas non plus besoin des cordons de test rouge et noir lorsque vous mesurez le courant via les mâchoires intégrées du multimètre.

Les pinces ampèremétriques peuvent mesurer uniquement le courant CA ou les courants CA et CC. De nombreux modèles utilisent également des cordons de test pour mesurer la tension ou la résistance. Vérifiez toujours les spécifications du multimètre avant de choisir une fonction.

Comment mesurer le courant avec une pince ampèremétrique ?

Vous mesurez le courant en sélectionnant le mode de courant correct et en serrant les mâchoires autour d'un conducteur pendant que le circuit fonctionne.

Étape 1 : Confirmer que le multimètre est adapté au circuit

Vérifiez si le courant est CA ou CC. Confirmez que le courant attendu se situe dans la plage de mesure du multimètre.

La tension nominale et la catégorie de mesure de la pince ampèremétrique doivent également être appropriées à l'environnement électrique. N'utilisez pas un multimètre sur un circuit qui dépasse les limites indiquées sur l'instrument.

Étape 2 : Inspecter et préparer la pince ampèremétrique

Examinez le boîtier et les mâchoires avant utilisation. N'utilisez pas le multimètre si le boîtier est fissuré ou si les surfaces des mâchoires sont endommagées.

• Assurez-vous que le couvercle de la batterie est fermé.
• Retirez les cordons de test des prises d'entrée.
• Tournez le cadran sur Courant CA ou Courant CC.
• Sélectionnez une plage appropriée si le multimètre n'est pas à gamme automatique.

Si vous mesurez le courant CC, fermez les mâchoires vides et utilisez la fonction zéro avant de serrer le conducteur. La mise à zéro supprime le décalage de la lecture. Ce n'est pas nécessaire pour la plupart des mesures de courant CA.

Étape 3 : Identifier un conducteur

Localisez le conducteur isolé individuel qui transporte le courant que vous souhaitez mesurer. Pour les tests de courant de charge, la pince doit entourer un seul conducteur.

Ne serrez pas autour des fils de phase et de neutre. Leurs champs magnétiques s'opposent, de sorte que l'affichage peut indiquer zéro ou une valeur beaucoup plus petite.

Si les conducteurs sont enfermés dans un cordon d'alimentation domestique, utilisez un dédoubleur de ligne correctement classé ou une autre méthode d'accès approuvée. Ne coupez pas l'isolation et ne séparez pas les fils sous tension simplement pour obtenir une lecture.

Étape 4 : Serrer les mâchoires autour du conducteur

Ouvrez les mâchoires et placez le conducteur à l'intérieur. Fermez complètement les mâchoires, puis positionnez le conducteur près du centre de l'ouverture.

Gardez vos doigts derrière la barrière de protection du multimètre. Ne touchez pas le conducteur et ne déplacez pas le câblage à proximité pendant la mesure.

Étape 5 : Lire et confirmer le résultat

Laissez l'affichage se stabiliser avant d'enregistrer le courant. Utilisez la fonction de maintien si l'écran est difficile à voir depuis la position de mesure.

Lors de la mesure du courant CC, un signe négatif signifie généralement que le courant circule dans la direction opposée à la flèche de référence du multimètre. Inversez l'orientation de la mâchoire si vous avez besoin d'une lecture positive.

Étape 6 : Retirer et ranger le multimètre

Ouvrez les mâchoires et retirez le multimètre sans tirer sur le conducteur. Éteignez le multimètre une fois le test terminé.

Rangez-le dans un endroit propre et sec. Protégez les surfaces des mâchoires de la saleté, car une mauvaise fermeture des mâchoires peut affecter les mesures futures.

Comment utiliser une pince ampèremétrique en toute sécurité ?

L'utilisation sûre d'une pince ampèremétrique dépend du choix d'un instrument correctement calibré et de l'évitement du contact avec des pièces sous tension exposées.

• Lisez le manuel du multimètre avant d'utiliser une fonction inconnue.
• Inspectez le boîtier et l'isolation des mâchoires avant chaque test.
• Utilisez un multimètre avec des tensions nominales et des catégories de mesure appropriées.
• Gardez vos doigts derrière la barrière de protection.
• Ne dépassez pas la plage de courant maximale du multimètre.
• N'insérez pas de conducteur surdimensionné dans les mâchoires.
• Évitez les endroits humides, sauf si le multimètre est spécifiquement conçu pour cela.
• N'utilisez pas le multimètre à proximité de gaz ou de vapeurs explosives.

Mettez l'équipement hors tension avant d'ouvrir un boîtier ou d'accéder au câblage interne lorsque le travail le permet. Un circuit peut avoir besoin de fonctionner pendant la mesure réelle du courant, mais la configuration du test ne doit pas créer d'exposition inutile aux pièces sous tension.

Les tests à proximité de conducteurs sous tension exposés présentent des risques de choc et d'arc. Ce travail doit être effectué par une personne qualifiée utilisant l'équipement de protection et les procédures requis pour l'installation.

Une pince ampèremétrique réduit la nécessité d'ouvrir un circuit, mais elle ne rend pas tous les tests sous tension sûrs. Arrêtez le test si le conducteur est endommagé ou si la zone de travail n'est pas accessible en toute sécurité.

Quelles erreurs peuvent causer une lecture incorrecte de la pince ampèremétrique ?

La plupart des lectures incorrectes proviennent du serrage des mauvais conducteurs ou de l'utilisation d'une fonction qui ne correspond pas au courant mesuré.

Serrage autour d'un cordon d'alimentation entier

Une pince de courant de charge standard doit entourer un seul conducteur. Lorsque les conducteurs de phase et de neutre sont tous deux à l'intérieur des mâchoires, leurs champs magnétiques s'annulent généralement.

Une pince de courant de fuite est une exception spéciale. Elle peut être placée autour de tous les conducteurs porteurs de courant pour mesurer le petit déséquilibre entre eux.

Laisser les cordons de test connectés

Les mâchoires intégrées ne nécessitent pas de cordons de test pour la mesure du courant. Retirez les cordons des prises d'entrée avant d'utiliser les mâchoires, sauf si le fabricant donne des instructions différentes pour ce modèle.

Les cordons de test sont normalement utilisés lorsque la pince ampèremétrique mesure la tension ou la résistance. Ces fonctions nécessitent une configuration différente.

Utilisation du mauvais mode CA ou CC

Une pince ampèremétrique CA uniquement ne peut pas mesurer correctement le courant CC stable. Un multimètre qui prend en charge les deux types de courant doit être réglé sur le mode approprié.

Certains multimètres identifient automatiquement le CA ou le CC, mais cette fonctionnalité ne doit pas être présumée. Vérifiez l'affichage et le manuel du produit.

Sauter l'ajustement de zéro CC

Les pinces ampèremétriques CC peuvent afficher un petit décalage même lorsqu'aucun conducteur n'est à l'intérieur des mâchoires. Fermez les mâchoires vides et appuyez sur le bouton zéro avant de mesurer le courant CC.

Répétez l'ajustement de zéro si la lecture dérive après que le multimètre a été déplacé ou exposé à un changement de température important.

Laisser les mâchoires partiellement ouvertes

Les surfaces des mâchoires doivent se fermer complètement. La saleté ou les dommages sur les surfaces de contact peuvent créer un entrefer et réduire la précision de la mesure.

Ne placez pas de ruban adhésif ou un autre objet entre les pointes des mâchoires. Nettoyez le multimètre uniquement selon les instructions du fabricant.

Mesure en dessous de la plage utile du multimètre

Une pince ampèremétrique à usage général peut ne pas résoudre des courants très faibles. Si la valeur attendue est inférieure à la plage de précision spécifiée du multimètre, l'affichage peut fluctuer ou rester à zéro.

Utilisez une pince à faible courant ou à courant de fuite lorsque de petites mesures sont importantes. Vérifiez la résolution et la précision déclarée de l'instrument avant de vous fier au résultat.

Confondre la mise à zéro avec l'étalonnage

La mise à zéro supprime un décalage avant un test de courant CC. L'étalonnage est un processus distinct qui compare le multimètre à une norme de référence connue.

Les utilisateurs ne recalibrent normalement pas une pince ampèremétrique avant chaque mesure. Suivez les directives de vérification ou de service du fabricant lorsque la précision traçable est requise.

Quelle est la précision d'une pince ampèremétrique ?

Une pince ampèremétrique peut fournir des mesures de courant fiables lorsqu'elle est utilisée dans les conditions de précision indiquées par son fabricant.

La précision est normalement indiquée en pourcentage de la lecture plus un petit nombre de chiffres affichés. La spécification exacte peut changer avec la plage sélectionnée ou la fréquence du courant.

Plusieurs facteurs pratiques peuvent affecter le résultat :

• Les mâchoires ne sont pas entièrement fermées.
• Le conducteur est positionné près d'un bord de mâchoire.
• Le multimètre n'a pas été mis à zéro avant un test CC.
• Le courant est inférieur à la plage de mesure spécifiée.
• Un conducteur proche produit un champ magnétique fort.
• La forme d'onde est en dehors de la plage de fréquences prise en charge par le multimètre.

Le centrage du conducteur améliore généralement la répétabilité. Éloignez la pince des autres fils à courant élevé lorsque l'installation offre suffisamment d'espace.

Pour les circuits CA avec des formes d'onde déformées, une pince ampèremétrique TRMS (True RMS) peut fournir une lecture plus représentative qu'un modèle à réponse moyenne. Les formes d'onde déformées sont souvent associées à des commandes électroniques ou à des alimentations à découpage.

Ne décrivez pas une pince ampèremétrique comme précise uniquement en fonction de son courant nominal maximal. Vérifiez la spécification de précision publiée pour la plage que vous comptez utiliser.

Quand faut-il utiliser une pince ampèremétrique au lieu d'un multimètre ?

Une pince ampèremétrique est généralement le meilleur choix lorsque vous avez besoin de mesurer le courant de charge sans déconnecter le conducteur.

Un multimètre numérique peut être préférable lorsque vous avez besoin d'une plus grande résolution à un courant faible. Cependant, mesurer le courant avec un multimètre nécessite généralement d'ouvrir le circuit et de placer le multimètre en série.

Connecter un multimètre de manière incorrecte en mode courant peut court-circuiter le circuit ou faire sauter le fusible du multimètre. Une pince ampèremétrique évite cette connexion en série lorsque le courant est mesuré à travers ses mâchoires.

Foire aux questions

Chaque pince ampèremétrique peut-elle mesurer les courants CA et CC ?

Non. Certaines pinces ampèremétriques mesurent uniquement le courant CA, tandis que les modèles CA/CC peuvent mesurer les deux.

Les modèles CA uniquement utilisent généralement la détection par transformateur de courant. Les modèles compatibles CC nécessitent un capteur capable de détecter un champ magnétique stable. Vérifiez les fonctions A~ et A⎓ clairement indiquées avant d'acheter ou de tester.

Pourquoi une pince ampèremétrique indique-t-elle zéro autour d'un cordon d'alimentation ?

Un cordon d'alimentation contient généralement les conducteurs aller et retour. Leurs champs magnétiques opposés s'annulent à l'intérieur de la pince, ce qui entraîne une lecture nulle ou proche de zéro.

Utilisez un dédoubleur de ligne correctement calibré pour accéder à un seul conducteur. N'endommagez pas l'isolation du cordon pour séparer les fils.

Les cordons rouge et noir doivent-ils être connectés ?

Aucun cordon de test n'est nécessaire lorsque le courant est mesuré avec les mâchoires intégrées de la pince ampèremétrique. Les mâchoires détectent le champ magnétique autour du conducteur.

Les cordons de test sont utilisés pour des fonctions telles que la tension ou la résistance. Retirez-les avant une mesure de courant par mâchoire, sauf si les instructions du multimètre exigent spécifiquement une autre configuration.

Une pince ampèremétrique standard peut-elle mesurer le courant de fuite ?

Une pince ampèremétrique de charge standard peut ne pas avoir une résolution suffisante pour mesurer avec précision de petits courants de fuite. Les tests de fuite nécessitent un multimètre conçu pour les mesures de faible courant.

Contrairement à un test de courant de charge normal, la mesure de fuite peut impliquer le serrage autour de tous les conducteurs porteurs de courant. Suivez le manuel du multimètre de fuite, car la procédure est différente.

Une pince ampèremétrique TRMS est-elle importante ?

La mesure TRMS (True RMS) est utile lorsque le courant CA n'a pas une forme d'onde sinusoïdale propre. Elle calcule une valeur efficace plus représentative pour de nombreuses formes d'onde déformées.

Un multimètre à réponse moyenne peut toujours convenir à une alimentation sinusoïdale stable. Le meilleur choix dépend du circuit et de la précision requise.

Conclusion

Une pince ampèremétrique offre un moyen pratique de mesurer le courant sans ouvrir le circuit. Pour les tests de courant de charge, sélectionnez le mode correct et serrez autour d'un seul conducteur isolé.

Des résultats fiables dépendent d'une bonne fermeture des mâchoires et de la plage de mesure correcte. Les mesures CC peuvent également nécessiter un ajustement du zéro.

Ne considérez jamais la conception de la pince comme un substitut aux procédures de sécurité électrique. Utilisez un multimètre correctement calibré et évitez les pièces sous tension exposées, sauf si vous êtes qualifié pour effectuer ce travail.
