Das Testen eines Leistungsschalters mit einem Multimeter kann helfen festzustellen, ob der Schalter selbst wie vorgesehen funktioniert. Dieser Leitfaden behandelt häufig gestellte Fragen und führt Sie Schritt für Schritt durch den Prozess. (Hinweis: Wenn Sie dieses Werkzeug noch nie benutzt haben, empfehlen wir Ihnen, unseren Leitfaden „Multimeter 101: Verwendung eines Multimeters für Anfänger“ zu lesen, bevor Sie beginnen). Leser können zu bestimmten Abschnitten springen, aber es wird empfohlen, den gesamten Artikel für ein umfassenderes und sichereres Verständnis zu lesen.
Warum einen Leistungsschalter testen?
Ein Leitungsschutzschalter ist so konzipiert, dass er die Stromversorgung automatisch unterbricht, wenn ein Stromkreis überlastet wird oder ein Fehler auftritt. Ein defekter Schalter löst jedoch nicht immer dramatisch aus. In vielen Fällen kann er normal erscheinen, während er stillschweigend verhindert, dass Strom einen Stromkreis erreicht.
Unter normalen Bedingungen fungiert ein Leistungsschalter als geschlossener Schalter, der den Strom vom eingehenden Stromkabel zum ausgehenden Stromkreis fließen lässt. Wenn er auf EIN geschaltet ist, sollte er die volle Netzspannung liefern. Wenn er auf AUS geschaltet ist, sollte er den Stromkreis sauber öffnen und den Stromfluss stoppen.
Im Laufe der Zeit können interne Komponenten verschleißen, Kontakte sich verschlechtern oder der Mechanismus vollständig versagen. Infolgedessen kann ein Leistungsschalter in der EIN-Position bleiben, aber keine Stromversorgung mehr nachgeschaltet liefern.
Das Testen eines Leistungsschalters mit einem digitalen Multimeter ermöglicht es Ihnen, zwei kritische Bedingungen zu überprüfen:
- ob er die richtige Spannung liefert, wenn er eingeschaltet ist
- ob er bei spannungslosem Zustand eine ordnungsgemäße Durchgängigkeit zwischen seinen Klemmen aufrechterhält
Ein Leistungsschalter, der einen dieser Tests nicht besteht, sollte ersetzt werden.
Das Testen eines Leistungsschalters kann Sie einer gefährlichen elektrischen Spannung aussetzen.
- Tragen Sie isoliertes Schuhwerk und vermeiden Sie Arbeiten unter feuchten oder nassen Bedingungen.
- Verwenden Sie ein digitales Multimeter der Kategorie CAT III oder höher.
- Überprüfen Sie die Prüfleitungen vor Gebrauch auf Beschädigungen oder freiliegende Metalle.
- Berühren Sie niemals blanke Leiter oder Klemmen mit den Händen.
Wenn Sie unsicher sind, wie Sie stromführende Leitungen identifizieren, im Inneren eines Panels arbeiten oder Messwerte interpretieren sollen, halten Sie an und konsultieren Sie einen zugelassenen Elektriker.
Werkzeuge für die Arbeit
Zum Testen eines Leistungsschalters benötigen Sie:
- Ein digitales Multimeter
- Berührungsloser Spannungsprüfer
- Rolle Malerband
- Isolierter Schraubendreher
- Isolierte Handschuhe
Vorbereitung für den Test
Eine gute Vorbereitung verbessert sowohl die Sicherheit als auch die Genauigkeit.
1. Alle Lasten trennen
Ziehen Sie den Stecker oder schalten Sie Geräte, Lampen und Vorrichtungen aus, die an den zu testenden Stromkreis angeschlossen sind. Dies hilft, irreführende Messwerte und unnötige Auslösungen zu vermeiden.
Einer der häufigsten Gründe, warum ein Leitungsschutzschalter wiederholt auslöst, ist eine Überlastung des Stromkreises und nicht ein Fehler des Schalters. Trennen Sie nach dem Trennen aller Lasten den Schalter zurück und beobachten Sie sein Verhalten.
Bleibt der Schalter eingeschaltet und funktioniert bei nicht angeschlossener Last normal, ist der Schalter wahrscheinlich funktionsfähig. In diesem Fall kann die Verteilung der Geräte auf andere Stromkreise oder die Reduzierung der Last das Problem lösen, ohne den Schalter zu ersetzen.
2. Den richtigen Schalter identifizieren
Verwenden Sie das Schaltplanverzeichnis, um den Schalter zu finden, der den betreffenden Stromkreis versorgt. Wenn die Beschriftung unklar ist, ergreifen Sie zusätzliche Schritte, um den richtigen Schalter zu bestätigen. Ein separater Leitfaden zum Finden des richtigen Leistungsschalters kann hilfreich sein.
3. Den Schalter markieren
Verwenden Sie Malerband, um den zu testenden Schalter zu markieren. Dies hilft, Verwechslungen zu vermeiden, insbesondere in überfüllten Panels.
4. Die Panelabdeckung entfernen
Verwenden Sie einen isolierten Schraubendreher, um die Abdeckung des Leistungsschalterpanels zu entfernen. Sobald die Abdeckung entfernt ist, halten Sie die Hände von freiliegenden Drähten oder Klemmen fern.
5. Visuelle und mechanische Inspektion
Führen Sie vor dem eigentlichen Test eine manuelle Überprüfung durch. Ein gesunder Leistungsschalter sollte fest einrasten. Wenn sich der Schalter „schwammig“ anfühlt, nicht in der „Ein“-Position bleibt oder sichtbare Brandspuren um die Klemmschraube aufweist, hat er wahrscheinlich einen mechanischen Defekt oder einen internen Kurzschluss erlitten und muss ersetzt werden.
Sicherheit sollte während dieses gesamten Prozesses oberste Priorität haben.

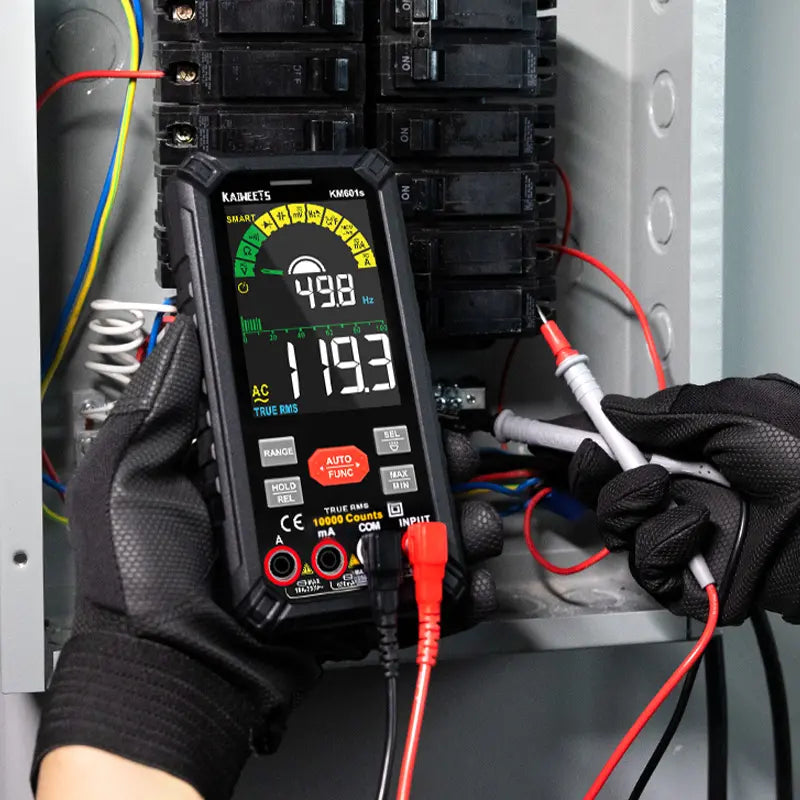

Leistungsschalterspannung mit Multimeter testen (Strom an)
Diese Methode überprüft, ob der Schutzschalter Spannung an den Stromkreis liefert.
Wenn der Schutzschalter ausgelöst hat, schalten Sie ihn vollständig auf AUS und dann wieder auf EIN. Wenn er nach mehreren Versuchen sofort wieder auslöst, beenden Sie den Test und setzen Sie ihn nicht wiederholt zurück. Wiederholtes Zurücksetzen kann auf einen schwerwiegenden nachgeschalteten Fehler hinweisen.
Ein ausgelöster Leistungsschalter befindet sich typischerweise zwischen der EIN- und der AUS-Position, was die Identifizierung seines Status erleichtert, wie unten dargestellt.
Schritte
- Stellen Sie das Multimeter auf AC-Spannung mit einem Bereich ein, der für die Haushaltsspannung geeignet ist.
- Platzieren Sie die schwarze Messleitung an einer Erdungsschraube oder einer Erdungsschiene im Panel.
- Platzieren Sie die rote Messleitung an der Schraubklemme des Leistungsschalters.
Interpretation der Ergebnisse
- Ein ordnungsgemäß funktionierender einpoliger Leistungsschalter sollte ungefähr 120 Volt anzeigen.
- Ein ordnungsgemäß funktionierender zweipoliger Leistungsschalter sollte ungefähr 240 Volt anzeigen.
- Ein Wert von 0 Volt, unter der Annahme einer ordnungsgemäßen Erdung und dass der Schalter vollständig eingeschaltet ist, weist darauf hin, dass der Schalter wahrscheinlich defekt ist.
Wenn keine Spannung vorhanden ist, schalten Sie die Stromversorgung ab, bevor Sie den Leistungsschalter ersetzen.
Durchgangsprüfung an einem Leistungsschalter mit einem Multimeter (Strom aus)
Die Durchgangsprüfung ist sicherer als die Prüfung unter Spannung, darf aber nur bei vollständig abgeschalteter Stromversorgung durchgeführt werden. Der Zugang zu beiden Klemmen erfordert in der Regel das Entfernen des Leitungsschutzschalters aus dem Panel.
Schritte
- Schalten Sie den Hauptschalter ab, der das Panel versorgt.
Das Ausschalten des Hauptschalters trennt die Stromkreise, aber es entfernt nicht die Spannung von allen Komponenten innerhalb des Panels. Die eingehenden Versorgungsleitungen und deren Anschlusspunkte können weiterhin unter Spannung stehen.
- Bestätigen Sie mit einem berührungslosen Spannungsprüfer an den Panel- und Schalterklemmen, dass die Stromversorgung ausgeschaltet ist.
- Entfernen Sie den Leitungsschutzschalter aus dem Panel gemäß der Herstelleranleitung. Wenden Sie keine Gewalt an und vermeiden Sie Kontakt mit freiliegenden Leitern.
- Stellen Sie das Multimeter auf die Durchgangsprüfung (oft durch ein Schallsymbol dargestellt) oder die niedrigste Ohm (Ω)-Einstellung ein.
- Berühren Sie eine Sonde an der Klemmschraube (wo der Draht angeschlossen ist) und die andere Sonde am Sammelschienenkontakt auf der Rückseite des Schalters.
Erwartete Ergebnisse
- In der „EIN“-Position: Das Messgerät sollte piepen oder einen Widerstand nahe 0Ω anzeigen.
- In der „AUS“-Position: Das Messgerät sollte „OL“ (Open Loop) anzeigen, was bedeutet, dass kein elektrischer Pfad vorhanden ist.
Das Nichteinhalten dieser Bedingungen deutet auf interne Schäden oder abgenutzte Kontakte hin.
Woran erkenne ich, ob ein Leistungsschalter ausgetauscht werden muss?
Die folgende Tabelle fasst häufige Testergebnisse und deren Bedeutung zusammen.
Zusammenfassung der Multimeter-Testergebnisse
| Testergebnis | Bedeutung | Empfohlene Maßnahme |
|---|---|---|
| Korrekte Spannung vorhanden (120V / 240V) | Leistungsschalter liefert Strom | Mit der Durchgangsprüfung fortfahren |
| Keine Spannungsausgabe, während der Leistungsschalter EIN ist | Leistungsschalter liefert keinen Strom | Leistungsschalter ersetzen |
| Durchgang vorhanden, wenn AUS | Kontakte des Leistungsschalters öffnen sich nicht | Leistungsschalter ersetzen |
| Kein Durchgang, wenn EIN | Kontakte des Leistungsschalters schließen sich nicht | Leistungsschalter ersetzen |
| Spannung und Durchgang sind beide normal | Leistungsschalter funktioniert wahrscheinlich korrekt | Verkabelung, angeschlossene Geräte oder Stromkreislast überprüfen |
Auch wenn die Testergebnisse akzeptabel erscheinen, sollten physische Anzeichen von Beschädigungen nicht ignoriert werden. Ein Leitungsschutzschalter sollte ersetzt werden, wenn Sie Folgendes beobachten:
- Verfärbungen oder Brandspuren
- Risse im Gehäuse
- Ein Brandgeruch
- Lose Teile oder klappernde Geräusche bei leichtem Bewegen
- Summen oder Brummen während des Betriebs
Leitungsschutzschalter sind nicht für die Reparatur konzipiert. Der Austausch ist in der Regel die sicherste und zuverlässigste Lösung, wenn diese Anzeichen vorhanden sind.
Wenn ein Leistungsschalter normal testet und keine sichtbaren Schäden aufweist, aber elektrische Probleme weiterhin bestehen, liegt der Fehler möglicherweise in der Verkabelung, den angeschlossenen Geräten oder dem Stromkreis selbst und nicht im Schalter.
Wie man einen Leistungsschalter ohne Multimeter testet
Wenn kein Multimeter zur Verfügung steht, können einige grundlegende Überprüfungen durchgeführt werden, um offensichtliche Probleme zu identifizieren.
- Verwenden Sie einen berührungslosen Spannungsprüfer, um festzustellen, ob am Leistungsschalterausgang Spannung anliegt.
- Beobachten Sie das Verhalten des Leistungsschalters, z. B. sofortiges Auslösen oder Nicht-Zurücksetzen.
- Suchen Sie nach sichtbaren Schäden, Überhitzung oder ungewöhnlichen Geräuschen.
Diese Methoden können den internen Zustand des Leistungsschalters nicht mit der Genauigkeit eines Multimeters beurteilen, aber sie können helfen, offensichtliche Probleme zu identifizieren.
Abschließende Bemerkungen
Das Testen eines Leistungsschalters mit einem Multimeter ist eine effektive Methode zur Diagnose elektrischer Probleme und zur Bestimmung, ob ein Schalter wie vorgesehen funktioniert. Die Spannungsmessung überprüft die Ausgangsleistung unter Strom, während die Durchgangsprüfung die interne Konnektivität bei ausgeschaltetem Strom bestätigt.
Befolgen Sie immer die entsprechenden Sicherheitsverfahren und verwenden Sie entsprechend bewertete Werkzeuge. Wenn die Ergebnisse unklar sind oder die Bedingungen unsicher erscheinen, ist die Konsultation eines lizenzierten Elektrikers immer die beste Vorgehensweise.
FAQ
Ist es sicher, einen Leitungsschutzschalter selbst zu testen?
Das Testen eines Leistungsschutzschalters beinhaltet die potenzielle Exposition gegenüber stromführender elektrischer Spannung. Während grundlegende Tests mit den richtigen Werkzeugen und Vorsichtsmaßnahmen sicher durchgeführt werden können, ist dies möglicherweise nicht für jeden geeignet. Wenn Sie unsicher sind, wie Sie stromführende Leitungen identifizieren, in einem Schaltkasten arbeiten oder Multimeter-Messwerte interpretieren sollen, konsultieren Sie einen zugelassenen Elektriker.
Was ist die 80%-Regel für Leitungsschutzschalter?
Die 80%-Regel ist eine allgemeine Richtlinie für Dauerlasten. Sie besagt, dass ein Leistungsschutzschalter über längere Zeiträume nicht über 80 % seiner Nennkapazität belastet werden sollte.
Zum Beispiel ist ein 15-Ampere-Schalter typischerweise auf etwa 12 Ampere für den Dauerbetrieb begrenzt, und ein 20-Ampere-Schalter auf etwa 16 Ampere. Eine Überschreitung dieses Grenzwerts kann dazu führen, dass ein Schalter auslöst, auch wenn er normal funktioniert, weshalb das Trennen von Lasten ein wichtiger erster Schritt bei der Fehlersuche bei wiederholten Auslösungen ist.
Woran erkennt man mit einem Multimeter, ob ein Leistungsschalter defekt ist?
Ein Leistungsschutzschalter kann defekt sein, wenn er einen der folgenden Tests nicht besteht:
- Er liefert nicht die richtige Spannung, wenn er auf EIN geschaltet ist.
- Er zeigt bei ausgeschaltetem Strom keine ordnungsgemäße Durchgängigkeit.
Bleibt ein Leistungsschalter in der EIN-Position, zeigt aber keine Ausgangsspannung an oder besteht die Durchgangsprüfung nicht, wird ein Austausch empfohlen.
Welche Multimeter-Einstellung sollte zum Testen eines Leistungsschalters verwendet werden?
- Verwenden Sie die AC-Spannungseinstellung, wenn Sie den Strom am Leistungsschalterausgang überprüfen.
- Verwenden Sie die Durchgangs- oder Widerstandseinstellung (Ohm), wenn Sie den Leistungsschalter bei ausgeschaltetem Strom testen.
Vergewissern Sie sich immer, dass das Messgerät korrekt eingestellt ist, bevor Sie Kontakt mit den Klemmen herstellen.
