Elektrische Warmwasserbereiter verbrauchen viel Strom. Wenn jemand Ihr Gerät reparieren oder austauschen muss, ist die Identifizierung des richtigen Schutzschalters eine Sicherheitsfrage. Leider öffnen viele Hausbesitzer ihre Schalttafel und stellen fest, dass sie unbeschriftet oder falsch beschriftet ist, was zu Verwirrung führt. Den richtigen Schutzschalter für den Warmwasserbereiter Ihres Hauses zu finden, sollte sich nicht wie ein Ratespiel anfühlen.
In den Vereinigten Staaten spielt der National Electrical Code (NEC) eine wichtige Rolle bei der Bestimmung der Verdrahtung von Warmwasserbereitern und der Position ihres Schutzschalters. Das Verständnis dieser Regeln wird die Suche erleichtern.
Für Leser außerhalb der USA ist zu beachten, dass sich die elektrischen Vorschriften international unterscheiden. Dieser Artikel konzentriert sich auf US-Installationen, aber die Verdrahtungspläne und Trennanforderungen variieren stark in Ländern, die den IEC-basierten Standards folgen.
Ein Standard-Schutzschalter für Warmwasserbereiter
Die meisten großen elektrischen Warmwasserbereiter in US-Haushalten sind fest an einen speziellen 240-Volt-Stromkreis angeschlossen. Es gibt keinen Stecker zum Entfernen und keine Steckdose. Stattdessen führt das Elektrokabel direkt von der Schalttafel zum Heizgerät durch eine Abzweigdose oder ein Leerrohr. Nur ein qualifizierter Elektriker sollte Änderungen oder Reparaturen an einem festverdrahteten Stromkreis vornehmen.
Da das Heizgerät mehrere tausend Watt verbraucht, benötigt es einen zweipoligen Schutzschalter. Diesen Schutzschaltertyp erkennen Sie leicht, da er zwei benachbarte Steckplätze in der Schalttafel belegt. Diese Schutzschalter haben auch einen verbundenen Griff, der sicherstellt, dass beide Stromkreise gleichzeitig ein- und ausgeschaltet werden. Beachten Sie, dass mehrere große Geräte zweipolige Schutzschalter benötigen, sodass der erste, den Sie sehen, möglicherweise nicht zum Warmwasserbereiter gehört.
Weitere Geräte, die diese Art von Schutzschalter benötigen, sind:
- Wäschetrockner
- Zentrale Klimaanlagen
- Ladegeräte für Elektrofahrzeuge
- Elektroherde
NEC-Regeln, die den Standort des Schutzschalters beeinflussen
Der NEC, insbesondere Artikel 422 (Geräte), legt spezifische Anforderungen für das sichere Abschalten von Geräten wie elektrischen Warmwasserbereitern fest:
1. Trennmittel erforderlich
Jeder festverdrahtete elektrische Warmwasserbereiter muss über eine Trennvorrichtung verfügen, die alle ungeerdeten Leiter gleichzeitig abschaltet. In den meisten Haushalten dient der zweipolige Schutzschalter in der Hauptverteilung diesem Zweck.
2. Die „In Sicht“-Regel
Der NEC verlangt, dass die Trennvorrichtung/Schutzschaltertafel vom Warmwasserbereiter aus sichtbar ist, was bedeutet, dass eine Person, die am Gerät steht, eine klare Sichtlinie haben sollte. Das Heizgerät sollte außerdem nicht weiter als 50 Fuß von der Tafel entfernt sein.
Da diese Anordnung jedoch nicht immer praktikabel ist, besteht die Alternative darin, den Schutzschalter für den Warmwasserbereiter in der AUS-Position verriegelbar zu machen. Elektriker fügen oft eine Schutzschalter-Verriegelungsvorrichtung hinzu, um die Sicherheit während der Wartung zu gewährleisten.
3. Alternative Konfigurationen
Neue Gerätetypen und neue Warmwasserbereitungstechnologien haben Ausnahmen von diesen Regeln geschaffen, die dennoch den NEC-Standards entsprechen. Variationen umfassen:
- Eine Stecker- und Kabeltrennung für kleine Geräte, normalerweise gekoppelt mit einer FI-Steckdose. Dieser Gerätetyp benötigt keinen zweipoligen Schutzschalter.
- Ein eingebauter Netzschalter bei bestimmten Durchlauferhitzermodellen.
Schritt-für-Schritt: So finden Sie den Schutzschalter für Ihren Warmwasserbereiter
Auch wenn Ihre Schalttafel schlecht beschriftet ist, können Sie den richtigen Schutzschalter sicher identifizieren, ohne Kabel freizulegen oder Abzweigdosen zu öffnen.
Schritt 1: Lokalisieren Sie Ihre elektrische Schalttafel
Schalttafeln finden sich häufig in Garagen, Kellern, Waschküchen, Fluren oder Versorgungsbereichen.

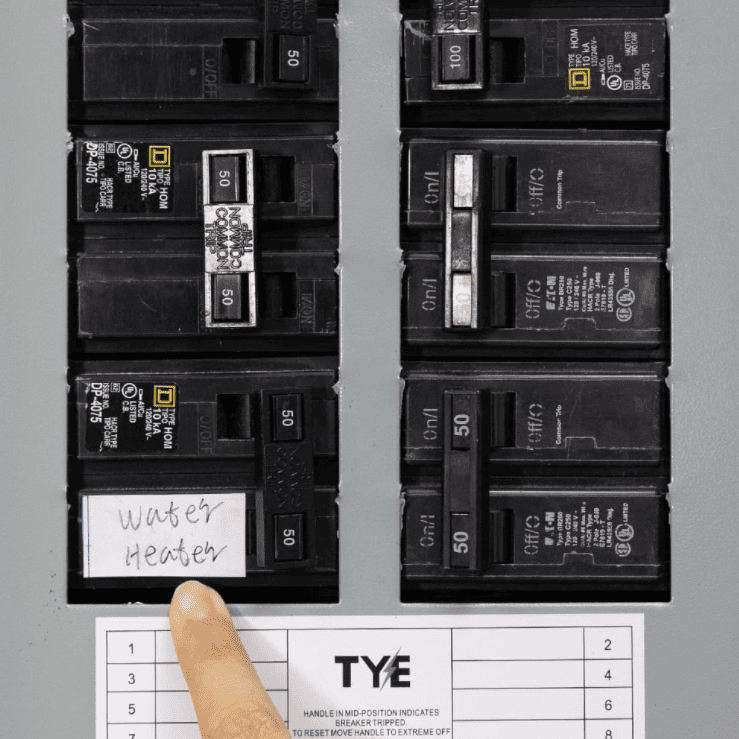

Schritt 2: Überprüfen Sie die Beschriftung
Suchen Sie nach Beschriftungen wie „Warmwasserbereiter“, „HWH“ oder „WH“. Wenn Sie unsicher sind, behandeln Sie Beschriftungen als hilfreiche Hinweise, nicht als Tatsachen. Falsch beschriftete Schalttafeln sind üblich.
Schritt 3: Identifizieren Sie die zweipoligen Schutzschalter
Suchen Sie nach Schutzschaltern, die zwei Steckplätze belegen und einen verbundenen Griff haben. Ihr Warmwasserbereiter ist wahrscheinlich an einem davon angeschlossen.
Schritt 4: Beobachten Sie die Aktivität des Warmwasserbereiters
Wenn Sie kürzlich heißes Wasser benutzt haben, heizt das Gerät möglicherweise gerade. Einige Geräte machen beim Betrieb ein leises Geräusch, obwohl dies nicht immer zuverlässig ist.
Schritt 5: Schalten Sie den vermuteten Schutzschalter aus und überprüfen Sie den Stromausfall
Sobald Sie den wahrscheinlichen Schutzschalter identifiziert haben:
- Schalten Sie ihn AUS.
- Warten Sie ein paar Minuten.
- Überprüfen Sie, ob das Heizgerät kein warmes Wasser mehr produziert.
Bei festverdrahteten Heizgeräten kann eine Person mit elektrischer Erfahrung einen Spannungsprüfer oder ein Multimeter verwenden, um zu bestätigen, dass am Gerät kein Strom anliegt.
Schritt 6: Verwenden Sie einen Leitungssucher für einige Plug-in-Modelle
Wenn Sie einen kleineren, punktuell eingesetzten Warmwasserbereiter haben, der an eine Standardhaushaltssteckdose angeschlossen wird, können Sie möglicherweise den Leitungssucher verwenden.
- Stecken Sie den Sender in die Steckdose des Heizgeräts.
- Scannen Sie die Schutzschaltertafel mit dem Empfänger, um den richtigen Schutzschalter zu lokalisieren. Wenn er das Signal des Senders erkennt, piept oder blinkt er.
- Schalten Sie den Schutzschalter aus.
- Bestätigen Sie, dass der Warmwasserbereiter stromlos ist.
KAIWEETS KT301P Leitungssucher
Der KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungssucher, einen Steckdosenprüfer und einen FI-Schutzschalterprüfer kombiniert. Er verfügt über ein LCD-Display, den NCV-Modus zur berührungslosen Spannungserkennung und eine eingebaute Taschenlampe für sichere und effiziente Elektroarbeiten.
Alle Spezifikationen und Funktionen.
Wichtige Sicherheitstipps
- Öffnen Sie niemals eine Anschlussdose eines Warmwasserbereiters, es sei denn, Sie sind ein qualifizierter Elektriker.
- Überprüfen Sie immer, ob der Strom ausgeschaltet ist, bevor Sie Arbeiten an oder in der Nähe eines elektrischen Geräts vornehmen.
- Rufen Sie im Zweifelsfall einen zugelassenen Elektriker. Es gibt keine sichere Abkürzung für Arbeiten an einem 240-Volt-Stromkreis.
Den Schutzschalter für einen Warmwasserbereiter zu finden, ist viel einfacher, wenn Sie den Aufbau dieser Stromkreise verstehen. Da die meisten US-Warmwasserbereiter fest an einen speziellen zweipoligen Schutzschalter angeschlossen sind, besteht die Lokalisierung des richtigen Schutzschalters normalerweise darin, den richtigen in der Schalttafel zu identifizieren. Für einsteckbare, punktuell eingesetzte Modelle an einem 120-V-Stromkreis kann ein Leitungssucher helfen, den richtigen Schutzschalter ohne Rätselraten zu bestätigen.
Bei allen elektrischen Geräten ist die Priorität einfach: Bleiben Sie sicher und stellen Sie sicher, dass der richtige Schutzschalter ausgeschaltet ist, bevor Sie mit Arbeiten beginnen.
FAQs
Warum verwendet mein Warmwasserbereiter einen zweipoligen Schutzschalter?
Elektrische Warmwasserbereiter laufen an einem 240-Volt-Stromkreis. Ein zweipoliger Schutzschalter schaltet beide Phasen gleichzeitig, was vom NEC vorgeschrieben ist. Dieser Schutzschaltertyp verhindert auch, dass ein Phasenleiter unter Spannung bleibt, während der andere ausgeschaltet ist, was während der Wartung gefährliche Zustände hervorrufen könnte.
Welche Sicherungsgröße für einen Warmwasserbereiter?
Die meisten gängigen US-amerikanischen Elektro-Warmwasserbereiter (typischerweise 4.500 bis 5.500 Watt) werden mit 240 Volt betrieben und verwenden einen 30-Ampere-Doppelpol-Schutzschalter. Größere Modelle oder Hochleistungsmodelle benötigen möglicherweise 40 oder 50 Ampere. Überprüfen Sie daher das Typenschild des Heizgeräts, um die erforderliche Sicherungsgröße zu bestätigen.
Woher weiß ich, ob mein Warmwasserbereiter fest verdrahtet ist?
Die meisten großen elektrischen Warmwasserbereiter in US-Haushalten sind fest verdrahtet. Das bedeutet, dass das Elektrokabel direkt in das Gerät führt, anstatt in einem Stecker zu enden. Wenn Ihr Heizgerät mit flexiblem Rohr oder Metallkabel angeschlossen ist und Sie keine Steckdose in der Nähe sehen, ist es fest verdrahtet.
Kann ich einen Leitungssucher an einem fest verdrahteten Warmwasserbereiter verwenden?
Nein. Leitungssucher dürfen nur an Stromkreisen verwendet werden, die innerhalb des Nennspannungsbereichs des Werkzeugs liegen. Fest verdrahtete Warmwasserbereiter arbeiten an 240-V-Stromkreisen, und die Verwendung eines Leitungssuchers an ihnen kann zu falschen Messwerten und Sicherheitsrisiken führen.
Was soll ich tun, wenn keiner meiner Schutzschalter beschriftet ist oder die Beschriftung falsch erscheint?
Dies ist eine häufige Situation, da der Beschriftungsprozess zeitaufwendig sein kann. In vielen Fällen können Sie einen Leitungssucher verwenden, um die verschiedenen 120-V-Stromkreise in Ihrem Haus zu identifizieren. Bei unbeschrifteten fest verdrahteten Geräten müssen Sie bestätigen, dass die Stromzufuhr am Gerät unterbrochen wurde.
