So finden Sie einen Sicherungsautomaten: Eine Schritt-für-Schritt-Anleitung

Leistungsschalter schützen Ihr Zuhause oder Ihr Unternehmen, indem sie bei einem Fehler oder einer Überlastung den Strom abschalten und so Ihr Zuhause und Ihre Familie schützen. Zu wissen, wie man den richtigen Leistungsschalter findet, kann bei Elektroarbeiten Zeit sparen und helfen, die Stromversorgung nach einem Ausfall schnell wiederherzustellen.

Normalerweise suchen Menschen nach ihrem Leistungsschalter, wenn:

• In einem einzelnen Raum oder Gebäudeteil der Strom ausfällt
• Sie den Strom sicher abschalten müssen, bevor sie eine Leuchte installieren oder reparieren
• Sie ihre Stromkreise kartieren und beschriften wollen, um den Zugang in Zukunft zu erleichtern

Dieser Leitfaden zeigt Ihnen, wie Sie Ihren Sicherungskasten finden, den richtigen Leistungsschalter identifizieren und Ihre Anlage für zukünftige Bequemlichkeit vorbereiten.

Schritt 1 – Den Sicherungskasten finden

Der Sicherungskasten hat je nach Wohnort oder Gesprächspartner verschiedene Namen. Man nennt ihn vielleicht Sicherungskasten, Schalttafel, Servicepanel oder Lastverteiler. Unabhängig vom Namen dient er demselben Zweck: die Aufnahme der Leistungsschalter, die die elektrischen Schaltkreise Ihres Hauses steuern.

Um besser zu verstehen, wie man einen Sicherungskasten findet, sehen Sie sich diese gängigen Installationsorte in verschiedenen Haustypen an:

Typische Standorte in Wohnungen

• Garage, oft an der Innenwand in der Nähe einer Außentür
• Hauswirtschaftsraum im Keller in der Nähe des Wasserabsperrventils
• Flur oder Hauswirtschaftsschrank
• Außenwand in einem wetterfesten Gehäuse

Typische Standorte in Wohnungen oder Eigentumswohnungen

• Schrank im Eingangsflur
• Schlafzimmerwand hinter einer Tür
• Speisekammer oder Schrank in der Küche
• Gemeinsamer Technikraum in älteren Gebäuden

Wenn Sie ihn gefunden haben, werden Sie eine Metalltür sehen, meist grau oder cremefarben, mit einem Riegel oder Griff, die sich öffnet und die Leistungsschalter im Inneren freigibt. Die meisten Schalttafeln enthalten zwei vertikale Reihen kleinerer Kippschalter, sogenannte Stromkreisunterbrecher, zusammen mit einem größeren Hauptschalter, der oben oder unten positioniert ist. Dieser Hauptschalter steuert die Stromversorgung der gesamten Tafel.

Sicherheitshinweis

Halten Sie beim Arbeiten mit einem Leistungsschalter den Bereich immer trocken, stehen Sie auf einer stabilen Oberfläche und entfernen Sie niemals die Abdeckung der Schalttafel oder berühren Sie interne Komponenten.

Schritt 2 – Option 1 – Stromkreise manuell ohne Werkzeug zuordnen

Stellen Sie sich vor, Sie haben eine neue Leuchte gekauft und möchten die alte in Ihrem Esszimmer ersetzen. Bevor Sie beginnen können, müssen Sie wissen, welcher Leistungsschalter diesen Stromkreis steuert, damit Sie ihn sicher abschalten können. Wenn die Schalttafel nicht beschriftet ist, besteht die schnellste Option ohne Werkzeug darin, die Leistungsschalter manuell zuzuordnen, indem Sie sie einen nach dem anderen ausschalten, bis Sie den richtigen gefunden haben.

Dieser Vorgang ist am einfachsten mit zwei Personen: eine am Sicherungskasten und eine andere im Raum, die die betreffende Leuchte oder Steckdose beobachtet. Sie sollten auch einen Notizblock oder Ihr Telefon bereithalten, um die Ergebnisse zu notieren, und Malerband, falls Sie die Sicherungen während des Vorgangs markieren möchten.

Der Vorgang

1. Schalten Sie die Esszimmerlampe ein, damit Sie sehen können, wann der Strom ausgeht.
2. Lassen Sie Ihren Helfer im Esszimmer stehen, während Sie zum Sicherungskasten gehen.
3. Schalten Sie einen Sicherungsschalter auf die Position AUS.
4. Ihr Helfer teilt Ihnen mit, ob das Licht ausgegangen ist.
5. Wenn nicht, stellen Sie den Schalter wieder auf EIN und versuchen Sie es mit dem nächsten.

Sobald das Licht erlischt, haben Sie den richtigen Leistungsschalter gefunden. Notieren Sie ihn und beschriften Sie ihn an der Tafel.

Diese Methode kostet nichts und kann Ihnen zeigen, wie Ihr elektrisches System aufgebaut ist. Der einzige Nachteil ist, dass es Zeit in Anspruch nehmen kann, besonders wenn Sie mehrere Stromkreise identifizieren müssen. Es kann auch eine Herausforderung sein, wenn Sie allein sind, da es mehrere Gänge von der Tafel zur Überprüfung der Vorrichtung erfordert. Dennoch ist es für einen einzelnen Leuchtenaustausch einfach und effektiv.

Schritt 2 – Option 2 – Verwenden Sie ein Leistungsschalter-Suchgerät

Um den richtigen Leistungsschalter für Ihre Esszimmerleuchte einfacher zu finden, ist ein Leistungsschalter-Suchgerät eine große Hilfe. Dieses Gerät ermöglicht es Ihnen, die Arbeit ohne eine zweite Person und ohne die Unannehmlichkeiten des Umschaltens der falschen Stromkreise zu erledigen, wodurch Probleme wie das Zurücksetzen digitaler Uhren vermieden werden.

Ein Leistungsschalterfinder besteht aus zwei Teilen: einem kleinen Sender, der in eine funktionierende Steckdose an dem Stromkreis gesteckt wird, den Sie identifizieren möchten, und einem tragbaren Empfänger, der die Leistungsschalter in Ihrer Schalttafel scannt. Wenn der Empfänger das Signal des Senders erkennt, wissen Sie, dass Sie den richtigen Leistungsschalter gefunden haben.

So verwenden Sie einen Leistungsschalterfinder

1. Stecken Sie den Sender in eine Steckdose im selben Raum wie die Leuchte, die Sie austauschen möchten.

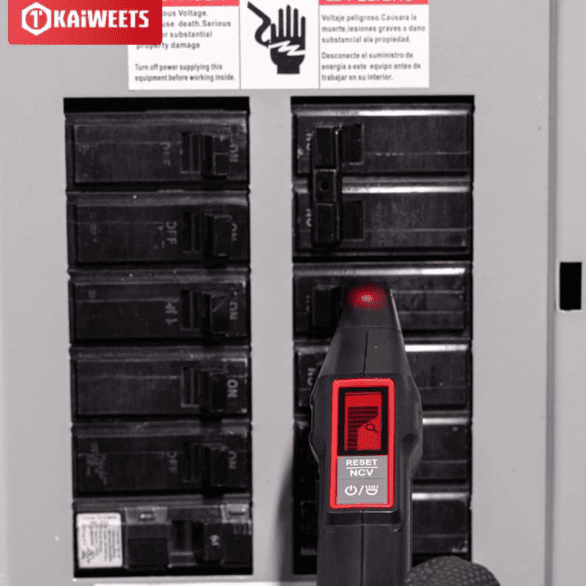

2. Bringen Sie den Empfänger zu Ihrer Sicherungstafel und scannen Sie langsam jeden Sicherungsschalter.
3. Der Empfänger piept oder leuchtet auf, wenn er den richtigen erkennt.
4. Schalten Sie den Sicherungsschalter auf AUS und vergewissern Sie sich, dass das Licht aus ist, bevor Sie mit der Arbeit beginnen.

Beachten Sie bitte, dass, wenn Sie den Leistungsschalter für die Steckdose ausschalten und das Licht anbleibt, dies bedeutet, dass sie sich auf getrennten Stromkreisen befinden. In diesem Fall können Sie einen Lichtsteckdosenadapter verwenden, um den Sender direkt in die Fassung der Leuchte zu stecken, wodurch sichergestellt wird, dass Sie den tatsächlichen Stromkreis der Leuchte verfolgen.

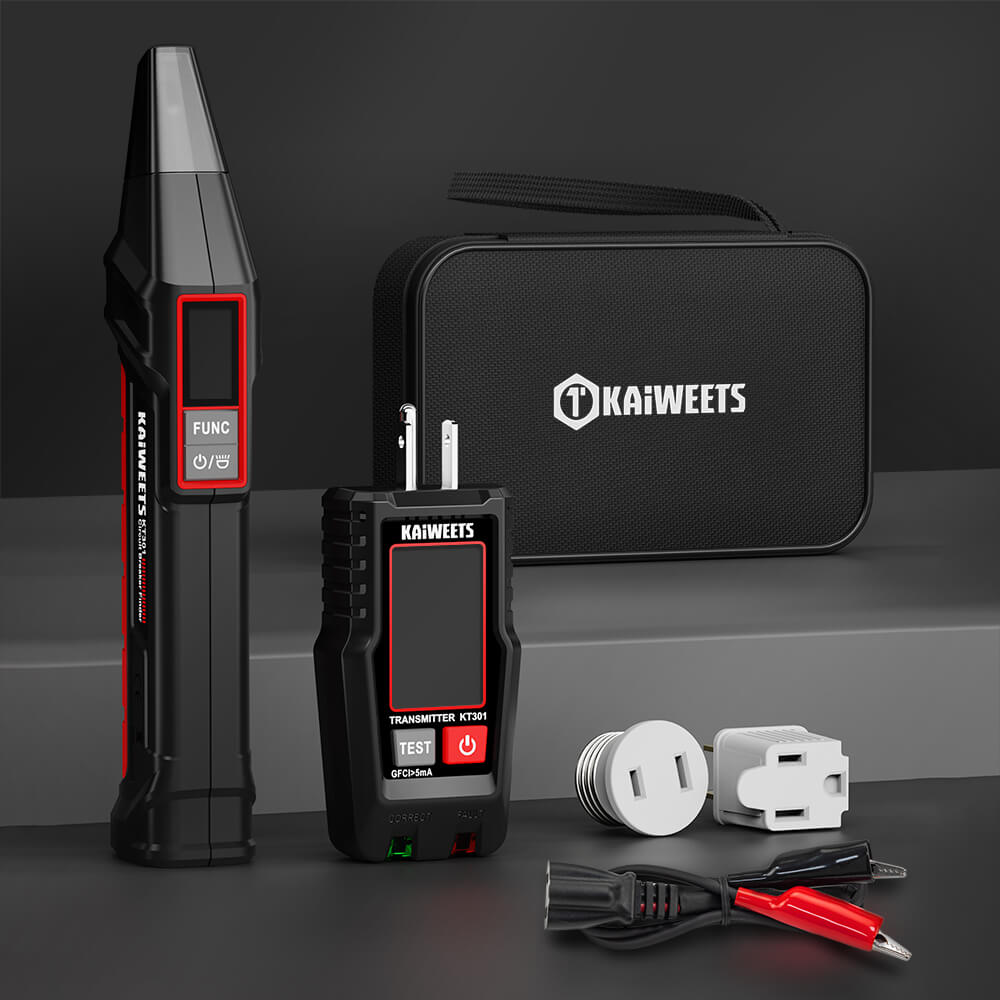

KAIWEETS KT301P Leistungsschalterfinder

Der KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leistungsschalter-Ortungsgerät, Steckdosenprüfer und FI-Prüfer kombiniert. Er verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine integrierte Taschenlampe für sichere und effiziente Elektroarbeiten.

Mehr erfahren

Volle Spezifikationen & Funktionen.

Schritt 3 – Wenn der Stromkreis bereits ausgelöst wurde

Manchmal betritt man einen Raum und bemerkt, dass das Licht nicht angeht, die Steckdosen tot sind und nichts, was eingesteckt ist, Strom bekommt. In diesem Fall ist der Schutzschalter für diesen Stromkreis wahrscheinlich ausgelöst worden. Wenn das passiert, müssen Sie nicht jeden Schutzschalter testen; Sie müssen nur den identifizieren und zurücksetzen, der bereits ausgeschaltet ist.

Ein ausgelöster Leistungsschalter befindet sich normalerweise in einer Mittelstellung, nicht vollständig EIN oder AUS, und kann eine kleine farbige Anzeige haben, die durchscheint. Das Erste, was Sie tun müssen, ist, Ihr Panel auf einen Leistungsschalter in dieser halben Position zu überprüfen.

Den Schutzschalter sicher zurücksetzen

1. Schalten Sie alle Geräte an diesem Stromkreis aus oder ziehen Sie den Stecker. Dieser Schritt verhindert ein weiteres sofortiges Auslösen.
2. Drücken Sie den Schutzschalter vollständig in die Position AUS.
3. Schalten Sie ihn mit einer festen Bewegung wieder auf EIN.
4. Überprüfen Sie durch Kontrolle des Lichts oder der Steckdose, ob der Strom wiederhergestellt ist.

Wenn der Leistungsschalter sofort wieder auslöst, hören Sie auf und untersuchen Sie die Ursache. Die häufigste Ursache ist der Betrieb von zu vielen Geräten am selben Stromkreis. Ein beschädigtes Netzkabel kann jedoch auch das Problem verursachen.

Werkzeuge wie Leistungsschalterfinder helfen hier nicht, da die Steckdose bereits tot ist und der Sender zum Funktionieren Strom benötigt. Stattdessen geht es hier nur darum, den ausgelösten Leistungsschalter zu finden und ihn korrekt zurückzusetzen.

Sicherheitstipp: Wann Sie einen Fachmann rufen sollten

• Sicherung lässt sich nicht zurücksetzen
• Brandgeruch oder Hitze am Sicherungskasten oder einer Steckdose
• Häufiges Auslösen bei normalen Lasten

Schritt 4 – Das Panel für das nächste Mal beschriften

Sobald Sie den richtigen Leistungsschalter gefunden haben, sei es durch manuelles Zuordnen, Verwenden eines Finders oder Erkennen eines ausgelösten Schalters, haben Sie die perfekte Gelegenheit, sicherzustellen, dass Sie ihn nie wieder suchen müssen. Eine einfache, genaue Beschreibung des Bereichs, der von jedem Stromkreis gesteuert wird, spart in Zukunft Zeit und Frustration.

Es ist auch eine gute Angewohnheit, eine Hauptliste aller Ihrer Stromkreise zu erstellen, entweder auf Papier, das in der Schalttafel aufbewahrt wird, oder in einer Telefonnotiz, auf die Sie überall zugreifen können. Fügen Sie Sicherungsnummern, Raumnamen und alle speziellen Stromkreise wie Kühlschränke, Tauchpumpen oder Garagentore hinzu. Im Laufe der Zeit können diese Beschriftungen eine Lebensrettung sein, insbesondere wenn Sie im Notfall den Strom abschalten oder einen Elektriker durch Ihre Installation führen müssen.

Letzte Tipps für sichere Arbeiten am Leistungsschalter

Die Arbeit an Ihrem Leistungsschalterkasten ist von Natur aus gefährlich, aber Sie sollten Ihr elektrisches System immer mit Vorsicht und Respekt behandeln.

• Stellen Sie sicher, dass Sie auf einer trockenen, stabilen Oberfläche stehen
• Stellen Sie sicher, dass Ihre Hände vollständig trocken sind, bevor Sie die Platte berühren.
• Verwenden Sie eine Taschenlampe oder Ihr Telefon, um die Platte zu sehen. Gute Beleuchtung verhindert Fehler.
• Planen Sie vorausschauend, falls Sie jemals den Hauptschalter ausschalten müssen. Sie unterbrechen dann die Stromversorgung des gesamten Hauses, einschließlich der Geräte, Uhren und HLK-Anlagen.

Am wichtigsten ist: Kennen Sie Ihre Grenzen. Wenn Sie sich nicht sicher sind, was Sie sehen oder welche Schritte Sie unternehmen, halten Sie an und rufen Sie einen zugelassenen Elektriker. Wenn Sie Brandspuren sehen, etwas brennen riechen, ein Summen aus dem Schaltkasten hören oder auf einen Leistungsschalter stoßen, der sich nicht zurücksetzen lässt, ist das ebenfalls ein Zeichen dafür, anzuhalten und einen zugelassenen Elektriker zu rufen. Sicherheit rund um Ihr elektrisches System ist wichtiger als die Wiederherstellung des Lichts.

FAQs

Wie findet man heraus, was mit einem Leistungsschalter verbunden ist?

Verwenden Sie die manuelle Methode mit zwei Personen oder einen Leistungsschalterfinder an einer stromführenden Steckdose. Überprüfen Sie immer, indem Sie den Leistungsschalter umschalten, während Sie das Gerät oder die Leuchte überprüfen.

Welches Werkzeug wird zur Identifizierung von Leistungsschaltern verwendet?

Ein Leistungsschalterfinder, der aus einem steckbaren Sender und einem tragbaren Empfänger besteht. Fortschrittliche Suchgeräte können bei komplexeren Installationen helfen.

Was bewirkt, dass ein Schutzschalter auslöst?

Die häufigsten Ursachen sind Stromkreisüberlastungen, Kurzschlüsse oder Fehler, die durch den FI/AFCI-Schutz erkannt werden.

Kann ich den richtigen Leistungsschalter finden, wenn die Steckdose tot ist?

Ja, aber nicht mit einem Standard-Leistungsschalterfinder. Suchen Sie stattdessen nach einem ausgelösten Leistungsschalter und setzen Sie ihn sicher zurück.

Soll ich einzelne Steckdosen oder nur Räume beschriften?

Beschriften Sie nach Raum und listen Sie die wichtigsten Steckdosen, Leuchten oder Geräte auf diesem Stromkreis auf.
