Wie man ein Multimeter benutzt: Multimeter-Anleitung für Anfänger

Wenn Sie eine visuelle Einführung bevorzugen, schauen Sie sich zuerst dieses kurze Video an. Es zeigt die grundlegende Einrichtung, bevor Sie die unten stehenden schriftlichen Schritte befolgen.

Was ist ein Multimeter?

Ein Multimeter ist ein elektrisches Messgerät, das zur Prüfung und Messung verschiedener Werte in einem Stromkreis verwendet wird. Je nach Modell kann es Spannung, Strom, Widerstand, Durchgang und andere elektrische Eigenschaften messen.

Der Name „Multimeter“ leitet sich von seiner Fähigkeit ab, mehrere Messungen mit einem Gerät durchzuführen. Früher verwendeten Techniker oft separate Werkzeuge wie Volt-, Ampere- und Ohmmeter. Ein Multimeter kombiniert diese Grundfunktionen in einem einzigen Instrument, wodurch die Diagnose elektrischer Probleme erleichtert wird.

Multimeter werden von Elektrikern, Technikern, Ingenieuren, Mechanikern und Heimwerkern verwendet. Sie können damit eine Batterie überprüfen, eine Steckdose testen, einen gebrochenen Draht finden, eine Sicherung prüfen, die Autoverkabelung beheben oder überprüfen, ob ein Stromkreis wie erwartet funktioniert.

Arten von Multimetern

Multimeter werden hauptsächlich in zwei Typen unterteilt: analoge Multimeter und digitale Multimeter. Sie funktionieren und zeigen Messwerte auf unterschiedliche Weise an.

Analoge vs. digitale Multimeter

Ein analoges Multimeter verwendet eine bewegliche Nadel und eine gedruckte Skala. Die Nadelbewegung kann Ihnen helfen zu erkennen, ob ein Wert steigt, fällt oder sich ändert, aber die Skala kann für Anfänger schwieriger abzulesen sein.

Ein digitales Multimeter oder DMM verwendet elektronische Schaltungen, um den Messwert als Zahlen auf einem Bildschirm anzuzeigen. Dies erleichtert das Ablesen und Verstehen, weshalb digitale Multimeter für Anfänger und den täglichen Gebrauch häufiger sind.

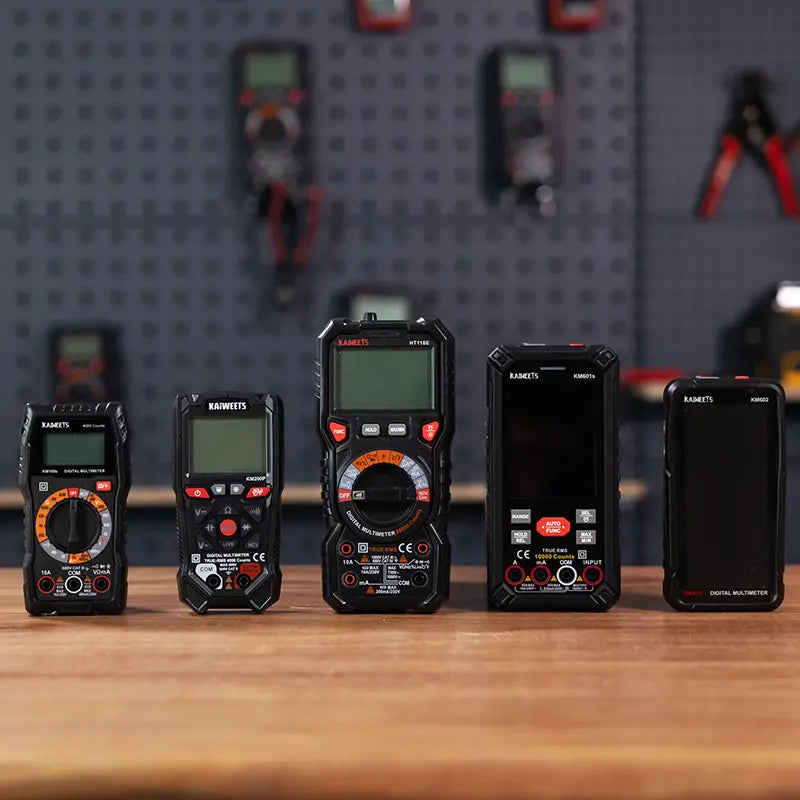

Gängige Formate von Digitalmultimetern

Wenn im täglichen Gebrauch von einem „Multimeter“ oder „Digitalmultimeter“ die Rede ist, stellt man sich meist ein tragbares Handgerät vor. Digitale Multimeter sind jedoch nicht auf ein Format beschränkt. Sie sind im Allgemeinen in drei Hauptbauformen erhältlich:

Im weiteren Verlauf dieses Leitfadens konzentrieren wir uns auf tragbare Digitalmultimeter. Sie sind der Typ, den die meisten Anfänger und Heimwerker wahrscheinlich besitzen, und sie sind die häufigste Wahl für die tägliche Fehlersuche.

Teile eines Digitalmultimeters

Bevor wir uns mit der Verwendung befassen, machen wir uns mit der Oberfläche vertraut. Ein Digitalmultimeter mag mit all seinen Tasten und Symbolen komplex aussehen, aber es besteht im Allgemeinen aus vier Hauptteilen auf der Vorderseite und einer Stromquelle auf der Rückseite.

Die Oberfläche (Vorderansicht)

• Anzeige: Hier werden die Messergebnisse angezeigt.
• Steuertasten: Viele neuere oder fortschrittlichere Digitalmultimeter verfügen über Tasten für zusätzliche Funktionen, wie z.B. Hold zum Einfrieren eines Messwerts, Max/Min zum Verfolgen sich ändernder Werte oder eine Modustaste zum Umschalten zwischen verwandten Funktionen. Einfachere Messgeräte haben möglicherweise weniger Tasten oder verlassen sich hauptsächlich auf den Drehschalter.
• Drehschalter oder Auswahlknopf: Das Herzstück des Messgeräts. Sie drehen diesen Schalter, um die Art der Messung auszuwählen, die Sie vornehmen möchten (Spannung, Widerstand, Strom usw.).
• Eingangsbuchsen: Dies sind die Anschlüsse, an die Sie Ihre Messleitungen anschließen. (Hinweis: Wir werden die kleinen Buchstaben neben diesen Buchsen im Abschnitt „Symbole“ unten entschlüsseln).

Batteriefach (Rückansicht)

Die Stromversorgung Ihres Multimeters erfolgt über die Rückseite.

Die meisten Handmultimeter sind durch eine abnehmbare Gummischutzhülle (stoßfeste Abdeckung) geschützt. Um auf das Batteriefach zuzugreifen, müssen Sie normalerweise:

1.  Die Gummi-Schutzhülle entfernen.
2.  Die Rückwand mit einem kleinen Schraubendreher abschrauben.
3.  Die Batterien einsetzen (normalerweise AAA oder eine 9V-Batterie).

Hinweis: Viele neue Multimeter werden aus Sicherheitsgründen während des Versands ohne Batterien geliefert. Stellen Sie sicher, dass Sie diese vor dem ersten Gebrauch einlegen!

Messleitungen

Um etwas zu messen, müssen Sie die Messleitungen (auch als Prüfspitzen bezeichnet) verwenden. Dies sind die beiden flexiblen Drähte – einer rot und einer schwarz –, die das Multimeter mit dem zu testenden Gerät verbinden.

• Schwarze Leitung: Wird immer in die COM-Buchse (Common) gesteckt.
• Rote Leitung: Wird in die entsprechende Buchse für Spannung, Widerstand oder Strom gesteckt.

Prüfspitzen: Die Metallspitzen berühren den Stromkreis. Hochwertige Leitungen sind oft mit Schutzkappen ausgestattet, um versehentliche Kurzschlüsse beim Testen zu vermeiden.

Gängige Multimeter-Sondentypen

Neben den Standard-Messleitungen gibt es verschiedene gängige Sondentypen, aus denen Sie je nach Aufgabe wählen können. Sie benötigen nicht alle für den grundlegenden Gebrauch, aber sie können bestimmte Messungen einfacher und sicherer machen.

1.  Standard-Messspitzen: Die häufigsten Messspitzen für allgemeine Elektroarbeiten.
2.  Nadelspitzen: Dünne, scharfe Spitzen zum Erreichen kleiner Anschlüsse, enger Stellen oder überfüllter Leiterplatten.
3.  Krokodilklemmen: Klemmbare Messleitungen, die sich an Drähten oder Schraubklemmen festhalten und ein einfaches, freihändiges Testen ermöglichen.
4.  Pinzettenmessspitzen: Spezielle pinzettenförmige Spitzen zum Greifen und Testen winziger oberflächenmontierter Bauteile (SMD).
5.  Hakenmessklemmen: Mini-Federhaken, die kleine Drähte oder Bauteilpins greifen und während der Messung festhalten.
6.  Temperaturfühler: Ein Sensorfühler, der mit einem kompatiblen Multimeter zur Temperaturmessung verwendet wird.




Ein kurzer Blick auf Multimeter-Symbole und -Beschriftungen

Ein Multimeter verwendet kurze Symbole und Beschriftungen, um Platz auf dem Drehschalter und um die Eingangsbuchsen herum zu sparen. Sie müssen nicht jedes erweiterte Zeichen sofort auswendig lernen, aber Sie sollten die grundlegenden Symbole verstehen, bevor Sie Ihre erste Messung vornehmen.

Für eine detailliertere Aufschlüsselung der Sicherheitszeichen, Drehschalter-Icons, Beschriftungen der Eingangsbuchsen und Tastensymbole, siehe unseren vollständigen Leitfaden zu erklärten Multimeter-Symbolen.

Gängige Drehschalter-Symbole

Das folgende Bild fasst 15 gängige Drehschalter-Symbole zusammen, die Sie wahrscheinlich auf einem Digitalmultimeter finden werden.



Nachdem Sie die grundlegenden Symbole gelernt haben, werden Sie vielleicht auch feststellen, dass einige Multimeter-Drehschalter Bereichsnummern enthalten, wie z. B. 2V, 20V, 200Ω oder 2kΩ. Hier unterscheiden sich manuell bereichsumschaltende und automatisch bereichsumschaltende Multimeter.



SCHNELLVERGLEICH: Manuell vs. Auto-Range

Bevor Sie fortfahren, überprüfen Sie die Frontplatte Ihres Messgeräts, um zu sehen, welchen Typ Sie besitzen:



• Manuelle Bereichswahl: Mit spezifischen Bereichsnummern ausgestattet. Erfordert, dass Sie den richtigen Schwellenwert manuell auswählen, bevor Sie den Stromkreis berühren.
• Automatische Bereichswahl: Keine Bereichsnummern auf dem Drehschalter. Wählen Sie einfach das Kernsymbol. Perfekt für problemlose Messungen.



Gängige Bezeichnungen an den Eingangsbuchsen

Der kleine Text neben den Eingangsports zeigt Ihren Messleitungen genau an, wohin sie gehören. Das Einstecken einer Leitung in die falsche Buchse ist der schnellste Weg, um eine interne Sicherung durchzubrennen oder eine völlig falsche Messung zu erhalten.



Übersicht der COM-, mAVΩ- und 10A-Eingangsbuchsen an einem Digitalmultimeter. Bildnachweis: KAIWEETS.

Lassen Sie uns die drei primären Buchsen aufschlüsseln, die auf fast jedem Standard-Multimeter zu finden sind:

• COM (Common): Dies ist der negative (-) oder Masseanschluss. Ihre schwarze Messleitung gehört immer hierher, unabhängig davon, welche Art von Test Sie durchführen.
• mAVΩ (oder VΩmA): Dies ist die Standard- positive (+) Eingangsbuche. Für die meisten Anfängertests ist dies die Buchse, die Sie am häufigsten verwenden werden, einschließlich der Messung von Spannung (V), Widerstand (Ω), Durchgang und kleinen Strömen in Milliampere (mA).
• 10A: Dies ist eine spezielle positive (+) Buchse für hohe Ströme. Sie verwenden diese nur, wenn Sie große elektrische Ströme messen, die sonst die Standard-mAVΩ-Schaltung durchbrennen würden.

Einige Messgeräte drucken auch Sicherheitskennzeichnungen in der Nähe der Buchsen, wie z.B. MAX 600V, 10A MAX, FUSED oder UNFUSED. FUSED bedeutet, dass der Eingang durch eine interne Sicherung geschützt ist. Wenn zu viel Strom durch diesen Eingang fließt, kann die Sicherung durchbrennen, um das Messgerät zu schützen.

---

Kurzübersicht: So schließen Sie Ihre Messleitungen an

Um die Sache narrensicher zu machen, sind hier die einzigen zwei Sondenkonfigurationen, die Sie für grundlegende elektrische Tests benötigen:

Konfiguration A: Standardprüfung



Setup: Schwarzes Kabel in COM | Rotes Kabel in mAVΩ

Am besten geeignet für: Spannung, Widerstand, Durchgang und kleinen Strom (< mA). (Ihre Standardeinstellung für 95 % der Tests).

Konfiguration B: Hochstromprüfung



Setup: Schwarzes Kabel in COM | Rotes Kabel in 10A

Am besten geeignet für: Messung von hohen elektrischen Strömen bis zu 10 Ampere. (Messen Sie niemals Spannung mit diesem Setup!)

Wie man ein Multimeter benutzt

Dieser Abschnitt behandelt einige grundlegende Multimeter-Tests, um Anfängern den Umgang mit dem Gerät zu erleichtern. Anstatt jede erweiterte Funktion durchzugehen, konzentrieren wir uns auf die Messungen, die die meisten Menschen zuerst verwenden: Durchgang, Widerstand, Spannung und Strom.

Diese einfachen Tests helfen Ihnen, den grundlegenden Arbeitsablauf bei der Verwendung eines Multimeters zu erlernen:

• Stecken Sie die Messleitungen in die richtigen Buchsen.
• Wählen Sie die richtige Einstellung am Drehschalter.
• Berühren Sie die Messspitzen an den richtigen Messpunkten.
• Lesen Sie den Messwert auf der Anzeige ab.

Wie man mit einem Multimeter den Durchgang prüft

Durchgang bedeutet, dass ein vollständiger Pfad für den Stromfluss vorhanden ist. Ein Durchgangstest wird häufig verwendet, um zu prüfen, ob ein Draht, eine Sicherung, ein Schalter oder eine Verbindung offen oder unterbrochen ist.

Für eine anfängerfreundliche Demonstration beginnen Sie mit einem kurzen Drahtstück. Ein guter Draht sollte von einem Ende zum anderen leiten, daher sollte das Multimeter piepen oder einen sehr geringen Widerstandswert anzeigen, wenn die Messspitzen beide Enden berühren.

Sicherheit geht vor: Stellen Sie immer sicher, dass der Draht oder die Komponente nicht an eine Stromquelle angeschlossen ist. Der Durchgangsmodus sollte nur an spannungsfreien Stromkreisen oder Komponenten verwendet werden.

1.  Stecken Sie zuerst die schwarze Messleitung in die COM-Buchse und die rote Messleitung in die VΩ-Buchse oder den Eingang, der für Spannung, Widerstand und Durchgang gekennzeichnet ist.
2.  Drehen Sie dann den Drehschalter auf die Durchgangseinstellung. Dieses Symbol sieht oft aus wie eine Schallwelle, ein Lautsprecher oder ein Piepser-Symbol.



3.  Führen Sie einen Selbsttest durch: Bevor Sie den Draht testen, berühren Sie die beiden Messspitzen. Wenn das Messgerät piept oder einen Wert nahe 0Ω anzeigt, funktionieren das Messgerät und die Messleitungen einwandfrei. Dieser schnelle Check ist eine gute Angewohnheit, bevor Sie ein Multimeter für einen grundlegenden Test verwenden.
4.  Berühren Sie als Nächstes mit einer Messspitze jedes Ende des Drahtes.

• Wenn das Messgerät piept, hat der Draht Durchgang. Das bedeutet, der Pfad ist vollständig.
• Wenn das Messgerät stumm bleibt oder die Anzeige OL anzeigt, ist der Pfad offen oder unterbrochen.

Wenn Ihr Multimeter keine Piepfunktion hat, stellen Sie es stattdessen auf den niedrigsten Widerstandsbereich ein. Ein Wert nahe 0Ω bedeutet normalerweise, dass der Pfad durchgängig ist. Ein sehr hoher Wert oder OL bedeutet, dass der Pfad offen ist.

Wie man mit einem Multimeter den Widerstand prüft

Der Widerstand misst, wie stark eine Komponente den Fluss des elektrischen Stroms begrenzt. Er wird in Ohm gemessen, dargestellt durch das Symbol Ω. Ein Widerstandstest wird häufig verwendet, um Widerstände, Sensoren, Heizelemente und andere Komponenten zu prüfen.

Für diese Demonstration verwenden wir einen Standard 2kΩ (2000 Ohm) Festwiderstand.

Tipps: Stellen Sie sicher, dass die Komponente nicht an eine Stromquelle angeschlossen ist. Der Widerstand sollte nur an einem spannungsfreien Stromkreis oder einer spannungsfreien Komponente gemessen werden. Wenn das Teil noch in einem Stromkreis angeschlossen ist, können andere Komponenten den Messwert beeinflussen, daher ist es oft besser, die Komponente separat zu testen oder eine Seite zuerst zu trennen.

1.  Messleitungen einstecken: Stecken Sie die schwarze Messleitung in die COM-Buchse. Stecken Sie die rote Messleitung in die VΩ-Buchse.
2.  Widerstandsmodus auswählen: Drehen Sie den Drehschalter auf den Ω (Ohm)-Bereich.
3.  Den richtigen Bereich wählen: Wenn Ihr Messgerät manuell ist, wählen Sie einen Bereich, der etwas höher ist als der erwartete Widerstand. Für einen 2kΩ-Widerstand drehen Sie den Drehschalter auf die Einstellung 20kΩ. (Wenn Ihr Messgerät automatisch reicht, wählen Sie einfach das Ω-Symbol).
4.  Komponente testen: Berühren Sie die Messspitzen mit den beiden Metallbeinchen des Widerstands. Die Ausrichtung spielt keine Rolle – Widerstände haben keine positiven oder negativen Seiten.



Profi-Tipp für Genauigkeit

Halten Sie Ihre Hände während der Messung von den Metallmessspitzen fern. Ihr Körper hat einen eigenen elektrischen Widerstand. Wenn Sie die Spitzen mit den Fingern festhalten, vermischt sich der Widerstand Ihres Körpers mit dem der Komponente, was die Genauigkeit Ihres Tests beeinträchtigt.

• Erwarteter Messwert: Der Bildschirm sollte sich schnell bei etwa 1,97 bis 2,03 (entspricht ~2kΩ) stabilisieren. Es ist normal, dass ein Widerstand aufgrund von Fertigungstoleranzen leicht von seinem Nennwert abweicht.
• Wenn der Bildschirm „OL“ (Over Limit) anzeigt: Der Widerstand ist höher als der gewählte Bereich (drehen Sie den Drehschalter auf eine höhere Einstellung) oder die Komponente ist vollständig defekt (offener Stromkreis).

Wie man mit einem Multimeter die Spannung prüft

Die Spannung misst die elektrische Potentialdifferenz zwischen zwei Punkten. Einfach ausgedrückt sagt sie Ihnen, wie viel elektrischer „Druck“ in einem Stromkreis verfügbar ist.

Wir konzentrieren uns auf Gleichspannung (DC), die Art von Elektrizität, die in Batterien gespeichert und von den meisten Haushaltsgeräten verwendet wird.

Für eine einfache Demonstration verwenden wir eine neue 1,5V AA-Batterie. Eine Batterie ist ein sicheres Beispiel mit niedriger Spannung, und die positiven und negativen Enden sind leicht zu identifizieren.

1.  Messleitungen einstecken: Halten Sie die schwarze Messleitung in der COM-Buchse und die rote Messleitung in der VΩ-Buchse.
2.  DC-Spannungsmodus auswählen: Drehen Sie den Drehschalter auf DC-Spannung, oft als V⎓, DCV oder ein ähnliches Symbol gekennzeichnet.
3.  Wenn Ihr Multimeter manuell umschaltbar ist, wählen Sie einen Bereich, der höher ist als die erwartete Spannung. Für eine 1,5V-Batterie ist der Bereich 2V oder 20V eine gute Wahl, je nach Ihrem Messgerät.
4.  Batterie testen: Drücken Sie die rote Messspitze fest auf den Pluspol (+) der Batterie und die schwarze Messspitze auf den Minuspol (-).



• Eine intakte Batterie: Eine neue 1,5-V-Batterie zeigt normalerweise einen Wert zwischen 1,49 V und 1,6 V an.
• Eine leere Batterie: Fällt der Messwert deutlich unter 1,3 V, ist die Batterie schwach oder leer.

Was, wenn der Messwert negativ ist?

Wenn Ihr Multimeterbildschirm ein Minuszeichen (z. B. -1,5V) anzeigt, machen Sie sich keine Sorgen. Dies bedeutet lediglich, dass Ihre Messspitzen vertauscht sind (die schwarze Messspitze befindet sich am Pluspol). Das ist völlig sicher. Vertauschen Sie einfach die Messspitzen, um einen positiven Messwert zu erhalten, oder ignorieren Sie das Minuszeichen.

Bei der Messung höherer Spannungen, wie z. B. der Netzwechselspannung im Haushalt, ist besondere Vorsicht geboten, und Sie müssen sicherstellen, dass Ihr Multimeter und Ihre Messleitungen für diese Aufgabe geeignet sind. Für diese Anfängeranleitung ist es am besten, zuerst mit Niederspannungs-Gleichstromquellen wie Batterien zu üben.

Wie man mit einem Multimeter den Strom misst

Der Strom misst, wie viel Elektrizität durch einen Stromkreis fließt. Er wird in Ampere gemessen, angezeigt als A, mA oder µA. Die Strommessung ist nützlich, aber auch der Multimetertest, bei dem Anfänger am ehesten Fehler machen.

Strom unterscheidet sich von Spannung. Spannung wird über zwei Punkte gemessen, Strom muss jedoch in Reihe (in Linie) gemessen werden. Das bedeutet, der Stromkreis muss geöffnet werden, und das Multimeter muss Teil des Pfades werden, damit der Strom durch das Messgerät fließt.

Für eine sichere Anfängerdemonstration verwenden Sie einen einfachen Niederspannungsstromkreis, der aus einer Batterie, einer LED, einem Widerstand und einigen Überbrückungskabeln besteht. Der Widerstand ist wichtig, da er den Strom begrenzt und die LED schützt.

1.  Rote Messspitze bewegen (KRITISCH): Lassen Sie die schwarze Messleitung in COM. Ziehen Sie die rote Messleitung aus VΩ und stecken Sie sie in den mA-Port (oder den 10A-Port, wenn Sie einen hohen Stromverbrauch erwarten).
• Wenn Sie unsicher sind, welchen Stromeingang Sie verwenden sollen, beginnen Sie mit dem Eingang und Bereich für höhere Ströme und wechseln Sie bei Bedarf zu einem niedrigeren.
2.  Gleichstrommodus auswählen: Drehen Sie den Drehschalter auf Gleichstrom, oft gekennzeichnet als A⎓, DCA oder ein ähnliches Symbol. Da der Demonstrationsschaltkreis eine Batterie verwendet, verwenden Sie die Gleichstromeinstellung.
3.  Stromkreis unterbrechen: Trennen Sie einen Draht in Ihrem funktionierenden Stromkreis, um die LED auszuschalten. Dies erzeugt eine offene „Lücke“ in Ihrer Schleife.
4.  In Reihe anschließen: Berühren Sie die rote Messspitze an die Seite, die mit der Stromquelle verbunden ist, und die schwarze Messspitze an die Seite, die mit der LED verbunden ist. Das Multimeter fungiert als Brücke. Die LED leuchtet wieder auf, und das Messgerät misst den durch sie fließenden Strom.

Wichtige Sicherheitsregel

Berühren Sie niemals die Messspitzen direkt an den Plus- und Minuspols einer Batterie, während das Messgerät auf den Strommodus eingestellt ist. Dies erzeugt einen Kurzschluss, der sofort die interne Sicherung Ihres Multimeters durchbrennen oder das Gerät dauerhaft beschädigen wird.

Denken Sie immer daran, die rote Messleitung wieder in die VΩ-Buchse zu stecken, sobald Sie Ihren Stromtest beendet haben, damit Sie beim nächsten Spannungstest keinen Kurzschluss verursachen.

Für Anfänger sollte die Strommessung nur an einfachen Niederspannungsschaltkreisen geübt werden. Verwenden Sie für Übungszwecke keine Netzwechselspannung oder Hochstromkreise.

Wie man eine Multimeter-Sicherung ersetzt

Wenn ein Multimeter keinen Strom mehr misst, ist oft eine durchgebrannte Sicherung der Grund. Dies kann passieren, wenn die rote Messleitung in der mA- oder A-Buchse steckt und das Messgerät versehentlich über eine Batterie, ein Netzteil oder eine Steckdose statt in Reihe angeschlossen wird.

Das Ersetzen der Sicherung ist eine einfache Wartungsaufgabe und hilft Ihnen auch, den grundlegenden internen Aufbau des Messgeräts zu verstehen.

Bevor Sie das Messgerät öffnen, schalten Sie es aus, entfernen Sie die Messleitungen und trennen Sie es von jeglichem Stromkreis.

Schritt 1: Schutzkoffer entfernen



Entfernen Sie die Messleitungen vom Multimeter und stellen Sie sicher, dass das Messgerät ausgeschaltet ist. Wenn Ihr Multimeter eine Gummi-Schutzhülle hat, ziehen Sie diese vorsichtig ab. Dies ermöglicht Ihnen den Zugang zu den Schrauben auf der Rückseite des Messgeräts.

Schritt 2: Schrauben der hinteren Abdeckung entfernen



Verwenden Sie einen kleinen Schraubendreher, um die Schrauben an der hinteren Abdeckung zu entfernen. Bewahren Sie die Schrauben an einem sicheren Ort auf, damit sie nicht verloren gehen.

Schritt 3: Abdeckung öffnen und Sicherung finden



Entfernen Sie vorsichtig die hintere Abdeckung. Suchen Sie im Multimeter nach dem Sicherungshalter oder den Sicherungsklammern. Die Sicherung ist normalerweise eine kleine Glas- oder Keramikröhre, die auf der Leiterplatte montiert ist. Vermeiden Sie es, andere Teile der Leiterplatte zu berühren, es sei denn, dies ist unbedingt erforderlich.

Schritt 4: Alte Sicherung entfernen



Heben Sie mit einem kleinen Schlitzschraubendreher oder einem Kunststoffwerkzeug vorsichtig ein Ende der Sicherung aus ihrer Halterung. Wenden Sie keine Gewalt an, da die Sicherungsklammern sich verbiegen oder brechen können. Sobald ein Ende locker ist, entfernen Sie die Sicherung von Hand.

Tipp: Wenn die Sicherung dunkel, rissig aussieht oder der dünne Draht im Inneren gebrochen ist, ist sie wahrscheinlich durchgebrannt. Einige Sicherungen können jedoch auch dann normal aussehen, wenn sie defekt sind, daher ist das Testen der Sicherung mit einem anderen Multimeter zuverlässiger.

Schritt 5: Etikett auf die richtige Spezifikation prüfen



Viele Multimeter verfügen über zwei Sicherungen: eine für niedrige Ströme (mA/μA) und eine für hohe Ströme (10A/20A). Achten Sie genau auf die Markierungen auf der Platine, die sich normalerweise direkt unter oder neben den Sicherungsschlitzen befinden, damit Sie nicht die falsche Sicherung an die falsche Stelle stecken.

• Keine Polarität: Sicherungen haben keine „positiven“ oder „negativen“ Seiten. Sie können sie in beide Richtungen einsetzen und sie funktionieren einwandfrei.
• Überprüfen Sie die Nennwerte vor dem Austausch: Überprüfen Sie auch die kleinen Etiketten neben den Stromeingangsbuchsen an der Vorderseite des Multimeters. Diese Etiketten zeigen normalerweise die Strom- und Spannungsgrenzen für jeden Eingang an, wie z. B. 10A/250V oder 800mA/1000V. Die Ersatzsicherung sollte in Stromstärke, Spannung, Größe und Typ mit der Originalsicherung übereinstimmen. Gängige Sicherungsgrößen sind 5×20 mm, 6×30 mm und 6.3×32 mm.

Nachdem Sie die richtige Sicherung bestätigt haben, setzen Sie die neue in den Halter ein, schließen Sie die hintere Abdeckung, ziehen Sie die Schrauben fest und bringen Sie die Gummihülle wieder an.

Übungsfragen zu Multimetern

Testen Sie, was Sie bisher gelernt haben. Wählen Sie eine Antwort, um die Erklärung zu sehen, und gehen Sie dann zur nächsten Frage.
