Was ist eine Gleichstromversorgung?

Ein Gleichstromnetzteil (DC-Netzteil) liefert Gleichstrom an ein elektronisches Gerät, eine Schaltung oder eine Komponente. Vereinfacht ausgedrückt, nimmt es Strom von einer Quelle auf und liefert eine stabile Gleichstromausgabe, die das angeschlossene Gerät sicher nutzen kann.

Viele alltägliche Elektronikgeräte sind intern auf Gleichstrom angewiesen. Ein Wandadapter kann Wechselstrom aus einer Haushaltssteckdose in Gleichstrom für einen Router oder ein kleines Gerät umwandeln. Ein Batteriesystem kann auch direkt Gleichstrom liefern, während ein DC-DC-Wandler eine Gleichspannung in eine andere umwandelt.

Das richtige DC-Netzteil hängt von drei grundlegenden Faktoren ab: Spannung, Strom und der Art der Last, die Sie versorgen möchten. Die Wahl des falschen Netzteils kann zu instabilem Betrieb, Überhitzung oder dauerhaften Schäden am Gerät führen.

Was ist ein DC-Netzteil?

Ein DC-Netzteil ist ein elektrisches Gerät, das Gleichstrom, normalerweise bei einer festen oder einstellbaren Spannung, ausgibt.

Gleichstrom fließt in eine Richtung. Dies unterscheidet sich von Wechselstrom, der seine Richtung wiederholt ändert. Die meisten Haushalte erhalten Wechselstrom aus dem Netz, aber viele elektronische Produkte wandeln diesen Wechselstrom in Gleichstrom um, bevor die internen Schaltkreise ihn nutzen können.

DC-Netzteile gibt es in verschiedenen Formen. Einige sind kleine Steckadapter. Andere sind in Computern, Monitoren und anderen elektronischen Produkten eingebaut. Einstellbare Labornetzteile werden häufig für die Elektronikreparatur, -prüfung und Produktentwicklung verwendet.

Wie funktioniert ein DC-Netzteil?

Ein DC-Netzteil wandelt in der Regel die eingehende Leistung in eine geregelte DC-Ausgangsleistung um.

Bei einem AC-DC-Netzteil umfasst der Prozess oft Spannungsumwandlung, Gleichrichtung, Filterung und Regelung. Der Gleichrichter wandelt Wechselstrom in Gleichstrom um. Der Filter glättet die Ausgangsleistung. Der Regler hilft, die Spannung stabil zu halten, wenn sich die Last ändert.

Einige Netzteile beginnen nicht mit Wechselstrom. Ein DC-DC-Wandler nimmt Gleichstrom von einer Batterie, einem Solarsystem oder einer anderen Gleichstromquelle und wandelt ihn in eine andere Gleichspannung um. Dies ist in tragbaren Elektronikgeräten, Fahrzeugen und eingebetteten Systemen üblich.

Gängige Arten von DC-Netzteilen

Die gängigsten DC-Netzteile unterscheiden sich in ihrer Verwendung und dem Grad der Kontrolle, die sie bieten.

Wandadapter

Wandadapter werden an eine AC-Steckdose angeschlossen und liefern eine feste DC-Ausgangsspannung. Sie sind üblich für kleine Geräte, die eine bestimmte Spannung benötigen, wie z. B. 5V, 9V, 12V oder 24V.

Interne Netzteile

Interne Netzteile sind in das Produkt eingebaut. Ein Netzteil eines Desktop-Computers wandelt beispielsweise den AC-Eingang in mehrere DC-Ausgänge für das Motherboard und die Laufwerke um.

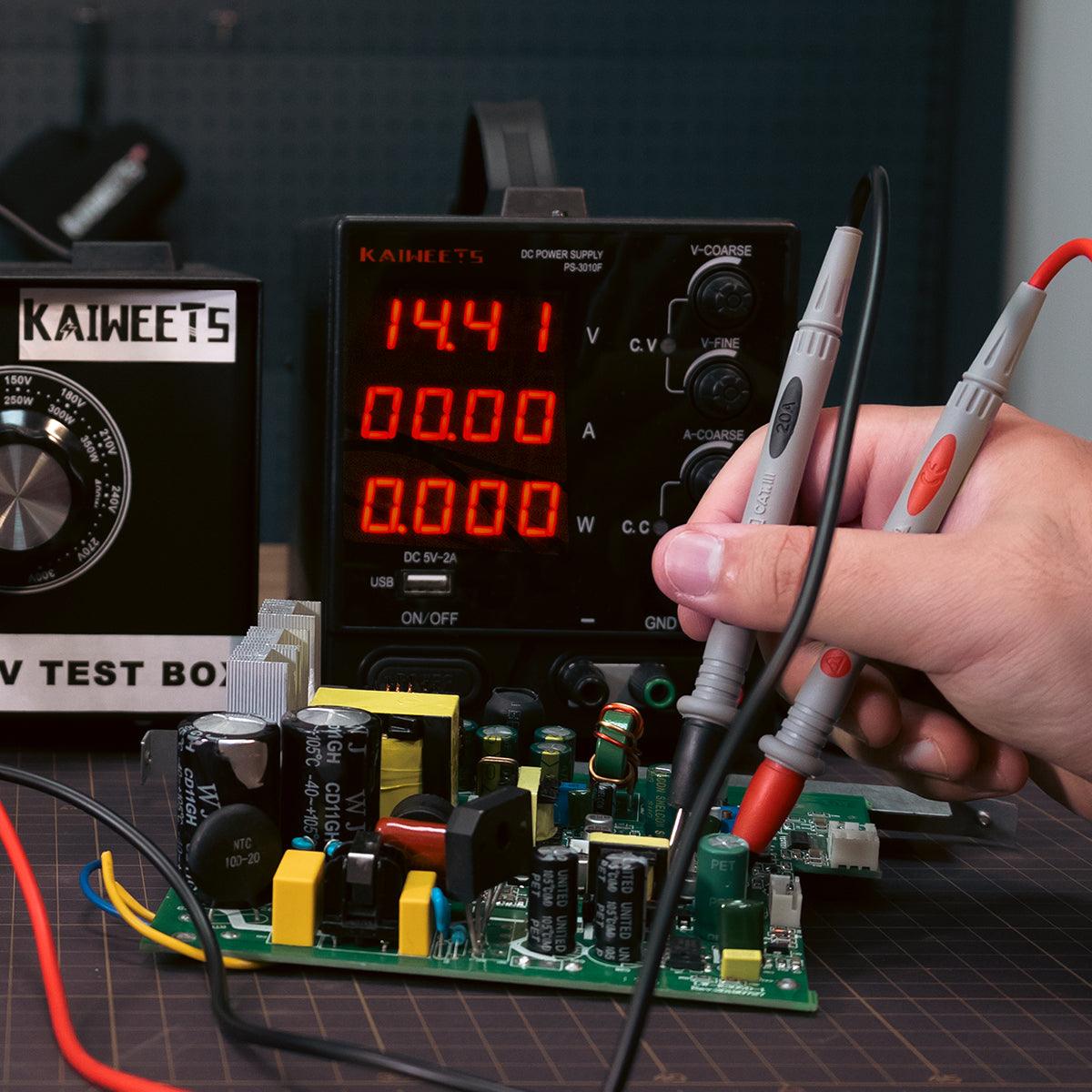

Labor-DC-Netzteile

Labor-DC-Netzteile ermöglichen die Einstellung von Spannung und Strom. Sie sind nützlich beim Testen von Schaltungen, da Sie die Ausgangsleistung einstellen können, bevor Sie die Last anschließen.

DC-DC-Wandler

DC-DC-Wandler ändern eine Gleichspannung in eine andere. Ein Abwärtswandler (Buck-Converter) senkt die Spannung, während ein Aufwärtswandler (Boost-Converter) sie erhöht.

Wo werden DC-Netzteile verwendet?

DC-Netzteile werden überall dort eingesetzt, wo elektronische Schaltungen eine geregelte Gleichspannung benötigen.

Gängige Anwendungen umfassen:

• Unterhaltungselektronik und Computerausrüstung
• LED-Beleuchtung und Steuerschaltungen
• Batteriebetriebene Systeme und Ladegeräte
• Labortests und Elektronikreparatur
• Industrielle Schalttafeln
• Medizinische und wissenschaftliche Geräte

Das benötigte Netzteil kann in jedem Fall sehr unterschiedlich sein. Ein kleiner Sensor benötigt möglicherweise nur wenige Milliampere. Ein Motor, eine Heizung oder ein größeres elektronisches System benötigt möglicherweise mehrere Ampere.

Wie wählt man ein DC-Netzteil aus?

Um ein DC-Netzteil auszuwählen, müssen Sie die Ausgangsspannung, den Nennstrom, den Stecker, die Polarität und die Sicherheitsanforderungen an das Gerät anpassen, das Sie mit Strom versorgen möchten.

Passen Sie die Ausgangsspannung an

Die Ausgangsspannung sollte den Anforderungen des Geräts entsprechen. Wenn ein Gerät für 12V DC ausgelegt ist, verwenden Sie eine 12V DC-Versorgung, es sei denn, der Hersteller erlaubt ausdrücklich einen größeren Bereich.

Die Verwendung einer zu hohen Spannung kann das Gerät beschädigen. Die Verwendung einer zu niedrigen Spannung kann zu Neustarts, schwacher Leistung oder instabilem Betrieb führen.

Überprüfen Sie den Nennstrom

Das Netzteil sollte in der Lage sein, mindestens so viel Strom zu liefern, wie das Gerät benötigt.

Ein höherer Nennstrom ist in der Regel akzeptabel, wenn die Spannung korrekt ist. Zum Beispiel kann ein Gerät, das 12V 1A benötigt, normalerweise mit einem 12V 2A Netzteil betrieben werden, da das Gerät nur den Strom zieht, den es benötigt. Die Spannung muss jedoch übereinstimmen.

Bestätigen Sie Polarität und Steckergröße

Die Polarität ist bei DC-Hohlsteckern und ähnlichen Anschlüssen wichtig. Viele Adapter verwenden eine positive Mittelpolarität, aber nicht alle Geräte tun dies.

Überprüfen Sie die Beschriftung am Gerät und die Beschriftung am Adapter. Stellen Sie außerdem sicher, dass der Stecker fest sitzt. Ein lockerer Stecker kann zu intermittierenden Stromausfällen führen.

Achten Sie auf stabile Regelung

Ein geregeltes DC-Netzteil hält die Ausgangsspannung stabiler, wenn sich die Last ändert.

Dies ist wichtig für empfindliche Elektronik. Eine schlechte Regelung oder übermäßige Restwelligkeit kann Rauschen, ungenaue Messwerte oder unzuverlässiges Schaltungs­verhalten verursachen.

Berücksichtigen Sie den Strombegrenzungsschutz

Für Prüf- und Reparaturarbeiten ist ein Labornetzteil mit einstellbarer Strombegrenzung sicherer als ein einfacher fester Adapter.

Die Strombegrenzung drückt keinen Strom in die Schaltung. Sie legt den maximalen Strom fest, den das Netzteil zulässt. Wenn die Schaltung versucht, zu viel Strom zu ziehen, reduziert das Netzteil die Ausgangsleistung, um die Last zu schützen.

Überprüfen Sie Sicherheitskennzeichen und Produktstandards

Suchen Sie bei netzbetriebenen Netzteilen nach Sicherheitszertifizierungen, die in Ihrem Markt gelten. Gängige Beispiele sind UL, ETL, CSA, CE oder andere anerkannte Kennzeichen je nach Region.

Für viele moderne Audio-, Video-, Informationstechnologie- und Kommunikationsprodukte kann IEC 62368-1 oder eine regionale Version dieses Standards gelten. Die genaue Anforderung hängt vom Produkttyp und dem Verkaufsort ab.

Denken Sie an Größe, Kühlung und Effizienz

Ein kompaktes Netzteil ist leichter zu platzieren, benötigt aber dennoch eine ausreichende Kühlung. Decken Sie keine Lüftungsschlitze ab und stellen Sie das Gerät nicht an einem Ort auf, an dem die Wärme nicht entweichen kann.

Auch die Effizienz ist wichtig. Ein effizienteres Netzteil verschwendet weniger Energie als Wärme, was die langfristige Zuverlässigkeit verbessern kann.

Sicherheitshinweise zur Verwendung eines DC-Netzteils

DC-Netzteile sind bei korrekter Verwendung im Allgemeinen sicher, aber falsche Verdrahtung oder falsche Einstellungen können Geräte beschädigen oder ein Stromschlag- und Brandrisiko darstellen.

1. Lesen Sie das Typenschild, bevor Sie das Netzteil anschließen.
2. Stellen Sie sicher, dass die Ausgangsspannung den Anforderungen des Geräts entspricht.
3. Überprüfen Sie die Polarität, bevor Sie einen Hohlstecker oder eine Krokodilklemme verwenden.
4. Schalten Sie den Ausgang aus, bevor Sie Kabel anschließen oder trennen.
5. Stellen Sie bei Verwendung eines Labornetzteils zuerst eine niedrige Strombegrenzung ein.
6. Halten Sie Flüssigkeiten von Netzteil und Anschlüssen fern.
7. Verwenden Sie das Netzteil nicht, wenn Kabel, Gehäuse oder Stecker beschädigt sind.
8. Öffnen Sie das Netzteil nicht, es sei denn, Sie sind für die Wartung qualifiziert.
9. Ziehen Sie den Stecker, bevor Sie es reinigen.
10. Verwenden Sie es nicht mehr, wenn Sie Rauch, Brandgeruch oder ungewöhnliche Hitze bemerken.

Seien Sie besonders vorsichtig bei Batterien. Das Laden einer Batterie mit der falschen Spannung, dem falschen Strom oder der falschen Lademethode kann gefährlich sein. Verwenden Sie nach Möglichkeit ein Ladegerät, das für die Batterietechnologie ausgelegt ist.

Warum verwenden Haushalte Wechselstrom, wenn viele Elektronikgeräte Gleichstrom benötigen?

Haushalte erhalten in der Regel Wechselstrom, da das Stromnetz um die Wechselstromerzeugung, -verteilung und kompatible Haushaltsgeräte herum konzipiert wurde.

Das bedeutet jedoch nicht, dass Gleichstrom im Haushalt fehlt. Telefone, Laptops, Router, LED-Treiber und viele Geräte verwenden intern Gleichstrom, nachdem ihre Netzteile den Wechselstrom in die benötigten Gleichspannungen umgewandelt haben.

Gleichstrom ist auch in Batterien und Solaranlagen üblich. Ein gesamtes Gleichstromsystem für das Haus benötigt jedoch geeignete Wandler, Verdrahtungsschutz und vorschriftsmäßige Geräte. Für die meisten Haushalte bleibt Wechselstrom die Standardversorgung, während einzelne Geräte die Stromversorgung nach Bedarf umwandeln.

Häufig gestellte Fragen

Was macht ein DC-Netzteil?

Ein DC-Netzteil liefert Gleichstrom bei einer festen oder einstellbaren Spannung. Es ermöglicht einem elektronischen Gerät oder einer Schaltung, die Art von Strom zu empfangen, die es zum Betrieb benötigt.

Kann ich ein DC-Netzteil mit mehr Ampere als erforderlich verwenden?

Ja, wenn Spannung und Polarität stimmen. Die Nennstromstärke gibt an, wie viel Strom das Netzteil liefern kann. Das Gerät zieht, was es benötigt.

Kann ich einen anderen Spannungsadapter verwenden?

Nein, es sei denn, das Geräteetikett oder Handbuch erlaubt ausdrücklich diesen Spannungsbereich. Eine zu hohe Spannung kann das Gerät beschädigen, während eine zu niedrige Spannung es instabil machen kann.

Was passiert, wenn die DC-Polarität vertauscht wird?

Eine vertauschte Polarität kann die Funktion des Geräts beeinträchtigen und interne Komponenten beschädigen. Überprüfen Sie immer das Polaritätssymbol, bevor Sie einen Ersatzadapter verwenden.

Was ist Konstantspannung und Konstantstrom?

Der Konstantspannungsmodus hält die Ausgangsspannung konstant. Der Konstantstrommodus begrenzt den Strom und lässt die Spannung bei Bedarf abfallen, um innerhalb dieser Grenze zu bleiben.

Ist ein Schaltnetzteil schlecht für die Elektronik?

Nein. Viele moderne DC-Netzteile sind Schaltnetzteile. Ein gutes Schaltnetzteil kann effizient, kompakt und zuverlässig sein. Für sehr geräuschempfindliche Tests werden die Spezifikationen für Restwelligkeit und Rauschen wichtiger.

Fazit

Ein DC-Netzteil ist ein grundlegender, aber wichtiger Bestandteil der modernen Elektronik. Es kann ein einfacher Wandadapter, ein internes Netzteil, ein DC-DC-Wandler oder ein einstellbares Laborgerät sein.

Bei der Auswahl beginnen Sie mit der Gerätenennleistung. Passen Sie die Spannung an, bestätigen Sie den Strombedarf und überprüfen Sie die Steckerpolarität. Für das Testen von Schaltungen wählen Sie ein Labornetzteil mit Strombegrenzungsschutz, damit Sie die Schaltung sicherer mit Strom versorgen können.
