So verwenden Sie ein Multimeter zum Testen einer Steckdose

Das Testen einer Steckdose mit einem Multimeter hilft Ihnen zu verstehen, ob eine Steckdose Spannung hat, ob die Spannung normal aussieht und ob möglicherweise ein grundlegendes Verkabelungsproblem vorliegt. Es ist eine nützliche erste Überprüfung.

Was bedeutet das Testen einer Steckdose normalerweise?

Das Testen einer Steckdose bedeutet normalerweise zu überprüfen, ob Spannung anliegt und ob die Steckdose sich entsprechend ihrem Typ verhält. Bei einer normalen Haushaltssteckdose beginnt dies oft mit einer Wechselspannungsprüfung.

Ein Multimeter kann Ihnen helfen, einfache Fragen zu beantworten:

• Hat die Steckdose Strom?
• Liegt die Spannung nahe am erwarteten Bereich?
• Sieht die Erdungsmessung normal aus?
• Ist die Steckdose komplett tot oder fällt sie nur unter Last aus?

Ein Multimeter kann nicht beweisen, dass eine Steckdose absolut sicher ist. Es kann keinen losen Draht hinter der Wand sehen. Es kann auch nicht bestätigen, dass ein Erdungspfad Fehlerstrom unter realen Bedingungen sicher ableiten wird.

Deshalb sollte die Steckdosenprüfung als eine grundlegende Überprüfung und nicht als eine endgültige Sicherheitsfreigabe behandelt werden.

Welche Arten von Steckdosen können Sie mit einem Multimeter prüfen?

Sie können viele Steckdosentypen mit einem Multimeter prüfen, aber die Methode hängt vom Steckdosendesign und der Spannung ab. Der wichtigste erste Schritt ist die Identifizierung des Steckdosentyps, mit dem Sie es zu tun haben.

Steckdosentyp	Was ein Multimeter prüfen kann	Wichtige Grenze
Standard 110V/120V Haushaltssteckdose	Wechselspannung und grundlegende Verkabelungshinweise	Es kann nicht beweisen, dass die Steckdose vollständig sicher ist
FI-Schalter (GFCI) Steckdose	Ob Strom vor und nach dem Testen vorhanden ist	Die TEST- und RESET-Tasten sind immer noch wichtig
220V/240V Steckdose	Ob Spannung an den richtigen Punkten anliegt	Höhere Spannung erhöht das Stromschlagrisiko
Trockner- oder Herdanschlussdose	Grundlegende Spannungsanwesenheit	Die Verkabelung kann je nach Steckdosentyp variieren
USB-Steckdose	DC-Ausgangsspannung am USB-Anschluss	Es prüft nicht die Ladequalität unter allen Lasten
Kfz-12V-Steckdose	Gleichspannung aus der Fahrzeugsteckdose	Die Messwerte können sich mit dem Motorzustand ändern
Industrie- oder Drehstromsteckdose	Spannungsprüfungen durch geschultes Personal	Nicht geeignet für gelegentliche Heimwerkerprüfungen

Wenn Sie sich nicht sicher sind, welchen Steckdosentyp Sie haben, raten Sie nicht. Die Form der Steckdose, die Spannungsbeschriftung, die Sicherungsgröße und die daran angeschlossenen Geräte können alle eine Rolle spielen.

Was sollten Sie vor dem Testen einer Steckdose überprüfen?

Bevor Sie eine Steckdose testen, vergewissern Sie sich, dass Ihr Multimeter auf den richtigen Spannungstyp eingestellt ist. Die meisten Haushaltssteckdosen verwenden Wechselspannung, die auf dem Messgerät normalerweise mit V~ gekennzeichnet ist.

Überprüfen Sie die Messleitungen, bevor Sie beginnen. Die schwarze Messleitung sollte im COM-Anschluss stecken. Die rote Messleitung sollte im Spannungsanschluss stecken, der normalerweise mit V oder VΩ gekennzeichnet ist. Stecken Sie die rote Messleitung nicht in den Ampere- oder Milliampere-Anschluss, wenn Sie eine Steckdose testen.

Überprüfen Sie auch die Prüfspitzen. Beschädigte Isolierungen, lose Spitzen oder freiliegendes Metall in der Nähe Ihrer Finger können Live-Tests unsicher machen.

Verwenden Sie bei einer spannungsführenden Steckdose nicht den Widerstands-, Durchgangs- oder Ohmmeter-Modus. Diese Einstellungen sind für vollständig ausgeschaltete Stromkreise. Die Verwendung an einer spannungsführenden Steckdose kann das Messgerät beschädigen und eine Sicherheitsgefahr darstellen.

Wenn Ihr Multimeter über eine manuelle Bereichswahl verfügt, wählen Sie einen Spannungsbereich, der höher ist als die Steckdose, die Sie testen möchten. Wählen Sie beispielsweise keinen Niederspannungsbereich, wenn Sie eine Haushaltssteckdose testen.

Was sind die allgemeinen Schritte zum Testen einer Steckdose?

Der allgemeine Prozess besteht darin, die Steckdose zu identifizieren, die richtige Messgeräteeinstellung zu wählen, zwischen den richtigen Punkten zu messen und das Ergebnis mit der erwarteten Spannung zu vergleichen. Die genauen Positionen der Prüfspitzen hängen vom Steckdosentyp ab.

Ein sicherer grundlegender Prozess sieht so aus:

1.  Identifizieren Sie den Steckdosentyp und die erwartete Spannung.
2.  Überprüfen Sie die Steckdose vor dem Test auf Beschädigungen.
3.  Stellen Sie das Multimeter auf den richtigen Spannungsmodus ein.
4.  Bestätigen Sie, dass die Messleitungen in den richtigen Anschlüssen stecken.
5.  Platzieren Sie die Prüfspitzen nur dort, wo das Steckdosendesign es zulässt.
6.  Lesen Sie die Spannung ab, ohne die Metallspitzen der Prüfspitzen zu berühren.
7.  Stoppen Sie, wenn der Messwert abnormal oder instabil ist.

Für die meisten Heimanwender ist es nicht das Ziel, die Steckdose während des Tests zu reparieren. Das Ziel ist es zu entscheiden, ob die Steckdose normal funktioniert oder ob sie professionelle Aufmerksamkeit benötigt.

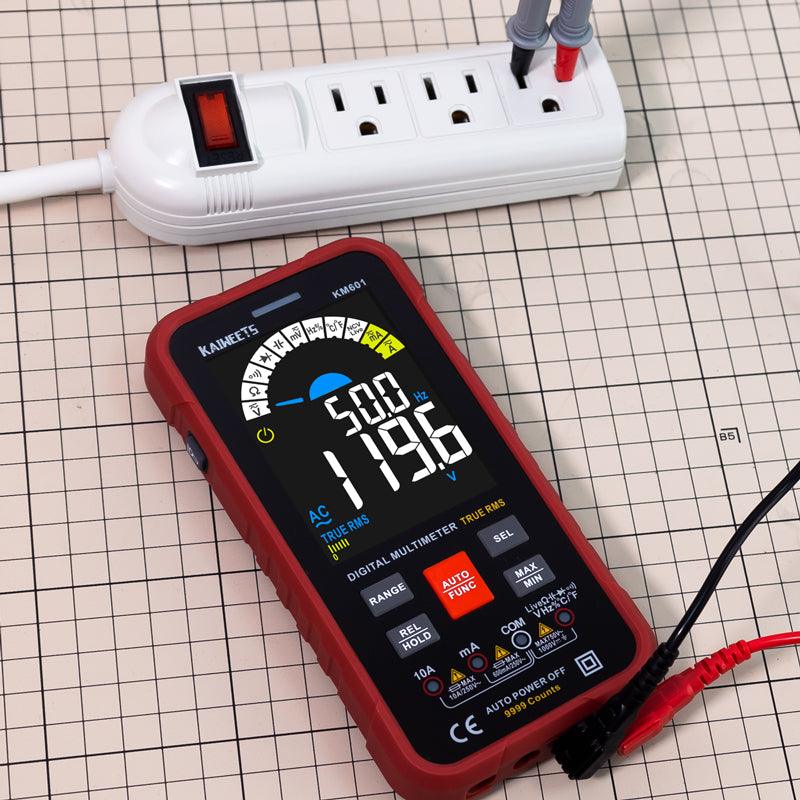

Wie testen Sie eine Standard-110V- oder 120V-Steckdose?

Um eine Standard-Haushaltssteckdose in Nordamerika zu testen, verwenden Sie die Wechselspannungseinstellung und nehmen Sie Messwerte an den vorderen Schlitzen der Steckdose vor. Sie prüfen normalerweise Phase zu Neutralleiter, Phase zu Erde und Neutralleiter zu Erde.

Eine normale Haushaltssteckdose wird oft als 110V, 115V oder 120V bezeichnet. Im täglichen Gebrauch beziehen sich diese Begriffe normalerweise auf denselben Typ einer Standard-Nordamerika-Steckdose. Der tatsächliche Messwert liegt oft bei etwa 110 bis 125 Volt Wechselstrom.

Da das Schlitzlayout und die erwarteten Messwerte spezifisch sind, behandeln wir den gesamten Prozess in diesem Leitfaden zum Testen einer 110V-Steckdose mit einem Multimeter.

Dieser detaillierte Leitfaden ist der bessere Ort für die schrittweise Platzierung der Prüfspitzen, normale Messwerte, Erdungshinweise und häufige Fehler. Dieser Artikel konzentriert sich auf das größere Bild der Steckdosenprüfung.

Wie testen Sie eine FI-Steckdose (GFCI)?

Um eine FI-Steckdose zu testen, verwenden Sie zuerst die TEST- und RESET-Tasten und verwenden Sie dann ein Multimeter nur als unterstützende Überprüfung. Ein FI-Schalter ist so konzipiert, dass er die Stromversorgung abschaltet, wenn er einen Erdschluss erkennt.

Eine einfache FI-Überprüfung funktioniert so:

1.  Drücken Sie RESET.
2.  Schließen Sie eine kleine Lampe oder ein ähnliches Gerät an.
3.  Bestätigen Sie, dass das Gerät eingeschaltet wird.
4.  Drücken Sie TEST.
5.  Das Gerät sollte sich ausschalten.
6.  Drücken Sie RESET erneut.
7.  Das Gerät sollte sich wieder einschalten.

Wenn das Gerät sich beim Drücken von TEST nicht ausschaltet, schützt der FI-Schalter die Steckdose möglicherweise nicht richtig. Wenn er sich nicht zurücksetzen lässt, liegt möglicherweise kein eingehender Strom, ein nachgeschaltetes Problem oder ein defektes FI-Gerät vor.

Ein Multimeter kann bestätigen, ob Spannung vor oder nach dem Auslösen des FI-Schalters anliegt. Es sollte nicht als einziger Test für den FI-Schutz verwendet werden.

Können Sie eine 220V- oder 240V-Steckdose mit einem Multimeter testen?

Sie können eine 220V- oder 240V-Steckdose mit einem Multimeter testen, wenn das Messgerät, die Messleitungen und der Benutzer für diese Spannung geeignet sind. Für die meisten Heimwerker ist dies eine risikoreichere Aufgabe als die Überprüfung einer Standard-Haushaltssteckdose.

Diese Steckdosen werden oft für große Geräte verwendet. Die Form der Steckdose und das Verdrahtungsmuster können variieren, daher sollten Sie die Prüfspitzenpositionen einer 110V-Steckdose nicht annehmen.

Bestätigen Sie vor dem Test den Steckdosentyp und die erwartete Spannung. Verwenden Sie den Wechselspannungsmodus, halten Sie Ihre Hände hinter den Prüfspitzenschutz und berühren Sie nicht die Metallspitzen der Prüfspitzen.

Wenn die Steckdose für einen Trockner, Herd, EV-Ladegerät, HVAC-Gerät oder Werkstattwerkzeug ist, ist es sicherer, einen qualifizierten Elektriker zu bitten, sie zu überprüfen. Eine falsche Annahme bei höherer Spannung kann gefährlich sein.

Können Sie eine USB-Steckdose mit einem Multimeter testen?

Sie können eine USB-Steckdose testen, indem Sie die Gleichspannung am USB-Ausgang überprüfen, aber dies verrät Ihnen nur einen Teil der Geschichte. Ein normaler USB-A-Anschluss liefert oft etwa 5 Volt Gleichstrom, während USB-C-Anschlüsse verschiedene Ladeprofile unterstützen können.

Für eine einfache Überprüfung stellen Sie das Multimeter auf Gleichspannung ein. Messen Sie dann vorsichtig den USB-Ausgang, ohne die Kontakte kurzzuschließen.

Ein einfacher Spannungsmesswert beweist nicht, dass die Steckdose jedes Gerät schnell laden kann. Er prüft auch nicht die Kabelqualität oder die Laderegelung. Wenn ein Telefon langsam lädt, kann das Problem am Kabel, am Gerät oder an der Ladeschaltung liegen.

Können Sie eine Kfz-12V-Steckdose mit einem Multimeter testen?

Sie können eine Kfz-12V-Steckdose testen, indem Sie die Gleichspannung zwischen dem Mittelkontakt und dem äußeren Gehäuse messen. Diese Art von Steckdose unterscheidet sich von einer Haushaltssteckdose.

Stellen Sie das Multimeter auf Gleichspannung ein. Die rote Prüfspitze berührt normalerweise den Mittelkontakt. Die schwarze Prüfspitze berührt das äußere Metallgehäuse.

Eine Fahrzeugbatterie kann bei ausgeschaltetem Motor etwa 12 Volt anzeigen. Der Messwert kann höher sein, wenn der Motor läuft, da das Ladesystem aktiv ist.

Wenn die Steckdose keine Spannung hat, kann die Ursache eine durchgebrannte Sicherung, eine beschädigte Steckdose oder ein Verdrahtungsproblem sein. Überprüfen Sie das Fahrzeughandbuch, bevor Sie eine Sicherung ersetzen.

Können Sie eine Drehstromsteckdose mit einem Multimeter testen?

Eine Drehstromsteckdose sollte nur von jemandem getestet werden, der für die Arbeit an diesem System geschult ist. Diese Steckdosen sind in gewerblichen oder industriellen Umgebungen üblich und können gefährliche Spannungen führen.

Eine Drehstromsteckdose ist nicht nur eine größere Version einer Heimsteckdose. Sie kann mehrere spannungsführende Leiter, unterschiedliche Spannungsverhältnisse und gerätespezifische Anforderungen umfassen.

Ein Multimeter kann für Phase-zu-Phase- und Phase-zu-Erde-Prüfungen verwendet werden, dies sollte jedoch mit der richtigen Messgerätebewertung und Schutzausrüstung erfolgen. Einige Aufgaben erfordern möglicherweise auch die Überprüfung der Phasenfolge.

Wenn Sie nicht für Drehstromsysteme geschult sind, testen Sie die Steckdose nicht selbst. Rufen Sie einen qualifizierten Elektriker an.

Was verraten Ihnen Steckdosenmesswerte normalerweise?

Steckdosenmesswerte geben Hinweise auf Strom und Verkabelung, benötigen aber Kontext. Ein Spannungsmesswert allein erklärt möglicherweise nicht das gesamte Problem.

Was Sie sehen	Was es suggerieren kann	Was als Nächstes zu tun ist
Keine Spannung, wo Spannung erwartet wird	Ausgelöster Schutzschalter, keine Versorgung oder Verkabelungsproblem	Überprüfen Sie den Schutzschalter nur, wenn es sicher ist, dann rufen Sie um Hilfe
Niedrigere Spannung als erwartet	Stromkreisbelastung, lockere Verbindung oder Versorgungsproblem	Beenden Sie die Verwendung der Steckdose, wenn der Messwert instabil ist
Spannung erscheint am falschen Steckplatz	Mögliche vertauschte Verkabelung	Lassen Sie die Steckdose überprüfen
Phase-zu-Erde-Messwert fehlt	Mögliches Erdungsproblem	Verlassen Sie sich nicht auf die Steckdose für geerdete Geräte
Neutralleiter-zu-Erde-Spannung ist hoch	Mögliches Verkabelungs- oder Lastproblem	Lassen Sie den Stromkreis inspizieren
Spannung verschwindet unter Last	Schwache Verbindung oder defektes Gerät	Beenden Sie die Verwendung der Steckdose

Testen Sie nicht weiter nach dem Prinzip „Versuch und Irrtum“, wenn die Messwerte keinen Sinn ergeben. Schalten Sie den Stromkreis ab, wenn Sie dies sicher tun können, und bitten Sie dann einen Elektriker, ihn zu überprüfen.

Ist ein Steckdosentester besser als ein Multimeter?

Ein Steckdosentester ist einfacher für eine schnelle Überprüfung, aber ein Multimeter liefert detailliertere Spannungsinformationen. Sie sind auf unterschiedliche Weise nützlich.

Ein Steckdosentester kann schnell gängige Verdrahtungsmuster an einer Standardsteckdose anzeigen. Einige Modelle können auch einen FI-Schalter für eine schnelle Funktionsprüfung auslösen.

Ein Multimeter ermöglicht das Ablesen der tatsächlichen Spannung. Dies ist hilfreich, wenn Sie sehen möchten, ob die Spannung niedrig, fehlend oder instabil ist.

Keines der beiden Werkzeuge kann beweisen, dass alles hinter der Wand sicher ist. Eine falsche Erdung, beschädigte Verkabelung oder eine lose Verbindung kann eine genauere Inspektion erfordern.

Wann sollten Sie das Testen einstellen und einen Elektriker rufen?

Sie sollten das Testen einstellen, wenn die Steckdose Beschädigungen aufweist, abnormale Messwerte liefert oder Sie unsicher sind, was passiert. Elektrische Probleme können ernst werden, auch wenn die Steckdose manchmal noch funktioniert.

Rufen Sie einen Elektriker an, wenn Sie Folgendes bemerken:

• Brandspuren oder geschmolzener Kunststoff
• Ein summendes Geräusch aus der Steckdose
• Ein Stecker, der locker sitzt
• Ein FI-Schalter, der sich nicht zurücksetzen lässt
• Ein Schutzschalter, der ständig auslöst
• Spannung, die unter Last stark schwankt
• Eine fehlende oder fragwürdige Erdung

Sie sollten auch Hilfe holen, wenn die Steckdose in der Nähe von Wasser ist und keinen FI-Schutz hat. Die örtlichen elektrischen Vorschriften können variieren, und Ersatzarbeiten sollten den in Ihrer Region geltenden Vorschriften entsprechen.

Häufige Fehler beim Testen einer Steckdose, die vermieden werden sollten

Der häufigste Fehler ist die Verwendung der falschen Multimetereinstellung. Eine spannungsführende Steckdose sollte im Spannungsmodus und nicht im Widerstands- oder Durchgangsmodus getestet werden.

Ein weiterer schwerwiegender Fehler ist das Belassen der roten Messleitung im Stromanschluss. Wenn Sie die Prüfspitzen an eine Steckdose anlegen, während das Messgerät für die Strommessung eingestellt ist, kann dies einen Kurzschluss verursachen.

Entfernen Sie die Steckdosenabdeckung nicht für eine grundlegende Spannungsprüfung. Bei einer Standardsteckdose reichen die vorderen Schlitze für einen einfachen Test aus.

Testen Sie eine beschädigte Steckdose nicht einfach, um „zu sehen, was passiert“. Wenn Sie Hitzeschäden oder Funken sehen, benötigt die Steckdose bereits Aufmerksamkeit.

Häufig gestellte Fragen

Kann jede Steckdose auf die gleiche Weise getestet werden?

Nein, nicht jede Steckdose sollte auf die gleiche Weise getestet werden. Eine normale Haushaltssteckdose, eine USB-Steckdose und eine 240V-Gerätesteckdose haben unterschiedliche Spannungstypen und Messpunkte.

Welche Multimetereinstellung sollte ich für eine Wandsteckdose verwenden?

Verwenden Sie den Wechselspannungsmodus für eine Standard-Haushaltswandsteckdose. Dieser ist auf dem Multimeter normalerweise mit V~ gekennzeichnet.

Kann ich den Durchgangsmodus an einer Steckdose verwenden?

Verwenden Sie den Durchgangsmodus nicht an einer spannungsführenden Steckdose. Der Durchgangsmodus ist nur für vollständig ausgeschaltete Stromkreise vorgesehen.

Kann ein Multimeter beweisen, dass eine Steckdose geerdet ist?

Ein Multimeter kann einen nützlichen Erdungshinweis geben, aber es kann nicht vollständig beweisen, dass das Erdungssystem sicher ist. Einige unsichere Verdrahtungszustände erfordern eine weitere Inspektion.

Was ist der sicherste Weg, eine FI-Steckdose zu überprüfen?

Verwenden Sie die TEST- und RESET-Tasten an der FI-Steckdose. Ein Multimeter kann bestätigen, ob Spannung anliegt, sollte aber den eingebauten FI-Test nicht ersetzen.

Sollte ich eine 240V-Steckdose selbst testen?

Testen Sie eine 240V-Steckdose nur, wenn Sie den Steckdosentyp, die erwartete Spannung und die Sicherheitsrisiken verstehen. Wenn sie ein großes Gerät oder eine Ausrüstung versorgt, ist es sicherer, einen Elektriker zu rufen.

Warum zeigt meine Steckdose Spannung an, aber mein Gerät funktioniert immer noch nicht?

Die Steckdose kann unter Last ausfallen, der Stecker kann locker sein oder das Gerät kann defekt sein. Ein grundlegender Spannungsmesswert beweist nicht immer, dass die Steckdose zuverlässig Strom liefern kann.

Was soll ich tun, wenn der Steckdosenmesswert abnormal ist?

Beenden Sie die Verwendung der Steckdose, bis sie überprüft wurde. Abnormale Messwerte können auf Verdrahtungsprobleme, Erdungsprobleme oder eine defekte Steckdose hinweisen.
