So verwenden Sie ein Gleichstromnetzteil

Ein Gleichstromnetzteil (DC-Netzteil) versorgt ein elektronisches Gerät, eine Schaltung oder ein Testprojekt mit Gleichstrom. Es kann Wechselstrom aus einer Steckdose in Gleichstrom umwandeln oder Gleichstrom aus einer Batterie oder einer anderen Energiespeicherquelle liefern.

Für die meisten Benutzer ist das Ziel einfach: die Spannung anpassen, ausreichend Strom liefern und das Gerät nicht beschädigen. Ein Gleichstromnetzteil, das zu hoch eingestellt ist, kann elektronische Geräte schnell beschädigen. Eine Stromversorgung mit schlechter Stromregelung kann auch Kabel oder Komponenten bei einem Kurzschluss überhitzen.

Was ist ein DC-Netzteil?

Ein DC-Netzteil ist ein Gerät, das Gleichstrom mit einer festen oder einstellbaren Spannung liefert. Gleichstrom fließt in eine Richtung, weshalb er von vielen elektronischen Schaltungen, Batterien, LED-Streifen, Sensoren und Steuerplatinen verwendet wird.

Viele alltägliche Adapter sind DC-Netzteile mit fester Ausgangsleistung. Ein Laptop-Ladegerät oder Router-Adapter wandelt beispielsweise Wechselstrom aus der Steckdose in eine bestimmte Gleichstromausgabe um. Ein Labor-Gleichstromnetzteil ist flexibler, da Sie die Spannung einstellen und oft eine Strombegrenzung festlegen können.

Wie funktioniert ein DC-Netzteil?

Ein DC-Netzteil nimmt eine Eingangsenergiequelle auf und regelt sie in eine nutzbare Gleichstromausgabe. Bei einer AC-zu-DC-Versorgung wird der Eingang zuerst von Wechselstrom in Gleichstrom umgewandelt, dann gefiltert und geregelt, sodass die Ausgabe für das angeschlossene Gerät stabil genug bleibt.

Einstellbare Labornetzteile arbeiten in der Regel in zwei Hauptmodi:

• Konstantspannung (CV): Das Netzteil hält die eingestellte Spannung, während die Schaltung den benötigten Strom bis zur Strombegrenzung zieht.
• Konstantstrom (CC): Das Netzteil begrenzt den Strom auf den eingestellten Wert und passt die Spannung nach Bedarf an, um die Last zu schützen.

Für grundlegende Elektroniktests ist der CV-Modus am gebräuchlichsten. Die Strombegrenzung ist dennoch wichtig, da sie hilft, die Schaltung zu schützen, wenn etwas falsch angeschlossen wird.

Was sind die Haupttypen von DC-Netzteilen?

Die Haupttypen von DC-Netzteilen umfassen lineare Netzteile, Schaltnetzteile, batteriebetriebene Netzteile und einstellbare Labornetzteile. Jeder Typ hat ein unterschiedliches Gleichgewicht zwischen Rauschen, Größe, Effizienz und Kosten.

Lineare Netzteile

Ein lineares Netzteil regelt die Spannung auf einfache und geräuscharme Weise. Dies macht es nützlich für empfindliche analoge Schaltungen oder Audiotests, bei denen elektrisches Rauschen eine Rolle spielt.

Der Nachteil ist die Wärmeentwicklung. Lineare Netzteile sind in der Regel größer und weniger effizient als Schaltnetzteile, insbesondere wenn der Spannungsabfall zwischen Eingang und Ausgang hoch ist.

Schaltnetzteile

Ein Schaltnetzteil, oft als SMPS bezeichnet, regelt den Ausgang, indem es elektronische Komponenten mit hoher Geschwindigkeit ein- und ausschaltet. Dieses Design ist in der Regel kleiner, leichter und effizienter als ein lineares Netzteil.

Die Hauptbeschränkung ist das elektrische Rauschen. Ein gutes Schaltnetzteil kann immer noch sehr stabil sein, aber empfindliche Projekte erfordern möglicherweise eine zusätzliche Filterung oder ein rauschärmeres Netzteil.

Batteriebetriebene DC-Netzteile

Ein batteriebetriebenes Netzteil liefert Gleichstrom, ohne eine Steckdose zu benötigen. Es ist nützlich für tragbare Geräte, Feldtests und Niederspannungsprojekte.

Die Ausgangsleistung hängt von der Batteriezusammensetzung, dem Ladezustand und dem Laststrom ab. Einige Batteriesysteme erfordern auch Schutzschaltungen, um Überentladung, Überstrom oder Verpolungsprobleme zu verhindern.

Einstellbare Labor-DC-Netzteile

Ein einstellbares Labor-DC-Netzteil ist für Tests und Entwicklung konzipiert. Es ermöglicht Ihnen, die Ausgangsspannung und normalerweise auch eine Strombegrenzung einzustellen, bevor Sie eine Schaltung speisen.

Dies ist die praktischste Wahl für Elektronikreparaturen, Prototypenentwicklung und Fehlerbehebung, da Sie mit einer niedrigen Spannung beginnen und diese vorsichtig erhöhen können.

Wie wählt man das richtige DC-Netzteil aus?

Wählen Sie ein DC-Netzteil, indem Sie die erforderliche Spannung, den Strom, den Steckertyp, die Polarität und die Sicherheitsbewertung des Geräts, das Sie mit Strom versorgen möchten, abgleichen. Wählen Sie nicht nur nach der Spannung.

Was zu überprüfen ist	Warum es wichtig ist
Ausgangsspannung	Die Spannung muss den Geräteanforderungen entsprechen. Zu viel Spannung kann die Schaltung beschädigen.
Nennstrom	Das Netzteil sollte mindestens den Strom liefern, den das Gerät benötigt. Das Gerät zieht nur, was es benötigt.
Polarität	Vertauschte Plus- und Minusanschlüsse können viele Gleichstromgeräte beschädigen.
Restwelligkeit und Rauschen	Empfindliche Schaltungen benötigen möglicherweise einen saubereren Ausgang als einfache Lasten.
Schutzfunktionen	Strombegrenzung, Kurzschlussschutz und Überspannungsschutz reduzieren das Risiko bei Fehlern.
Sicherheitszertifizierung	Bei AC-betriebenen Netzteilen achten Sie auf anerkannte Sicherheitszeichen und verwenden Sie das Netzteil nur gemäß den Angaben.

Wenn Sie einen verlorenen Adapter ersetzen, lesen Sie das Etikett des Originalnetzteils oder des Geräts. Gleichen Sie die Spannung genau ab, bestätigen Sie die Polarität und wählen Sie eine Stromstärke, die gleich oder höher als die des Originaladapters ist.

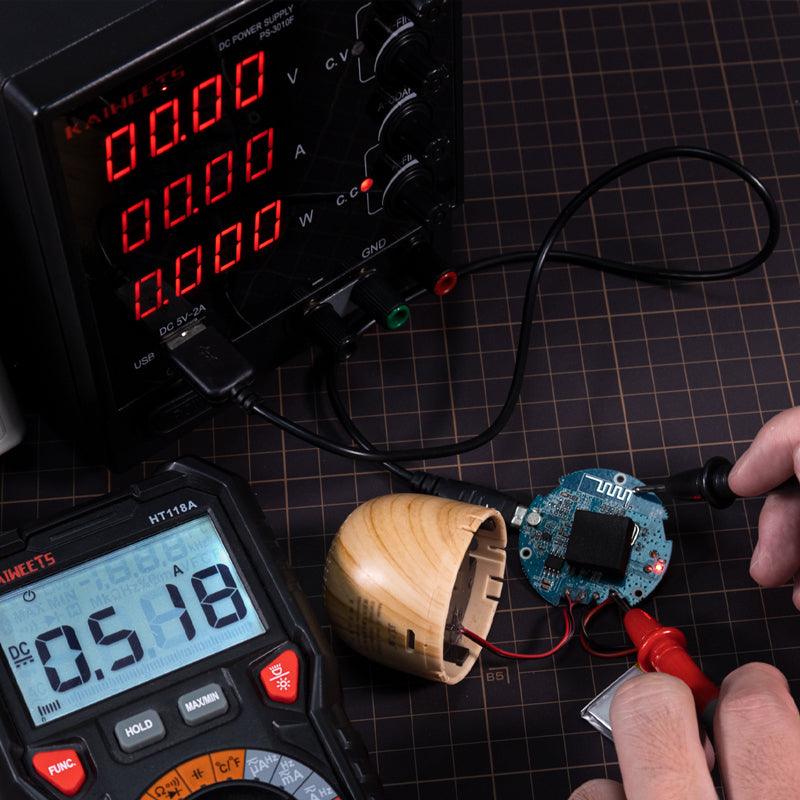

Wie verwendet man ein DC-Netzteil sicher?

Verwenden Sie ein DC-Netzteil, indem Sie die Spannung und Strombegrenzung einstellen, bevor Sie die Last anschließen. Dies ist besonders wichtig, wenn Sie eine unbekannte oder neu reparierte Schaltung mit Strom versorgen.

Schritt 1: Überprüfen Sie die Geräteanforderungen

Lesen Sie die Spannungs-, Strom- und Polaritätsanforderungen, bevor Sie das Gerät anschließen. Wenn das Gerät mit 12V DC gekennzeichnet ist, schließen Sie keine höhere Spannung an, es sei denn, der Hersteller erlaubt dies ausdrücklich.

Schritt 2: Stellen Sie die Spannung ein, bevor Sie die Last anschließen

Drehen Sie den Spannungsregler auf den gewünschten Wert, während die Last nicht angeschlossen ist. Wenn Sie eine neue Schaltung testen, beginnen Sie mit einer niedrigeren Spannung als der erwarteten Betriebsspannung und erhöhen Sie sie langsam.

Schritt 3: Legen Sie eine sichere Strombegrenzung fest

Stellen Sie die Strombegrenzung nahe am erwarteten Stromverbrauch ein. Wenn Sie unsicher sind, beginnen Sie niedrig und erhöhen Sie sie erst, nachdem Sie bestätigt haben, dass die Schaltung normal funktioniert.

Schritt 4: Schließen Sie Plus und Minus korrekt an

Verbinden Sie den positiven Ausgang mit dem positiven Eingang des Geräts und den negativen Ausgang mit Masse oder Minus. Überprüfen Sie die Polarität doppelt, bevor Sie den Ausgang einschalten.

Schritt 5: Beobachten Sie die Spannungs- und Stromanzeigen

Nach dem Einschalten des Netzteils prüfen Sie, ob der Strom normal ist. Wenn das Netzteil sofort in den Strombegrenzungsmodus wechselt, schalten Sie es aus und überprüfen Sie die Schaltung auf einen Kurzschluss, eine Verpolung oder eine falsche Spannungseinstellung.

Schritt 6: Schalten Sie den Ausgang vor dem Trennen aus

Wenn der Test beendet ist, schalten Sie den Ausgang des Netzteils aus, bevor Sie die Leitungen entfernen. Dies reduziert die Gefahr von Funken, versehentlichen Kurzschlüssen oder losem Leitungskontakt.

Welche Sicherheitsfunktionen sollte ein DC-Netzteil haben?

Ein gutes DC-Netzteil sollte Schutzfunktionen enthalten, die Schäden bei falscher Einrichtung oder Schaltkreisfehlern reduzieren. Die Strombegrenzung ist eine der nützlichsten Funktionen für die Elektronikarbeit.

• Strombegrenzung: Hilft, übermäßigen Strom bei einem Kurzschluss oder Schaltkreisfehler zu verhindern.
• Überspannungsschutz: Hilft zu verhindern, dass die Ausgangsspannung über ein sicheres Niveau steigt.
• Kurzschlussschutz: Reduziert Schäden, wenn die Ausgangsklemmen versehentlich kurzgeschlossen werden.
• Übertemperaturschutz: Schaltet den Betrieb ab oder begrenzt ihn, wenn das Netzteil zu heiß wird.
• Klare Ausgangsanzeige: Ermöglicht die Anzeige von Spannung und Strom während des Tests.

Öffnen Sie bei einem AC-betriebenen Netzteil das Gehäuse nicht, es sei denn, Sie sind für die Wartung elektrischer Geräte qualifiziert. Interne Kondensatoren und netzangeschlossene Teile können auch nach dem Herausziehen des Steckers gefährlich bleiben.

Fällt die Gleichspannung mit der Entfernung ab?

Ja, die Gleichspannung fällt mit der Entfernung ab, da Drähte einen Widerstand haben. Je länger der Draht und je höher der Strom, desto mehr Spannung geht verloren, bevor die Leistung die Last erreicht.

Der Spannungsabfall hängt auch vom Kabelquerschnitt und dem Leitermaterial ab. Ein dickerer Kupferdraht hat in der Regel weniger Widerstand als ein dünnerer Draht gleicher Länge.

Bei Niederspannungs-Gleichstromsystemen kann der Spannungsabfall schnell spürbar werden. Ein kleiner Abfall kann dazu führen, dass LEDs dunkler werden, Motoren schwächer laufen oder Steuerplatinen unvorhersehbar reagieren. Wenn die Kabellänge lang ist, wählen Sie den Drahtquerschnitt basierend auf Strom, Entfernung und dem zulässigen Spannungsabfall für das Gerät.

Kann man AC-Kabel für DC verwenden?

Sie können ein Kabel für Gleichstrom nur dann verwenden, wenn dessen Spannungsfestigkeit, Strombelastbarkeit, Isolationsart, Temperaturbereich und Installationsumgebung geeignet sind. Die Bezeichnung „AC-Kabel“ allein ist keine ausreichende Information.

Der Leiter weiß nicht, ob der Strom Wechselstrom oder Gleichstrom ist, aber die Anwendung ist dennoch wichtig. Ein Kabel, das in einem kleinen Elektronikprojekt verwendet wird, ist nicht dasselbe wie ein Kabel, das in einem Gebäude, einem Fahrzeug, einer Solaranlage oder einer Außeninstallation verwendet wird.

Für Gleichstrom mit hohem Strom, lange Kabelwege oder permanente Verkabelung befolgen Sie die einschlägigen elektrischen Vorschriften und verwenden Sie ordnungsgemäß bewertete Kabel. Wenn die Verkabelung an das Stromnetz oder die Gebäudeinstallation angeschlossen wird, beauftragen Sie einen qualifizierten Elektriker.

Welche Art von Draht wird für Gleichstrom verwendet?

Kupferdraht ist die häufigste Wahl für Gleichstromprojekte, da er eine gute Leitfähigkeit aufweist und leicht zu verarbeiten ist. Die richtige Größe hängt von Strom, Entfernung, Isolationsklasse und Umgebung ab.

Für kleine Elektronik ist verseilter Kupferdraht oft einfacher zu verlegen und anzuschließen. Bei Systemen mit höherem Strom wird der Drahtquerschnitt wichtiger, da unterdimensionierter Draht sich erhitzen oder zu viel Spannungsabfall verursachen kann.

Aluminiumdraht wird in einigen Energieanwendungen verwendet, erfordert jedoch korrekte Klemmen und Installationspraktiken. Ersetzen Sie Drahtmaterialien nicht beiläufig, insbesondere nicht bei permanenten oder Hochstrominstallationen.

Was ist der Unterschied zwischen einem DC-Netzteil und einem Ladegerät?

Ein DC-Netzteil liefert einen geregelten Gleichstromausgang, während ein Ladegerät zum Laden einer bestimmten Batteriechemie ausgelegt ist. Ein Ladegerät steuert in der Regel Ladestufen, Strom, Spannungsgrenzen und Abschaltverhalten.

Verwenden Sie ein einfaches DC-Netzteil nicht als Batterieladegerät, es sei denn, Sie verstehen die Batterieanforderungen und das Netzteil kann sicher eingestellt werden. Lithium-, Blei-Säure- und NiMH-Akkus erfordern unterschiedliche Lademethoden.

Kann ein DC-Netzteil AC ausgeben?

Ein normales DC-Netzteil gibt keinen Wechselstrom (AC) aus. Es ist dafür ausgelegt, Gleichstrom zu liefern.

Wenn ein Gerät Gleichstrom in Wechselstrom umwandelt, wird es normalerweise als Wechselrichter bezeichnet. Einige fortschrittliche Laborgeräte können verschiedene Wellenformen erzeugen, aber das ist nicht dasselbe wie ein Standard-DC-Netzteil.

Häufig gestellte Fragen

Wofür steht DC?

DC steht für Gleichstrom (Direct Current). In einem Gleichstromkreis fließt der Strom in eine Richtung.

Wofür wird ein DC-Netzteil verwendet?

Ein DC-Netzteil wird verwendet, um elektronische Geräte zu versorgen, Schaltkreise zu testen, bestimmte Systeme zu laden (wenn dafür ausgelegt) oder eine stabile Spannung während der Fehlerbehebung bereitzustellen.

Ist eine Batterie ein DC-Netzteil?

Ja, eine Batterie ist eine Gleichstromquelle. Ihre Spannung ändert sich jedoch während der Entladung, sodass einige Geräte einen Regler benötigen, um den Ausgang stabil zu halten.

Was passiert, wenn die Nennstromstärke zu hoch ist?

Eine höhere Nennstromstärke ist in der Regel in Ordnung, wenn die Spannung und Polarität korrekt sind. Das Gerät zieht den Strom, den es benötigt. Die Gefahr besteht darin, die falsche Spannung, eine verpolte Polarität oder ein unsicheres Netzteil zu verwenden.

Was passiert, wenn die Nennstromstärke zu niedrig ist?

Wenn die Nennstromstärke zu niedrig ist, kann das Netzteil überhitzen, sich abschalten, die Spannung abfallen oder das Gerät nicht ordnungsgemäß mit Strom versorgen.

Sollte ich ein lineares oder ein schaltendes DC-Netzteil wählen?

Wählen Sie ein lineares Netzteil, wenn geringes Rauschen wichtiger ist als Größe oder Effizienz. Wählen Sie ein Schaltnetzteil, wenn Sie eine kleinere, leichtere und effizientere Option benötigen.

Fazit

Ein DC-Netzteil ist eines der nützlichsten Werkzeuge für die Elektronikarbeit, muss aber sorgfältig ausgewählt und verwendet werden. Die wichtigsten Prüfpunkte sind Spannung, Strom, Polarität, Schutzfunktionen und Sicherheitsbewertung.

Für alltägliche Geräte kann ein fester AC-zu-DC-Adapter ausreichen. Für Reparaturen, Tests und Prototypenentwicklung bietet ein einstellbares Labor-DC-Netzteil mehr Kontrolle. Stellen Sie zuerst die Strombegrenzung ein, überprüfen Sie die Polarität und erhöhen Sie die Spannung vorsichtig, wenn Sie eine unbekannte Schaltung testen.

Wenn das Projekt hohe Ströme, Batterien, Fahrzeugverkabelung, Solarverkabelung oder Gebäudeinstallationen umfasst, verlassen Sie sich nicht auf Vermutungen. Verwenden Sie ordnungsgemäß bewertete Teile und befolgen Sie die geltenden Sicherheitsanforderungen für die Installation.
