So verwenden Sie einen Sicherungsautomatenfinder

Ein Hausbesitzer, der kürzlich unser Testgerät verwendet hat, berichtete, wie schwierig es war, die Leistungsschalter in seinem umgebauten Haus aufgrund ungenauer Beschriftung zu identifizieren.

Das einzelne Umlegen der Leistungsschalter war nicht nur frustrierend – es unterbrach auch den Betrieb von Geräten, die er nicht ausschalten wollte. Mit einem Leitungsschutzschalterfinder konnte er den Prozess endlich beschleunigen und das Risiko versehentlicher Abschaltungen eliminieren.

Der Hausbesitzer teilte uns auch mit, dass er sich eine detailliertere Schritt-für-Schritt-Anleitung gewünscht hätte – etwas, das ihm hätte helfen können, zu überprüfen, ob er das Gerät richtig verwendet oder wichtige Sicherheitstipps übersehen hatte.

Wenn Sie sich jemals gefragt haben, ob Sie einen Leitungsschutzschalterfinder richtig verwenden – oder einfach nur sicherstellen möchten, dass Sie das Beste daraus herausholen – ist dieser Leitfaden für Sie.

Ganz gleich, ob Sie ein Heimwerker sind oder ein professioneller Elektriker, wir führen Sie Schritt für Schritt durch den Prozess, damit Sie schnell, sicher und mit Vertrauen arbeiten können.

So verwenden Sie einen Leitungsschutzschalterfinder in 5 Schritten

Bevor wir beginnen, ist es wichtig, die beiden Hauptteile eines Leitungsschutzschalterfinders zu verstehen:

Sender:

• Wird in die Steckdose, Leuchte oder das Gerät eingesteckt, das Sie verfolgen möchten
• Sendet ein Signal durch den Stromkreis

Empfänger:

• Wird am Sicherungskasten verwendet
• Erkennt das vom Sender gesendete Signal, wenn es sich in der Nähe des richtigen Leistungsschalters befindet

Sobald Sie mit diesen beiden Komponenten vertraut sind, wird die Verwendung eines Leitungsschutzschalterfinders zu einer einfachen und effizienten Aufgabe.

Wir können nun den schrittweisen Prozess der Verwendung eines Leitungsschutzschalterfinders unter Anleitung des KAIWEETS KT301P durchgehen.

Schritt 1: Sender in die Steckdose stecken

Um Ihren Leitungsschutzschalter zu verwenden, schalten Sie den Sender mit dem Schalter ein, wodurch das Licht eingeschaltet wird. Stecken Sie dann das Gerät in die Steckdose, die Sie dem zugehörigen Leistungsschutzschalter zuordnen möchten. Das Einstecken des Senders in die Steckdose schaltet automatisch das helle LED-Licht ein, das anzeigt, dass Ihr Sender unter Spannung steht. Außerdem erhalten Sie die Spannungsmessung des Stromkreises auf dem LCD-Bildschirm, was Ihnen weitere Details über den Stromkreis liefert.

Schritt 2: Empfänger einschalten

Nachdem der Sender eingesteckt ist und ein Signal aussendet, fahren Sie fort, das Signal am Sicherungskasten zu empfangen.

Schalten Sie zunächst den Empfänger mit dem Schalter ein. Das Einschalten des Empfängers zeigt wichtige Informationen über das Gerät an, wie z. B. die Signalempfindlichkeit und den Batterieverbrauch.

Schritt 3: Ersten Scan durchführen (Lernmodus)

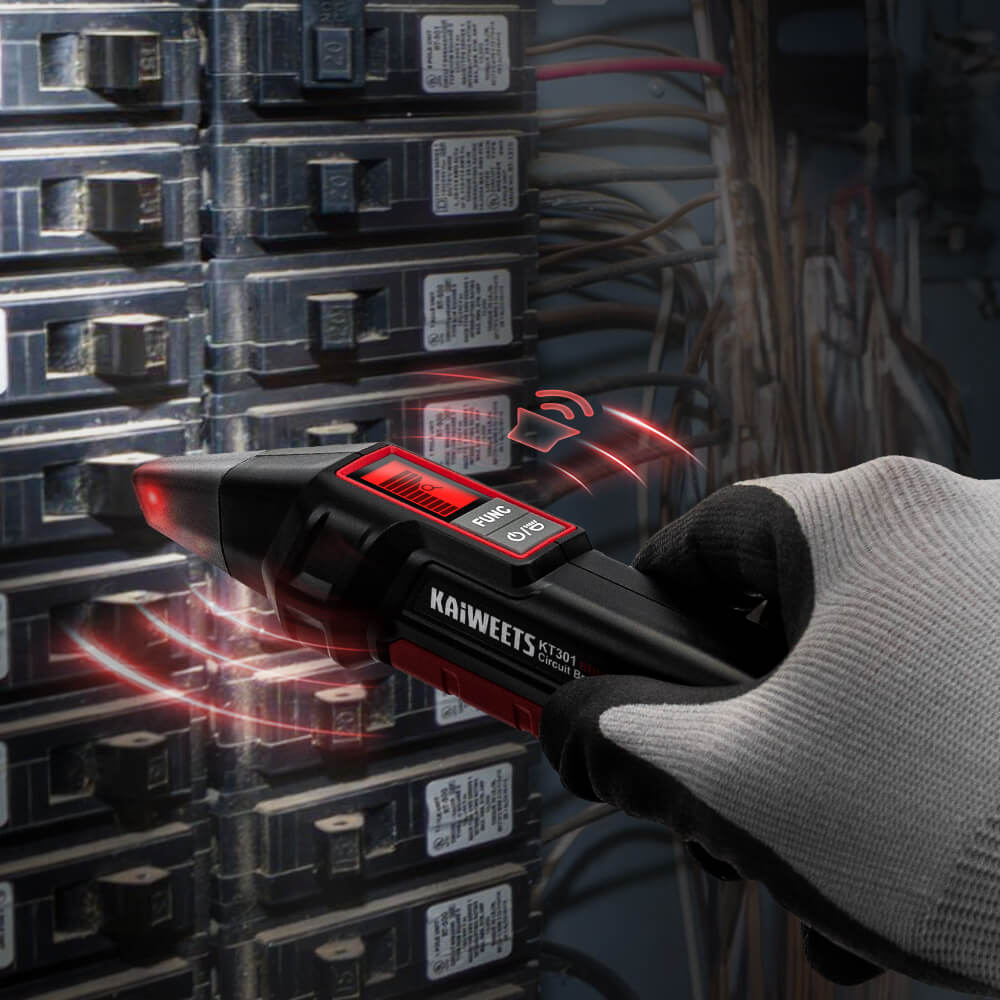

Starten Sie den ersten Scan, indem Sie kurz die „FUNC“-Taste drücken, um den Empfänger in den Lernmodus zu versetzen. In diesem Modus beginnt der Empfänger, Signalmuster vom Panel zu lesen. Bewegen Sie den Empfänger langsam über die Leistungsschalter, wobei der Sensor direkt auf sie gerichtet ist. Während des gesamten Scans hören Sie einen Dauerton. Wenn Sie über eine mögliche Übereinstimmung gehen, erhöht sich die Signalstärke auf dem Display, die Anzeigeleuchte wird rot und das Piepen wird schneller. Diese Anzeichen helfen Ihnen, den wahrscheinlichen Leistungsschalter einzugrenzen, aber sie bestätigen ihn noch nicht – ein zweiter Scan ist zur Überprüfung des richtigen erforderlich.

Wenn Sie in einem dunklen Bereich arbeiten, schalten Sie das Licht ein, indem Sie kurz die Lichttaste am Empfänger drücken. Darüber hinaus können Sie im NCV-Modus das Panel scannen, ohne dass der Empfänger direkten Kontakt mit den Leistungsschaltern hat. Drücken Sie lange die „FUNC“-Taste am Gerät, um es in den NCV-Modus zu schalten.

Nachdem Sie den ersten Scan abgeschlossen haben, ziehen Sie den Empfänger einfach vom Panel weg und pausieren Sie etwa 3 Sekunden lang. Diese kurze Pause ermöglicht es dem Gerät, zu registrieren, dass der Lernscan abgeschlossen ist – Sie können nun mit dem zweiten Scan fortfahren.

Schritt 4: Zweiten Scan zur Identifizierung des Leistungsschalters durchführen

Der zweite Scan ist, wo die Magie geschieht. Der zweite Scan ist, wo Sie den richtigen Leistungsschalter finden.

Im Gegensatz zum ersten Scan, der Ihnen allgemeines Feedback im gesamten Panel geben kann, liefert der zweite Scan eine viel eindeutigere Antwort. Wenn Sie sich dem richtigen Leistungsschalter nähern, steigt die Signalstärkenanzeige auf dem Display sprunghaft an, die Anzeigeleuchte leuchtet dauerhaft rot und das Piepen wird schärfer und schneller. Diese stärkeren Hinweise bestätigen, dass Sie den Leistungsschalter gefunden haben.

Schritt 5: Richtigen Leistungsschalter bestätigen und ausschalten

Nachdem Sie den richtigen Leistungsschalter identifiziert haben, können Sie ihn für zukünftige Referenzen markieren, ausschalten und den Sender aus der Steckdose entfernen. Der Stromkreis ist nun spannungsfrei, und Sie können sicher mit der Arbeit beginnen.

Für zusätzliche Sicherheit verwenden Sie einen berührungslosen Spannungsprüfer, um zu bestätigen, dass die Steckdose oder die Leuchte nicht mehr unter Spannung steht, bevor Sie Ihre Arbeit beginnen.

So finden Sie den Leistungsschalter für Lichtschalter

Da die Sender von Leitungsschutzschalterfindern dafür ausgelegt sind, in eine Steckdose gesteckt zu werden, könnten Sie Bedenken haben, Ihr Gerät mit einer Leuchte zu verwenden. Glücklicherweise bieten einige Hersteller von Leitungsschutzschaltern ihre Produkte mit einem Steckdosenadapter an, der es Ihnen ermöglicht, das Gerät an Leuchten zu verwenden.

Um einen Leitungsschutzschalter mit einer Leuchte zu verwenden, schalten Sie zunächst die Leuchte am Wandschalter aus und ersetzen Sie die angeschlossene Glühbirne durch den Steckdosenadapter. Stecken Sie anschließend den Sender in den Adapter und schalten Sie die Leuchte am Wandschalter ein. Dadurch leuchtet das Licht des Senders auf, als hätten Sie ihn in eine normale Steckdose gesteckt.

Von hier aus folgen Sie den zuvor beschriebenen Schritten, um den richtigen Leistungsschutzschalter mit dem Empfänger an Ihrem Panel zu identifizieren.

Tipps zur Verwendung eines Leitungsschutzschalterfinders

Sicherheitsbewusstsein

Denken Sie daran, dass Sie die Leistungsschalter im Sicherungskasten nicht berühren müssen, um sie zu testen. Professionelle Leitungsschutzschalter mit dem NCV-Modus (Non Contact Voltage Detection) stellen sicher, dass Anfänger die Leistungsschalter ablesen können, ohne dass das Gerät direkten Kontakt mit den Schaltern hat.

Stellen Sie sicher, dass die Steckdose oder Leuchte mit Strom versorgt wird

Der Sender eines Leitungsschutzschalterfinders benötigt Strom aus der Steckdose, um zu funktionieren. Wenn die Steckdose oder Leuchte nicht mit Strom versorgt wird, kann der Sender kein Signal senden, was bedeutet, dass Ihr Empfänger kein Signal empfangen kann.

Entfernen Sie die Empfängerbatterie bei längerer Lagerung

Das Lagern Ihres Geräts mit intakter Batterie im Empfänger über einen längeren Zeitraum entlädt die Batterie. Dies kann Sie enttäuschen, wenn Sie Ihr Gerät das nächste Mal verwenden möchten, und Sie müssen die Batterie möglicherweise ersetzen.

Daher sollten Sie die Batterie entfernen, wenn Sie das Gerät in absehbarer Zeit nicht verwenden werden.

Scannen Sie mit gleichmäßigem, moderatem Tempo

Vermeiden Sie es, den Empfänger zu schnell oder zu langsam über die Leistungsschaltertafel zu bewegen. Ein zu schnelles Scannen kann dazu führen, dass das Gerät das Signal verpasst, während ein zu langsames Scannen manchmal zu Störungen führen kann. Ein gleichmäßiges, moderates Tempo gewährleistet eine genauere Erkennung des richtigen Leistungsschalters.

Empfohlener Leitungsschutzschalterfinder

KAIWEETS KT301P

Der KAIWEETS KT301P ist einer der besten Leitungsschutzschalterfinder auf dem Markt. Mit seinen herausragenden Funktionen werden Sie es nicht bereuen, ihn in Ihr Elektriker-Werkzeugset aufzunehmen – er bietet eine der umfassendsten Funktionspaletten, die heute erhältlich sind.

Zu den Hauptmerkmalen des KT301P Leistungsschutzschalter-Lokalisators gehören:

NCV-Modus

Sie können die NCV-Funktion (Non-Contact Voltage Detection) durch langes Drücken einer Taste am Empfänger aktivieren. Diese Funktion stellt sicher, dass Ihr Empfänger nicht mit dem Leistungsschutzschalter oder der Sicherung in Kontakt kommt, um das Signal des Senders zu empfangen.

Eingebaute Taschenlampe

Das Arbeiten in einer Umgebung mit wenig Licht kann Sie Gefahren aussetzen und die Verwendung Ihres Leistungsschutzschalterfinders zeitaufwendig machen. Aus diesem Grund verfügt der KT301P Leistungsschutzschalter-Lokalisator über eine integrierte Taschenlampe, um Ihren Arbeitsbereich zu beleuchten.

LCD-Bildschirm

Wie oben besprochen, hilft die Arbeit mit einem Leitungsschutzschalter-Lokalisator mit LCD-Bildschirm, die notwendigen Informationen über den Stromkreis, an dem Sie arbeiten, bereitzustellen. Glücklicherweise bietet der KT301P einen LCD-Bildschirm für klare, leicht lesbare Ergebnisse.

Wertsicherung

Ein herausragendes Merkmal des Senders des KT301P ist, wie er Informationen auf dem LCD-Display behält, selbst nachdem er aus der Steckdose gezogen wurde. Sofern Sie den Sender nicht ausschalten, schaltet sich der Bildschirm erst nach 15 Minuten ohne Strom automatisch ab.

3-in-1 Senderfunktionalität

Der KT301P Leitungsschutzschalterfinder ermöglicht Ihnen nicht nur das Auffinden des entsprechenden Leitungsschutzschalters einer Steckdose; er bietet auch weitere Funktionen wie Spannungsmessung, GFCI-Tests und Verdrahtungsgenauigkeitsprüfungen.

Benutzerfreundlichkeit

Mit dem Design des KT301P ist es offensichtlich, dass KAIWEETS die Anfänger im Hinterkopf hatte. Die Verwendung des KT301P ist einfach und schnell, dank genauerer Scans mit klaren visuellen und akustischen Indikatoren.

KAIWEETS KT301P Leitungsschutzschalterfinder

Der KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungsschutzschalter-Lokalisator, Steckdosenprüfer und GFCI-Prüfer kombiniert. Er verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine eingebaute Taschenlampe für sicheres und effizientes Arbeiten mit Elektrik.

Mehr erfahren

Alle Spezifikationen & Funktionen.

Fazit

Die richtige Verwendung eines Leitungsschutzschalterfinders spart Zeit und schützt Sie vor Gefahren. Mit den richtigen Schritten können Sie schnell identifizieren, welcher Schalter welchen Teil eines Stromkreises steuert – sei es eine Steckdose, eine Leuchte oder ein anderes angeschlossenes Gerät.

FAQs

Funktioniert ein Leitungsschutzschalterfinder an einer toten Steckdose?

Ein Leitungsschutzschalterfinder kann an einer toten Steckdose nicht funktionieren. Denken Sie daran, dass der Sender keine Batterie, sondern Strom von der Steckdose oder Leuchte benötigt, um ein Signal zu senden. Daher sollten Sie bei einer toten Steckdose nach einem anderen Gerät suchen.

Warum benötige ich einen Leitungsschutzschalterfinder?

Ein Leitungsschutzschalterfinder hilft, Zeit und Mühe zu sparen, wenn Sie einen Leistungsschutzschalter lokalisieren müssen, der eine Steckdose steuert, z. B. bei der Fehlersuche an elektrischen Anlagen.

Welche Arten von Leitungsschutzschalterfindern gibt es?

Leitungsschutzschalterfinder sind in zwei Optionen erhältlich: Basis-Finder und erweiterte Finder. Basis-Leitungsschutzschalterfinder können nur Signale erkennen, während erweiterte Schalter andere Funktionen wie Spannungsmessung und die Identifizierung von Stromkreiseigenschaften ausführen können.

Kann ich einen Leitungsschutzschalterfinder für mehr als nur Steckdosen und Leuchten verwenden?

Ja, das ist möglich. Mit den richtigen Adaptern – wie Krokodilklemmen – können Sie auch festverdrahtete Geräte testen. Der KAIWEETS KT301P wird beispielsweise mit mehreren Adapteroptionen geliefert, um verschiedene Testszenarien abzudecken.
