Was ist ein Sicherungsautomatenfinder?

Eine häufige Herausforderung für Elektroanfänger ist die Identifizierung des richtigen Schutzschalters für eine Steckdose oder eine Leuchte. Da moderne Sicherungskästen eine Reihe von Schutzschaltern und Sicherungen beherbergen, die verschiedene Steckdosengruppen steuern, ist es oft schwierig, den korrekten Schutzschalter zu finden, der ein bestimmtes Gerät steuert.

In den meisten Fällen haben Elektriker und Hausbesitzer nur die Möglichkeit des Rätselratens, was bedeutet, jeden Schutzschalter oder jede Sicherung auszuschalten. Hier kommen Leitungssucher (Circuit Breaker Finder) ins Spiel.

Was ist ein Leitungssucher (Circuit Breaker Finder)?

Ein Leitungssucher, auch bekannt als Breaker Finder oder Sicherungsfinder, ist ein spezialisiertes Elektrowerkzeug, das entwickelt wurde, um schnell und sicher festzustellen, welcher Schutzschalter in Ihrer Verteilung eine bestimmte Steckdose, Leuchte oder ein Gerät steuert.

Anstatt sich auf die ineffiziente „Trial-and-Error“-Methode zu verlassen – bei der eine Person die Schutzschalter nacheinander umlegt, während eine andere prüft, ob der Strom ausgeschaltet ist – eliminiert dieses Werkzeug das Rätselraten und reduziert das Risiko, versehentlich kritische Stromkreise abzuschalten.

Wenn Ihr Sicherungskasten nicht beschriftet ist – oder die Beschriftungen keinen Sinn ergeben – erspart Ihnen dieses Gerät das mühsame Umschalten der Sicherungen, um die richtige zu finden.

Kernkomponenten und Funktionsweise

Die meisten Leitungssucher verwenden ein zweiteiliges System: einen Sender und einen Empfänger, die zusammenarbeiten, um das elektrische Signal zu erfassen. Sie stecken den Sender einfach in die Steckdose, die Sie verfolgen möchten, und verwenden dann den Empfänger am Sicherungskasten, um zu scannen, bis er den richtigen Schutzschalter identifiziert.

Kurz gesagt, es macht den gesamten Prozess des Findens des richtigen Schutzschalters schneller, einfacher und viel weniger frustrierend.

• Verwandte Artikel: Wie funktioniert ein Leitungssucher?

Sender

Der Sender ist der Teil, den Sie in die Steckdose stecken, für die Sie den richtigen Schutzschalter finden möchten. Während einige fortgeschrittene Modelle wie der KAIWEETS KT301P eine eingebaute Batterie zur Stromversorgung zusätzlicher Funktionen wie des LCD-Displays enthalten, benötigt der Sender immer noch eine aktive Steckdose, um richtig zu funktionieren. Wenn er in eine Steckdose gesteckt wird, sendet er ein Signal an den Empfänger zur Schutzschalteridentifikation.

Empfänger

Der Empfänger ist der andere Teil eines Leitungssuchers. Er empfängt ein Signal vom Sender am Sicherungskasten.

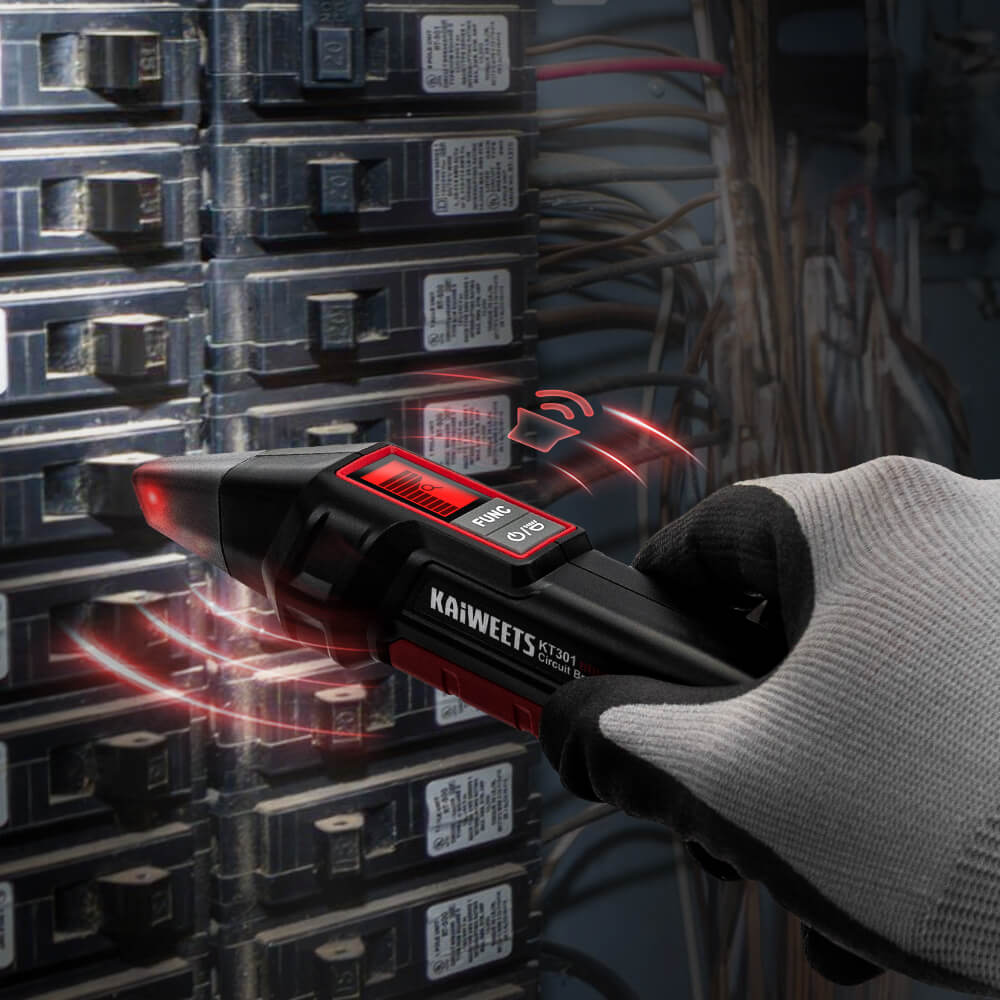

Der Empfänger wird über die Schutzschalter oder Sicherungen im Panel bewegt und piept, sobald er über den Schutzschalter oder die Sicherung fährt, die das Signal vom Sender trägt, der an eine seiner Steckdosen angeschlossen ist. Es ist jedoch zu beachten, dass einige Empfänger blinken, anstatt zu piepen, wenn sie den richtigen Schutzschalter finden, während andere sowohl piepen als auch blinken.





Arten von Leitungssuchern

Verschiedene Modelle von Leitungssuchern sind für spezifische elektrische Systeme oder Anwendungsfälle konzipiert. Es gibt vier Haupttypen:

1. Standard-Wechselstrom-Leitungssucher (am häufigsten)

• Anwendung: Geeignet für 120V / 240V Standard-Steckdosen, wie sie in Haushalten und Büros zu finden sind.
• Funktionsweise: Stecken Sie den Sender in die Zielsteckdose und verwenden Sie dann den Empfänger am Sicherungskasten zum Scannen.
• Optimaler Anwendungsfall: Alltägliche Wohn- oder Geschäftsumgebungen – zum Auffinden des Schutzschalters, der Steckdosen, Lampen oder kleine Geräte steuert.

2. Leuchten- / Stromkreis-Tracer

• Anwendung: Wird für schwer zugängliche Geräte wie Deckenleuchten, Ventilatoren oder Einbauleuchten verwendet, bei denen keine direkte Steckdose verfügbar ist.
• Funktionsweise: Zuerst den Strom zur Leuchte abschalten. Die Kabel trennen und den Sender direkt an die Leuchtenverkabelung anschließen. Den Strom kurz wiederherstellen, dann am Sicherungskasten scannen.
• Sicherheitshinweis: Erfordert grundlegende Kenntnisse der Verkabelung, um einen Stromschlag zu vermeiden. Befolgen Sie immer die Sicherheitsschritte (z. B. Kabel vor der Handhabung mit einem Spannungstester prüfen).

3. FI-Schutzschalter-Ortungsgeräte

• Besondere Eigenschaft: Speziell für FI-Steckdosen entwickelt, die häufig in Küchen, Bädern oder Außenbereichen zu finden sind.
• Hauptvorteil: Einige Modelle können sowohl den richtigen Schutzschalter finden als auch testen, ob die FI-Steckdose ordnungsgemäß funktioniert – zum Beispiel, indem sie den Schutzmechanismus auslösen, um zu überprüfen, ob er den Strom abschaltet.

4. Fortschrittliche professionelle Tracer

• Eigenschaften: Ausgestattet mit zusätzlichen Funktionen wie Durchgangsprüfung (um zu prüfen, ob Kabel gebrochen sind), Spannungserkennung (um stromführende Kabel zu identifizieren) und anderen Diagnosefunktionen für komplexe Systeme.

Wann sollte man einen Leitungssucher verwenden?

Es gibt zahlreiche Szenarien, in denen ein Leitungssucher äußerst nützlich ist – sei es bei der Fehlerbehebung, bei Umbauarbeiten oder einfach, um sich ein besseres Bild von der elektrischen Installation Ihres Hauses zu machen.

Wenn Ihr Sicherungskasten beispielsweise keine Beschriftungen (oder verwirrende Beschriftungen) hat, hilft Ihnen ein Leitungssucher dabei, zuzuordnen, welcher Schalter welche Steckdose, Leuchte oder welches Gerät steuert. Dies ist besonders nützlich in älteren Häusern oder neu umgebauten Räumen, in denen die Stromkreise keinem klaren Muster folgen.

Wenn Sie eine defekte Steckdose austauschen oder eine neue Leuchte anbringen, können Sie den richtigen Schutzschalter sofort und ohne Versuch und Irrtum identifizieren. Es ist auch perfekt, um Ihr Panel korrekt zu beschriften – etwas, das Ihnen oder zukünftigen Hausbesitzern Stunden ersparen kann.

Sogar Beleuchtungsstromkreise – die manchmal schwieriger zu verfolgen sind – können mithilfe von Adaptern identifiziert werden, die es ermöglichen, den Sender über eine Lampenfassung anzuschließen.

Wenn Sie alleine arbeiten, erspart es Ihnen den Hin- und Herweg zum Panel. Und in komplexeren Systemen, wie z. B. in Geschäftsgebäuden, verhindert es, dass Sie versehentlich wichtige Geräte abschalten.

Wer benutzt einen Leitungssucher?

Ein Leitungssucher ist nicht auf eine Art von Benutzer beschränkt – er ist sowohl für Profis als auch für alltägliche Benutzer praktisch. Typische Gruppen sind:

Elektriker und Wartungstechniker

Nutzen Leitungssucher, um fehlerhafte Sicherungen im Panel schnell zu finden und versehentliche Stromausfälle zu vermeiden, die die Produktion stören könnten. Sie sind auch bei der elektrischen Abnahme und Inspektion wertvoll, da sie helfen, die Richtigkeit der Verkabelung zu überprüfen. In komplexen Umgebungen machen Funktionen wie die automatische Empfindlichkeitseinstellung das Werkzeug noch zuverlässiger.

Hausbesitzer, Vermieter und Hausverwalter

Haben häufig mit Sicherungsausfällen oder -upgrades in Häusern, Wohnungen oder Wohnanlagen zu tun. Ein Leitungssucher hilft ihnen, Stromkreise genau zu verfolgen, Panels korrekt zu beschriften und sogar Abnahmetests bei Renovierungen oder Immobilienübergaben durchzuführen.

Werks- und Facility Manager

Verlassen sich auf Leitungssucher, um Maschinen, Produktionslinien und andere industrielle Systeme zu diagnostizieren. Diese Szenarien erfordern oft Werkzeuge, die mit einem breiteren Spannungsbereich (wie 90V–120V) kompatibel und unempfindlich gegenüber Störungen sind.

Heimwerker und Bauunternehmer

Verwenden Leitungssucher für sichere Renovierungen, Installationen von Armaturen, Hausinspektionen oder allgemeine Projekte – alles ohne das ständige Probieren und Irren beim Umlegen von Sicherungen.

Kabelortungsgerät vs. Leitungssucher: Was ist der Unterschied?

Viele Heimwerker verwechseln Leitungssucher mit Kabelortungsgeräten. Das Missverständnis ist, dass die beiden Geräte gleich funktionieren. Dies ist nicht wahr, obwohl beide Werkzeuge in der Elektrotechnik zur Diagnose verwendet werden, dienen sie unterschiedlichen Zwecken.

Ein Leitungssucher hilft Ihnen, zu identifizieren, welcher Schutzschalter eine stromführende Steckdose oder Leuchte steuert. Ein Kabelortungsgerät hingegen wurde entwickelt, um den physischen Verlauf von Kabeln zu verfolgen, ob unter Spannung stehend oder nicht – nützlich zum Auffinden von Kabelbrüchen oder zum Verfolgen versteckter Verkabelungen hinter Wänden.





Wie wählt man den richtigen Leitungssucher aus?

Die Wahl des richtigen Leitungssuchers kann eine entmutigende Aufgabe sein, da viele Faktoren eine wichtige Rolle spielen. Faktoren wie Genauigkeit, Benutzerfreundlichkeit, Spannungsbereich und Zusatzfunktionen sind alle entscheidend für die Auswahl des richtigen Leitungssuchers.

Genauigkeit

Ein hochpräziser Leitungssucher ermöglicht es Ihnen, sich auf Ihr Leitungssuchgerät zu verlassen, um den richtigen Schutzschalter zu finden. Die Identifizierung des richtigen Schutzschalters macht Ihre Arbeit einfacher, schneller und reibungsloser.

Benutzerfreundlichkeit

Bevor Sie sich für einen Leitungssucher entscheiden, überprüfen Sie dessen Benutzerfreundlichkeit. Wie einfach ist der Finder zu bedienen?

Prüfen Sie, ob der Leitungssucher, den Sie ins Auge fassen, mit allem Zubehör geliefert wird, das Sie zum Ausführen des Tests benötigen. Zum Beispiel bedeutet ein Produkt mit einem Steckdosenadapter, dass Sie Ihr Gerät an einer Leuchte ohne Zubehör aus dem Zubehörmarkt verwenden können.

Spannungsbereich

Es ist wichtig zu beachten, dass Leitungssucher unterschiedliche Spannungsbereiche haben. Im Allgemeinen haben Schutzschalter für Wohngebäude einen Bereich von 90-120 V und können auch in einigen gewerblichen elektrischen Systemen verwendet werden. Es gibt jedoch auch industrielle Schutzschalterfinder-Modelle, die bis zu 277 V ausgelegt sind.

Stellen Sie daher sicher, dass Ihr Gerät mit dem Typ des elektrischen Systems, mit dem Sie arbeiten, kompatibel ist.

Zusatzfunktionen

Während einfache Suchgeräte nur den richtigen Schutzschalter für eine Steckdose finden können, bieten fortschrittliche Modelle mehr Funktionen, wie NCV- und FI-Tests. Die NCV-Testfunktion (Non-Contact Voltage Test) ist eine Funktion, mit der Sie den Empfänger an den Schutzschaltern ohne direkten Kontakt verwenden und den Verdrahtungszustand des elektrischen Systems mit genauen Ergebnissen überprüfen können.

Beispiel eines gut ausgestatteten Leitungssuchers

Wenn Sie auf der Suche nach einem Leitungssucher sind, der alle wichtigen Kriterien erfüllt – ist der KAIWEETS KT301P eine zuverlässige Wahl. Der KAIWEETS KT301P Leitungssucher enthält alle wichtigen Funktionen, die Sie erwarten – NCV-Modus, FI-Test und Verdrahtungsprüfung – zusammen mit zusätzlichen Funktionen, die ihn auszeichnen:

• LCD-Anzeige mit Wertspeicherung
• Eingebaute Taschenlampe für den Einsatz bei schlechten Lichtverhältnissen
• LED-Anzeigen für klare Verdrahtung
• Schnelles, genaues Scannen mit visueller und akustischer Rückmeldung
• Robuste Tragetasche zur einfachen Aufbewahrung und Transport

Es ist ein leistungsstarkes, benutzerfreundliches Werkzeug – ideal für private und gewerbliche Anwendungen.

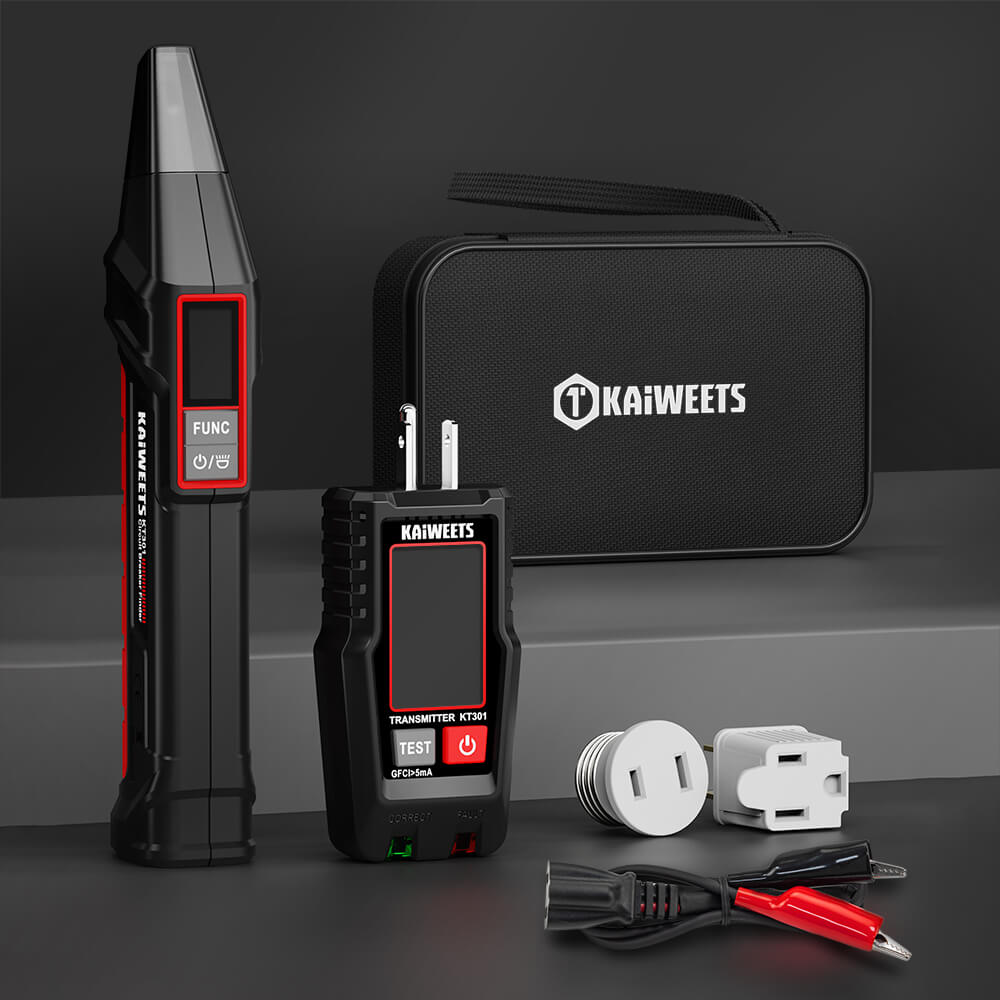

KAIWEETS KT301P Leitungssucher

Der KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungssucher, Steckdosenprüfer und FI-Prüfer kombiniert. Er verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine eingebaute Taschenlampe für sicheres und effizientes Arbeiten an elektrischen Anlagen.

Mehr erfahren

Vollständige Spezifikationen und Funktionen.

FAQs

Lohnen sich Leitungsschutzschalter-Finder?

Ja, Leitungsschutzschalter-Finder lohnen sich. Als Heimwerker werden Sie das Gerät gelegentlich benötigen, wenn Sie Reparaturen an einer Steckdose vornehmen oder eine Leuchte wechseln. Für jeden Elektriker, ob Anfänger oder Profi, ist ein Leitungsschutzschalter-Finder jedoch ein Muss.

Sind Leitungsschutzschalter-Finder sicher?

Leitungsschutzschalter-Finder sind auch ohne vorherige Erfahrung im Umgang mit dem Werkzeug sicher zu verwenden. Da die Verwendung des Elektrowerkzeugs keinen direkten Kontakt mit irgendeiner Komponente der elektrischen Verkabelung erfordert, ist es sicher zu verwenden.

Ebenso bedeutet die Verwendung des Geräts zum Auffinden des richtigen Leitungsschutzschalters, dass Sie den richtigen Stromkreis ausschalten können, um daran zu arbeiten, ohne andere Stromkreise im elektrischen System zu stören.

Kann ich einen Leitungsschutzschalter-Finder an einem toten Stromkreis verwenden?

Nein, Sie können einen Leitungsschutzschalter-Finder nicht an einem toten Stromkreis verwenden. Der Sender muss an eine Steckdose mit Strom angeschlossen werden, um ein Signal zu erzeugen. Bei einem toten Stromkreis fehlt dem Sender der Strom, um zu funktionieren, und er erzeugt kein Signal.

Was ist der Unterschied zwischen billigen und professionellen Stromkreis-Findern?

Während billige Leitungsschutzschalter-Finder verlockend sind, da sie extrem günstig sind, mangelt es ihnen an Genauigkeit und Langlebigkeit. Im Gegensatz dazu bieten professionelle Schutzschalter eine höhere Genauigkeit, eine bessere Signalfilterung und eine verbesserte Störungsunterdrückung.

Wie genau sind Leitungsschutzschalter-Finder?

Wie genau ein Leitungsschutzschalter ist, hängt vom Stromkreis ab, an dem er verwendet wird. Ein typischer hochwertiger Leitungsschutzschalter ist zu 95-99% genau, wenn er an einem gut funktionierenden Stromkreis verwendet wird. Obwohl die Genauigkeit von der Gerätekalibrierung, den Stromkreisbedingungen und den Interferenzpegeln abhängt, hilft die korrekte Verwendung Ihres Leitungsschutzschalter-Finders, die Genauigkeit Ihres Tests zu optimieren.
