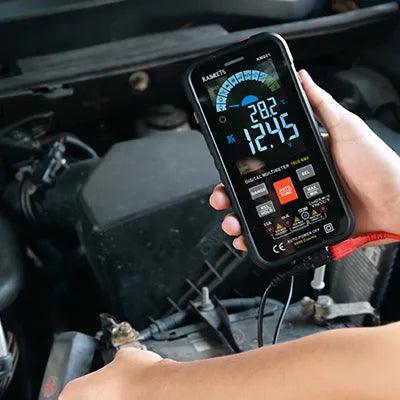

Sind Multimeterkabel universell?

Multimeter-Messleitungen mögen einfach aussehen, aber sie sind Teil des gesamten Messsystems. Viele moderne digitale Multimeter verwenden ähnliche 4-mm-Sicherheits-Bananenstecker, sodass viele Messleitungen physisch zu verschiedenen Messgeräten passen. Das bedeutet jedoch nicht, dass jede Messleitung für jede Aufgabe sicher ist.

Die richtigen Messleitungen sollten zu Ihrem Multimeter, der Messkategorie, dem Spannungsniveau und der Art des benötigten Kontakts passen. Wenn Sie an stromführenden Haushalts- oder Schalttafelschaltungen arbeiten, ist die Sicherheit der Messleitungen genauso wichtig wie das Messgerät selbst.

Sind Multimeter-Messleitungen universell einsetzbar?

Die meisten Multimeter-Messleitungen sind nur in dem Sinne universell, dass viele digitale Multimeter denselben allgemeinen Steckertyp akzeptieren. Der übliche Anschluss bei modernen Handmessgeräten ist normalerweise ein ummantelter 4-mm-Bananenstecker, wodurch viele Standardmessleitungen zu vielen Standardmessgeräten passen.

Die Kompatibilität sollte niemals nur nach dem Sitz beurteilt werden. Eine Messleitung kann an ein Messgerät angeschlossen werden und trotzdem für die Aufgabe ungeeignet sein, wenn ihre CAT-Bewertung, Spannungsfestigkeit, Stromfestigkeit oder Isolationsqualität zu niedrig ist.

Es gibt auch Ausnahmen. Einige ältere Messgeräte, kompakte Messgeräte, Spezialmessgeräte und Laborgeräte verwenden möglicherweise andere Buchsen. Einige Zubehörteile passen möglicherweise nur zu bestimmten Sondengriffen oder Marken. Bevor Sie Ersatzmessleitungen kaufen, überprüfen Sie den Buchsentyp des Messgeräts und die auf dem Messgerät und den Messleitungen aufgedruckten Werte.

Welche gängigen Multimeter-Messleitungs- und Sondentypen gibt es?

Multimeter-Messleitungen gibt es in verschiedenen gängigen Ausführungen, und jede ist für eine andere Art von Kontaktpunkt konzipiert. Sie benötigen nicht jeden Sondentyp für grundlegende Tests, aber das richtige Zubehör kann eine Messung einfacher und sicherer machen.

Viele Multimeter-Zubehörteile, einschließlich Klemmen, Hakenprüfspitzen und Spezialspitzen, sind nur dann nützlich, wenn sie zu Ihrem Messgerät und der zu prüfenden Schaltung passen.

Standard-Messsonden

Standard-Messsonden sind die häufigste Wahl für den allgemeinen Multimeter-Einsatz. Sie eignen sich gut zum Überprüfen von Steckdosen, Klemmen, Batterien und vielen alltäglichen Messpunkten.

Nadelspitzensonden

Nadelspitzensonden sind dünne Sonden, die für kleine Klemmen oder enge Räume verwendet werden. Sie sind hilfreich, wenn eine Standard-Sondenspitze zu groß ist, um einen sauberen Kontakt herzustellen.

Krokodilklemmen

Krokodilklemmen greifen an Drähten oder Schraubklemmen, was ein freihändiges Testen erleichtert. Verwenden Sie isolierte Klemmen, wenn Sie in der Nähe von stromführenden Schaltungen arbeiten.

Hakenklemmen

Hakenklemmen verwenden einen kleinen Federhaken, um Drähte, Stifte oder Bauteilbeine zu halten. Sie sind nützlich für Niederspannungselektronik, bei der der Messpunkt klein ist.

Pinzettensonden

Pinzettensonden sind für winzige elektronische Bauteile, insbesondere SMD-Bauteile, konzipiert. Sie sind kein allgemeiner Ersatz für Standard-Messsonden.

Temperatursonden

Eine Temperatursonde wird mit einem kompatiblen Multimeter zur Temperaturmessung verwendet. Sie funktioniert nur, wenn das Messgerät die Temperaturmessung unterstützt und der Sondentyp zum Messgerät passt.

Was sollte übereinstimmen, bevor Sie Ersatz-Multimeter-Messleitungen kaufen oder verwenden?

Ersatz-Multimeter-Messleitungen sollten zu Ihrem Messgerät, Ihrer Messumgebung und der Art des Kontakts passen, den Sie herstellen müssen. Eine Messleitung, die in die Buchse passt, ist nicht immer sicher für die Aufgabe.

Steckerkompatibilität

Überprüfen Sie den Steckertyp, bevor Sie Ersatzmessleitungen kaufen. Viele tragbare digitale Multimeter verwenden ummantelte 4-mm-Bananenstecker, aber einige Messgeräte verwenden andere Buchsen oder versenkte Eingänge.

Der Stecker sollte fest in die Messgerätebuchse passen. Wenn er sich locker anfühlt oder blankes Metall in der Nähe des Eingangs freiliegt, verwenden Sie ihn nicht.

CAT- und Spannungsfestigkeit

Die Messleitungsbewertung sollte der Umgebung entsprechen, in der Sie messen. Achten Sie auf eine klare Kennzeichnung wie CAT III 1000 V oder CAT IV 600 V.

Verlassen Sie sich nicht auf ein vages „CAT-zertifiziertes“ Etikett. Die Kategorie und die Spannungsfestigkeit sollten beide deutlich angegeben sein.

Stromfestigkeit

Wenn Sie Strom messen möchten, überprüfen Sie die Stromfestigkeit der Messleitungen und Zubehörteile. Stromprüfungen stellen höhere Anforderungen an die Messleitungen als Spannungstests.

Kleine Klemmen, Hakenprüfspitzen oder leichte Zubehörteile sollten nicht für Hochstrommessungen verwendet werden, es sei denn, der Hersteller bewertet sie eindeutig für diesen Einsatz.

Isolation und Leitermaterial

Gute Messleitungen sollten eine intakte Isolation und eine sichere Zugentlastung in der Nähe des Sondengriffs und des Steckers aufweisen. Silikonleitungen sind oft flexibler als einfache PVC-Leitungen, was die Verwendung in engen Räumen erleichtert.

Ersetzen Sie die Messleitungen, wenn die Isolation gerissen, geschnitten, steif, geschmolzen oder vom Griff getrennt ist.

Sondenspitzen- und Zubehörtyp

Wählen Sie den Sondentyp basierend auf dem Messpunkt. Standard-Sonden eignen sich für allgemeine Tests, während isolierte Krokodilklemmen nützlich sind, wenn Sie eine freihändige Verbindung benötigen.

Für kleine Elektronik können Nadelspitzensonden oder Hakenklemmen einfacher zu handhaben sein. Vermeiden Sie bei elektrischen Arbeiten die Verwendung von Zubehör, das nicht ordnungsgemäß bewertet ist.

Kabellänge

Längere Leitungen bieten Ihnen mehr Reichweite, können aber auch im Weg sein. Kürzere Leitungen sind einfacher zu kontrollieren, wenn Sie in einem kompakten Bereich arbeiten.

Wählen Sie eine Länge, mit der Sie den Messpunkt erreichen können, ohne an der Sonde zu ziehen oder das Messgerät in einer instabilen Position zu belassen.

Wie überprüft man Multimeter-Messleitungen vor dem Gebrauch?

Sie sollten Ihre Multimeter-Messleitungen vor dem Gebrauch überprüfen und testen, insbesondere vor dem Messen von Wechselspannung. Eine schnelle Überprüfung kann instabile Messwerte verhindern und unsicheren Kontakt vermeiden.

Schritt 1: Isolation überprüfen

Überprüfen Sie die gesamte Länge beider Messleitungen. Verwenden Sie sie nicht, wenn Sie Schnitte, Risse, geschmolzene Stellen, freiliegende Drähte oder lose Zugentlastungen in der Nähe des Steckers oder des Sondengriffs sehen.

Schritt 2: Sondenspitzen und Stecker überprüfen

Die Spitzen sollten gerade, sauber und sicher sein. Die Bananenstecker sollten fest und ohne Wackeln in die Multimeterbuchsen passen.

Schritt 3: Widerstand der Messleitung testen

Stellen Sie das Messgerät auf den Widerstandsmodus ein und berühren Sie die beiden Sondenspitzen miteinander. Ein guter Satz Messleitungen sollte einen sehr geringen Widerstand anzeigen.

Wenn der Messwert schwankt, wackeln Sie vorsichtig an jedem Kabel in der Nähe der Sonde und der Steckerenden. Ein instabiler Messwert bedeutet normalerweise, dass das Kabel intern beschädigt ist.

Schritt 4: Richtige Buchsen vor der Messung bestätigen

Bevor Sie Spannung, Widerstand oder Strom messen, stellen Sie sicher, dass die roten und schwarzen Messleitungen in die richtigen Eingänge gesteckt sind. Dies ist besonders wichtig nach der Verwendung der Strombuchse.

Verwenden Sie niemals den Widerstands- oder Kontinuitätsmodus an einem stromführenden Stromkreis. Schalten Sie die Stromversorgung aus, bevor Sie die Kontinuität, Sicherungen oder den Widerstand prüfen.

Wann sollten Sie Multimeter-Messleitungen ersetzen?

Sie sollten Multimeter-Messleitungen ersetzen, wenn sie beschädigt, unterdimensioniert, locker oder nicht mehr zuverlässig sind. Verwenden Sie ein Messleitungssatz nicht weiter, nur weil das Messgerät noch eingeschaltet ist.

• Ersetzen Sie Messleitungen mit rissiger, geschnittener oder ausgehärteter Isolation.
• Ersetzen Sie Messleitungen, wenn sich der Stecker oder Sondengriff locker anfühlt.
• Ersetzen Sie Messleitungen, die bei einem Wackeltest instabile Widerstandswerte liefern.
• Ersetzen Sie Messleitungen mit unklaren oder fehlenden Sicherheitsbewertungen.
• Rüsten Sie die Messleitungen auf, wenn Ihre Arbeit höhere Energieschaltungen als zuvor umfasst.

Wenn Sie nur an Niederspannungselektronik arbeiten, können Ihre Anforderungen anders sein als die von jemandem, der Gebäudeverkabelung testet. Dennoch sollten die Messleitungen in gutem Zustand und für den Stromkreis geeignet sein.

Häufig gestellte Fragen

Was passiert, wenn man beim Messen der Spannung die Multimeter-Messleitungen vertauscht?

Bei einem digitalen Multimeter führt das Vertauschen der roten und schwarzen Messleitungen während eines Gleichspannungstests normalerweise dazu, dass das Polaritätszeichen umgekehrt wird. Der Messwert kann einen negativen Wert anstelle eines positiven Werts anzeigen.

Bei Wechselspannung wird die Polarität normalerweise nicht auf die gleiche Weise angezeigt. Sie sollten die schwarze Messleitung trotzdem in COM und die rote Messleitung in den richtigen Eingang für die Messung stecken.

Sind Multimeter-Messleitungen wichtig?

Ja, Multimeter-Messleitungen sind sowohl für die Sicherheit als auch für die Genauigkeit wichtig. Schlechte Messleitungen können instabilen Kontakt verursachen, unerwünschten Widerstand hinzufügen oder den Benutzer elektrischen Gefahren aussetzen.

Das Messleitungssatz sollte zum Messgerät und zur Umgebung passen, in der die Messung durchgeführt wird.

Wie nennt man die Messleitungen an einem Multimeter?

Sie werden gemeinhin als Messleitungen, Messgeräte-Messleitungen, Sonden oder Sondenkabel bezeichnet. Im täglichen Gebrauch werden diese Begriffe oft synonym verwendet.

Genauer gesagt ist die Messleitung die Kabelbaugruppe, während die Sonde die handgehaltene Spitze ist, die zum Kontaktieren des Stromkreises verwendet wird.

Welche Sonden werden mit Multimetern verwendet?

Die häufigsten Sonden sind Spitzsonden, Krokodilklemmen und Hakenklemmen. Spitzsonden werden für allgemeine Tests verwendet, während Klemmen nützlich sind, wenn Sie eine stabilere Verbindung benötigen.

Spezialsonden sind auch für Temperatur, kleine Elektronik und enge Messpunkte erhältlich.

Sind Multimeter-Messleitungen austauschbar?

Viele Multimeter-Messleitungen sind austauschbar, wenn sie den gleichen Steckertyp verwenden und die richtigen Bewertungen aufweisen. Allerdings sind nicht alle Messleitungen mit allen Messgeräten oder allen Messumgebungen kompatibel.

Überprüfen Sie immer den Stecker, die CAT-Bewertung, die Spannungsfestigkeit und die Stromfestigkeit, bevor Sie Ersatzmessleitungen verwenden.

Was ist der Unterschied zwischen einer Messleitung und einer Sonde?

Eine Messleitung ist das Kabel, das das Multimeter mit dem Messpunkt verbindet. Eine Sonde ist der Teil, den Sie halten oder anbringen, um den Kontakt mit dem Stromkreis herzustellen.

Viele Ersatzsätze kombinieren Kabel, Stecker, Griff und Spitze zu einer kompletten Messleitungsbaugruppe.

Kann ich billige Multimeter-Messleitungen verwenden?

Billige Messleitungen können für einfache Niederspannungs-Hobbyarbeiten akzeptabel sein, wenn sie in gutem Zustand sind. Sie sind keine gute Wahl für Netzspannung, elektrische Schalttafeln oder höhere Energieschaltungen.

Verwenden Sie für elektrische Arbeiten Messleitungen mit klaren Sicherheitskennzeichnungen und ordnungsgemäßer Isolation.

Fazit

Multimeter-Messleitungen sind nicht vollständig universell. Viele moderne Messleitungen haben einen gemeinsamen Steckertyp, aber die sichere Verwendung hängt von mehr ab, als nur davon, ob der Stecker passt.

Bevor Sie Ersatzmessleitungen verwenden, überprüfen Sie den Stecker, die Sicherheitsbewertung, die Spannungsfestigkeit, die Stromfestigkeit und den physischen Zustand. Wenn ein Hersteller einen bestimmten Messleitungssatz für ein Messgerät oder Zubehör vorschreibt, befolgen Sie diese Anweisungen.

Der sicherste Ansatz ist einfach: Betrachten Sie das Messgerät und die Messleitungen als ein System. Ein zuverlässiges Multimeter benötigt immer noch zuverlässige Messleitungen, um sichere und genaue Messungen zu liefern.
