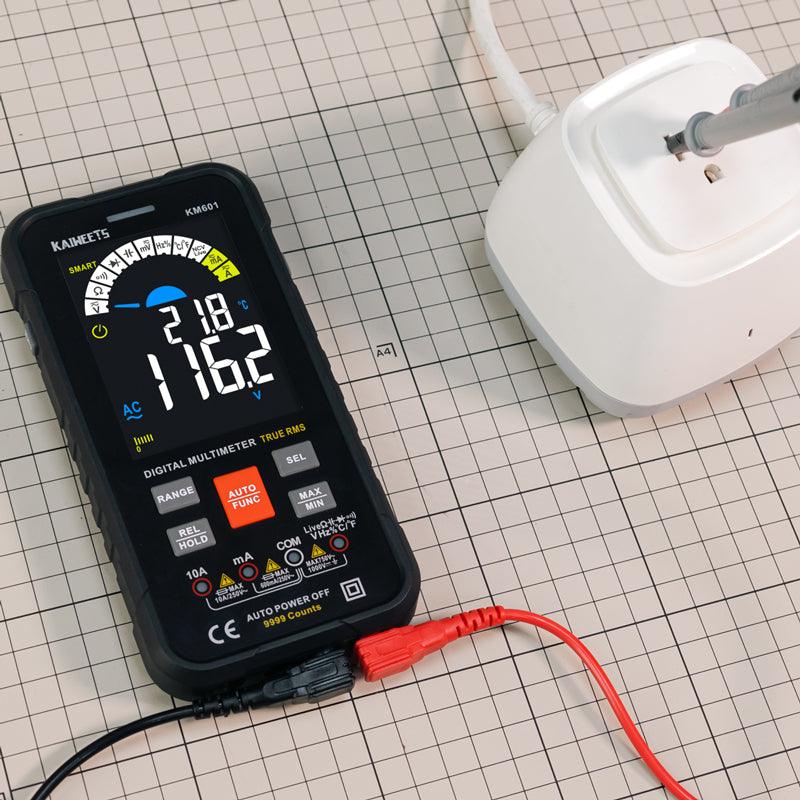

So testen Sie einen Transformator mit einem Multimeter

Ein Transformator ist eine Maschine, die mithilfe elektromagnetischer Induktion Strom zwischen zwei oder mehr Stromkreisen überträgt. In der elektrischen Energietechnik werden Transformatoren eingesetzt, um Wechselspannungen zu erhöhen oder zu verringern. Sie finden Verwendung in einer Vielzahl elektronischer Geräte wie Radios, Fernsehern, Computernetzwerken und Netzteilen.

Es gibt zwei Arten von Transformatoren:

· Schritt-für-Schritt-Anleitung
· Abwärtsschritt

Ein Aufwärtstransformator erhöht die Spannung, ein Abwärtstransformator verringert sie. Die Primärwicklung eines Transformators ist um den Kern gewickelt, die Sekundärwicklung um die Primärwicklung. Die Windungszahl der Primärwicklung bestimmt das Übersetzungsverhältnis. Dieses entspricht der Anzahl der Windungen der Sekundärwicklung geteilt durch die Anzahl der Windungen der Primärwicklung. Die Sekundärwicklung wird an den Verbraucher angeschlossen, die Primärwicklung an die Stromquelle.

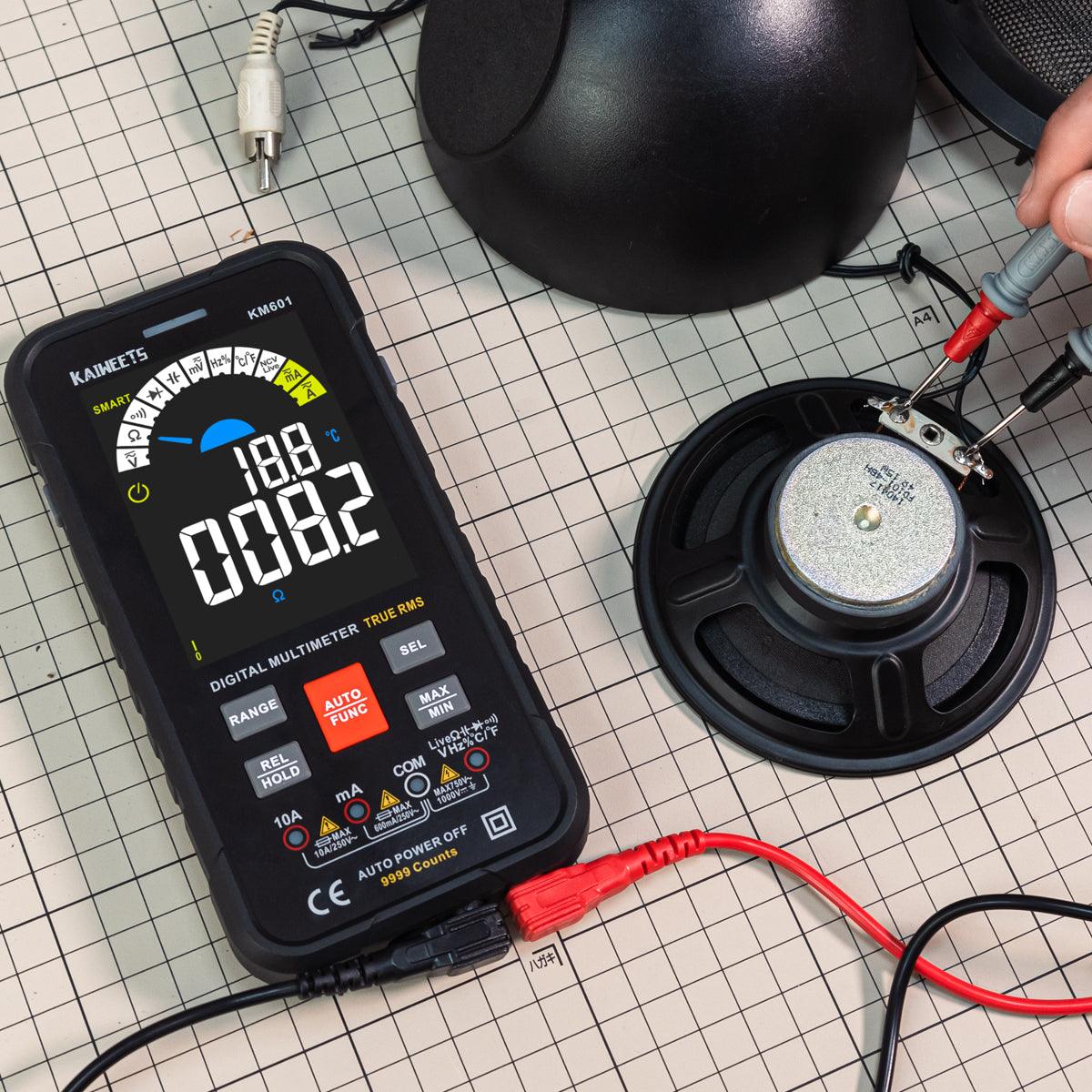

Zum Testen eines Transformators mit einem Multimeter benötigen Sie:

• Ein Multimeter
• Ein Transformator

Verfahren:

• Stellen Sie das Multimeter auf die Einstellung „Ohm“ ein.
• Berühren Sie mit einer Messleitung des Multimeters ein Ende der Primärwicklung und mit der anderen Messleitung des Multimeters das andere Ende der Primärwicklung.
• Prüfen Sie den Messwert am Multimeter. Der Widerstand sollte niedrig sein, was auf eine Durchgängigkeit zwischen den beiden Messleitungen hinweist. Besteht keine Durchgängigkeit, ist der Transformator defekt und muss ausgetauscht werden.
• Berühren Sie mit einer Messleitung des Multimeters ein Ende der Sekundärwicklung und mit der anderen Messleitung des Multimeters das andere Ende der Sekundärwicklung.
• Prüfen Sie den Messwert am Multimeter. Der Widerstand sollte niedrig sein, was auf eine Durchgängigkeit zwischen den beiden Messleitungen hinweist. Besteht keine Durchgängigkeit, ist der Transformator defekt und muss ausgetauscht werden.

Die Prüfung eines Transformators mit einem Multimeter ist eine schnelle und einfache Methode, um Durchgang und ordnungsgemäße Funktion zu überprüfen. Befolgen Sie diese Schritte, und Sie können Ihren Transformator im Handumdrehen testen.

Anzeichen für Transformatorprobleme:

Eines der häufigsten Anzeichen für Probleme mit einem Transformator ist eine erhöhte Betriebstemperatur. Wenn ein Transformator heißer als üblich läuft, kann dies auf einen Defekt hindeuten. Auch ungewöhnliche Geräusche können auf Probleme hinweisen. Sollten Sie ungewöhnliche Geräusche von Ihrem Transformator hören, lassen Sie ihn umgehend von einem Fachmann überprüfen. Wenn Sie eines dieser Anzeichen bemerken oder andere Bedenken bezüglich Ihres Transformators haben, wenden Sie sich bitte an einen qualifizierten Elektrotechniker. Durch frühzeitiges Handeln können Sie schwerwiegendere Probleme vermeiden und den reibungslosen Betrieb Ihres Transformators über viele Jahre gewährleisten.

Häufig gestellte Fragen:

Ist es für einen Transformator notwendig, Durchgang zu haben?

Ein Transformator muss durchgängig sein, um einen ununterbrochenen Stromfluss zu gewährleisten. Eine Unterbrechung der Durchgängigkeit kann einen plötzlichen Stromstoß verursachen, der den Transformator beschädigen oder einen Brand auslösen kann.

Wie prüft man einen Transformator auf Defekte?

Es gibt verschiedene Möglichkeiten, einen Transformator auf Defekte zu prüfen. Eine Möglichkeit besteht darin, den Ladungsverlust im ausgeschalteten Zustand zu messen. Dies kann durch Messen der Spannung an den Transformatorklemmen mit einem Voltmeter erfolgen. Eine weitere Möglichkeit zur Überprüfung eines Transformatordefekts ist die Messung des Stroms, der im eingeschalteten Zustand durch den Transformator fließt. Dies kann durch Messen der Stromstärke mit einem Amperemeter erfolgen. Schließlich kann auch der Widerstand der Transformatorwicklung gemessen werden. Dies kann mit einem Ohmmeter erfolgen. Zeigt eine dieser Prüfungen, dass der Transformator nicht ordnungsgemäß funktioniert, ist er wahrscheinlich defekt und muss ausgetauscht werden.

Welche Arten von Transformatorenprüfungen gibt es?

Es gibt vier Hauptarten von Prüfungen, die typischerweise an Transformatoren durchgeführt werden:

1. Leerlauftests,
2. Lasttests,
3. Isolationsprüfungen
4. Funktionstests.

Leerlauftests dienen der Bestimmung der Eisenverluste und des Magnetisierungsstroms des Transformators. Lasttests werden durchgeführt, um die Betriebsfähigkeit des Transformators unter den spezifizierten Lasten zu überprüfen. Isolationsprüfungen sind wichtig für die Beurteilung des Zustands des Isolationssystems des Transformators. Funktionsprüfungen werden typischerweise im Rahmen der Inbetriebnahme neuer Transformatoren oder nach größeren Reparaturen an bestehenden Anlagen durchgeführt.

Die gebräuchlichste Transformatorprüfung ist die Leerlaufprüfung. Mit dieser Prüfung wird der Leistungsverlust des Transformators im Leerlauf gemessen. Leerlaufstrom und -spannung werden gemessen und zur Berechnung der Eisenverluste und des Magnetisierungsstroms verwendet. Die Ergebnisse dieser Prüfung dienen der Beurteilung des allgemeinen Zustands des Transformators.

Lasttests werden durchgeführt, um sicherzustellen, dass der Transformator bei den spezifizierten Lasten sicher betrieben werden kann. Diese Tests erfolgen typischerweise durch Anschluss einer Lastbank an den Transformator und schrittweises Erhöhen der Last. Spannungen und Ströme des Transformators werden während des Tests überwacht, um sicherzustellen, dass sie innerhalb der zulässigen Grenzwerte bleiben.

Isolationsprüfungen sind wichtig, um den Zustand des Isolationssystems eines Transformators zu beurteilen. Sie helfen, potenzielle Schwachstellen in der Isolation zu identifizieren, die später zu Problemen führen könnten. Häufig wird hierfür die Isolationswiderstandsmessung eingesetzt. Dabei wird der Widerstand der Isolation gegenüber einer angelegten Spannung gemessen. Die Ergebnisse dieser Prüfung geben Aufschluss über den Zustand des Isolationssystems des Transformators.

Funktionsprüfungen werden üblicherweise im Rahmen der Inbetriebnahme neuer Transformatoren oder nach größeren Reparaturen an bestehenden Anlagen durchgeführt. Diese Prüfungen tragen dazu bei, dass der Transformator seine vorgesehene Funktion ordnungsgemäß erfüllt. Häufig werden hierfür Prüfungen wie Kurzschlussimpedanz- und Kapazitätsprüfungen eingesetzt.

Es ist wichtig zu beachten, dass alle vier Prüfarten für die Beurteilung des Gesamtzustands eines Transformators wichtig sind. Die durchgeführten Prüfungen variieren jedoch je nach den spezifischen Anforderungen des jeweiligen Transformators.

Abschluss:

Bevor Sie den Transformator mit einem Multimeter prüfen, müssen Sie zunächst seine Primär- und Sekundärwicklung bestimmen. Schließen Sie das Multimeter dazu parallel zur Primärwicklung an. Anschließend legen Sie eine Wechselspannung an die Primärwicklung an und messen den durchfließenden Strom. Das Übersetzungsverhältnis ergibt sich schließlich durch Division des Primärstroms durch den Sekundärstrom.
