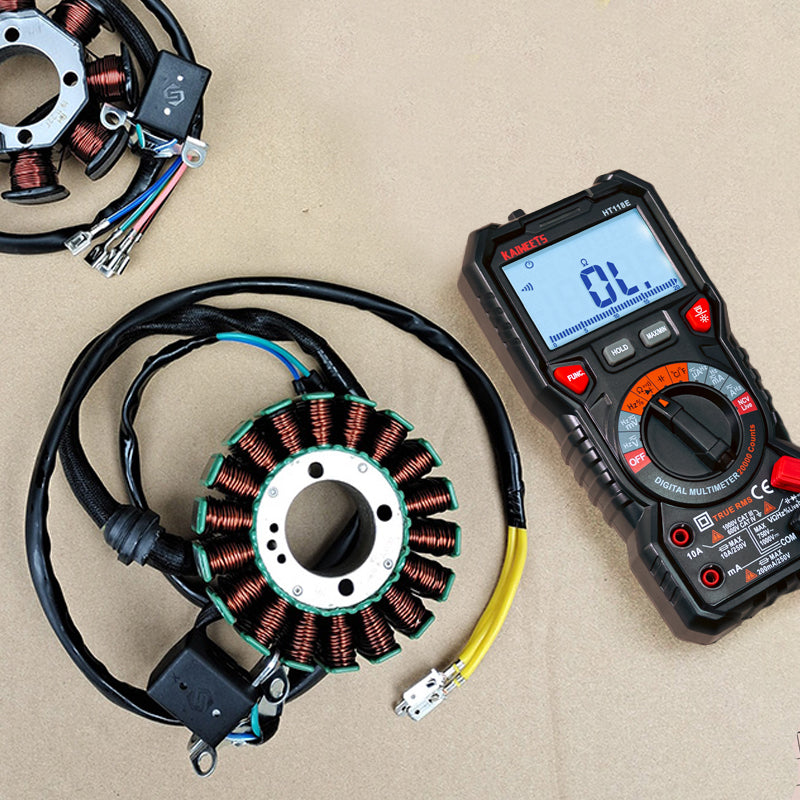

Das Testen eines Stators mit einem Multimeter. kann Ihnen helfen, Ladeprobleme zu finden, bevor Sie versehentlich die Batterie oder den Regler austauschen. Diese Anleitung konzentriert sich auf Stators von Motorrädern und Rollern, bei denen der Stator Wechselstrom erzeugt und der Regler-Gleichrichter diesen für die Batterie umwandelt.
Was ist ein Stator?
Ein Stator ist die feststehende Spulenbaugruppe in vielen Motorrad-Ladesystemen. Während der Motor läuft, bewegen sich Magnete an den Statorwicklungen vorbei und erzeugen Wechselstrom.
Der Stator regelt die Ladespannung nicht selbst. Diese Aufgabe gehört dem Regler-Gleichrichter, der Wechselstrom in Gleichstrom umwandelt und hilft, die Batteriespannung in einem sicheren Bereich zu halten.
Wenn ein Stator ausfällt, kann die Batterie auch nach dem Laden immer wieder leer werden. Sie können auch bemerken, dass die Lichter schwach sind, das Starten schwach ist, geschmolzene Anschlüsse oder eine Ladespannung, die nicht ansteigt, wenn der Motor läuft.
Wie testet man einen Stator mit einem Multimeter?
Sie testen einen Stator, indem Sie den Wicklungswiderstand prüfen, einen Kurzschluss gegen Masse suchen und dann die Wechselstromleistung messen, während der Motor läuft. Vergleichen Sie Ihre Ergebnisse immer mit dem Werkstatthandbuch für Ihr genaues Fahrzeug.
Bevor Sie beginnen, schalten Sie die Zündung aus und lassen Sie heiße Motorteile abkühlen. Lassen Sie die Multimetersonde bei einem Spannungstest während des Betriebs keine zwei Statorstifte kurzschließen. Wenn Sie sich nicht trauen, in der Nähe eines laufenden Motors zu arbeiten, bitten Sie einen qualifizierten Techniker, den Test durchzuführen.
Wenn Sie mit dem Wechsel zwischen Widerstands-, Durchgangs- und Wechselspannungsmodus nicht vertraut sind, lesen Sie wie man ein Multimeter benutzt, bevor Sie den Stator testen. Dies wird Ihnen helfen, die richtige Einstellung zu wählen und verwirrende Messwerte zu vermeiden.
Schritt 1: Den Statorstecker lokalisieren
Der Statorstecker befindet sich normalerweise zwischen dem Motorgehäuse und dem Regler-Gleichrichter. Viele Dreiphasenstatoren verwenden drei gleichfarbige Kabel, aber die Kabelfarben variieren je nach Modell.
Ziehen Sie den Statorstecker ab, damit Sie die Statorseite direkt testen können. Überprüfen Sie zuerst den Stecker. Brandspuren, lose Klemmen oder grüne Korrosion können Ladeprobleme verursachen, auch wenn der Stator selbst noch intakt ist.
Schritt 2: Multimeter auf Widerstand einstellen
Der Widerstandsmodus prüft, ob die Statorwicklungen einen vollständigen elektrischen Pfad haben. Stellen Sie Ihr Multimeter auf den niedrigsten Ohmbereich ein oder verwenden Sie den Auto-Bereich, falls Ihr Messgerät dies bietet.
Berühren Sie zuerst die beiden Messspitzen und notieren Sie den Messwert. Ein sehr geringer Statorwiderstand kann nahe am Widerstand der Messleitungen liegen, daher hilft dieser schnelle Check, Fehlablesungen zu vermeiden.
Schritt 3: Widerstand zwischen den Statorleitungen messen
Messen Sie zwischen jedem Paar von Statorleitungen. Bei einem Drei-Leiter-Stator testen Sie A-B, B-C und A-C.
| Messpunkt | Was Sie sehen möchten | Was es bedeuten könnte, wenn das Ergebnis falsch ist |
|---|---|---|
| A-B | Ein niedriger Messwert innerhalb des Servicehandbuchs | Eine offene oder beschädigte Wicklung |
| B-C | Ein Messwert nahe den anderen Phasenpaaren | Eine ungleichmäßige oder ausfallende Wicklung |
| A-C | Ein stabiler Messwert ähnlich den anderen Paaren | Eine schwache Verbindung oder interne Beschädigung |
Der genaue Widerstandswert hängt vom Statoraufbau ab. Viele Motorradstatoren zeigen sehr geringe Widerstände, daher sollte man den Stator nicht allein nach einem generischen Wert beurteilen.
Schritt 4: Kurzschluss zur Masse prüfen
Ein Massekontakt-Test überprüft, ob die Isolierung der Statorwicklung versagt hat. Lassen Sie den Stator ausgesteckt und stellen Sie das Multimeter auf Widerstands- oder Durchgangsmodus ein.
Legen Sie eine Messspitze auf eine Statorleitung und die andere Messspitze auf eine saubere Motormasse. Wiederholen Sie dies für jede Statorleitung. Ein guter Stator sollte normalerweise keinen Durchgang zur Masse aufweisen.
Wenn das Messgerät piept oder einen geringen Widerstand zur Masse anzeigt, ist der Stator wahrscheinlich kurzgeschlossen. In diesem Fall ist der Austausch des Stators in der Regel sicherer, als der Versuch, die Wicklung zu reparieren.
Schritt 5: Wechselspannungsausgang testen
Ein Wechselstromausgangstest zeigt, ob der Stator während des Motorlaufs Strom erzeugen kann. Stellen Sie das Multimeter auf Wechselstrom-Volt ein und halten Sie den Stator vom Regler-Gleichrichter getrennt, es sei denn, Ihr Servicehandbuch schreibt etwas anderes vor.
Starten Sie den Motor und messen Sie zwischen jedem Stator-Kabelpaar. Die Messwerte sollten über alle Paare hinweg ziemlich gleichmäßig sein, und die Spannung sollte mit zunehmender Motordrehzahl ansteigen.
Konzentrieren Sie sich nicht nur auf eine Spannungszahl. Ein gesunder Wert im Leerlauf kann je nach Fahrzeug variieren, und höhere Drehzahlen können noch stärker variieren. Das Servicehandbuch ist der Standard, dem Sie vertrauen sollten.
Schritt 6: Entscheiden, was die Ergebnisse bedeuten
Der Stator ist wahrscheinlich defekt, wenn der Widerstand außerhalb des Handbuchbereichs liegt, eine Phase sehr unterschiedliche Werte aufweist oder eine Statorleitung eine Verbindung zur Masse hat.
Wenn der Stator diese Tests besteht, die Batterie aber immer noch nicht lädt, überprüfen Sie als Nächstes den Regler-Gleichrichter. Überprüfen Sie auch die Batterie, die Hauptsicherung und die Ladeanschlüsse, bevor Sie Teile austauschen.
Welche Multimeter-Einstellungen benötigen Sie für einen Stator-Test?
Für einen Stator-Test verwenden Sie hauptsächlich die Ω-Einstellung für den Widerstand, die Durchgangs-Einstellung für Massekontrollen und die V~-Einstellung für den Wechselstromausgang. Diese Multimeter-Symbole können je nach Modell leicht unterschiedlich aussehen, aber die Funktion ist dieselbe.
Ein Digitalmultimeter mit stabilen Messwerten im niedrigen Ohm-Bereich ist hilfreich, da viele Statorwicklungen einen sehr geringen Widerstand aufweisen.
| Multimeter-Einstellung | Verwendung für | Wichtiger Hinweis |
|---|---|---|
| Ohm / Ω | Prüfung des Wicklungswiderstands | Vergleich mit dem Servicehandbuch |
| Durchgang | Prüfung auf einen Masseschluss | Nur bei ausgeschaltetem Motor verwenden |
| AC Volt / V~ | Überprüfung des Statorausgangs | Vorsicht bei laufendem Motor |
Was verursacht normalerweise einen Statordefekt?
Statoren fallen in der Regel aus, weil Hitze, Vibrationen, Feuchtigkeit oder schlechte Verbindungen die Wicklungen im Laufe der Zeit beschädigen. Ein defekter Regler-Gleichrichter kann auch das Ladesystem belasten und Statorprobleme verschlimmern.
- Isolationsfehler
Die Isolation um die Wicklungen kann durch Hitze oder Alterung versagen. Wenn die Isolation versagt, kann die Wicklung intern oder gegen Masse kurzschließen.
- Korrosion
Feuchtigkeit kann Anschlüsse korrodieren und den Widerstand am Stecker erhöhen. Dies erzeugt Wärme und kann schließlich den Statorstecker beschädigen.
- Lose Verbindungen
Ein lockerer Statorstecker kann zu einer instabilen Ladeleistung führen. Er kann auch genug Wärme erzeugen, um das Kunststoffgehäuse zu schmelzen.
- Überhitzung
Übermäßige Hitze kann die Wicklungsisolation schwächen und die Lebensdauer des Stators verkürzen. Auch ein schlechter Ölzustand kann bei Motoren, bei denen der Stator im Öl läuft, eine Rolle spielen.
- Wicklungskurzschlüsse
Ein Wicklungskurzschluss ändert den elektrischen Pfad innerhalb des Stators. Das Ergebnis ist oft eine schwache Wechselstromleistung oder ungleichmäßige Messwerte zwischen den Phasen.
Wenn Sie ein Statorproblem vermuten, testen Sie das gesamte Ladesystem, bevor Sie Teile bestellen. Ein schlechter Stecker oder Regler-Gleichrichter kann bei einer schnellen Überprüfung wie ein schlechter Stator aussehen.
Häufig gestellte Fragen:
Was sollte ich tun, wenn mein Stator den Multimeter-Test nicht besteht?
Wenn Ihr Stator den Widerstandstest, den Massekontakt-Test oder den Wechselstromausgangstest nicht besteht, überprüfen Sie vor dem Austausch den Stecker und die Verkabelung. Wenn die Verkabelung in Ordnung ist und der Stator immer noch ausfällt, ist ein Austausch in der Regel die richtige Reparatur.
Welches Multimeter sollte ich zum Testen von Statoren verwenden?
Verwenden Sie ein digitales Multimeter, das niedrige Widerstände und Wechselspannung messen kann. Der Durchgangsmodus ist auch hilfreich, um zu prüfen, ob eine Statorleitung mit Masse kurzgeschlossen ist.
Kann ein Stator einen Widerstandstest bestehen und trotzdem defekt sein?
Ja. Ein Stator kann einen einfachen Widerstandstest bestehen, aber immer noch defekt sein, wenn er heiß ist oder unter Last steht. Deshalb sind Wechselstromausgangstests und die Überprüfung der Anschlüsse wichtige Teile der Diagnose.
Sollte ich die Batterie testen, bevor ich den Stator teste?
Ja. Eine schwache oder entladene Batterie kann die Diagnose des Ladesystems erschweren. Laden und testen Sie zuerst die Batterie, und testen Sie dann den Stator und den Regler-Gleichrichter, falls das Ladeproblem weiterhin besteht.
Fazit:
Das Testen eines Stators mit einem Multimeter ist eine praktische Methode, um Ladeprobleme bei Motorrädern einzugrenzen. Beginnen Sie mit den statischen Widerstands- und Massekontrollen und verwenden Sie dann den Wechselspannungsmodus, um die Ausgangsleistung bei laufendem Motor zu bestätigen.
Ersetzen Sie den Stator nicht aufgrund eines vagen Symptoms. Vergleichen Sie Ihre Messwerte mit dem Servicehandbuch, überprüfen Sie den Stecker und kontrollieren Sie den Regler-Gleichrichter, falls die Statorwerte normal erscheinen.
