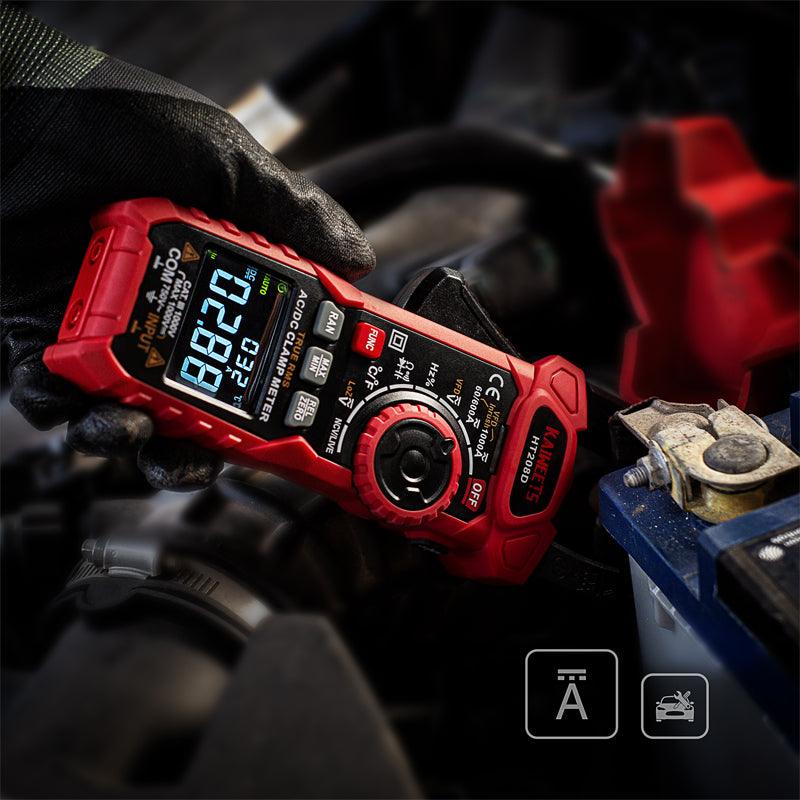

So messen Sie Gleichstromstärken mit einer Strommesszange

Ein Stromzangenmessgerät ist ein elektrisches Prüfgerät, das den Strom misst, indem es um einen Leiter geklemmt wird. Im Gegensatz zu einem Standard-Multimeter muss es nicht in Reihe mit dem Stromkreis verbunden werden, um Ampere zu messen.

Dies macht ein Stromzangenmessgerät nützlich, wenn Sie den Strom überprüfen müssen, ohne ein Kabel zu trennen. Es wird häufig zur Fehlersuche bei elektrischen Lasten, zur Überprüfung der Stromaufnahme und zum Vergleich verwendet, ob ein Stromkreis die erwartete Strommenge führt.

Die wichtigste Regel ist einfach: Nur um einen Leiter klemmen. Wenn Sie in einem Gleichstromkreis sowohl die positiven als auch die negativen Drähte klemmen, können sich die Magnetfelder gegenseitig aufheben und der Messwert kann nahe null sein.

Wie misst ein Stromzangenmessgerät den Strom?

Ein Stromzangenmessgerät misst den Strom, indem es das Magnetfeld erfasst, das entsteht, wenn Elektrizität durch einen Leiter fließt. Je stärker der Strom, desto stärker das Magnetfeld um diesen Leiter.

Für Wechselstrom verwenden viele Stromzangenmessgeräte ein Stromwandlerdesign. Für Gleichstrom muss das Messgerät Gleichstrom-Ampere unterstützen und basiert in der Regel auf der Hall-Effekt-Sensorik. Deshalb kann nicht jedes Stromzangenmessgerät Gleichstrom messen.

Die Klemmbacken müssen vollständig um den Leiter schließen. Wenn die Backe nicht geschlossen ist, der Leiter nicht mittig sitzt oder der falsche Bereich ausgewählt ist, kann der Messwert instabil oder ungenau sein.

Kann jedes Stromzangenmessgerät Gleichstrom-Ampere messen?

Nein, ein Stromzangenmessgerät muss speziell die Gleichstrommessung unterstützen, um Gleichstrom-Ampere zu messen. Viele einfache Stromzangenmessgeräte messen nur Wechselstrom durch die Klemme.

Bevor Sie einen Batteriekreislauf, Solarkreislauf, Kfz-Kreislauf oder eine andere Gleichstromlast messen, überprüfen Sie die Anzeige und das Handbuch des Messgeräts. Suchen Sie nach Markierungen wie DC A, A⎓ oder AC/DC-Strom.

Wenn das Stromzangenmessgerät nur AC A anzeigt, sollte es nicht zur Gleichstrommessung durch die Klemme verwendet werden. Es kann immer noch Gleichspannung mit Messleitungen messen, aber das ist eine andere Funktion.

Wie verwenden Sie ein Stromzangenmessgerät zur Messung von Gleichstrom-Ampere?

Um Gleichstrom-Ampere mit einem Stromzangenmessgerät zu messen, wählen Sie den Gleichstrombereich, nullen Sie das Messgerät, klemmen Sie um einen Leiter und lesen Sie den Strom ab, während der Stromkreis in Betrieb ist.

Die Strommessung erfordert in der Regel, dass die Last eingeschaltet ist. Wenn Sie nicht qualifiziert sind, in der Nähe des Stromkreises zu arbeiten, öffnen Sie keine Schalttafeln oder legen Sie keine stromführenden Teile frei. Befolgen Sie das Handbuch des Messgeräts und verwenden Sie ein Messgerät mit der richtigen CAT- und Spannungsklasse für die Umgebung.

Schritt 1: Stellen Sie das Messgerät auf Gleichstrom-Ampere ein

Drehen Sie den Wahlschalter auf die Gleichstromeinstellung. Bei vielen Messgeräten kann dies als A⎓ oder DC A gekennzeichnet sein.

Wenn Ihr Stromzangenmessgerät Bereichsoptionen hat, wählen Sie einen Bereich, der höher ist als der erwartete Strom. Wenn Sie sich nicht sicher sind, beginnen Sie mit dem höchsten Bereich und gehen Sie nur dann niedriger, wenn dies sicher ist.

Schritt 2: Nullen Sie das Stromzangenmessgerät

Verwenden Sie die Null-, Relativ- oder Reset-Taste, bevor Sie um den Leiter klemmen. Dies ist besonders wichtig für die Gleichstrommessung.

Gleichstrom-Klemmmessungen können driften, da der Sensor einen kleinen Offset aufnehmen kann. Das Nullen des Messgeräts hilft, diesen Offset zu entfernen, bevor Sie die eigentliche Messung vornehmen.

Schritt 3: Nur um einen Leiter klemmen

Öffnen Sie die Backen und legen Sie nur ein Kabel in die Klemme. Der Leiter sollte sich nahe der Mitte der Backenöffnung befinden.

Klemmen Sie nicht um das gesamte Kabel, wenn es sowohl den Hin- als auch den Rückleiter enthält. In einem Gleichstromkreis bedeutet dies normalerweise, dass Sie entweder das positive Kabel oder das negative Kabel klemmen sollten, nicht beide zusammen.

Schritt 4: Schalten Sie die Last ein und lesen Sie den Strom ab

Schalten Sie das zu testende Gerät oder den Stromkreis ein und lesen Sie dann den Strom auf dem Display ab. Der angezeigte Wert ist der Gleichstrom, der durch diesen Leiter fließt.

Wenn der Messwert negativ ist, zeigt die Klemme möglicherweise in die entgegengesetzte Richtung des Stromflusses. Ändern Sie die Klemmrichtung oder verwenden Sie das Vorzeichen, um die Polarität zu verstehen.

Schritt 5: Wiederholen Sie die Messung bei Bedarf

Wiederholen Sie den Test an einem weiteren einzelnen Leiter nur, wenn Sie den Strom in verschiedenen Teilen des Stromkreises vergleichen müssen. Stellen Sie sicher, dass jede Messung unter denselben Lastbedingungen durchgeführt wird.

Ein Motor kann beispielsweise während des Anlaufs mehr Strom ziehen als während des normalen Betriebs. Wenn Ihr Messgerät eine Einschaltstromfunktion hat, verwenden Sie diese, wenn der Anlaufstrom der Wert ist, den Sie benötigen.

Welche Fehler führen zu ungenauen Gleichstrom-Ampere-Messungen?

Die meisten schlechten Gleichstrom-Ampere-Messwerte ergeben sich aus dem Klemmen der falschen Drähte, der Verwendung eines reinen Wechselstrom-Messgeräts oder dem Vergessen, die Klemme vor der Messung zu nullen.

• Klemmen um zwei Drähte: Die Magnetfelder können sich gegenseitig aufheben, so dass das Messgerät wenig oder keinen Strom anzeigt.
• Verwendung eines reinen Wechselstrom-Zangenmessgeräts: Ein reines Wechselstrom-Zangenmessgerät kann keine Gleichstrom-Ampere über die Zange messen.
• Überspringen der Nullfunktion: Gleichstrommessungen können einen Offset aufweisen, wenn das Messgerät nicht zuerst genullt wird.
• Offenlassen der Backen: Die Klemme muss für eine stabile Messung vollständig schließen.
• Überschreiten der Messgeräteleistung: Messen Sie keinen Strom, keine Spannung oder keine Stromkreise außerhalb der angegebenen Grenzwerte des Messgeräts.

Welche Funktionen sollte ein Stromzangenmessgerät haben?

Das beste Stromzangenmessgerät ist dasjenige, das dem Stromtyp, dem Strombereich und der Sicherheitsumgebung entspricht, die Sie messen müssen.

Beginnen Sie für die Gleichstrom-Ampere-Messung damit, zu prüfen, ob die Klemme Gleichstrom messen kann. Überprüfen Sie dann den maximalen Strombereich, die Backengröße und die Sicherheitsklassifizierung.

Merkmal	Warum es wichtig ist
AC/DC-Strommessung	Wird benötigt, wenn Sie ein Messgerät für Wechselstromlasten und Gleichstromkreise wünschen.
Echteffektivwert (True RMS)	Verbessert die Wechselstrommessungen, wenn die Wellenform keine saubere Sinuswelle ist.
Null- oder Relativmodus	Nützlich zum Löschen des Gleichstrom-Sensoroffsets vor der Messung von Ampere.
Backengröße	Die Backe muss um den Leiter passen, den Sie messen möchten.
CAT- und Spannungsklasse	Das Messgerät muss für die elektrische Umgebung, in der es verwendet wird, ausgelegt sein.
Hintergrundbeleuchtetes Display	Erleichtert das Ablesen in Schalttafeln, Garagen und schlecht beleuchteten Bereichen.
Einschaltstrom	Hilfreich beim Überprüfen des Anlaufstroms bei Motoren und ähnlichen Lasten.

Wenn Sie höhere Strombereiche oder Einschaltstromtests benötigen, vergleichen Sie die Spezifikationen, bevor Sie ein Modell auswählen.

Wenn Sie auch Spannung, Widerstand oder Durchgang mit Messleitungen messen müssen, lesen Sie diesen Leitfaden zum Verwenden eines Multimeters.

Häufig gestellte Fragen

Messen alle Stromzangenmessgeräte sowohl Wechsel- als auch Gleichstrom?

Nein, nicht alle Stromzangenmessgeräte messen sowohl Wechsel- als auch Gleichstrom durch die Klemme. Einige Stromzangenmessgeräte sind reine Wechselstrommessgeräte, während AC/DC-Modelle beide Stromarten messen können.

Warum zeigt mein Stromzangenmessgerät null Ampere an?

Eine Nullanzeige bedeutet oft, dass das Messgerät um beide Leiter geklemmt ist, die Last ausgeschaltet ist oder das Messgerät keinen Gleichstrom unterstützt. Überprüfen Sie jeweils ein Problem, bevor Sie annehmen, dass der Stromkreis keinen Strom führt.

Kann ich Gleichstrom-Ampere messen, ohne das Kabel zu schneiden?

Ja, ein Gleichstrom-fähiges Stromzangenmessgerät kann Gleichstrom-Ampere messen, ohne das Kabel zu schneiden. Sie benötigen immer noch Zugang zu einem einzelnen Leiter, damit die Klemme nur dieses Kabel umfassen kann.

Wie genau sind Stromzangenmessgeräte?

Die Genauigkeit eines Stromzangenmessgeräts hängt vom Modell, dem Bereich, dem Sensordesign und der Art der Messung ab. Für das beste Ergebnis verwenden Sie den richtigen Bereich, zentrieren Sie den Leiter in der Klemme und befolgen Sie die Genauigkeitsspezifikationen im Handbuch.

Kann ein Stromzangenmessgerät ein Multimeter ersetzen?

Ein Stromzangenmessgerät kann ein Multimeter für einige Aufgaben ersetzen, aber nicht für alle. Es ist am besten für die Strommessung geeignet, während ein Multimeter oft besser für detaillierte Spannungs-, Widerstands-, Dioden- und Durchgangsprüfungen ist.

Fazit

Die Verwendung eines Stromzangenmessgeräts zur Messung von Gleichstrom-Ampere ist einfach, sobald Sie die Schlüsselregel verstanden haben: Klemmen Sie nur einen Leiter. Das Messgerät muss Gleichstrom unterstützen, die Backen müssen vollständig schließen und der Stromkreis muss unter den Lastbedingungen betrieben werden, die Sie testen möchten.

Bevor Sie in der Nähe von spannungsführenden Geräten arbeiten, überprüfen Sie die Nennwerte des Messgeräts und Ihr eigenes Können. Wenn der Test das Öffnen einer spannungsführenden Schalttafel oder das Freilegen von Leitern erfordert, überlassen Sie die Arbeit einer qualifizierten Person.
