In diesem Tutorial erklären wir alle notwendigen Informationen zu Spannungsprüfern. Wenn Sie mehr über die verschiedenen Arten von Spannungsprüfern, ihre Funktionsweise und deren Verwendung im Detail erfahren möchten, lesen Sie diesen Beitrag bis zum Ende sorgfältig durch.
1,0 Was ist ein Spannungsprüfstift?
1.1 Unterschied zwischen Spannungsprüfstift und Multimeter
1.2 Funktionsprinzip des berührungslosen Spannungsprüfers
1.3 Arten von Spannungsprüfern
1.4 Verwendung des Spannungsprüfstifts
1.5 Kaiweets Spannungsprüfer
1.0 Was ist ein Spannungsprüfstift?
Mithilfe eines Spannungsprüfstifts oder Voltstabs lässt sich das Vorhandensein von Spannung prüfen, ohne dass kompliziertere Multimeter, Zangenmessgeräte usw. erforderlich sind. Bei der Diagnose oder Arbeit an einer fehlerhaften Anlage ist es hilfreich, das Vorhandensein von Spannung zu kennen. Als erstes Werkzeug entscheiden Sie sich für einen berührungslosen Spannungsprüfer. Es ist relativ einfach zu verwenden und wird hauptsächlich verwendet, um das Vorhandensein von Wechselspannung in oder in der Nähe des Gegenstands oder der Oberfläche zu erkennen.
Es ist in der Lage, das Vorhandensein von Spannung in Drähten, Steckdosen, Leistungsschaltern, Beleuchtungskörpern, Stromkabeln usw. zu erkennen. Diese Tester können akustische oder visuelle Signale erzeugen, um das Vorhandensein von Spannung anzuzeigen. Einige wenige von ihnen verwenden zusätzlich Licht oder Zahlen, um den Spannungspegel in der Nähe des Gegenstands oder der Oberfläche anzuzeigen. Die kapazitive Kopplung, bei der die Spannung erfasst wird, ohne auf den zu prüfenden Draht oder die zu prüfende Oberfläche zu stoßen, ist das grundlegende Funktionskonzept von Spannungsprüfern. Eine Prüflampe ist eine andere Bezeichnung für einen Spannungsprüfer. Der Hauptzweck dieses Testers besteht darin, den Bediener vor einem unbeabsichtigten Stromschlag zu schützen.
Unter dem Link können Sie sich die modernen Spannungsprüfer-Kollektionen von Kaiweets ansehen. Hier ist die Liste der fortschrittlichen Spannungsprüfer, die auf dem Markt erhältlich sind:
- Digitaler Spannungsprüfer AC
- Digitaler Spannungsprüfer DC/AC
- Berührungsloser Wechselspannungsprüfstift
- GFCI-Steckdosentester Pro mit LCD-Display
- Spannungsprüfer-Kit
- FI-Schutzschalter-Steckdosentester mit Spannungsanzeige
- Elektrisches Prüfset
- Spannungsprüfer/Berührungsloser Spannungsprüfer
1.1 Unterschied zwischen Spannungsprüfstift und Multimeter
- Funktion
Ein berührungsloser Spannungsprüfer ermittelt lediglich, ob die Spannung anliegt, im Gegensatz zu einem Multimeter, das auch den Strom messen kann. Der Spannungspegel am Kabel kann unter anderem mit einem Multimeter gemessen und geprüft werden.
- Arbeiten
Um zu überprüfen, ob zwei Punkte miteinander verbunden sind, sucht ein Multimeter nach einem sehr niedrigen Widerstand. Um dies zu erreichen, wird ein kleiner Strom in den Stromkreis eingespeist und anschließend die Potentialdifferenz zwischen diesen Stellen gemessen. Über den Spannungsabfall wird dann der Widerstand ermittelt.
Zwei Drahtverbindungen mit einer Metallsonde an beiden Enden bilden einen einfachen Neon-Spannungsprüfer. Die Drahtsonden müssen Kontakt mit den Kabeln haben; Eine Sonde sollte Kontakt mit dem heißen Draht haben und die andere mit dem Neutralleiter. Die Neonlampe leuchtet auf, wenn Strom durch sie fließt.
- Sicherheit
Um ein Multimeter in Reihe an den Stromkreis anzuschließen, muss zunächst die Verbindung unterbrochen werden. Es ist ein etwas langwieriger Vorgang, der sorgfältig durchgeführt werden muss. Bei der Handhabung durch Amateurelektriker kann die Verwendung etwas gefährlich sein. Das einfachste und sicherste Spannungsprüfgerät ist ein einfacher, batteriebetriebener Spannungsprüfer, insbesondere ein berührungsloser Spannungsprüfer. Es ermöglicht Spannungsprüfungen, ohne dass Sie Kabel oder Schaltkreiskomponenten berühren müssen.
1.2 Funktionsprinzip des berührungslosen Spannungsprüfers
Es überwacht die Flusslinien des elektrischen Feldes, das zwischen der spannungsführenden Komponente des Systems und dem Erdpotential entsteht. Durch die Erkennung einer sehr geringen Strommenge, die kapazitiv vom aktiven Stromkreis zum Tester und zurück zur Erde geleitet wird, erkennen berührungslose Spannungstester Spannungen. Wenn sie diesen Strom sehen, ohne sie direkt berühren zu müssen, beginnen berührungslose Spannungsprüfer zu leuchten.
Es verfügt über einen Sensor, der die Spitze aufwickelt. Anschließend wird die Wicklung im elektromagnetischen Feld positioniert. Wenn die Spitze des Testers einen Leiter, eine Steckdose oder ein Netzkabel berührt, erkennt ein eingebauter Sensor am Ende des Geräts das Vorhandensein von Spannung.
Das elektrische Feld und die unter Spannung stehenden Leiter, unabhängig davon, ob ein unvollständiger Stromkreis vorliegt oder nicht, werden beide mithilfe einer Kondensatorkopplung erfasst. Durch die kapazitive Kopplung werden Sie zum Massebezug, indem Sie das Werkzeug halten. Dass Strom vorhanden ist, erkennen Sie daran, dass die Spitze rot leuchtet und das Gerät piept.
1.3 Arten von Spannungsprüfern
- Berührungsloser Spannungsprüfer
Ein Induktivitätstester ist ein anderer Name dafür. Einer der sichersten und einfachsten Tests ist dieser. Ohne die Oberfläche oder einen Teil des zu prüfenden Geräts zu berühren, können Benutzer die Spannung in Kabeln oder anderen Geräten testen. Nachdem Sie die Spitze des Testers in die Nähe des Kabels gebracht haben, wird der Messwert einfach auf dem Bildschirm angezeigt. Es kann sowohl von Experten als auch von Heimwerkern verwendet werden.
- Neon-Spannungsprüfer
Es verfügt über ein Neonlicht im Inneren und ist in einer kleinen Version erhältlich. Es verfügt über eine Metallsonde an beiden Enden von zwei kurzen Kabeln. Es bestimmt, ob im Stromkreis Spannung anliegt oder nicht. Es ist jedoch nicht möglich, den Spannungsbereich anzuzeigen. Hierzu muss der Benutzer mithilfe von Drahtsonden Kontakt zu den Leitungen des Stromkreises herstellen.
- Magnetspannungsprüfer
Es wird auch „Multifunktionstester“ genannt. Es stehen sowohl analoge als auch digitale Varianten zur Verfügung. Es können sowohl Spannung als auch Polarität geprüft werden. Die meisten Elektriker verwenden es. Es enthält zwei Drähte und eine erweiterte Sonde, die von der Unterseite des Testers ausgeht.
- Digitaler Spannungsprüfer
Es funktioniert digital und ohne physische Interaktion. Es ist ein praktisches Werkzeug, das eine Vielzahl von Anforderungen erfüllt. Der Hauptzweck besteht darin, festzustellen, ob eine Fehlerursache vorliegt oder ob das technische Gerät in der Umgebung normal funktioniert. Darüber hinaus werden Überlastungsprobleme und Störsignale erkannt.
1.4 Verwendung des Spannungsprüfstifts

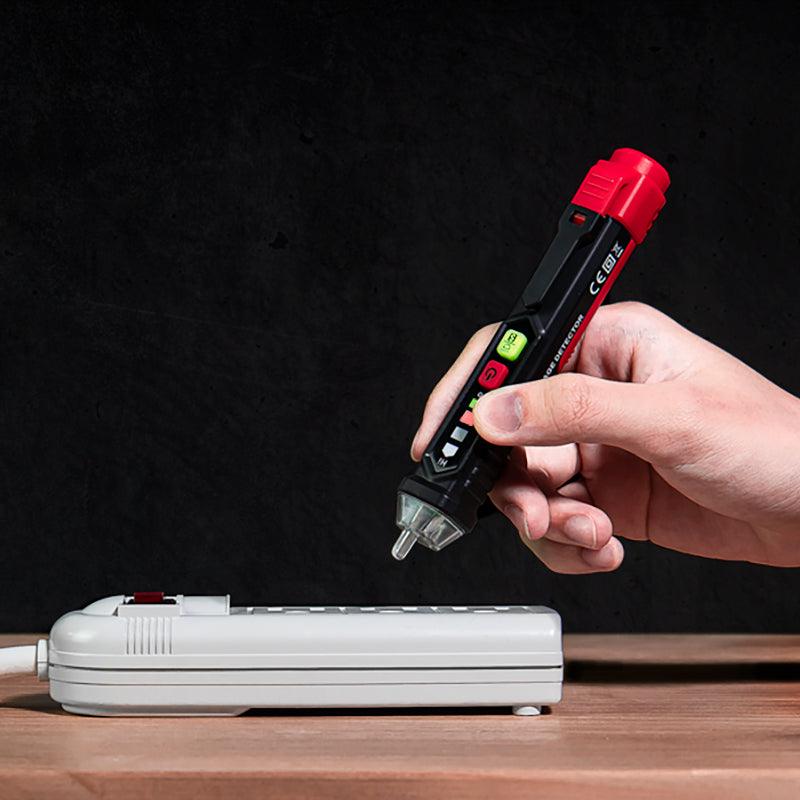

Sie müssen lediglich mit der Spitze des Prüfgeräts das Kabel berühren oder, wenn Sie eine Steckdose prüfen, es auf der Frontplatte eines kürzeren Steckerlochs platzieren, um einen berührungslosen Spannungsprüfer zu verwenden. Um zu zeigen, dass Spannung anliegt, leuchten die meisten Tester entweder auf oder geben einen Ton von sich. Wenn im Kaiweets VT200 berührungslosen Spannungsprüfer/berührungslosen Spannungsprüfer Spannung festgestellt wird, blinkt die Spitze rot und ein Piepser ertönt.
Lesen und beachten Sie die Warnhinweise und Anweisungen, die Ihrem berührungslosen Spannungsprüfer beiliegen, bevor Sie ihn verwenden. Jeder Tester variiert ein wenig.
Befolgen Sie diese einfachen Methoden, um elektrische Kabel zu testen, ob ein Draht unter Spannung steht:
- Schließen Sie die Spitze des berührungslosen Spannungsprüfers an ein System oder Kabel an, von dem bekannt ist, dass es unter Spannung steht.
- Um festzustellen, ob in dem Kabel oder Stromkreis, den Sie testen müssen, Strom vorhanden ist, verwenden Sie den Tester.
- Um sicherzustellen, dass die Batterien des Testers nicht leer sind oder dass der Tester während des Tests nicht ausgefallen ist, testen Sie ihn erneut an einer anerkannten Spannungsquelle.
Hinweis: Sie können ein Stromkabel ohne Multimeter testen, indem Sie einen Spannungsprüfer oder Detektor verwenden.
1.5 Kaiweets Spannungsprüfer
Die berührungslosen Spannungsdetektoren von Kaiweets verfügen über eine robuste, hochwertige Konstruktion, sind einfach zu bedienen und bis CAT IV 1000 V zertifiziert. Diese Detektoren zeichnen sich aus und tragen zu Ihrer Sicherheit bei, dank der außergewöhnlichen Zuverlässigkeit von Kaiweets, die Sie bereits erwartet haben . Kaiweets bietet weitere erstklassige Elektrotester. Schauen Sie sich das komplette Sortiment an Spannungsdurchgangsprüfern und elektrischen Testern von Kaiweets an.
