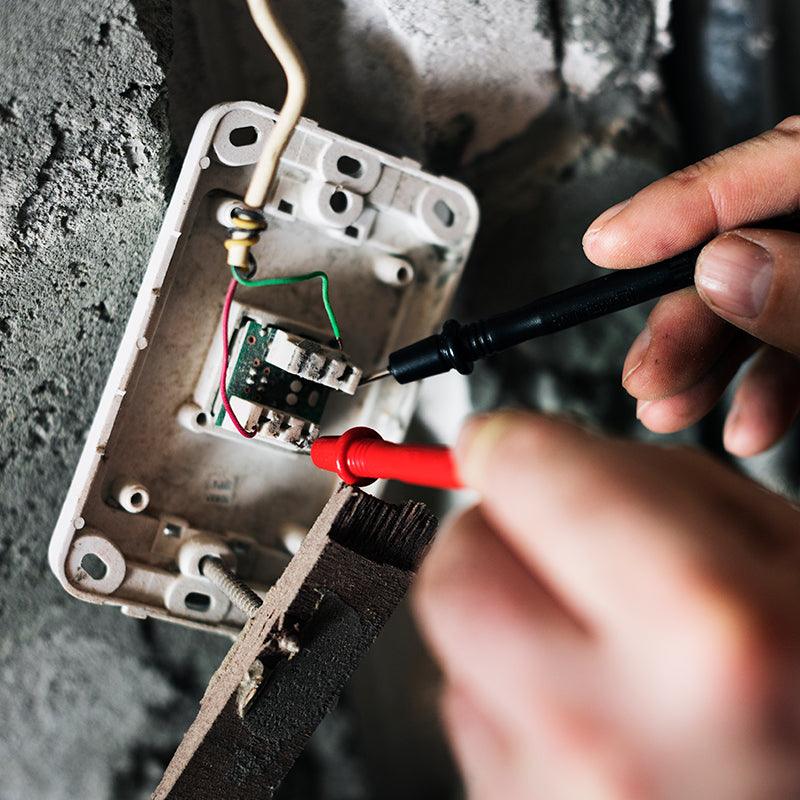

So testen Sie einen Lichtschalter mit einem Multimeter

Ein defekter Lichtschalter kann flackerndes Licht, zeitweise Ausfälle oder eine Lampe verursachen, die überhaupt nicht mehr angeht. Die gute Nachricht ist, dass Sie oft mit einem Multimeter überprüfen können, ob ein Schalter richtig funktioniert. Das Erlernen des Umgangs mit einem Multimeter für einfache Haushaltsdiagnosen macht diesen Vorgang sicher, unkompliziert und hochpräzise.

In diesem Leitfaden erklären wir Ihnen Schritt für Schritt, wie Sie verschiedene Arten von Lichtschaltern testen und welche Sicherheitsvorkehrungen Sie treffen sollten, bevor Sie an einem Stromkreis arbeiten.

Arten von Lichtschaltern

·Einzelschalter:

Ein Einzelschalter ist der grundlegendste Typ von Lichtschalter; er hat zwei Anschlüsse und einen einzigen Ein/Aus-Schalter. Er steuert einen einzigen Stromkreis und ermöglicht es Ihnen, Lichter oder andere elektrische Geräte mit einem Schalter ein- und auszuschalten.

·Wechselschalter:

Ein Wechselschalter wird verwendet, wenn ein Licht von zwei verschiedenen Stellen aus gesteuert werden muss, z. B. am oberen und unteren Ende einer Treppe. Im Gegensatz zu einem Einzelschalter hat ein Wechselschalter normalerweise keine EIN- und AUS-Markierungen. Er hat einen gemeinsamen Anschluss und zwei Wechselschalteranschlüsse.

·Kreuzschalter:

Ein Kreuzschalter wird zusammen mit zwei Wechselschaltern verwendet, um ein Licht von drei oder mehr Orten aus zu steuern. Da die Verdrahtung eines Kreuzschalters komplexer ist, erfordert das Testen in der Regel eine sorgfältige Identifizierung der Anschlüsse und des Verdrahtungspfads.

Bevor Sie mit dem Testen beginnen, ist es wichtig zu wissen, welche Art von Schalter Sie haben, da sich das Testverfahren für jeden Typ unterscheidet. Überprüfen Sie die Rückseite oder Seite Ihres Schalters – die meisten sind als Einzelschalter oder 3-Wege-Schalter gekennzeichnet.

Werkzeuge, die Sie zum Testen eines Lichtschalters benötigen

Die folgenden Werkzeuge und Zubehörteile sind für die Schalterprüfung erforderlich:

• Multimeter
• Berührungsloser Spannungsprüfer
• Schraubendreher
• Abisolierzangen/Kabelschneider (nur wenn Sie Kabel austauschen oder neu anschließen müssen)
• Isolierband (optional)

Ein digitales Multimeter kann zur Messung von Spannung, Widerstand und Durchgang verwendet werden, wenn ein Lichtschalter überprüft wird. Ein Schraubendreher wird benötigt, um die Abdeckplatte und den Schalter aus der Elektroinstallationsdose zu entfernen. Ein Spannungsprüfer hilft zu bestätigen, dass der Stromkreis tatsächlich spannungsfrei ist, bevor Sie Kabel berühren. Abisolierzangen sind nur notwendig, wenn Sie den Schalter neu anschließen oder ersetzen müssen.

Wie man einen Lichtschalter mit einem Multimeter testet

Das Testen eines Lichtschalters mit einem Multimeter ist ein einfacher Vorgang. Hier ist, was Sie tun müssen:

1. Wenn Sie den Schalter bei ausgeschalteter Stromversorgung testen, stellen Sie Ihr Multimeter auf Durchgangsmodus oder Widerstand (Ohm) ein. Der Durchgangsmodus ist oft die einfachste Option, da er Ihnen schnell sagt, ob der Schalter den Stromkreis schließt oder unterbricht.
2. Schalten Sie die Stromversorgung des Stromkreises am Sicherungskasten ab. Bevor Sie den Schalter oder Kabel berühren, verwenden Sie einen Spannungsprüfer oder ein Multimeter, um zu bestätigen, dass der Stromkreis nicht mehr unter Spannung steht.
3. Entfernen Sie die Schalterabdeckplatte, schrauben Sie den Schalter ab und ziehen Sie ihn vorsichtig aus der Elektroinstallationsdose, damit Sie Zugang zu den Klemmschrauben haben. Achten Sie darauf, dass die Kabel getrennt bleiben und sich nicht berühren.
4. Berühren Sie bei ausgeschaltetem Schalter jede Klemme mit einer Messspitze. Ein ordnungsgemäß funktionierender Schalter sollte OL (offener Stromkreis / unendlicher Widerstand) anzeigen. Schalten Sie den Schalter dann EIN – der Wert sollte auf nahezu 0 Ω fallen.
5. Wenn sich die Werte beim Betätigen des Schalters nicht wie erwartet ändern, ist der Schalter möglicherweise defekt. Wenn er beispielsweise in beiden Positionen keinen Durchgang oder in beiden Positionen eines Einzelschalters Durchgang anzeigt, ist er wahrscheinlich defekt und sollte durch einen ordnungsgemäß bewerteten Ersatzschalter ersetzt werden.
6. Nach dem Austausch des Schalters schließen Sie die Kabel sicher wieder an, montieren den Schalter wieder in die Dose, bringen die Abdeckplatte wieder an und stellen dann die Stromversorgung am Schutzschalter wieder her.


Diese grundlegenden Tests können Ihnen helfen festzustellen, ob der Schalter selbst defekt ist oder ob das Problem an einer anderen Stelle im Stromkreis liegt. Schalten Sie immer die Stromversorgung ab, bevor Sie Durchgang oder Widerstand prüfen, und wenden Sie sich an einen qualifizierten Elektriker, wenn Sie sich bezüglich der Verkabelung oder der Testergebnisse unsicher sind.

Einen Einzelschalter mit einem Multimeter testen

Der erste Schritt ist das Ausschalten der Stromversorgung. Es ist wichtig sicherzustellen, dass die gesamte Stromzufuhr zum Stromkreis abgeschaltet wurde, da dies sonst eine Sicherheitsgefahr darstellen kann. Überprüfen Sie mit einem Spannungsprüfer, ob keine Stromversorgung mehr vorhanden ist, bevor Sie fortfahren.

Als Nächstes entfernen Sie die Abdeckplatte des Lichtschalters und schrauben die beiden Schrauben an beiden Enden des Schalters ab. Heben Sie den alten Schalter vorsichtig aus seiner Wandhalterung.

Stellen Sie Ihr Multimeter auf Widerstand (Ω) oder Durchgangsprüfung ein. Platzieren Sie eine Messspitze an jedem Schraubanschluss.

• Schalter AUS → sollte OL (unendlicher Widerstand) anzeigen
• Schalter EIN → sollte nahezu 0 Ω anzeigen

Wenn die Messwerte vertauscht sind oder wenn der Schalter in beiden Positionen 0 Ω anzeigt, ist der Schalter defekt und muss ersetzt werden.

Lassen Sie den Strom während der Durchführung von Durchgangs- oder Widerstandstests ausgeschaltet. Schalten Sie den Schalter zwischen EIN und AUS hin und her und beobachten Sie, wie sich der Messwert ändert. Ein guter Einzelschalter sollte zwischen Durchgang und keinem Durchgang wechseln. Bleibt er in beiden Positionen gleich, ist der Schalter wahrscheinlich defekt.

Ersetzen Sie den Schalter nur durch einen korrekt bewerteten Einzelschalter, der den Anforderungen des Stromkreises entspricht.

Es wird dringend empfohlen, immer Vorsicht walten zu lassen, wenn Sie mit Elektrizität umgehen. Dieser Artikel dient lediglich als informativer Leitfaden und sollte nicht als professioneller Rat oder Anweisung verstanden werden. Wenn Sie sich bei einzelnen Schritten unsicher sind, wenden Sie sich am besten an einen qualifizierten Elektriker. Mit diesen einfachen Schritten und Sicherheitsvorkehrungen sollten Sie keine Probleme haben, Ihren Einzelschalter mit einem Multimeter zu testen.

Wie man einen Wechselschalter mit einem Multimeter testet

Ein Wechselschalter ermöglicht es, eine Leuchte von zwei verschiedenen Orten aus zu steuern. Um zu überprüfen, ob er ordnungsgemäß funktioniert, müssen Sie prüfen, wie der gemeinsame Anschluss in jeder Schalterstellung mit den Wechselschalteranschlüssen verbunden ist.

Um mit dem Test zu beginnen, schalten Sie den Stromkreis am Sicherungskasten aus, indem Sie den Schalter umlegen. Sobald dies geschehen ist, suchen Sie den Wechselschalter und entfernen dessen Abdeckplatte.

Ein Wechselschalter verfügt über einen COM (gemeinsamen) Anschluss – normalerweise messingfarben oder gekennzeichnet – und zwei Wechselschalteranschlüsse.

Schritt 1: Bei ausgeschalteter Stromversorgung Multimeter auf Durchgangs- oder Widerstandsmodus einstellen.

Schritt 2: Eine Messspitze an COM, die andere an Wechselschalter 1 anlegen. Den Schalter betätigen – in einer Position sollte Durchgang bestehen.

Schritt 3: Die Messspitze an Wechselschalter 2 bewegen. Den Schalter erneut betätigen – Durchgang sollte nun auf dieser Seite erscheinen.

Wenn Sie gleichzeitig an beiden Wechselschaltern oder an keinem Durchgang erhalten, ist der Schalter defekt.

Wie man einen Kreuzschalter testet

Ein Kreuzschalter hat vier Klemmen (zwei Paare von Wechselschaltern). Bei ausgeschalteter Stromversorgung und Multimeter im Durchgangsmodus:

• Schalterstellung 1: Klemmen 1-3 und 2-4 sollten Durchgang anzeigen (gerade durch).
• Schalterstellung 2: Klemmen 1-4 und 2-3 sollten Durchgang anzeigen (gekreuzt).

Wenn eine Kombination das erwartete Durchgangsmuster nicht zeigt, ist der Schalter defekt.

Häufig gestellte Fragen:

Was soll ich tun, wenn ich feststelle, dass mein Lichtschalter repariert oder ausgetauscht werden muss?

Wenn Sie feststellen, dass Ihr Lichtschalter repariert oder ausgetauscht werden muss, ist es wichtig, einen qualifizierten Elektriker zu kontaktieren. Ein Elektriker kann das Problem beurteilen und alle notwendigen Reparaturen oder Austauscharbeiten sicher durchführen. Zusätzlich kann er Ihnen wichtige Ratschläge zur zukünftigen Wartung Ihres Lichtschalters geben. Es wird immer empfohlen, professionellen Rat einzuholen, wenn es um elektrische Komponenten geht, da dies sicherstellt, dass Ihre Sicherheit nicht gefährdet ist und alle durchgeführten Arbeiten den relevanten Standards entsprechen.

Muss ich meinen Lichtschalter in beiden Positionen (Ein und Aus) testen?

Ja, es ist wichtig, Ihren Lichtschalter sowohl in der Ein- als auch in der Aus-Position zu testen, da dies Ihnen eine genaue Anzeige seiner Leistung gibt. Um dies zu tun, schalten Sie den Strom nach Ihrer ersten Widerstandsmessung wieder ein und schalten Sie den Schalter in beide Positionen, bevor Sie eine weitere Messung vornehmen. Dies hilft Ihnen, Fehler in der Schaltung Ihres Lichtschalters zu identifizieren.

Welchen Multimetertyp sollte ich verwenden?

A: Die meisten Standard-Digitalmultimeter sind für die Prüfung eines Lichtschalters geeignet, aber je nach spezifischer Anwendung können zusätzliche Funktionen wie höhere Spannungsbereiche oder automatische Bereichswahl erforderlich sein. Stellen Sie sicher, dass Sie die genauen Spezifikationen recherchieren, bevor Sie Tests durchführen.

Fazit:

Das Testen eines Lichtschalters ist eine überschaubare Heimwerkeraufgabe, wenn sie richtig durchgeführt wird. Die wichtigsten Punkte, die man sich merken sollte: immer zuerst die Stromzufuhr am Sicherungskasten unterbrechen, für Schaltertests den Durchgangs- oder Widerstandsmodus (nicht Spannung) verwenden und die Messwerte in beiden Schalterstellungen überprüfen. Wenn Sie sich an irgendeinem Punkt unsicher sind oder wenn der Schalter Anzeichen von Brand oder Lichtbogen aufweist, wenden Sie sich an einen zugelassenen Elektriker.
