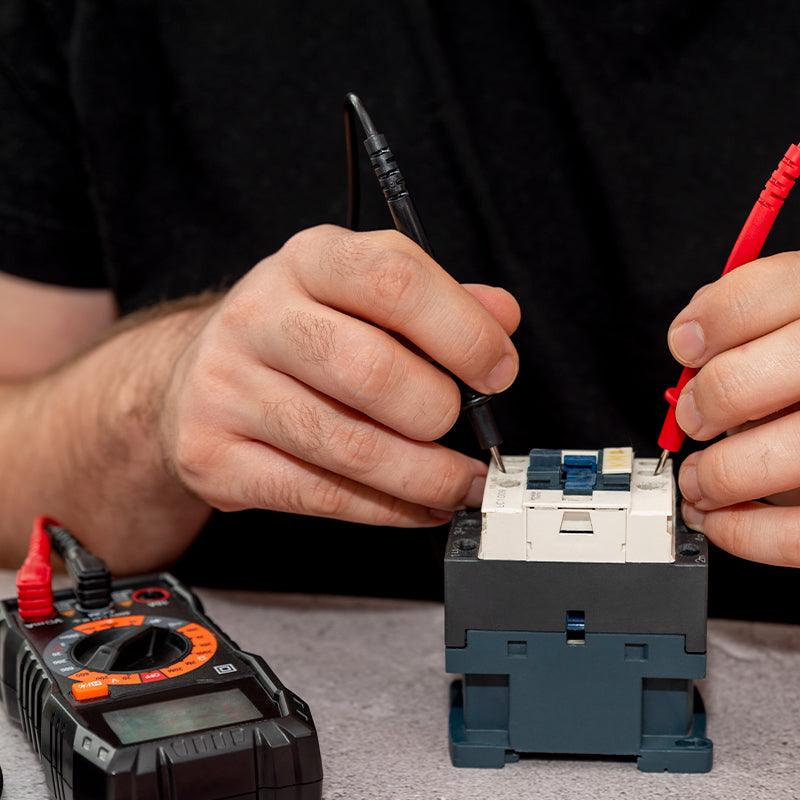

So testen Sie einen FI-Schutzschalter mit einem Multimeter

Zusammenfassung:

Ein Multimeter kann helfen zu überprüfen, ob ein FI-Schutzschalter die Stromversorgung unterbricht, wenn die TEST-Taste gedrückt wird, aber es kann den Auslösestrom oder die Ansprechzeit des Schalters nicht vollständig zertifizieren. Für eine sichere Überprüfung auf Heimwerkerebene messen Sie die Wechselspannung an einer geschützten Steckdose vor und nach dem Drücken von TEST; wenn die Stromversorgung nicht unterbrochen wird oder wenn der Schalter nicht zurückgesetzt werden kann, stellen Sie die Verwendung des Stromkreises ein und wenden Sie sich an einen Elektriker.

In diesem aktualisierten Leitfaden für 2026 erklären wir, wie ein FI-Schutzschalter funktioniert, welche Probleme häufig Fehlauslösungen verursachen und wie man ein Multimeter verwendet, um zu bestätigen, ob der geschützte Stromkreis beim Auslösen des Schalters stromlos wird.



Was ist ein FI-Schutzschalter und wovor schützt er?

Ein FI-Schutzschalter ist ein Leitungsschutzschalter mit integriertem Fehlerstromschutz, der den Strom abschaltet, wenn er einen Strom außerhalb des normalen Stromkreisverlaufs erkennt.

FI steht für Fehlerstrom-Schutzschalter. Anstatt nur auf Überlastungen oder Kurzschlüsse zu reagieren, vergleicht ein FI-Schutzschalter den Strom, der über den Phasenleiter fließt, mit dem Strom, der über den Neutralleiter zurückkehrt. Wenn der Unterschied sehr gering, aber unsicher ist, löst das Gerät schnell aus, um das Risiko eines schweren Stromschlags oder einer Elektrokution zu verringern.

• Schutz vor Stromschlag: FI-Schutzschalter der Klasse A, die üblicherweise zum Personenschutz verwendet werden, sind so konzipiert, dass sie bei einem Fehlerstrom von etwa 4–6 mA auslösen.
• Gesamter Stromkreisabdeckung: Ein FI-Schutzschalter schützt den von ihm versorgten Abzweigstromkreis, einschließlich nachgeschalteter Steckdosen, Beleuchtungsauslässe oder angeschlossener Geräte, sofern dies durch die Installation zulässig ist.
• Schutz des Schutzschalters: Ein FI-Schutzschalter bietet auch den normalen Überstromschutz, der von einem Leitungsschutzschalter erwartet wird.
• Kein Heilmittel für schlechte Verkabelung: Ein FI-Schutzschalter ersetzt keine ordnungsgemäße Erdung, korrekte Phasen-/Neutralleiter-Verkabelung, AFCI-Schutz, wo erforderlich, oder vorschriftsmäßige Installation.

Nach Angaben der U.S. Consumer Product Safety Commission kann ein FI-Schutz vor schweren oder tödlichen Stromschlägen schützen, und der National Electrical Code hat den FI-Schutz im Laufe der Zeit erweitert, da sich die elektrische Sicherheitspraxis verbessert hat.

Wo werden FI-Schutzschalter im Jahr 2026 benötigt?

Im Jahr 2026 ist ein FI-Schutz häufig in Bereichen erforderlich, in denen Elektrizität und Feuchtigkeit, geerdete Oberflächen, Außengeräte oder bestimmte Geräte das Stromschlagrisiko erhöhen.

Die genauen Anforderungen hängen von der in Ihrem Bundesstaat, Ihrer Stadt oder Ihrem Zuständigkeitsbereich geltenden Ausgabe der Elektroinstallation ab. In den USA finden sich die FI-Vorschriften hauptsächlich in NEC Artikel 210.8, aber die lokale Umsetzung kann hinter der neuesten NEC-Ausgabe zurückbleiben.

• Gängige Wohnbereiche: Bäder, Küchen, Garagen, unbeheizte Keller, Waschküchen, Kriechkeller, Außenbereiche und Bereiche in der Nähe von Waschbecken sind übliche FI-geschützte Orte.
• Küchen-Updates: Neuere NEC-Zyklen haben die FI-Abdeckung in Küchen über die bloßen Arbeitsplattensteckdosen hinaus erweitert.
• Außensteckdosen: Der NEC 2026 befasst sich weiterhin mit dem FI-Schutz für Außensteckdosen in Wohneinheiten, einschließlich bestimmter fest verdrahteter Außengeräte.
• Hinweis zu Außen-HLK: Gemäß NEC 210.8(F) ist die verzögerte FI-Anforderung für viele gelistete Außen-HLK-Geräte an den 1. September 2026 gebunden, wobei neuere Hochfrequenz-FI-Technologien für die Gerätekompatibilität auf den Markt kommen.

Halten Sie sich zur Einhaltung der Vorschriften stets an die Anweisungen des Herstellers und Ihrer örtlichen Aufsichtsbehörde. Ein sicherer Messwert an einem Multimeter beweist nicht, dass eine Installation den Vorschriften entspricht.

Welche Probleme führen dazu, dass ein FI-Schutzschalter auslöst oder ausfällt?

Ein FI-Schutzschalter löst in der Regel aus, weil er Leckstrom, Verdrahtungsprobleme, Feuchtigkeit, Gerätestörungen oder ein defektes Gerät erkennt.

· Warum löst ein FI-Schutzschalter immer wieder aus?

Ein FI-Schutzschalter kann immer wieder auslösen, weil Feuchtigkeit, beschädigte Isolierung, ein fehlerhaftes Gerät oder Leckstrom ein Ungleichgewicht zwischen dem heißen und dem neutralen Leiter erzeugt. Ziehen Sie die Geräte im Stromkreis nacheinander ab; wenn der Schutzschalter nach dem Entfernen eines Geräts nicht mehr auslöst, muss dieses Gerät möglicherweise repariert oder ersetzt werden.

· Können überlastete Stromkreise einen FI-Schutzschalter auslösen?

Ja, ein FI-Schutzschalter kann wie ein normaler Schutzschalter durch Überlastung auslösen, aber Fehlerstromauslösungen und Überlastungsauslösungen sind nicht dasselbe Problem. Wenn eine Heizung, ein Elektrowerkzeug, eine Mikrowelle oder ein anderes Gerät mit hoher Last den Schutzschalter auslöst, prüfen Sie, ob der Stromkreis überlastet ist und ob das Gerät selbst Strom verliert.

· Kann eine schlechte Erdung einen FI-Schutzschalter auslösen?

Eine schlechte Erdung verhindert nicht immer, dass ein FI-Schutzschalter einen Erdschluss erkennt, aber eine falsche Erdung oder Neutralleiterverbindungen können unsichere Bedingungen und unerwünschte Auslösungen verursachen. Gemeinsame Neutralleiter, illegale Erdungen, lose Verbindungen oder Neutralleiter-Erd-Kontakt nach dem Schutzschalter sollten von einem qualifizierten Elektriker überprüft werden.

· Kann alte oder beschädigte Verkabelung einen FI-Schutzschalter beeinträchtigen?

Ja, alte, feuchte, beschädigte oder falsch modifizierte Verkabelung kann wiederholte FI-Auslösungen verursachen. Dies ist besonders häufig in Außenstromkreisen, Garagen, Kellern, älteren Küchen und Stromkreisen, die mehrere nachgeschaltete Steckdosen versorgen.

· Kann ein FI-Schutzschalter selbst verschleißen?

Ja, ein FI-Schutzschalter kann aufgrund von Alter, interner Elektronik, Überspannungsschäden, Hitze, Korrosion oder wiederholtem Auslösen ausfallen. Ersetzen Sie den Schutzschalter, wenn er den TEST-Tasten-Vorgang nicht besteht, sich bei abgeklemmter Last nicht zurücksetzen lässt, physische Schäden aufweist oder die End-of-Life-Anzeige des Herstellers anzeigt.

Kann man einen FI-Schutzschalter sicher mit einem Multimeter testen?

Ja, Sie können ein Multimeter verwenden, um zu prüfen, ob die Spannung im geschützten Stromkreis verschwindet, wenn der FI-Schutzschalter auslöst.

Ein Multimeter ist nützlich, um das Vorhandensein von Spannung und das Fehlen von Spannung zu bestätigen, aber es ersetzt nicht die eingebaute TEST-Taste des Schutzschalters, ein geeignetes FI-Prüfgerät oder professionelle Prüfgeräte. Die sicherste Methode für den Heimgebrauch ist die Prüfung an einer geschützten Steckdose oder einem Ausgang, nicht innerhalb des Panels.

Was benötigen Sie, um einen FI-Schutzschalter zu testen?:

Sie benötigen ein entsprechend dimensioniertes Multimeter, eine grundlegende persönliche Schutzausrüstung und Zugang zu einer Steckdose oder einem Ausgang, der durch den FI-Schutzschalter geschützt ist.

1. Digitalmultimeter: Verwenden Sie ein für die Stromkreisumgebung zugelassenes Messgerät mit intakten Messleitungen und ohne rissige Isolierung.
2. Persönliche Schutzausrüstung: Tragen Sie eine Schutzbrille und vermeiden Sie nasse Böden, nasse Hände und Metallschmuck.
3. Bekannte geschützte Steckdose: Verwenden Sie eine nachgeschaltete Steckdose, die vom zu testenden FI-SchSchalter versorgt wird.
4. Herstelleranweisungen: Die Reset-Verfahren für Schalter variieren, befolgen Sie daher die Angaben auf dem Schalter und im Handbuch.

Wie testet man einen FI-Schutzschalter mit einem Multimeter?

Um einen FI-Schutzschalter mit einem Multimeter zu testen, messen Sie die Wechselspannung an einer geschützten Steckdose, drücken Sie die TEST-Taste des Schutzschalters und bestätigen Sie, dass die Spannung auf Null sinkt, bevor Sie den Schutzschalter zurücksetzen.

1. Identifizieren Sie die geschützte Steckdose. Stecken Sie eine Lampe oder ein kleines Prüfgerät in die Steckdose, von der Sie glauben, dass sie durch den FI-Schutzschalter geschützt ist. Vergewissern Sie sich, dass sie eingeschaltet ist, bevor Sie beginnen.
2. Stellen Sie das Multimeter auf Wechselspannung ein. Wählen Sie die Einstellung für Wechselspannung. Für eine typische US-120-V-Steckdose wählen Sie einen Bereich über 120 V, wenn Ihr Messgerät nicht automatisch bereichsumschaltend ist.
3. Messen Sie die Spannung zwischen Phase und Neutralleiter. Stecken Sie eine Sonde in den Phasenanschluss und eine Sonde in den Neutralleiteranschluss. Eine typische US-Steckdose sollte etwa 120 V Wechselspannung anzeigen. Bei 240-V-Stromkreisen hängt der erwartete Messwert vom Stromkreisdesign ab.
4. Drücken Sie die TEST-Taste des FI-Schutzschalters. Der Schutzschalter sollte auslösen, und der Griff kann je nach Modell in eine Mittel- oder AUS-Position wechseln.
5. Messen Sie die Steckdose erneut. Wenn der Schutzschalter ausgelöst hat, sollte die geschützte Steckdose 0 V oder sehr nahe 0 V von Phase zu Neutralleiter anzeigen. Wenn weiterhin normale Spannung vorhanden ist, testen Sie möglicherweise die falsche Steckdose, der Stromkreis ist möglicherweise nicht durch diesen Schutzschalter geschützt oder die Installation ist falsch.
6. Schutzschalter zurücksetzen. Viele Schutzschalter erfordern, dass der Griff vollständig auf AUS gestellt wird, bevor er wieder auf EIN geschaltet wird. Befolgen Sie die Angaben auf dem Schutzschalter. Nach dem Zurücksetzen sollte die Spannung an der geschützten Steckdose wieder anliegen.
7. Stoppen Sie, wenn das Ergebnis anormal ist. Wenn der Schutzschalter nicht auslöst, sich nicht zurücksetzen lässt, sofort ohne angeschlossene Last auslöst oder inkonsistente Spannungswerte anzeigt, wenden Sie sich an einen Elektriker.

Wichtig: Verwenden Sie niemals den Widerstands-, Durchgangs- oder Ohmmessmodus an einem spannungsführenden Stromkreis. Die Widerstandsprüfung ist nur für stromlose Stromkreise vorgesehen und sollte nicht als Schnelltest an einem spannungsführenden FI-Schutzschalter verwendet werden.

Wie oft sollte man einen FI-Schutzschalter testen?

Sie sollten einen FI-Schutzschalter nach der Installation, nach einem Stromausfall und mindestens einmal im Monat testen, wenn der Hersteller eine monatliche Prüfung empfiehlt.

Der einfachste Funktionstest ist die eingebaute TEST-Taste. Bei einer angeschlossenen Steckdose oder einem Ausgang sollte eine Lampe beim Drücken von TEST ausgehen und nach dem Zurücksetzen des Schutzschalters wieder angehen. Bleibt die Lampe nach TEST an, funktioniert der FI-Schutz nicht richtig oder die Steckdose ist nicht durch diesen Schutzschalter geschützt.

Wann sollten Sie einen Elektriker rufen, anstatt selbst zu testen?

Sie sollten einen zugelassenen Elektriker rufen, wenn die Prüfung das Öffnen der Schalttafel, das Berühren von Schalterklemmen, das Korrigieren der Verdrahtung oder das Diagnostizieren wiederholter Auslösungen erfordert.

• Der FI-Schutzschalter löst sofort nach dem Zurücksetzen aus, auch wenn alle Lasten abgezogen sind.
• Die TEST-Taste löst den Schutzschalter nicht aus.
• Der Schutzschalter lässt sich nicht zurücksetzen.
• Sie messen Spannung, obwohl der Stromkreis ausgeschaltet sein sollte.
• Sie sehen Brandspuren, Summen, Hitze, Korrosion, Wasserschäden oder einen lockeren Schutzschalter.
• Der Stromkreis versorgt einen Pool, einen Whirlpool, eine Klimaanlage, ein Küchengerät, Außengeräte oder andere Lasten mit höherem Risiko.

Häufig gestellte Fragen:

Woher weiß ich, ob mein FI-Schutzschalter funktioniert?

Ein FI-Schutzschalter funktioniert wahrscheinlich, wenn das Drücken der TEST-Taste den Schutzschalter auslöst und den geschützten Stromkreis stromlos macht. Verwenden Sie ein Multimeter oder eine Lampe an einer geschützten Steckdose, um zu bestätigen, dass die Spannung nach TEST verschwindet und erst nach ordnungsgemäßem Zurücksetzen des Schutzschalters wiederkehrt.

Was führt zum Ausfall eines FI-Schutzschalters?

Häufige Ursachen für einen FI-Schutzschalterausfall sind interne Elektronikfehler, Überspannungsschäden, Feuchtigkeit, Korrosion, Hitze, falsche Verdrahtung und Alter. Wenn der Schutzschalter die integrierte TEST-Funktion nicht besteht oder sich bei abgeklemmter Last nicht zurücksetzen lässt, sollte er von einer qualifizierten Person überprüft und ersetzt werden.

Kann ein Multimeter den FI-Auslösestrom testen?

Ein Standard-Multimeter kann den FI-Auslösestrom oder die Auslösezeit nicht richtig testen. Es kann bestätigen, ob Spannung vorhanden oder nicht vorhanden ist, aber die Überprüfung der genauen Auslöseleistung erfordert die TEST-Taste des Geräts, ein geeignetes FI-Prüfgerät oder professionelle Prüfgeräte.

Welche Spannung sollte ich beim Testen einer FI-Steckdose mit einem Multimeter sehen?

An einer typischen US-120-V-Steckdose sollten Sie normalerweise etwa 120 V Wechselspannung von Phase zu Neutralleiter sehen, bevor der FI auslöst, und etwa 0 V, nachdem er ausgelöst hat. Wenn die Messwerte ungewöhnlich, instabil sind oder nicht der Stromkreisnennspannung entsprechen, beenden Sie den Test und lassen Sie den Stromkreis überprüfen.

Woher weiß man, ob ein Schutzschalter kurzgeschlossen ist?

Ein Schutzschalter oder Stromkreis kann einen Kurzschluss haben, wenn er beim Zurücksetzen sofort auslöst, insbesondere wenn alle Lasten abgeklemmt sind. Diagnostizieren Sie dies nicht, indem Sie ein Multimeter im Widerstandsmodus an einen spannungsführenden Stromkreis anlegen; die Fehlersuche bei Kurzschlüssen sollte nur durchgeführt werden, nachdem der Stromkreis sicher stromlos gemacht und überprüft wurde.

Ist ein FI-Schutzschalter dasselbe wie eine FI-Steckdose?

Nein, ein FI-Schutzschalter wird in der Elektroschalttafel installiert und kann einen gesamten Stromkreis schützen, während eine FI-Steckdose an einer Steckdose installiert wird und sich selbst sowie ordnungsgemäß angeschlossene nachgeschaltete Steckdosen schützen kann. Beide können bei korrekter Installation einen Fehlerstromschutz bieten.

Abschließende Bemerkung

Ein Multimeter-Test an einem FI-Schutzschalter ist am besten als Spannungsbestätigungstest zu verstehen: Strom sollte vorhanden sein, bevor die TEST-Taste gedrückt wird, und nach dem Auslösen des Schutzschalters nicht mehr vorhanden sein. Es ist keine vollständige Zertifizierung der FI-Leistung, der Verdrahtungseinhaltung oder des Zustands des Schutzschalters. Wenn Sie zu irgendeinem Zeitpunkt unsicher sind, halten Sie an und kontaktieren Sie einen Elektriker.
