So testen Sie einen Gebläsemotor mit einem Multimeter

Mit dem Übergang vom Sommer zum Winter wird Ihre Heizungs-, Lüftungs- und Klimaanlage (HLK-Anlage) stärker beansprucht. Der Gebläsemotor ist eine der wichtigsten Komponenten Ihrer HLK-Anlage, und es ist wichtig zu wissen, wie man ihn prüft, um seine einwandfreie Funktion sicherzustellen.

Es gibt verschiedene Möglichkeiten, einen Gebläsemotor mit einem Multimeter zu prüfen. Die erste Möglichkeit besteht darin, die Durchgängigkeit der Motorwicklung zu überprüfen. Dazu müssen Sie die Stromzufuhr zum Motor unterbrechen und die Kabel von den Anschlüssen abziehen. Anschließend können Sie mit Ihrem Multimeter die Durchgängigkeit zwischen den beiden Anschlüssen prüfen.

Liste der Ausrüstung und Materialien auf, die Sie für den Test benötigen:

• Ein Multimeter
• Eine Testleitung
• Ein Gebläsemotor

Um einen Gebläsemotor mit einem Multimeter zu prüfen, stellen Sie das Multimeter zunächst auf „Widerstand“ oder „Ohm“ ein. Berühren Sie dann die Anschlüsse des Gebläsemotors mit den Messspitzen des Multimeters. Ein unendlich hoher Widerstandswert bedeutet, dass ein offener Stromkreis vorliegt und der Gebläsemotor defekt ist. Ein Widerstandswert von null Ohm bedeutet, dass ein Kurzschluss vorliegt und der Gebläsemotor ebenfalls defekt ist. Liegt der Widerstandswert in einem bestimmten Bereich (üblicherweise zwischen 1 und 20 Ohm), funktioniert der Gebläsemotor einwandfrei.

Wenn Sie kein Multimeter besitzen, können Sie einen Gebläsemotor auch testen, indem Sie ihn einfach an eine Stromquelle (z. B. eine Batterie) anschließen und prüfen, ob er sich einschaltet. Wenn er sich nicht einschaltet, ist der Gebläsemotor defekt.

Die Prüfung eines Gebläsemotors mit einem Multimeter ist eine schnelle und einfache Methode, seinen Zustand zu überprüfen. Mit diesem Test lässt sich leicht feststellen, ob der Gebläsemotor ausgetauscht werden muss oder nicht.

Was genau sind Gebläsemotoren?

Ein Gebläsemotor ist ein Ventilator, der zur Luftzirkulation in Heiz- oder Kühlsystemen dient. Gebläsemotoren sind in verschiedenen Größen und Drehzahlen erhältlich und eignen sich sowohl für private als auch gewerbliche Anwendungen.

Der am häufigsten verwendete Gebläsemotor ist das Käfigläufergebläse. Dieser Motortyp besitzt außenliegende Schaufeln, die die Luftzirkulation im System unterstützen. Käfigläufergebläse werden typischerweise in Heizungsanlagen und Klimaanlagen eingesetzt und können auf verschiedene Weise gesteuert werden, beispielsweise über Thermostate, Drehzahlregler und Zeitschaltuhren.

Eine weitere Gebläsemotorart ist das Inline-Gebläse. Inline-Gebläse werden direkt an die Lüftungskanäle einer Heizungs- oder Klimaanlage montiert und dienen dem Lufttransport durch die Kanäle. Sie sind in der Regel leistungsstärker als Radialventilatoren und eignen sich für größere Anlagen.

Gebläsemotoren sind ein unverzichtbarer Bestandteil jeder Heizungs- oder Klimaanlage und finden in verschiedenen Bereichen Anwendung. Benötigen Sie einen neuen Gebläsemotor für Ihr Haus oder Ihr Unternehmen? Dann wenden Sie sich an Ihren örtlichen Heizungs- und Klimatechniker, um Ihre Möglichkeiten zu besprechen.

Arten von Gebläsemotoren:

Einsganggetriebe:

Diese Gebläsemotoren sind die am häufigsten verwendeten Motoren; sie haben nur eine Drehzahl und werden typischerweise in Heizkesseln der unteren Preisklasse eingesetzt.

Mehrere Geschwindigkeiten:

Mehrstufige Motoren bieten im Vergleich zu einstufigen Motoren zwei oder mehr Geschwindigkeitsstufen und ermöglichen so eine präzisere Steuerung der Heizleistung Ihres Hauses. Diese Motoren werden typischerweise in hochwertigen Heizkesseln verbaut.

Variable Geschwindigkeit:

Die besten Gebläsemotoren auf dem Markt sind drehzahlvariable Motoren. Sie bieten stufenlose Geschwindigkeitsregelung und ermöglichen so ein präzises Heizen und Kühlen. Drehzahlvariable Motoren sind extrem energieeffizient und können Ihre Energiekosten senken.

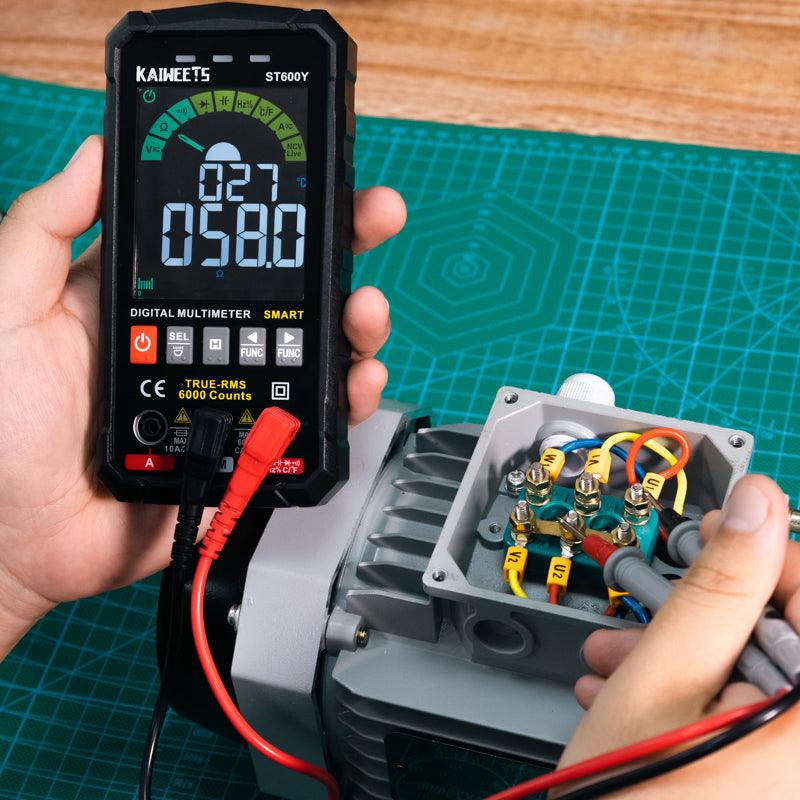

Wie testet man einen Gebläsemotor mit einem Multimeter?

• Stellen Sie zunächst Ihr Multimeter auf den Ohm-Bereich ein.
• Als Nächstes trennen Sie die Zuleitungen des Gebläsemotors vom elektrischen Anschluss des Fahrzeugs.
• Bei weiterhin abgeklemmten Leitungen berühren Sie mit einer Messleitung des Multimeters einen der Anschlüsse des Gebläsemotors.
• Berühren Sie anschließend mit dem anderen Messkabel des Multimeters den anderen Anschluss des Gebläsemotors.
• Wenn das Multimeter einen Messwert im normalen Bereich anzeigt, deutet dies darauf hin, dass der Gebläsemotor wahrscheinlich ordnungsgemäß funktioniert.
• Zeigt das Multimeter jedoch einen Wert außerhalb des normalen Messbereichs an, kann dies darauf hindeuten, dass der Gebläsemotor defekt ist und ausgetauscht werden muss.

Häufig gestellte Fragen:

Woran erkennt man, ob der Gebläsemotor defekt ist?

Es gibt mehrere Möglichkeiten, einen Defekt Ihres Gebläsemotors festzustellen. Achten Sie zum Beispiel auf ungewöhnliche Geräusche. Prüfen Sie außerdem die Spannung an den Motoranschlüssen. Eine niedrige Spannung kann ein Hinweis auf einen Defekt sein. Auch die Stromaufnahme des Motors kann ein Anzeichen für einen Defekt sein. Wenn Sie diese Anzeichen kennen, können Sie rechtzeitig handeln und das Problem beheben, bevor es sich verschlimmert.

Wie viele Volt sollte ein Gebläsemotor erhalten?

Ein Gebläsemotor benötigt für einen einwandfreien Betrieb eine Spannung zwischen 12 und 24 Volt. Bei zu niedriger Spannung kann der Motor nicht anlaufen oder nicht richtig laufen. Zu hohe Spannung kann den Motor beschädigen. Um sicherzustellen, dass Ihr Gebläsemotor die richtige Spannung erhält, konsultieren Sie am besten die Bedienungsanleitung oder einen qualifizierten Mechaniker.

Was verursacht den Ausfall eines Gebläsemotors?

Es gibt einige wichtige Faktoren, die einen Gebläsemotor beschädigen können. Einer der häufigsten ist schlichtweg Alterung und Verschleiß. Mit der Zeit können die Teile des Motors verschleißen oder beschädigt werden, was zu Funktionsstörungen führen kann. Zusätzlich können sich Schmutz und Ablagerungen am Motor ansammeln, wodurch seine Leistung beeinträchtigt wird und er schließlich ganz ausfällt.

Eine weitere häufige Ursache für den Ausfall von Gebläsemotoren ist mangelhafte Wartung. Wird der Motor nicht regelmäßig gereinigt und geschmiert, treten früher oder später Probleme auf. Auch die Verwendung des falschen Öls oder Fetts kann die Bauteile beschädigen und zum Ausfall des Motors führen.

Schließlich kann ein Motor auch vorzeitig ausfallen, wenn er nicht für den jeweiligen Anwendungsfall richtig dimensioniert ist. Ist beispielsweise ein Gebläsemotor zu klein für den zu heizenden oder zu kühlenden Raum, muss er härter arbeiten und brennt schließlich durch.

Wenn Sie vermuten, dass Ihr Gebläsemotor defekt ist, sollten Sie ihn so schnell wie möglich von einem Fachmann überprüfen lassen. Je nach Problem kann er repariert oder ausgetauscht werden. Bei schwerwiegenden Schäden muss er jedoch möglicherweise komplett ersetzt werden.

Abschluss:

Zusammenfassend lässt sich sagen, dass die Prüfung eines Gebläsemotors mit einem Multimeter relativ einfach ist. Zuerst identifizieren Sie die Strom- und Masseanschlüsse. Anschließend prüfen Sie mit dem Multimeter die Durchgängigkeit zwischen diesen beiden Punkten. Zum Schluss messen Sie mit dem Multimeter den Widerstand der Gebläsemotorwicklung. Liegt der Widerstand im erwarteten Bereich, funktioniert der Gebläsemotor wahrscheinlich einwandfrei.
