Zündspule mit Multimeter prüfen

Wenn Sie Autobesitzer sind, ist es wichtig zu wissen, wie man eine Zündspule mit einem Multimeter testet. Eine Zündspule ist dafür verantwortlich, den Zündfunken zu erzeugen, der das Luft-Kraftstoff-Gemisch in den Zylindern zündet. Ohne diesen Funken springt Ihr Auto nicht an. Das Testen einer Zündspule mit einem Multimeter ist relativ einfach und dauert nur wenige Minuten.



Was ist eine Zündspule in einem Motor?

Eine Zündspule in einem Motor ist eine Drahtspirale, die hilft, ein Magnetfeld zu erzeugen. Dieses Magnetfeld erzeugt dann den Funken, der den Kraftstoff im Motor zündet. Die Zündspule besteht aus zwei Teilen: der Primärwicklung und der Sekundärwicklung. Die Primärwicklung besteht aus weniger Windungen dickeren Drahtes, während die Sekundärwicklung aus mehr Windungen dünneren Drahtes besteht. Wenn der Motor läuft, fließt Strom von der Batterie durch die Primärwicklung. Dies erzeugt ein Magnetfeld um die Sekundärwicklung. Wenn die Zündkerze zünden muss, wird eine Spannung an die Sekundärwicklung gesendet, die diese verstärkt und an die Zündkerze weiterleitet.



Arten von Zündspulen

Es gibt drei Haupttypen von Zündspulen:

• Standardspule
• Elektronische Zündspule
• Verteilerlose Zündspule

Die Standardspule ist der häufigste Typ von Zündspule. Sie besteht aus zwei Drahtwicklungen, die um einen Metallkern gewickelt sind. Wenn der Motor läuft, erhält die Primärwicklung Strom von der Batterie und erzeugt ein Magnetfeld. Dieses Magnetfeld induziert dann einen Strom in der Sekundärwicklung, der den Funken erzeugt, der das Luft-Kraftstoff-Gemisch in den Zylindern zündet.

Die elektronische Zündspule ist eine Weiterentwicklung der Standardspule. Sie verwendet Transistoren, um den Stromfluss durch die Primärwicklung zu steuern. Dies ermöglicht eine präzisere Zündzeitpunktbestimmung, was zu einer besseren Motorleistung führen kann.

Die verteilerlose Zündspule ist der fortschrittlichste Typ von Zündspule. Sie verwendet einen Computer, um den Stromfluss durch die Primär- und Sekundärwicklung zu steuern. Dies ermöglicht eine präzisere Zündzeitpunktbestimmung und kann zu einer besseren Motorleistung führen.



Zündspulen mit Multimeter prüfen:

1. Zuerst müssen Sie die Motorhaube Ihres Autos öffnen und die Zündspulen finden. In den meisten Fällen befinden sich die Zündspulen in der Nähe der Zündkerzen.
2. Sobald Sie die Zündspulen gefunden haben, sollten Sie den elektrischen Stecker vom Zündspulenpaket trennen, um die Sicherheit während der Prüfung zu gewährleisten.
3. Danach stellen Sie Ihr Multimeter auf Ohm-Modus ein und berühren Sie die Messspitzen mit den positiven und negativen Anschlüssen des Zündspulenpakets.
4. Liegt der Multimeterwert innerhalb des vom Hersteller angegebenen Bereichs, oft um 0,5–2 Ohm für die Primärwicklung, funktioniert die Zündspule wahrscheinlich einwandfrei. Konsultieren Sie immer das Servicehandbuch Ihres Fahrzeugs für genaue Spezifikationen, da die Widerstandswerte je nach Modell variieren können.
5. Einige Zündspulen erfordern möglicherweise auch eine separate Prüfung der Sekundärwicklung, die typischerweise einen viel höheren Widerstandswert als die Primärwicklung aufweist.
6. Schließen Sie abschließend den Zündspulenstecker wieder an und schließen Sie die Motorhaube Ihres Autos.

Eine defekte Zündspule erkennen:

Eine Zündspule ist ein wichtiger Bestandteil des Zündsystems eines Autos. Sie wandelt die niedrige Batteriespannung in die hohe Spannung um, die für die Erzeugung eines elektrischen Funkens in den Zündkerzen erforderlich ist. Dieser Funken zündet das Luft-Kraftstoff-Gemisch in den Zylindern und treibt den Motor an. Wenn ein Teil dieses Systems ausfällt, springt der Motor nicht an.

Es gibt verschiedene Symptome, die auf eine defekte Zündspule hindeuten können. Dazu gehören eine aufleuchtende Motorkontrollleuchte, Leistungsverlust, Zündaussetzer oder das Abwürgen des Motors. Wenn Sie eines dieser Probleme feststellen, ist es wichtig, Ihr Fahrzeug so schnell wie möglich von einem professionellen Mechaniker diagnostizieren zu lassen.

Eine Zündspule kann auf zwei Arten ausfallen:

• Unterbrechung
• Kurzschluss

Eine Unterbrechung bedeutet, dass eine Unterbrechung in der Primär- oder Sekundärwicklung der Spule vorliegt. Dies kann durch einen internen Isolationsfehler oder einen externen Kurzschluss, z. B. ein loses Kabel, verursacht werden.

Ein Kurzschluss tritt auf, wenn die Wicklungen der Spule miteinander verbunden sind, wodurch ein Strom die Zündkerzen umgeht. Dies kann durch Schmutz, Öl oder Korrosionsablagerungen an den Anschlüssen der Spule verursacht werden.

Um eine Unterbrechung zu prüfen, verwendet ein professioneller Mechaniker ein Ohmmeter, um den Widerstand der Spule zu messen. Ein Wert von Unendlich (OL) weist auf eine Unterbrechung hin. Um einen Kurzschluss zu prüfen, misst der Mechaniker den Primär- und Sekundärwiderstand der Spule. Ein Wert von Null (0) weist auf einen Kurzschluss hin.

Wenn Ihr Fahrzeug eines der Symptome einer defekten Zündspule aufweist, ist es wichtig, diese so schnell wie möglich diagnostizieren und reparieren zu lassen. Das Ignorieren dieser Probleme kann zu schwerwiegenderen Problemen führen, wie z. B. Motorschäden oder einem vollständigen Leistungsverlust.



Häufig gestellte Fragen zum Testen von Spulen mit einem Multimeter:

Wie teste ich eine Spule mit einem Multimeter?

Um eine Spule mit einem Multimeter zu testen, müssen Sie die Messleitungen des Multimeters an die Spulenanschlüsse anschließen. Sobald die Verbindung hergestellt ist, können Sie das Multimeter auf den Widerstandsmodus einstellen und den Widerstand der Spule messen.

Was soll ich tun, wenn mein Multimeter keinen Wert anzeigt?

Wenn Ihr Multimeter keinen Wert anzeigt, liegt wahrscheinlich ein offener Stromkreis in der Spule vor. Um dies zu beheben, müssen Sie die Verbindungen überprüfen und sicherstellen, dass sie fest sitzen. Wenn das Problem weiterhin besteht, müssen Sie die Spule möglicherweise austauschen.

Warum zeigt mein Multimeter beim Testen verschiedener Spulen unterschiedliche Werte an?

Verschiedene Spulen haben unterschiedliche Widerstände, daher ist es normal, dass Ihr Multimeter beim Testen verschiedener Spulen unterschiedliche Werte anzeigt. Der Widerstand einer Spule wird durch die Anzahl der Drahtwindungen in der Spule bestimmt, daher haben Spulen mit mehr Drahtwindungen einen höheren Widerstand.

Wie kann ich mit einem Multimeter feststellen, ob meine Spule defekt ist?

Wenn Ihr Multimeter einen hohen Widerstandswert anzeigt, könnte dies darauf hindeuten, dass Ihre Spule defekt ist. Sie können die Spule auch mit einem Ohmmeter testen, um zu sehen, ob der Wert stabil ist. Wenn der Wert schwankt, könnte dies ein Hinweis darauf sein, dass die Spule beschädigt ist.

Kann ich eine Zündspule testen, ohne sie auszubauen?

Ja, Sie können einen vorläufigen Zündspulentest durchführen, ohne sie aus dem Motor auszubauen. Bei vielen modernen Fahrzeugen, insbesondere bei Coil-on-Plug-Systemen (COP), können Sie den Primärwiderstand testen, indem Sie einfach den Kabelbaum abziehen und die Messspitzen des Multimeters an die freiliegenden Anschlüsse halten. Ein vollständiger Prüfstandstest ist jedoch oft genauer. Das Entfernen der Spule ermöglicht es Ihnen, sie auf physische Schäden wie Haarrisse oder Kriechspuren zu untersuchen, die häufige Ursachen für Zündaussetzer sind, die bei elektrischen Tests übersehen werden könnten.



Fazit

Zusammenfassend lässt sich sagen, dass das Testen einer Zündspule mit einem Multimeter ein relativ einfacher Vorgang ist. Alles, was Sie brauchen, ist ein funktionierendes Multimeter und etwas Geduld. Befolgen Sie einfach die in diesem Artikel beschriebenen Schritte, und Sie sollten in der Lage sein, eine genaue Messung des Spulenwiderstands zu erhalten.

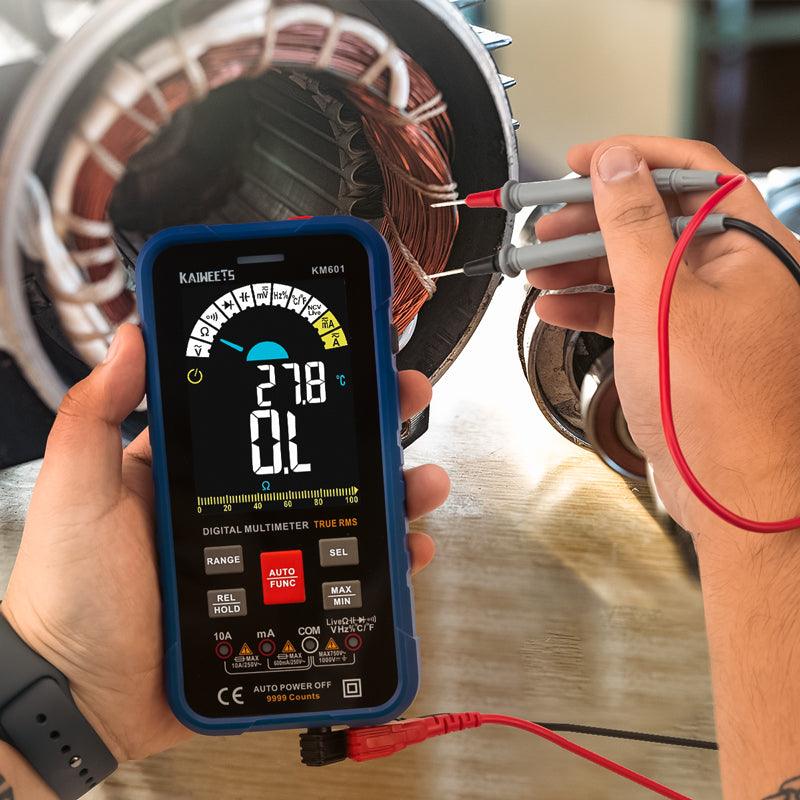

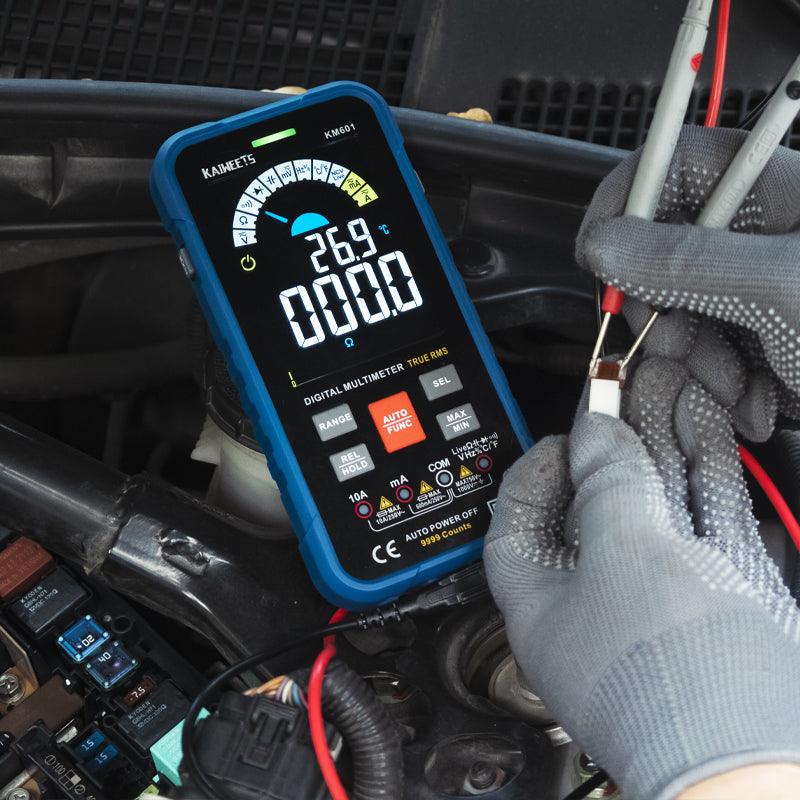

Bereit, wie ein Profi Fehler zu beheben? Lassen Sie sich nicht von einer defekten Zündspule im Stich. Das Kaiweets KM601S ist nicht nur für Autos geeignet – es ist ein vielseitiges, smartes 10.000-Count-Tool, das für jedes Heim- und Garagenprojekt entwickelt wurde. Mit seinem großen Farbdisplay und der intuitiven Benutzeroberfläche diagnostizieren Sie elektrische Probleme in Sekundenschnelle.
