So testen Sie einen Subwoofer mit einem Multimeter

Ein Subwoofer ist ein Lautsprecher, der für die Wiedergabe tieffrequenter Töne entwickelt wurde. Wenn er keinen sauberen Bass mehr wiedergibt, kann ein Multimeter Ihnen helfen zu prüfen, ob die Schwingspule einen offenen Stromkreis oder einen elektrischen Kurzschluss hat.

Ein Standard-Multimeter misst nicht den vollständigen Impedanzgang des Subwoofers. Es misst den Gleichstromwiderstand an den Lautsprecheranschlüssen. Dies ist immer noch ein nützlicher erster Test, da er mehrere häufige Fehler der Schwingspule aufdecken kann.

Wenn Sie neu in der elektrischen Prüfung sind, lesen Sie wie man ein Multimeter benutzt, bevor Sie beginnen. Trennen Sie den Subwoofer immer von seinem Verstärker und der Stromquelle, bevor Sie den Widerstand messen.

Woran erkennt man, ob ein Subwoofer kaputt ist?

Ein kaputter Subwoofer kann verzerrten Bass, mechanisches Rasseln oder überhaupt keinen Ton erzeugen. Das Problem kann elektrisch sein, aber es kann auch die Membran oder die Aufhängung betreffen.

Häufige Warnzeichen sind:

• Kein Ton, obwohl Verstärker und Verkabelung funktionieren
• Summen, Kratzen oder Rasseln bei Basstönen
• Eine zerrissene Sicke oder eine sichtbar beschädigte Membran
• Ein verbrannter Geruch oder Verfärbung in der Nähe der Schwingspule
• Eine Membran, die sich beim sanften und gleichmäßigen Drücken fest anfühlt

Verwenden Sie den Subwoofer nicht weiter, wenn Sie Verbrennungen, Schmelzerscheinungen oder schwere mechanische Schäden bemerken. Eine fortgesetzte Verwendung kann den Verstärker beschädigen oder die Reparatur des Lautsprechers erschweren.

Wie testet man einen Subwoofer mit einem Multimeter?

Sie testen einen Subwoofer, indem Sie seine Schwingspule isolieren und den Widerstand über die positiven und negativen Anschlüsse messen. Die Messung sollte stabil und einigermaßen nahe an der Gleichstromwiderstandsspezifikation des Herstellers liegen.

Wichtig: Führen Sie diesen Test nicht durch, während der Subwoofer an einen Verstärker angeschlossen ist. Bei einem aktiven Subwoofer ziehen Sie das Netzkabel. Wenn die Treiberanschlüsse nicht erreicht werden können, ohne die interne Stromversorgung freizulegen, lassen Sie das Gerät von einem qualifizierten Techniker überprüfen.

1. Subwoofer trennen. Entfernen Sie die Lautsprecherkabel vom Verstärker. Wenn der Treiber an eine interne Frequenzweiche oder Verstärkerplatine angeschlossen ist, trennen Sie mindestens einen Schwingspulenanschluss, bevor Sie die Messung vornehmen. Andere Komponenten können das Ergebnis beeinflussen.
2. Treiber und Verkabelung überprüfen. Suchen Sie nach einer gerissenen Sicke oder einem lockeren Anschluss. Überprüfen Sie die flexiblen Kabel, die von den Anschlüssen zur Membran führen, auf sichtbare Schäden.
3. Multimeterkabel korrekt anschließen. Stecken Sie die schwarze Leitung in die COM-Buchse. Stecken Sie die rote Leitung in die mit VΩ gekennzeichnete Buchse. Verwenden Sie nicht die Stromeingangsbuchse.
4. Widerstandsmodus auswählen. Drehen Sie den Drehknopf auf das Ohm-Symbol, Ω. Ein Auto-Range-Messgerät wählt den Bereich automatisch aus. Bei einem manuellen Messgerät wählen Sie einen niedrigen Widerstandsbereich, der den erwarteten Wert anzeigen kann. Die Anleitung zu Multimeter-Symbolen erklärt die gängigen Skalenmarkierungen, falls Sie sich unsicher sind, welche Einstellung Sie verwenden sollen.
5. Testkabelwiderstand überprüfen. Berühren Sie die beiden Sondenspitzen miteinander und notieren Sie den Wert. Ein kleiner Wert ist normal, da die Kabel ihren eigenen Widerstand haben. Subtrahieren Sie diesen Wert von der Lautsprechermessung, wenn eine höhere Genauigkeit erforderlich ist.

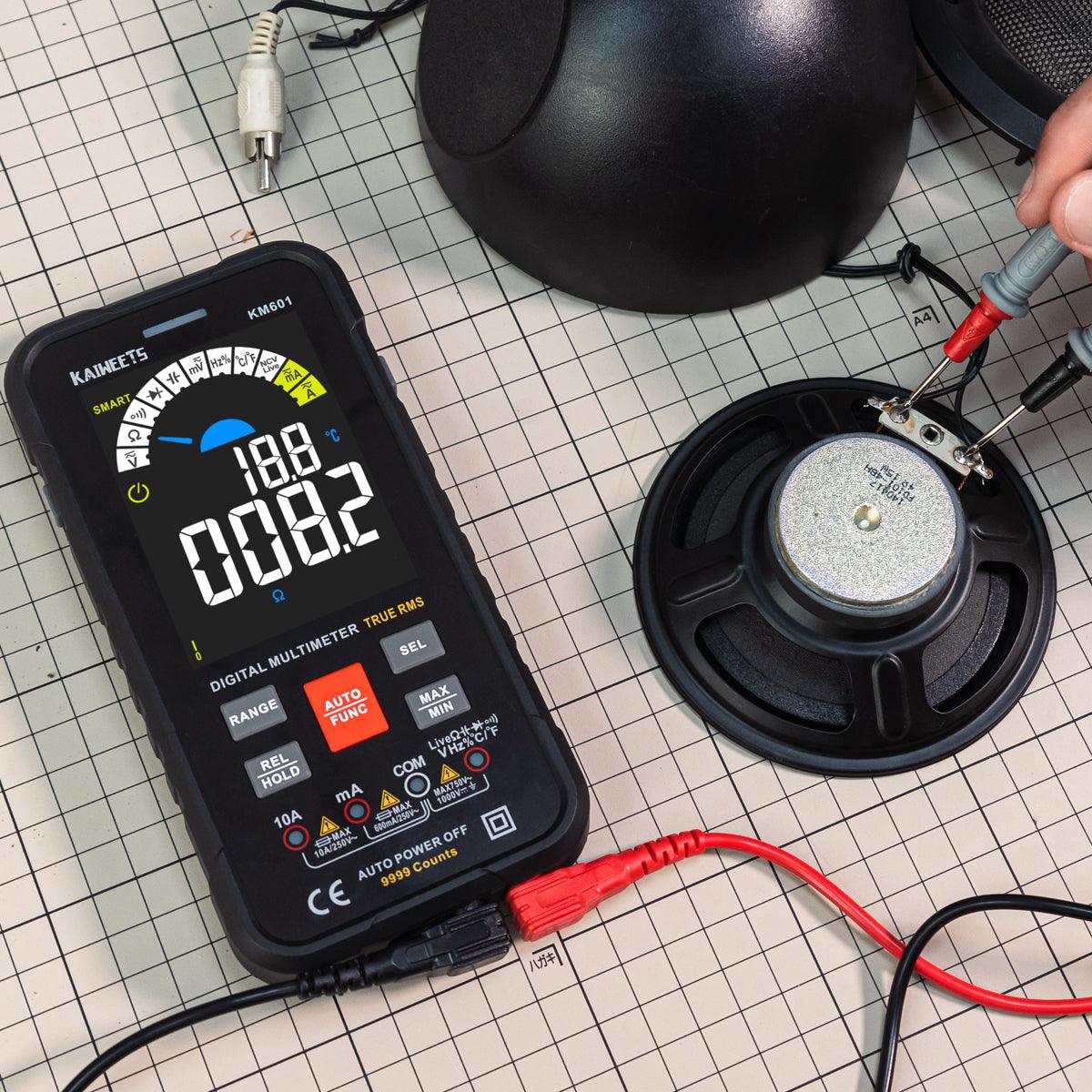

6. Schwingspule messen. Berühren Sie mit einer Sonde jeden Subwoofer-Anschluss. Die Polarität beeinflusst eine Widerstandsmessung nicht, obwohl die Verwendung von Rot an Plus und Schwarz an Minus den Prozess einfacher zu verfolgen machen kann.
7. Auf eine stabile Messung warten. Halten Sie die Sonden fest an sauberes Metall. Vergleichen Sie das Ergebnis mit dem Gleichstromwiderstand, der im Handbuch oder Datenblatt des Treibers angegeben ist.

Wie sollte man den Widerstandswert interpretieren?

Der Wert zeigt an, ob die Schwingspule einen durchgängigen elektrischen Pfad hat. Er bestätigt nicht, dass der Subwoofer bei einem Audiosignal korrekt funktioniert.

• Ein stabiler Widerstandswert: Die Schwingspule ist elektrisch durchgängig. Ihr Gleichstromwiderstand ist normalerweise niedriger als der Nennimpedanzwert des Subwoofers.
• OL oder ein unendlicher Wert: Der Stromkreis ist offen. Dies kann durch eine gebrochene Schwingspule, eine beschädigte flexible Leitung oder einen abgetrennten Anschluss verursacht werden.
• Ein Wert nahe 0 Ω: Die Schwingspule kann kurzgeschlossen sein. Ziehen Sie zuerst den Prüfkabelwiderstand ab und stellen Sie sicher, dass der Treiber von anderen Komponenten isoliert ist.
• Ein Wert, der springt oder verschwindet: Es kann eine intermittierende Verbindung vorliegen. Überprüfen Sie die Anschlüsse und flexible Leitungen, bevor Sie davon ausgehen, dass die Schwingspule ausgefallen ist.

Von einem Subwoofer mit der Bezeichnung 4 Ω sollte nicht erwartet werden, dass er mit einem Multimeter genau 4 Ω misst. Die Bezeichnung ist ein Nennimpedanzwert für ein AC-Audiosignal, während das Messgerät einen kleinen DC-Prüfstrom anlegt. Verwenden Sie die Gleichstromwiderstandsspezifikation des Herstellers, wann immer diese verfügbar ist.

Bei einem Subwoofer mit zwei Schwingspulen testen Sie jede Spule separat. Entfernen Sie zuerst alle Reihen- oder Parallelbrücken, damit eine Spule den Wert der anderen nicht verändert.

Was ist, wenn der Widerstandswert normal aussieht?

Eine normale Widerstandsanzeige zeigt lediglich an, dass die Schwingspule nicht vollständig offen oder offensichtlich kurzgeschlossen ist. Mechanische Schäden und Systemprobleme können dennoch zu schwachem oder verzerrtem Bass führen.

Wenn der Subwoofer nicht angeschlossen ist, legen Sie Ihre Fingerspitzen gleichmäßig um die Membran und drücken Sie diese sehr sanft nach innen. Die Bewegung sollte sich gleichmäßig anfühlen. Kratzen kann darauf hindeuten, dass die Schwingspule im Magnetspalt reibt.

Überprüfen Sie anschließend die Sicke und die Membran. Eine lose Verbindung kann ein Rasseln verursachen, selbst wenn der elektrische Wert normal ist. Überprüfen Sie auch das Lautsprecherkabel und die Verstärkereinstellungen, bevor Sie den Treiber austauschen.

Nach dem Wiederanschließen des Systems spielen Sie vertraute, basslastige Musik bei geringer Lautstärke ab. Erhöhen Sie allmählich den Pegel und achten Sie auf Verzerrungen. Brechen Sie den Test ab, wenn sich die Membran übermäßig bewegt oder ein hartes, mechanisches Geräusch erzeugt.

Häufig gestellte Fragen

Ein Multimeter ist nützlich, um die Kontinuität der Schwingspule zu überprüfen, kann aber nicht jedes Subwoofer-Problem diagnostizieren.

Kann ein Multimeter die Lautsprecherimpedanz messen?

Ein Standard-Multimeter kann nicht die gesamte Lautsprecherimpedanzkurve messen. Es misst den Gleichstromwiderstand, während sich die Lautsprecherimpedanz mit der Frequenz des Audiosignals ändert.

Zur Messung der wahren Impedanz ist eine Ausrüstung erforderlich, die ein gesteuertes AC-Signal durch den Treiber sendet. Ein Impedanzanalysator oder ein Lautsprechermesssystem kann aufzeichnen, wie sich die Impedanz über verschiedene Frequenzen ändert.

Kann ich einen aktiven Subwoofer über seinen RCA-Eingang testen?

Nein. Der RCA-Eingang ist mit dem Verstärker des Subwoofers verbunden und nicht direkt mit der Schwingspule des Lautsprechers. Eine Widerstandsmessung muss an den isolierten Treiberanschlüssen vorgenommen werden.

Platzieren Sie ein Multimeter nicht im Widerstandsmodus an einem spannungsführenden Eingang oder Verstärkerausgang. Die Widerstandsprüfung muss bei vom Stromnetz getrennten Geräten durchgeführt werden.

Bedeutet eine normale Widerstandsmessung, dass der Subwoofer in Ordnung ist?

Nein. Ein normaler Messwert zeigt an, dass die Schwingspule elektrisch durchgängig ist, aber die Membran kann trotzdem beschädigt sein. Die Spule kann auch nur unter Last reiben.

Verwenden Sie den Widerstandstest zusammen mit einer Sichtprüfung und einem Hörtest bei geringer Lautstärke. Professionelle akustische Tests können erforderlich sein, wenn der Fehler nur bei bestimmten Frequenzen auftritt.

Muss ich den Subwoofer aus seinem Gehäuse entfernen?

Nicht immer. Sie können einen passiven Subwoofer an seinen externen Anschlüssen testen, wenn keine Frequenzweiche oder ein anderer Treiber über denselben Stromkreis angeschlossen ist.

Für ein zuverlässigeres Ergebnis messen Sie direkt an den Treiberanschlüssen, wobei mindestens eine Leitung getrennt ist. Öffnen Sie kein aktives Gehäuse, wenn dadurch netzspannungsführende Komponenten freigelegt würden.

Fazit

Das Testen eines Subwoofers mit einem Multimeter ist eine praktische Methode, um den elektrischen Zustand seiner Schwingspule zu überprüfen. Trennen Sie den Treiber, wählen Sie den Widerstandsmodus und vergleichen Sie den stabilen Messwert mit der Herstellerspezifikation.

Ein offener oder nahezu Null-Messwert deutet normalerweise auf einen elektrischen Fehler hin. Ein normaler Messwert bedeutet, dass die Schwingspule durchgängig ist, schließt aber mechanische Schäden oder ein Verstärkerproblem nicht aus. Kombinieren Sie das Multimeter-Ergebnis mit einer sorgfältigen Inspektion, bevor Sie entscheiden, ob der Subwoofer repariert oder ersetzt werden muss.
