Wie man ein Multimeter benutzt: Multimeter-Anleitung für Anfänger

Wenn Sie eine visuelle Anleitung bevorzugen, sehen Sie sich zuerst dieses kurze Video an. Es zeigt die grundlegende Einrichtung, bevor Sie die unten stehenden schriftlichen Schritte befolgen.

Was ist ein Multimeter?

Ein Multimeter ist ein elektrisches Messgerät, das zur Prüfung und Messung verschiedener Werte in einem Stromkreis verwendet wird. Je nach Modell kann es Spannung, Strom, Widerstand, Durchgang und andere elektrische Eigenschaften messen.

Der Name „Multimeter“ leitet sich von seiner Fähigkeit ab, mehrere Messungen mit einem Gerät durchzuführen. Früher verwendeten Techniker oft separate Werkzeuge wie Voltmeter, Amperemeter und Ohmmeter. Ein Multimeter kombiniert diese Grundfunktionen in einem einzigen Instrument, was die Diagnose elektrischer Probleme erleichtert.

Multimeter werden von Elektrikern, Technikern, Ingenieuren, Mechanikern und Heimwerkern verwendet. Sie können damit eine Batterie überprüfen, eine Steckdose testen, einen gebrochenen Draht finden, eine Sicherung überprüfen, die Verkabelung im Auto beheben oder feststellen, ob ein Stromkreis erwartungsgemäß funktioniert.

Arten von Multimetern

Multimeter werden hauptsächlich in zwei Typen unterteilt: analoge Multimeter und digitale Multimeter. Sie funktionieren und zeigen Messwerte auf unterschiedliche Weise an.

Analoge vs. digitale Multimeter

Ein analoges Multimeter verwendet eine bewegliche Nadel und eine gedruckte Skala. Die Nadelbewegung kann Ihnen helfen zu erkennen, ob ein Wert steigt, fällt oder sich ändert, aber die Skala kann für Anfänger schwieriger abzulesen sein.

Ein digitales Multimeter oder DMM verwendet elektronische Schaltungen, um den Messwert als Zahlen auf einem Bildschirm anzuzeigen. Dies erleichtert das Ablesen und Verstehen, weshalb digitale Multimeter für Anfänger und den täglichen Gebrauch häufiger sind.

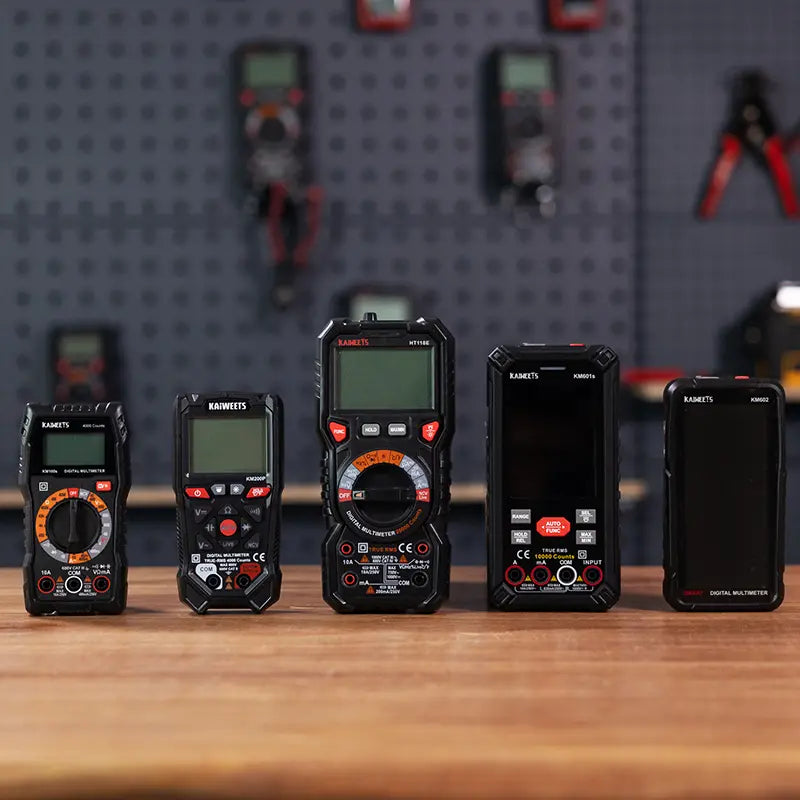

Gängige Formate digitaler Multimeter

Wenn man im Alltag von „Multimeter“ oder „digitalem Multimeter“ spricht, stellt man sich meist ein tragbares Handgerät vor. Digitale Multimeter sind jedoch nicht auf ein Format beschränkt. Sie sind im Allgemeinen in drei Hauptbauformen erhältlich:

Hand-Multimeter

Das unverzichtbare Feldgerät

• Ideal für: Elektriker, Heizungs-/Klima-/Lüftungstechniker und Heimwerker.
• Stromversorgung: Batteriebetrieben für Portabilität.
• Vorteil: Robust und einhändig bedienbar.

Tisch-Multimeter

Der Laborstandard

• Ideal für: Laborforschung und -entwicklung sowie Elektronikreparaturen.
• Stromversorgung: Netzbetrieben (Steckdose).
• Vorteil: Extreme Präzision und Stabilität.

Modulares Multimeter

Systemintegriert

• Ideal für: Automatisierte Tests & ATE-Systeme.
• Stromversorgung: Stromversorgung über Host-Chassis.
• Vorteil: Programmierbar und skalierbar.

Für den Rest dieses Leitfadens werden wir uns auf tragbare Digitalmultimeter konzentrieren. Dies ist der Typ, den die meisten Anfänger und Heimwerker wahrscheinlich besitzen, und die häufigste Wahl für die alltägliche Fehlersuche.

Teile eines Digitalmultimeters

Bevor wir uns mit der Bedienung befassen, machen wir uns mit der Benutzeroberfläche vertraut. Ein Digitalmultimeter mag mit all seinen Tasten und Symbolen komplex aussehen, aber es besteht im Allgemeinen aus vier Hauptteilen auf der Vorderseite und einer Stromquelle auf der Rückseite.

Die Schnittstelle (Vorderansicht)

• Anzeige: Hier sehen Sie die Messwerte.
• Bedientasten: Viele neuere oder fortschrittlichere Digitalmultimeter verfügen über Tasten für zusätzliche Funktionen, wie z.B. Hold zum Einfrieren eines Messwerts, Max/Min zum Verfolgen sich ändernder Werte oder eine Modustaste zum Umschalten zwischen verwandten Funktionen. Einfachere Messgeräte haben möglicherweise weniger Tasten oder verlassen sich hauptsächlich auf das Drehrad.
• Drehrad oder Wahlschalter: Das Herzstück des Messgeräts. Sie drehen dieses Rad, um die Art der Messung auszuwählen, die Sie durchführen möchten (Spannung, Widerstand, Strom usw.).
• Eingangsbuchsen: Dies sind die Anschlüsse, an die Sie Ihre Prüfleitungen anschließen. (Hinweis: Wir werden die kleinen Buchstaben neben diesen Buchsen im Abschnitt „Symbole“ unten entschlüsseln).

Batteriefach (Rückansicht)

Die Stromversorgung Ihres Multimeters erfolgt von der Rückseite.

Die meisten Handmultimeter sind durch eine abnehmbare Gummihülle (stoßfeste Abdeckung) geschützt. Um das Batteriefach zu öffnen, müssen Sie normalerweise:

1. Die schützende Gummihülle entfernen.
2. Die Rückwand mit einem kleinen Schraubendreher abschrauben.
3. Die Batterien einsetzen (typischerweise AAA oder eine 9V-Batterie).

Hinweis: Viele neue Multimeter werden aus Sicherheitsgründen während des Versands ohne Batterien geliefert. Stellen Sie sicher, dass Sie diese vor dem ersten Gebrauch einlegen!

Messleitungen

Um etwas zu messen, müssen Sie die Messleitungen (auch als Prüfspitzen bezeichnet) verwenden. Dies sind die beiden flexiblen Kabel – eines rot und eines schwarz –, die das Multimeter mit dem zu testenden Gerät verbinden.

• Schwarze Leitung: Wird immer in die COM-Buchse (Common) gesteckt.
• Rote Leitung: Wird in die entsprechende Buchse für Spannung, Widerstand oder Strom gesteckt.

Prüfspitzen: Die Metallspitzen berühren den Stromkreis. Hochwertige Leitungen sind oft mit Schutzkappen versehen, um unbeabsichtigte Kurzschlüsse während der Messung zu verhindern.

Gängige Multimeter-Sondentypen

Neben den Standard-Messleitungen gibt es verschiedene gängige Sondentypen, die Sie je nach Aufgabe auswählen können. Sie benötigen nicht alle für den grundlegenden Gebrauch, aber sie können bestimmte Messungen einfacher und sicherer machen.

1.  Standard-Messspitzen: Die häufigsten Messspitzen für allgemeine elektrische Arbeiten.
2.  Nadelspitzen: Dünne, scharfe Messspitzen, um kleine Anschlüsse, enge Stellen oder überfüllte Leiterplatten zu erreichen.
3.  Krokodilklemmen: Aufsteckbare Messleitungen, die sich an Drähte oder Schraubklemmen klemmen lassen und so einfache, freihändige Tests ermöglichen.
4.  Pinzetten-Prüfspitzen: Spezielle pinzettenförmige Spitzen zum Greifen und Testen winziger oberflächenmontierter Bauteile (SMD).
5.  Haken-Messklemmen: Mini-Federhaken, die kleine Drähte oder Bauteilpins greifen und festhalten, während Sie messen.
6.  Temperaturfühler: Eine Sensorfühler, der mit einem kompatiblen Multimeter zur Temperaturmessung verwendet wird.

Ein kurzer Blick auf Multimeter-Symbole und -Beschriftungen

Ein Multimeter verwendet kurze Symbole und Beschriftungen, um Platz auf dem Drehrad und um die Eingangsbuchsen herum zu sparen. Sie müssen nicht sofort jede fortgeschrittene Markierung auswendig lernen, aber Sie sollten die grundlegenden Symbole verstehen, bevor Sie Ihre erste Messung vornehmen.

Für eine detailliertere Aufschlüsselung von Sicherheitskennzeichen, Drehrad-Symbolen, Beschriftungen der Eingangsbuchsen und Tastensymbolen siehe unseren vollständigen Leitfaden zu erklärten Multimeter-Symbolen.

Gängige Drehregler-Symbole

Das folgende Bild fasst 15 gängige Drehregler-Symbole zusammen, die Sie wahrscheinlich auf einem Digitalmultimeter sehen werden.

Nachdem Sie die grundlegenden Symbole gelernt haben, werden Sie möglicherweise auch feststellen, dass einige Multimeter-Drehregler Bereichsnummern wie 2V, 20V, 200Ω oder 2kΩ enthalten. Hier unterscheiden sich manuell einstellbare und automatisch einstellbare Multimeter.

SCHNELLVERGLEICH: Manuell vs. Auto-Bereich

Bevor Sie fortfahren, überprüfen Sie die Frontplatte Ihres Messgeräts, um zu sehen, welchen Typ Sie besitzen:

• Manuelle Bereichswahl: Mit spezifischen Bereichsnummern versehen. Erfordert, dass Sie den richtigen Schwellenwert manuell auswählen, bevor Sie den Stromkreis berühren.
• Automatische Bereichswahl: Keine Bereichsnummern auf dem Drehrad. Wählen Sie einfach das Kernsymbol. Perfekt für problemlose Messungen.

Gängige Beschriftungen der Eingangsbuchsen

Der kleine Text, der neben den Eingangsanschlüssen aufgedruckt ist, zeigt Ihren Prüfleitungen genau an, wohin sie gehören. Das Einstecken einer Leitung in die falsche Buchse ist der schnellste Weg, um eine interne Sicherung durchzubrennen oder einen völlig falschen Messwert zu erhalten.

Übersicht der COM-, mAVΩ- und 10A-Eingangsbuchsen eines Digitalmultimeters. Bildnachweis: KAIWEETS.

Lassen Sie uns die drei primären Buchsen aufschlüsseln, die auf fast jedem Standardmultimeter zu finden sind:

• COM (Common): Dies ist der Minus- (-) oder Erdungsanschluss. Ihre schwarze Prüfleitung gehört immer hierher, egal welche Art von Test Sie durchführen.
• mAVΩ (oder VΩmA): Dies ist die Standard- Plus- (+) Eingangsbuchse. Für die meisten Tests für Anfänger ist dies die Buchse, die Sie am häufigsten verwenden werden, einschließlich der Messung von Spannung (V), Widerstand (Ω), Durchgang und kleinen Strömen in Milliampere (mA).
• 10A: Dies ist eine spezielle Plus- (+) Buchse für hohe Ströme. Sie verwenden diese nur, wenn Sie große Mengen elektrischen Stroms messen, die sonst die Standard-Schaltung von mAVΩ durchbrennen würden.

Einige Messgeräte drucken auch Sicherheitshinweise in der Nähe der Buchsen auf, wie z.B. MAX 600V, 10A MAX, FUSED oder UNFUSED. FUSED bedeutet, dass der Eingang durch eine interne Sicherung geschützt ist. Wenn zu viel Strom durch diesen Eingang fließt, kann die Sicherung durchbrennen, um das Messgerät zu schützen.

Kurzübersicht: Wie Sie Ihre Prüfspitzen anschließen

Um Fehler zu vermeiden, finden Sie hier die einzigen beiden Prüfspitzenkonfigurationen, die Sie für grundlegende elektrische Tests benötigen:

Konfiguration A: Standardprüfung

Einrichtung: Schwarze Messleitung in COM | Rote Messleitung in mAVΩ

Am besten für: Spannung, Widerstand, Durchgang und kleinen Strom (< mA). (Ihre Standardeinstellung für 95 % aller Tests).

Konfiguration B: Hochstromprüfung

Einrichtung: Schwarze Messleitung in COM | Rote Messleitung in 10A

Am besten für: Messung von hohem elektrischem Strom bis zu 10 Ampere. (Niemals Spannung mit dieser Einstellung messen!)

Wie man ein Multimeter benutzt

Dieser Abschnitt behandelt einige grundlegende Multimeter-Tests, um Anfängern den Umgang mit dem Werkzeug zu erleichtern. Anstatt jede erweiterte Funktion durchzugehen, konzentrieren wir uns auf die Messungen, die die meisten Menschen zuerst verwenden: Durchgang, Widerstand, Spannung und Strom.

Diese einfachen Tests helfen Ihnen, den grundlegenden Arbeitsablauf bei der Verwendung eines Multimeters zu erlernen:

• Stecken Sie die Prüfleitungen in die richtigen Buchsen.
• Wählen Sie die richtige Einstellung am Drehschalter.
• Berühren Sie die Messspitzen an den richtigen Messpunkten.
• Lesen Sie den Messwert auf dem Display ab.

So testen Sie den Durchgang mit einem Multimeter

Durchgang bedeutet, dass ein vollständiger Strompfad vorhanden ist. Ein Durchgangstest wird üblicherweise verwendet, um zu überprüfen, ob ein Kabel, eine Sicherung, ein Schalter oder eine Verbindung offen oder unterbrochen ist.

Für eine anfängerfreundliche Demonstration beginnen Sie mit einem kurzen Stück Draht. Ein guter Draht sollte von einem Ende zum anderen leiten, so dass das Multimeter piept oder einen sehr geringen Widerstandswert anzeigt, wenn die Messspitzen beide Enden berühren.

Sicherheit zuerst: Stellen Sie immer sicher, dass das Kabel oder die Komponente nicht an eine Stromquelle angeschlossen ist. Der Durchgangsmodus sollte nur an spannungsfreien Stromkreisen oder Komponenten verwendet werden.

1.  Stecken Sie zuerst die schwarze Messleitung in die COM-Buchse und die rote Messleitung in die VΩ-Buchse oder den für Spannung, Widerstand und Durchgang gekennzeichneten Eingang.
2.  Drehen Sie dann den Drehschalter auf die Durchgangseinstellung. Dieses Symbol ähnelt oft einer Schallwelle, einem Lautsprecher oder einem Piepser.

3.  Selbsttest durchführen: Bevor Sie den Draht testen, berühren Sie die beiden Messspitzen miteinander. Wenn das Messgerät piept oder einen Wert nahe 0Ω anzeigt, funktionieren Messgerät und Prüfleitungen ordnungsgemäß. Dieser kurze Test ist eine gute Gewohnheit, bevor Sie ein Multimeter für einen grundlegenden Test verwenden.
4.  Als Nächstes berühren Sie mit einer Messspitze jedes Ende des Drahtes.

• Wenn das Messgerät piept, hat der Draht Durchgang. Dies bedeutet, dass der Pfad vollständig ist.
• Wenn das Messgerät still bleibt oder das Display OL anzeigt, ist der Pfad offen oder unterbrochen.

Wenn Ihr Multimeter keine Piepfunktion hat, stellen Sie es stattdessen auf den niedrigsten Widerstandsbereich ein. Eine Anzeige nahe 0Ω bedeutet normalerweise, dass der Pfad durchgängig ist. Eine sehr hohe Anzeige oder OL bedeutet, dass der Pfad offen ist.

So überprüfen Sie den Widerstand mit einem Multimeter

Der Widerstand misst, wie stark eine Komponente den Fluss von elektrischem Strom begrenzt. Er wird in Ohm gemessen, dargestellt durch das Symbol Ω. Ein Widerstandstest wird üblicherweise verwendet, um Widerstände, Sensoren, Heizelemente und andere Komponenten zu überprüfen.

Für diese Demonstration verwenden wir einen standardmäßigen 2kΩ (2000 Ohm) Festwiderstand.

Tipps: Stellen Sie sicher, dass die Komponente nicht an eine Stromquelle angeschlossen ist. Der Widerstand sollte nur an einem spannungsfreien Stromkreis oder einer Komponente gemessen werden. Wenn das Teil noch in einem Stromkreis angeschlossen ist, können andere Komponenten die Messung beeinflussen, daher ist es oft besser, die Komponente separat zu testen oder zuerst eine Seite abzuklemmen.

1.  Leitungen einstecken: Stecken Sie die schwarze Leitung in die COM-Buchse. Stecken Sie die rote Leitung in die VΩ-Buchse.
2.  Widerstandsmodus auswählen: Drehen Sie den Drehschalter in den Ω (Ohm)-Bereich.
3.  Den richtigen Bereich wählen: Wenn Ihr Messgerät manuell ist, wählen Sie einen Bereich, der etwas höher als der erwartete Widerstand ist. Für einen 2kΩ-Widerstand drehen Sie den Drehschalter auf die Einstellung 20kΩ. (Wenn Ihr Messgerät automatisch reicht, wählen Sie einfach das Symbol Ω).
4.  Komponente testen: Berühren Sie die Messspitzen an den beiden Metallbeinchen des Widerstands. Die Ausrichtung spielt keine Rolle – Widerstände haben keine positive oder negative Seite.

• Erwarteter Messwert: Der Bildschirm sollte sich schnell bei etwa 1,97 bis 2,03 stabilisieren (entspricht ~2kΩ). Es ist normal, dass ein Widerstand aufgrund von Fertigungstoleranzen leicht von seinem Nennwert abweicht.
• Wenn auf dem Bildschirm „OL“ (Over Limit) angezeigt wird: Der Widerstand ist höher als der gewählte Bereich (drehen Sie den Drehschalter auf eine höhere Einstellung) oder die Komponente ist vollständig defekt (Unterbrechung).

So prüfen Sie die Spannung mit einem Multimeter

Die Spannung misst die elektrische Potentialdifferenz zwischen zwei Punkten. Vereinfacht ausgedrückt gibt sie an, wie viel elektrischer „Druck“ in einem Stromkreis zur Verfügung steht.

Wir konzentrieren uns auf die Gleichspannung (DC), die Art von Elektrizität, die in Batterien gespeichert und von den meisten elektronischen Haushaltsgeräten verwendet wird.

Für eine einfache Demonstration verwenden wir eine neue 1,5-V-AA-Batterie. Eine Batterie ist ein sicheres Beispiel für niedrige Spannung, und die positiven und negativen Enden sind leicht zu identifizieren.

1.  Messeleitungen einstecken: Die schwarze Messleitung bleibt in der COM-Buchse und die rote Messleitung in der VΩ-Buchse.
2.  DC-Spannungsmodus auswählen: Drehen Sie den Drehschalter auf DC-Spannung, oft mit V⎓, DCV oder einem ähnlichen Symbol gekennzeichnet.
3.  Wenn Ihr Multimeter manuell umschaltbar ist, wählen Sie einen Bereich, der höher als die erwartete Spannung ist. Für eine 1,5-V-Batterie ist der Bereich 2 V oder 20 V eine gute Wahl, je nach Ihrem Messgerät.
4.  Batterie testen: Drücken Sie die rote Messspitze fest auf den Pluspol (+) der Batterie und die schwarze Messspitze auf den Minuspol (-).

• Eine intakte Batterie: Eine neue 1,5-V-Batterie zeigt typischerweise einen Wert zwischen 1,49 V und 1,6 V an.
• Eine leere Batterie: Wenn der Wert deutlich unter 1,3 V fällt, ist die Batterie schwach oder leer.

Was, wenn der Messwert negativ ist?

Wenn Ihr Multimeter-Bildschirm ein Minuszeichen anzeigt (z. B. -1,5 V), machen Sie sich keine Sorgen. Dies bedeutet lediglich, dass Ihre Messleitungen vertauscht sind (die schwarze Messleitung ist am Pluspol). Das ist völlig ungefährlich. Vertauschen Sie einfach die Messleitungen, um einen positiven Wert zu erhalten, oder ignorieren Sie das Minuszeichen.

Beim Messen höherer Spannungen, wie z. B. der Haushaltswechselspannung, ist besondere Vorsicht geboten und stellen Sie sicher, dass Ihr Multimeter und die Messleitungen für die Aufgabe geeignet sind. Für diesen Anfängerleitfaden ist es am besten, zuerst mit Niederspannungs-Gleichstromquellen wie Batterien zu üben.

So messen Sie Strom mit einem Multimeter

Der Strom misst, wie viel Elektrizität durch einen Stromkreis fließt. Er wird in Ampere gemessen, dargestellt als A, mA oder µA. Die Strommessung ist nützlich, aber auch der Multimeter-Test, bei dem Anfänger am ehesten Fehler machen.

Strom unterscheidet sich von Spannung. Spannung wird zwischen zwei Punkten gemessen, aber Strom muss in Reihe (in einer Linie) gemessen werden. Das bedeutet, dass der Stromkreis geöffnet werden muss und das Multimeter Teil des Pfades werden muss, damit Strom durch das Messgerät fließt.

Für eine sichere Demonstration für Anfänger verwenden Sie einen einfachen Niedervolt-Stromkreis, bestehend aus einer Batterie, einer LED, einem Widerstand und einigen Überbrückungskabeln. Der Widerstand ist wichtig, da er den Strom begrenzt und hilft, die LED zu schützen.

1.  Rote Messspitze verschieben (KRITISCH): Lassen Sie die schwarze Messleitung in COM. Ziehen Sie die rote Messleitung aus VΩ und stecken Sie sie in die mA-Buchse (oder die 10A-Buchse, wenn Sie einen hohen Stromverbrauch erwarten).

• Wenn Sie sich nicht sicher sind, welchen Stromeingang Sie verwenden sollen, beginnen Sie mit dem Eingang für höheren Strom und dem entsprechenden Bereich, und gehen Sie dann bei Bedarf zu einem niedrigeren Bereich über.

2.  DC-Strommodus auswählen: Drehen Sie den Drehschalter auf DC-Strom, oft mit A⎓, DCA oder einem ähnlichen Symbol gekennzeichnet. Da der Demonstrationsschaltkreis eine Batterie verwendet, verwenden Sie die DC-Stromeinstellung.
3.  Stromkreis unterbrechen: Trennen Sie ein Kabel in Ihrem funktionierenden Stromkreis, um das LED-Licht auszuschalten. Dadurch entsteht eine offene „Lücke“ in Ihrer Schleife.
4.  In Reihe anschließen: Berühren Sie die rote Messspitze an der Seite, die mit der Stromquelle verbunden ist, und die schwarze Messspitze an der Seite, die mit der LED verbunden ist. Das Multimeter fungiert als Brücke. Die LED leuchtet wieder auf, und das Messgerät misst den durchfließenden Strom.

Wichtige Sicherheitsregel

Niemals die Messspitzen direkt an die Plus- und Minusseite einer Batterie halten, während das Messgerät auf Strommodus eingestellt ist. Dies führt zu einem Kurzschluss, der sofort die interne Sicherung Ihres Multimeters durchbrennt oder das Gerät dauerhaft beschädigt.

Denken Sie immer daran, die rote Messleitung wieder in die VΩ-Buchse zu stecken, sobald Sie Ihren Stromtest beendet haben, damit Sie bei Ihrem nächsten Spannungstest nicht versehentlich einen Stromkreis kurzschließen.

Für Anfänger sollte die Strommessung nur an einfachen, niederspannungsempfindlichen Schaltkreisen geübt werden. Verwenden Sie keine Haushaltsnetzspannung oder Hochstromkreise zum Üben.

Wie man eine Multimetersicherung ersetzt

Wenn ein Multimeter aufhört, Strom zu messen, ist oft eine durchgebrannte Sicherung der Grund. Dies kann passieren, wenn die rote Messleitung in der mA- oder A-Buchse steckt und das Messgerät versehentlich über eine Batterie, ein Netzteil oder eine Steckdose anstatt in Reihe angeschlossen wird.

Das Ersetzen der Sicherung ist eine einfache Wartungsaufgabe und hilft Ihnen auch, die grundlegende interne Struktur des Messgeräts zu verstehen.

Schalten Sie das Messgerät vor dem Öffnen aus, entfernen Sie die Prüfleitungen und trennen Sie es von jedem Stromkreis.

Schritt 1: Schutzhülle entfernen

Entfernen Sie die Prüfleitungen vom Multimeter und stellen Sie sicher, dass das Messgerät ausgeschaltet ist. Wenn Ihr Multimeter eine Gummi-Schutzhülle hat, ziehen Sie diese zuerst vorsichtig ab. Dadurch erhalten Sie Zugang zu den Schrauben auf der Rückseite des Messgeräts.

Schritt 2: Schrauben der hinteren Abdeckung entfernen

Verwenden Sie einen kleinen Schraubendreher, um die Schrauben an der hinteren Abdeckung zu entfernen. Bewahren Sie die Schrauben an einem sicheren Ort auf, damit sie nicht verloren gehen.

Schritt 3: Abdeckung öffnen und Sicherung lokalisieren

Entfernen Sie vorsichtig die hintere Abdeckung. Suchen Sie im Inneren des Multimeters nach dem Sicherungshalter oder den Sicherungsklammern. Die Sicherung ist normalerweise eine kleine Glas- oder Keramikröhre, die auf der Platine montiert ist. Vermeiden Sie es, andere Teile der Platine zu berühren, es sei denn, es ist unbedingt erforderlich.

Schritt 4: Alte Sicherung entfernen

Heben Sie mit einem kleinen Schlitzschraubendreher oder einem Kunststoffwerkzeug vorsichtig ein Ende der Sicherung aus dem Halter. Wenden Sie keine Gewalt an, da die Sicherungsklammern sich verbiegen oder brechen können. Sobald ein Ende lose ist, entfernen Sie die Sicherung von Hand.

Tipp: Wenn die Sicherung dunkel, rissig aussieht oder der dünne Draht im Inneren gebrochen ist, ist sie wahrscheinlich durchgebrannt. Einige Sicherungen können jedoch auch dann normal aussehen, wenn sie defekt sind, daher ist das Testen der Sicherung mit einem anderen Multimeter zuverlässiger.

Schritt 5: Etikett auf die richtige Spezifikation prüfen

Viele Multimeter verfügen über zwei Sicherungen: eine für niedrigen Strom (mA/μA) und eine für hohen Strom (10A/20A). Achten Sie genau auf die auf der Platine aufgedruckten Markierungen, die sich normalerweise direkt unter oder neben den Sicherungsschlitzen befinden, damit Sie die falsche Sicherung nicht an die falsche Stelle stecken.

• Keine Polarität: Sicherungen haben keine „positive“ oder „negative“ Seite. Sie können in beiden Richtungen eingesetzt werden und funktionieren einwandfrei.
• Überprüfen Sie die Nennleistung vor dem Austausch: Überprüfen Sie auch die kleinen Etiketten neben den Stromeingangsbuchsen auf der Vorderseite des Multimeters. Diese Etiketten zeigen normalerweise die Strom- und Spannungsgrenzen für jeden Eingang an, wie z. B. 10A/250V oder 800mA/1000V. Die Ersatzsicherung sollte in Stromstärke, Spannungsstärke, Größe und Typ mit der Original-Sicherung übereinstimmen. Gängige Sicherungsgrößen sind 5×20 mm, 6×30 mm und 6,3×32 mm.

Nachdem Sie die richtige Sicherung bestätigt haben, setzen Sie die neue in den Halter ein, schließen Sie die hintere Abdeckung, ziehen Sie die Schrauben fest und setzen Sie das Gummigehäuse wieder auf.
