Wie funktioniert ein Sicherungsautomatenfinder?

Das Ausschalten des Stroms zu einem Stromkreis ist eine gängige Sicherheitsvorkehrung bei Aufgaben wie dem Austauschen von Leuchten oder dem Reparieren einer Steckdose. Es kann jedoch ein frustrierender, langwieriger Prozess sein, herauszufinden, welcher Schutzschalter den benötigten Stromkreis steuert. Das nacheinander Ausschalten der Schutzschalter verschwendet Zeit und kann elektronische Geräte unerwartet ausschalten. Ein Leitungsschutzschalterfinder löst dieses Problem, indem er den genauen Schutzschalter für eine bestimmte Steckdose oder Leuchte identifiziert.

Grundlagen von Stromkreisen und Schutzschalterpaneelen

Bevor wir uns mit dem Schutzschalterfinder selbst befassen, ist es hilfreich, das elektrische System zu verstehen, mit dem er arbeiten soll. Ein Stromkreis ist der Weg, den der Strom vom Schutzschalterpaneel durch Kabel in den Wänden zu Geräten wie Lampen, Steckdosen und Haushaltsgeräten und dann wieder zurück nimmt. Jeder Schutzschalter in Ihrem Elektroverteiler schützt einen einzelnen Stromkreis.

Das Hauptpanel enthält typischerweise:

• Einen Hauptschutzschalter, der die gesamte Stromversorgung des Hauses unterbricht.
• Abzweigschutzschalter, die einzelne Stromkreise schützen.
• Ein Beschriftungssystem, manchmal sauber gedruckt, aber oft handgeschrieben oder unvollständig.

Theoretisch sagen Ihnen die Beschriftungen genau, welcher Schutzschalter welchen Teil Ihres Hauses mit Strom versorgt. In der Praxis können Beschriftungen vage, veraltet oder ganz fehlen. Hinzu kommt die Tatsache, dass ein einzelner Raum auf mehrere Stromkreise aufgeteilt sein kann oder ein Schutzschalter Steckdosen in zwei verschiedenen Teilen des Hauses versorgen kann, und es wird klar, warum Leitungsschutzschalterfinder so hilfreich sind.

Funktionsweise eines Leitungsschutzschalter-Finders

Ein Leitungsschutzschalter-Finder ist ein zweiteiliges System, bestehend aus einem Sender und einem Empfänger.

Signalübertragung (Sender)

Der Sender wird in die Zielsteckdose gesteckt oder an eine Lampenfassung/ein Gerät angeschlossen. Nach der Aktivierung speist er ein Niederspannungssignal – üblicherweise ein Hochfrequenz-(HF)-Signal oder einen gepulsten Wechselstrom – in die Verkabelung ein. Dieses Signal wandert in einem geschlossenen Kreislauf durch den Stromkreis und erzeugt ein detektierbares elektromagnetisches Feld.

Signalerfassung (Empfänger)

Der Handempfänger wird im Elektroverteiler verwendet, um die Sicherungsautomaten oder die Sammelschienen, die sie speisen, abzutasten. Wenn er sich über jeden Sicherungsautomaten oder die Sammelschiene bewegt, erfasst er das elektromagnetische Feld, das vom Signal des Senders erzeugt wird. Wenn er sich dem richtigen Sicherungsautomaten nähert, erkennt der Empfänger das stärkste Feld und alarmiert den Benutzer durch Pieptöne, blinkende Lichter, Vibrationen oder, bei fortgeschrittenen Modellen, eine digitale Anzeige der Signalstärke.

Lokalisierungsprinzip

Wenn der Sicherungsautomat EIN ist, fließt Strom durch den Stromkreis, und das Signal des Senders erzeugt ein Magnetfeld, das der Empfänger erkennen kann.

Wenn der Sicherungsautomat AUS oder ausgelöst ist, wird der Stromkreis unterbrochen, es fließt kein Strom, und das Magnetfeld verschwindet.

Durch den Vergleich der Signalstärke an jedem Sicherungsautomaten identifiziert der Empfänger denjenigen mit der stärksten Anzeige, der dem Stromkreis entspricht, an den der Sender angeschlossen war.

Wie ein Leitungsschutzschalterfinder in der Praxis funktioniert

So sieht die Verwendung eines Leitungsschutzschalterfinders in einem realen Szenario aus. Stellen Sie sich vor, Sie möchten eine Deckenleuchte im Esszimmer austauschen:

1. Überprüfen Sie die Stromversorgung der Leuchte. Der Leitungsschutzschalterfinder benötigt einen spannungsführenden Stromkreis. Bestätigen Sie, dass die Leuchte mit Strom versorgt wird, indem Sie das Licht einschalten. Wenn die Leuchte nicht funktioniert, versuchen Sie, eine Steckdose im Raum mit einem Spannungsprüfer zu testen oder einfach ein kleines Gerät anzuschließen.

2. Überprüfen Sie den Empfängerbetrieb. Der Empfänger ist ein batteriebetriebenes Gerät, stellen Sie daher sicher, dass er ausreichend geladen ist, um das Signal des Senders zu erkennen. Eine schwache Batterie kann verhindern, dass das Gerät das Signal aufnimmt oder Sie ordnungsgemäß alarmiert.

3. Testen Sie das Gerät. Wenn Sie noch nie einen Leitungsschutzschalterfinder verwendet haben, sollten Sie ihn möglicherweise an einer Steckdose in einem bekannten Stromkreis testen. Dieser Schritt gibt Ihnen mehr Sicherheit bei der Identifizierung unbekannter Stromkreise.

4. Stecken Sie den Sender ein. Wenn Ihre Leuchte über denselben Stromkreis wie die nahegelegenen Steckdosen versorgt wird, können Sie den Sender in eine dieser Steckdosen stecken. Andernfalls verwenden Sie einen Lampenfassungsadapter, um den Sender in die Glühbirnenfassung zu schrauben.

5. Gehen Sie zum Schutzschalterkasten. Bevor Sie den Kasten öffnen, stellen Sie sicher, dass der Bereich frei ist und Sie auf einer stabilen Oberfläche stehen. Nehmen Sie dann den Empfänger und stellen Sie sich vor den Kasten.

6. Scannen Sie jeden Schutzschalter. Bewegen Sie den Empfänger langsam über jeden Schutzschalter. Wenn er das Signal des Senders erkennt, piept oder blinkt er.

7. Bestätigen Sie das Ergebnis. Schalten Sie den identifizierten Schutzschalter auf AUS und überprüfen Sie, ob die Lampe oder Steckdose keinen Strom mehr hat, bevor Sie mit der Arbeit beginnen. Beschriften Sie den Stromkreis unbedingt, falls dies noch nicht geschehen ist.

Leitungsschutzschalterfinder gibt es in verschiedenen Ausführungen. Kompakte Modelle, wie der KT301P digital circuit breaker finder, sind so konzipiert, dass das Scannen schnell und unkompliziert ist und keine lange Einarbeitungszeit erfordert.

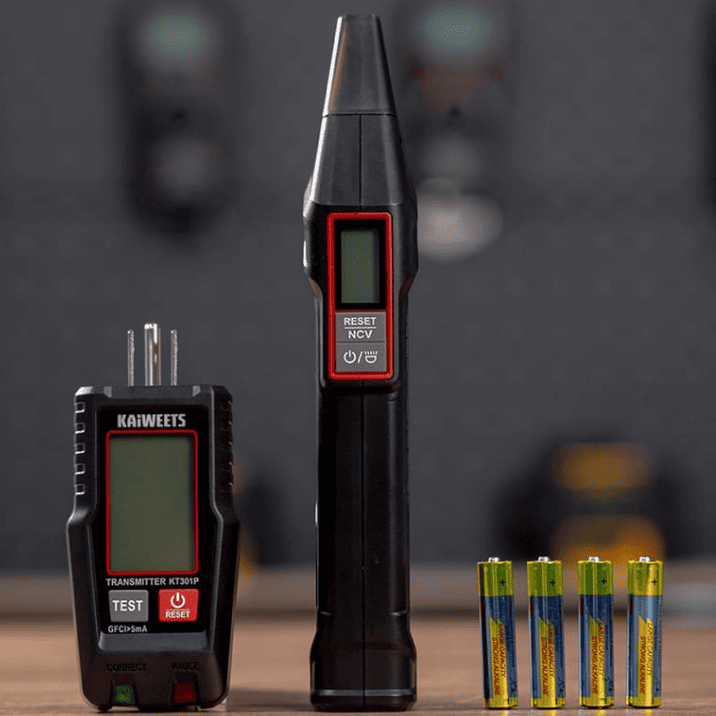

KAIWEETS KT301P Leitungsschutzschalterfinder

Der KAIWEETS KT301P ist ein 3-in-1-Gerät, das einen digitalen Leitungsschutzschalter-Lokalisator, einen Steckdosenprüfer und einen FI-Schutzschalterprüfer kombiniert. Er verfügt über ein LCD-Display, einen NCV-Modus zur berührungslosen Spannungserkennung und eine integrierte Taschenlampe für sichere und effiziente Elektroarbeiten.

Mehr erfahren

Vollständige Spezifikationen & Funktionen.

Vorteile der Verwendung eines Leitungsschutzschalterfinders

Ein Leitungsschutzschalterfinder mag wie ein einfaches elektronisches Gerät erscheinen, bietet aber echte Vorteile, wenn Sie mit einem komplizierten System arbeiten:

• Spart Zeit: Kein zufälliges Umlegen von Schutzschaltern mehr.
• Verhindert unnötige Ausfälle: Sie vermeiden es, den Strom in Räumen abzuschalten, an denen Sie nicht arbeiten.
• Erhöht die Sicherheit: Reduziert das Risiko, an einem spannungsführenden Stromkreis zu arbeiten.
• Für jedermann zugänglich: Hausbesitzer und Profis können ihn ohne spezielle Ausbildung verwenden.

Wann ein Leitungsschutzschalterfinder funktioniert und wann nicht

Wann er funktioniert:

• Steckdosen und Leuchten, die unter Spannung stehen.
• Standardmäßige Haushaltsschutzschalttafeln mit ein- oder zweipoligen Schutzschaltern.
• Große Häuser oder Büros, wo eine versuchsweise Schutzschalterprüfung zu langsam wäre.
• Projekte, bei denen Störungen in anderen Räumen minimiert werden müssen.

Wann er nicht funktioniert:

• Stromkreise, die bereits stromlos sind (Schutzschalter ausgelöst oder ausgeschaltet).
• Steckdosen, die über einen Wandschalter gesteuert werden, der AUS ist, wenn Sie den Sender einstecken.
• Stromkreise mit ungewöhnlichen Verdrahtungen oder gemeinsamen Neutralleitern, die das Signal stören.

Menschliche Fehler können auch die Wirksamkeit des Werkzeugs beeinträchtigen. Eine falsch beschriftete Tafel oder eine unkonventionelle Verdrahtung kann zu Verwirrung führen. Aus diesem Grund ist es selbst dann, wenn der Finder einen Schutzschalter identifiziert, eine gute Praxis, die Ergebnisse zu bestätigen, indem man diesen Schutzschalter umschaltet und sicherstellt, dass die Stromversorgung unterbrochen ist.

Kann ein Leitungsschutzschalterfinder ohne Strom verwendet werden?

Eine der häufigsten Fragen zu Leitungsschutzschalterfindern ist, ob sie funktionieren, wenn der Stromkreis bereits tot ist. Die einfache Antwort ist nein. Der Sender benötigt Strom von der Steckdose oder Leuchte, um sein Signal zu senden. Wenn der Schutzschalter bereits ausgelöst oder ausgeschaltet ist, kann der Sender seine Aufgabe nicht erfüllen, und der Empfänger nimmt nichts auf.

In diesen Fällen müssen Sie andere Methoden anwenden, wie zum Beispiel:

• Manuelle Schutzschalterprüfung: Der langsamere Prozess des nacheinander Umlegens der Schutzschalter, bis der Stromkreis wiederhergestellt ist.
• Sichtprüfung: Suche nach einem Schutzschalter, der sich bereits in der ausgelösten Position befindet (weder ganz EIN noch AUS).
• Professionelle Hilfe: Wenn sich der Schutzschalter nicht zurücksetzen lässt oder sofort auslöst, rufen Sie einen Elektriker zur Untersuchung.

Fazit

Leitungsschutzschalterfinder sind eine praktische Lösung für einen der frustrierendsten Teile der elektrischen Hausinstallation: herauszufinden, welcher Schutzschalter welches Gerät versorgt. Sie sind genau, effizient und einfach zu bedienen, vorausgesetzt, der Stromkreis hat eine aktive Stromversorgung. Für Hausbesitzer, die kleine Reparaturen sicher durchführen möchten, oder für Profis, die effizient arbeiten müssen, kann dieses Gerät den Prozess erheblich beschleunigen.

FAQs zum Leitungsschutzschalterfinder

Kann ein Leitungsschutzschalterfinder meine Verkabelung beschädigen?

Nein. Der Sender sendet ein sicheres, energiearmes Signal, das die Hausverkabelung nicht beschädigt.

Benötige ich einen Elektriker, um einen Leitungsschutzschalterfinder zu verwenden?

Überhaupt nicht. Diese Werkzeuge sind sowohl für Hausbesitzer als auch für Profis konzipiert. Befolgen Sie einfach die grundlegenden Sicherheitsschritte.

Was ist der Unterschied zwischen einem Leitungsschutzschalterfinder und einem Leitungssucher?

Ein Leitungsschutzschalterfinder identifiziert, welcher Schutzschalter einen Stromkreis steuert. Ein Leitungssucher verfolgt den Verkabelungsweg durch Wände und Decken, um Unterbrechungen oder Kurzschlüsse zu lokalisieren.

Wie genau sind Leitungsschutzschalterfinder?

Bei korrekter Anwendung sind sie sehr genau. Dennoch sollten Sie die Ergebnisse immer bestätigen, indem Sie den Schutzschalter ausschalten und überprüfen, ob die Stromversorgung der betreffenden Leuchte unterbrochen ist.

Kann ein Leitungsschutzschalterfinder an einer toten Steckdose funktionieren?

Nein. Der Stromkreis benötigt Strom, damit der Sender ein Signal senden kann. Wenn die Steckdose tot ist, müssen Sie eine andere Methode ausprobieren.

Muss ich meine Schutzschalter noch beschriften, wenn ich einen Schutzschalterfinder habe?

Ja, eine beschriftete Tafel macht es schneller und sicherer, den Strom in Notfällen oder bei routinemäßigen Wartungsarbeiten abzuschalten. Während ein Schutzschalterfinder Ihnen hilft, Stromkreise im Moment zu identifizieren, bieten beschriftete Schutzschalter eine schnelle Orientierung für zukünftige Arbeiten.
