So messen Sie den Strom, ohne den Stromkreis zu unterbrechen

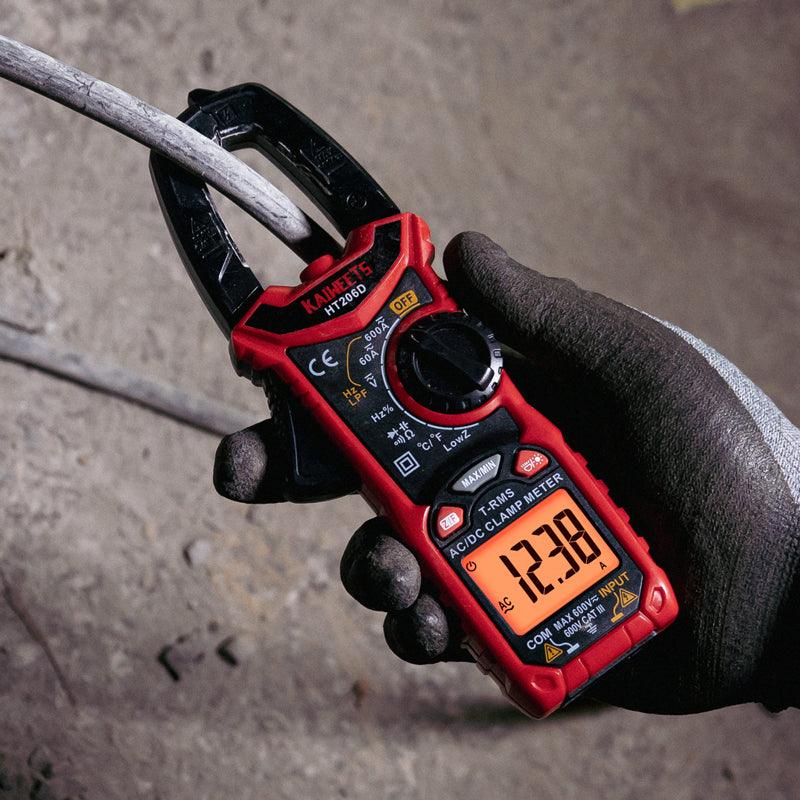

Um Strom zu messen, ohne einen Stromkreis zu unterbrechen, verwenden Sie ein Zangenmessgerät. Ein Zangenmessgerät misst den Strom, indem es um einen einzelnen Leiter geklemmt wird. Sie müssen also das Kabel nicht durchtrennen oder das Messgerät in Reihe mit dem Stromkreis schalten.

Diese Methode ist nützlich, wenn Sie den Laststrom überprüfen möchten, während der Stromkreis noch in Betrieb ist. Sie wird häufig zur Fehlersuche bei Geräten, Motoren, HVAC-Anlagen, Automobilstromkreisen und Schalttafeln eingesetzt. Der Schlüssel dazu ist die Verwendung des richtigen Messgeräts, die Wahl der korrekten Einstellung und das Anklemmen um nur einen stromführenden Leiter.

Kann man Strom messen, ohne einen Stromkreis zu unterbrechen?

Ja, Sie können Strom messen, ohne einen Stromkreis zu unterbrechen, indem Sie ein Zangenmessgerät um einen Leiter legen. Das Messgerät erfasst das durch den Stromfluss erzeugte Magnetfeld und wandelt es in einen Amperemesswert um.

Ein Standard-Digitalmultimeter misst den Strom normalerweise, indem es Teil des Stromkreises wird. Das bedeutet, dass der Stromkreis geöffnet und das Messgerät in Reihe geschaltet werden muss. Ein Zangenmessgerät umgeht diesen Schritt, was Stromprüfungen schneller und weniger störend macht.

Die Zangenmethode funktioniert nicht richtig, wenn Sie eine ganze Netzkabel mit sowohl Phasen- als auch Neutralleitern umklammern. Die Magnetfelder können sich gegenseitig aufheben, was zu einer Null- oder instabilen Anzeige führt. Trennen Sie zuerst den Leiter oder verwenden Sie einen Stromteiler, der für Zangenmessgeräte ausgelegt ist.

Was bedeutet Strom in einem Stromkreis?

Strom ist der Fluss elektrischer Ladung durch einen Stromkreis und wird in Ampere gemessen, meist abgekürzt als Ampere oder A. Wenn ein Gerät Strom zieht, fließt Strom durch den Leiter, der diese Last versorgt.

Die Kenntnis des Stroms hilft Ihnen zu verstehen, ob ein Stromkreis eine normale Last führt. Sie kann auch dazu beitragen, Überlastungen, schwache Komponenten oder Geräte zu finden, die mehr Strom als erwartet ziehen.

Wie misst ein Zangenmessgerät den Strom?

Ein Zangenmessgerät misst den Strom, indem es das Magnetfeld um einen Leiter herum erfasst. Wenn Strom durch einen Draht fließt, erzeugt er ein Magnetfeld, und die Zange wandelt dieses Feld in einen Strommesswert um.

Viele Zangenmessgeräte messen Wechselstrom. Einige Modelle messen auch Gleichstrom, benötigen aber eine andere Sensormethode. Überprüfen Sie vor dem Testen, ob Ihr Messgerät AC-Ampere, DC-Ampere oder beides unterstützt.

Für beste Genauigkeit schließen Sie die Zange vollständig und halten Sie den Leiter mittig in der Klemme. Wenn die Zange nicht vollständig geschlossen ist, kann der Messwert schwanken oder ungenau werden.

Welches Werkzeug sollte man verwenden, um Strom zu messen, ohne ein Kabel zu durchtrennen?

Ein Zangenmessgerät ist das richtige Werkzeug, um Strom zu messen, ohne ein Kabel zu durchtrennen. Ein berührungsloser Spannungsprüfer kann helfen, Spannung zu erkennen, aber er kann keinen Strom in Ampere messen.

Werkzeug	Was es tut	Beste Verwendung
Zangenmessgerät	Misst den Strom um einen Leiter herum	Prüfen des Laststroms, ohne den Stromkreis zu öffnen
Digitalmultimeter	Misst Spannung, Widerstand, Durchgang und Strom je nach Modell	Allgemeine elektrische Prüfungen
Berührungsloser Spannungsprüfer	Erkennt das Vorhandensein von Wechselspannung	Schnelle Sicherheitsprüfungen vor dem Berühren von Kabeln

Ein berührungsloser Spannungsprüfer ist nützlich, sollte aber nicht als Strommessgerät betrachtet werden. Wenn er leuchtet oder piept, zeigt er an, dass Spannung vorhanden sein kann. Er sagt Ihnen nicht, wie viel Strom fließt.

Welche Sicherheitsprüfungen sollten Sie vor der Verwendung eines Zangenmessgeräts durchführen?

Bevor Sie ein Zangenmessgerät verwenden, stellen Sie sicher, dass das Messgerät für den Stromkreis und die Umgebung, die Sie testen, geeignet ist. Die Strommessung erfordert möglicherweise keinen Kontakt mit Metallsonden, aber Sie arbeiten möglicherweise immer noch in der Nähe gefährlicher stromführender Leiter.

• Verwenden Sie ein Messgerät mit einer CAT-Bewertung, die zur Aufgabe passt.
• Überprüfen Sie die Zange, das Gehäuse und die Messleitungen vor Gebrauch.
• Halten Sie Ihre Finger hinter der taktilen Barriere am Messgerät.
• Überschreiten Sie nicht die auf dem Werkzeug angegebene Spannungs- oder Stromstärke.
• Arbeiten Sie nicht alleine in der Nähe von freiliegenden stromführenden Leitern.
• Tragen Sie die entsprechende PSA, wenn dies durch die örtlichen elektrischen Sicherheitsvorschriften vorgeschrieben ist.

CAT-Bewertungen sind wichtig, da Testwerkzeuge je nach Verwendungsort unterschiedlichen transienten Spannungsniveaus ausgesetzt sind. CAT II wird üblicherweise mit an Steckdosen angeschlossenen Lasten in Verbindung gebracht. CAT III gilt für Verteilungsanlagen, und CAT IV gilt näher am Versorgungsanschlusspunkt.

Wenn Sie nicht für Arbeiten in Schalttafeln oder in der Nähe von freiliegenden stromführenden Leitern geschult sind, hören Sie auf und rufen Sie einen qualifizierten Elektriker. Eine sichere Strommessung ist wichtiger als ein schneller Messwert.

Wie misst man Strom, ohne den Stromkreis zu unterbrechen?

Um Strom zu messen, ohne den Stromkreis zu unterbrechen, stellen Sie das Zangenmessgerät auf den richtigen Amperemodus ein und klemmen Sie es nur um einen Leiter. Der Stromkreis kann eingeschaltet bleiben, während das Messgerät den Stromfluss abliest.

1.  Identifizieren Sie den Leiter, der den zu messenden Strom führt. Klemmen Sie nicht Phase und Neutralleiter gleichzeitig ein.
2.  Drehen Sie das Einstellrad auf AC-Ampere oder DC-Ampere, je nach Stromkreis und den Fähigkeiten Ihres Messgeräts.
3.  Öffnen Sie die Zange des Zangenmultimeters und legen Sie einen Leiter in die Zange.
4.  Schließen Sie die Zange vollständig und zentrieren Sie den Leiter so gut wie möglich.
5.  Lesen Sie den Amperewert auf dem Display ab.
6.  Verschieben Sie die Zange nur dann auf einen anderen Leiter, wenn Sie Lasten an verschiedenen Punkten vergleichen müssen.

Warum zeigt ein Zangenmessgerät null oder einen instabilen Messwert an?

Ein Zangenmessgerät zeigt oft null an, wenn die Zangen um mehr als einen Leiter gelegt werden. Bei einem normalen Netzkabel fließt der Strom auf einem Leiter hinaus und auf einem anderen zurück, so dass sich die Magnetfelder gegenseitig aufheben können.

Wenn der Messwert falsch aussieht, überprüfen Sie diese häufigen Ursachen:

• Die Zange ist um sowohl den Phasen- als auch den Neutralleiter gelegt.
• Das Messgerät ist auf AC-Ampere eingestellt, während es Gleichstrom misst.
• Der Leiter ist nicht mittig in der Zange.
• Die Zange ist nicht vollständig geschlossen.
• Der Strom liegt unter der Auflösung des Messgeräts.

Für kleine Strommesswerte verwenden Sie ein Messgerät mit geeigneter Auflösung. Einige Zangenmessgeräte sind für Hochstromarbeiten konzipiert und messen sehr niedrige Ströme möglicherweise nicht genau.

Kann ein berührungsloser Spannungsprüfer Strom messen?

Nein, ein berührungsloser Spannungsprüfer kann keinen Strom messen. Er erkennt das Vorhandensein von Wechselspannung, indem er ein elektrisches Feld in der Nähe eines unter Spannung stehenden Leiters erfasst.

Dieses Werkzeug ist hilfreich für eine schnelle Prüfung auf Strom, liefert aber keinen Amperewert. Es kann auch niedrige Spannungen, abgeschirmte Kabel oder Gleichstromkreise nicht zuverlässig erkennen. Befolgen Sie immer die Anweisungen des Testherstellers und bestätigen Sie kritische Ergebnisse mit einem geeigneten Messgerät.

Häufig gestellte Fragen

Ist es möglich, Strom zu messen, ohne den Stromkreis zu unterbrechen?

Ja, das ist möglich, wenn Sie ein Zangenmessgerät verwenden. Die Zange wird um einen Leiter gelegt und misst das durch den Stromfluss erzeugte Magnetfeld.

Warum müssen Standard-Multimeter einen Stromkreis unterbrechen, um Strom zu messen?

Ein Standard-Multimeter misst den Strom normalerweise, indem es in Reihe mit dem Stromkreis geschaltet wird. Dadurch kann Strom durch das Messgerät fließen, aber es erfordert, dass der Stromkreis zuerst geöffnet wird.

Kann ich ein Verlängerungskabel umklammern, um den Strom zu messen?

Normalerweise nicht. Wenn Sie das gesamte Kabel umklammern, werden der Phasen- und der Neutralleiter zusammen gemessen, und der Messwert kann sich aufheben. Verwenden Sie einen Stromteiler oder greifen Sie nur auf einen Leiter zu.

Kann ein Zangenmessgerät Gleichstrom messen?

Nur einige Zangenmessgeräte können Gleichstrom messen. Überprüfen Sie das Einstellrad, das Handbuch und die Spezifikationen, bevor Sie das Messgerät an einem Gleichstromkreis verwenden.

Woher wissen Sie, ob ein Stromkreis offen oder geschlossen ist?

Ein offener Stromkreis hat eine Unterbrechung, die den Stromfluss stoppt. Ein geschlossener Stromkreis hat einen vollständigen Pfad, so dass Strom fließen kann, wenn Spannung angelegt wird.

• Überprüfen Sie, ob das Gerät Strom erhält.
• Suchen Sie nach einem ausgelösten Schutzschalter oder einer durchgebrannten Sicherung.
• Verwenden Sie den Durchgangsmodus an einem Multimeter erst, nachdem der Stromkreis ausgeschaltet wurde.

Fazit

Die sicherste und praktischste Methode, Strom zu messen, ohne einen Stromkreis zu unterbrechen, ist die Verwendung eines Zangenmessgeräts um einen Leiter. Wählen Sie die richtige AC- oder DC-Amperestärke, halten Sie die Zange vollständig geschlossen und vermeiden Sie es, beide Leiter im selben Kabel zu umklammern.

Ein berührungsloser Spannungsprüfer kann bestätigen, dass Spannung vorhanden sein kann, misst aber keinen Strom. Für genaue Amperewerte verwenden Sie ein ordnungsgemäß eingestuftes Zangenmessgerät und befolgen Sie die Sicherheitshinweise für Ihre elektrische Umgebung.
